glenn wrote:
昨天也買了一張P5PE-VM
好像LAYOUT有變動的樣子耶

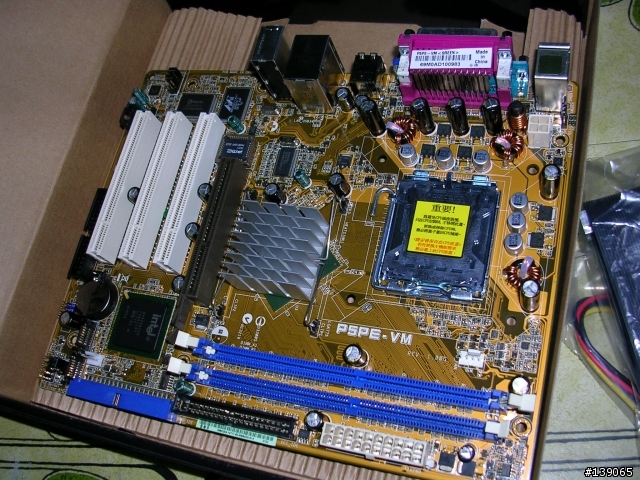

樓主的照片 主機板POWER的插座上方離電容還有段空隙
我的怎麼完全沒空隙 上方緊靠著電容...
有沒有數位相機, 把那個部份拍出來比對看看...
glenn wrote:
昨晚看到這樣當場傻眼 因為我的POWER接頭是多出四根 根本插不下去
那時候已經太晚了 店都關了 沒辦法買轉接頭
因為很想趕快裝好 最後就乾脆把接頭多的四根剪開
有要買這張的人 可能要注意一下
我的 Power 也是 24pin 的插頭 (海韻 S12 330W 的)
而後面的 4 pin 可以和旁邊的 20pin 分開
這樣就能插下去了....
這是簽名檔
glenn wrote:

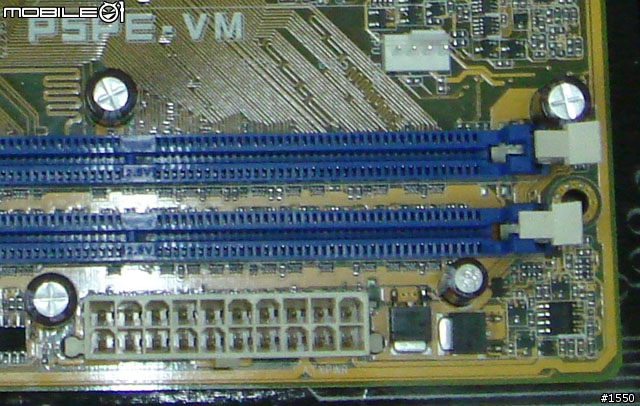

這張勉強可以看到插座上方是緊鄰著電容的

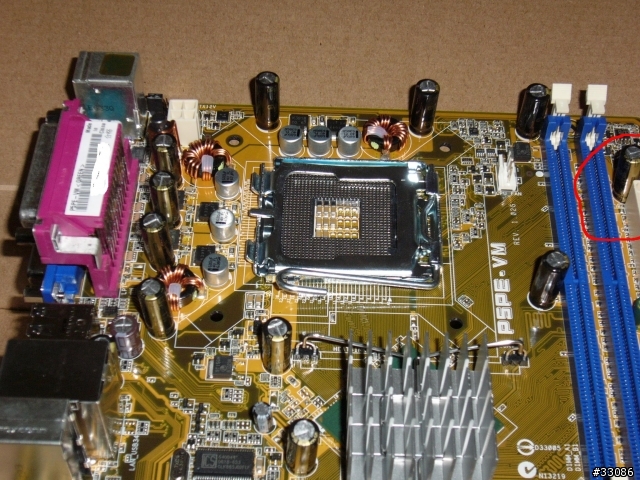

仔細看了一下那張主機板的版本, 好像是 1.02G 版
我附上我之前原圖的截圖 (我用 600 萬畫素拍, 所以原尺寸圖檔都有留著)
上面這一張是擷取主機板版本的編號 (REV 1.00G)

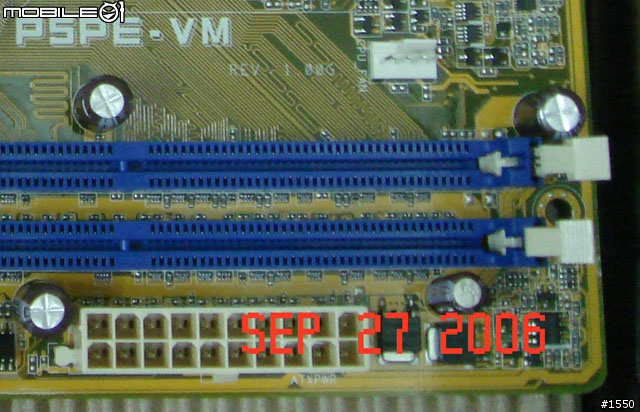

上面這一張是擷取 Power 插座和電容的距離
左邊和右邊各有一顆電容
但左邊的差一點點就可以安裝進去
右邊的則是中間有一顆元件把右邊的電容隔離了一些
所以要使用這張主機板的話
最好找 20pin 的電源供應器
如果買到 24pin 的, 也最好是那種 20+4 (4pin 部份可分離)
看起來 1.02G 版的主機板把右邊的電容緊靠插座
所以 24pin 的電源供應器就沒辦法插進去了....
這是簽名檔
目前還在觀察期.....
http://www.wretch.cc/blog/yvesbook&article_id=5011032
