請問Z68A-D3H-B3用PCIE轉版裝M.2 PCIe NVME SSD (第2頁)

小阿民

小阿民
個人積分：838分
文章編號：74619324

838分

11樓

2019-09-09 22:26

afu1224 wrote:
請問您自己多加入了幾...(恕刪)

BIOS要改成UEFI模式

CSM要改成其他作業系統(這部分要去測,當系統進不去就要改)

afu1224

afu1224
個人積分：9分
文章編號：74619874

9分

樓主

2019-09-09 23:19

小阿民 wrote:
BIOS要改成UEFI...(恕刪)

剛剛試過沒用
安裝時選轉接板上的SSD會出現
windows 無法安裝至此磁碟此電腦硬體不支援以此磁碟開機請確定電腦的BIOS功能表中已啟用該磁碟的控制器

小阿民

小阿民
個人積分：838分
文章編號：74620551

838分

13樓

2019-09-10 0:46

afu1224 wrote:
剛剛試過沒用安裝時選...(恕刪)

有開ahci嗎??
CSM這部分有調整過嗎??
我原本舊電腦P8Z77

翻到舊聞參考看看
https://www.mobile01.com/topicdetail.php?f=490&t=5488943

afu1224

afu1224
個人積分：9分
文章編號：74630171

9分

樓主

2019-09-10 19:40

小阿民 wrote:
有開ahci嗎??CSM...(恕刪)

有開AHCI
BISO 設定
OS Type : Other OS
Boot Mode Selection :UEFI and Legacy

Other PCI Device ROM Priority:
Legacy OpROM --> MBR 分區的磁碟格式
還是同樣情形
等連假三天再來試試看吧

小阿民

小阿民
個人積分：838分
文章編號：74630444

838分

15樓

2019-09-10 20:13

afu1224 wrote:
有開AHCIBISO...(恕刪)

我都是用僅UEFI
GTP模式
Win10 也是用這個模式安裝

afu1224

afu1224
個人積分：9分
文章編號：74631351

9分

樓主

2019-09-10 21:41

小阿民 wrote:
我都是用僅UEFIGTP...(恕刪)

感謝民兄指導終於安裝成功
謝謝
但是我跑出來速度只有下圖這樣
又要研究問題出在哪了

看了規格書發現我插錯槽了
一直以為頭兩個是16X跟8X
結果是第1個16X跟第3個8X
我插到第2個但是照理說我轉接卡是4X也夠用了
連假再換過去看看

小阿民

小阿民
個人積分：838分
文章編號：74631490

838分

17樓

2019-09-10 21:55

afu1224 wrote:
感謝民兄指導終於安...(恕刪)

這速度好像是跑PCI-e 2.0 1x的感覺!!
看你要不要先試著插第1或第2條16x
先用內顯確認M.2 PCIe NVME SSD速度
如果能正常發揮速度的話
那就可能第3條PCIe所提供的頻寬有問題
看BIOS能不能調整或是改用其他條16x位置

laevatain

laevatain
個人積分：240分
文章編號：74634861

240分

18樓

2019-09-11 8:17

這速度看起來是PCIE1.0 x2或2.0 x1

看一下主機板官網規格

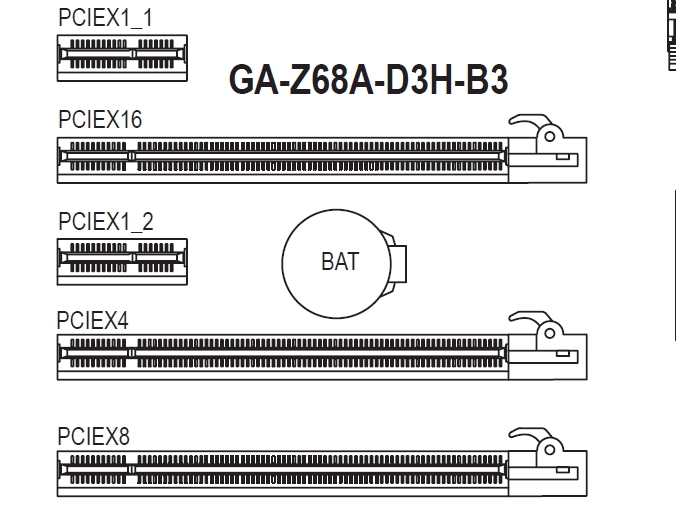

1個PCI Express x16插槽，支援x4運作規格(PCIEX4)
* 由於PCIEX4插槽與PCIEX1_2插槽共享頻寬，當PCIEX1_2插槽皆安裝擴充卡時，PCIEX4插槽最高以x1頻寬運

看看PCIEX1插槽有沒有插擴充卡，沒有的話也可能是主機板故障
目前現役的Z77主機板可能太久了有點故障的關係，最後一條PCIEx4被卡在2.0 x2切換不過去x4
另外品質不良的轉接版也有可能造成降速，個人有遇到PCIE2.0降成PCIE1.0的情況
可以用HWINFO這軟體確認擴充槽目前跑的Lanes及頻寬

afu1224

afu1224
個人積分：9分
文章編號：74645566

9分

樓主

2019-09-11 19:33

換槽之後看起來正常多了
沒比網路上好看但可接受了

小阿民

小阿民
個人積分：838分
文章編號：74646673

838分

20樓

2019-09-11 21:20

afu1224 wrote:
換槽之後看起來正常...(恕刪)

恭喜成功入會到M.2 PCIe NVME SSD 俱樂部
