David-Kuo wrote:
Intel部分:

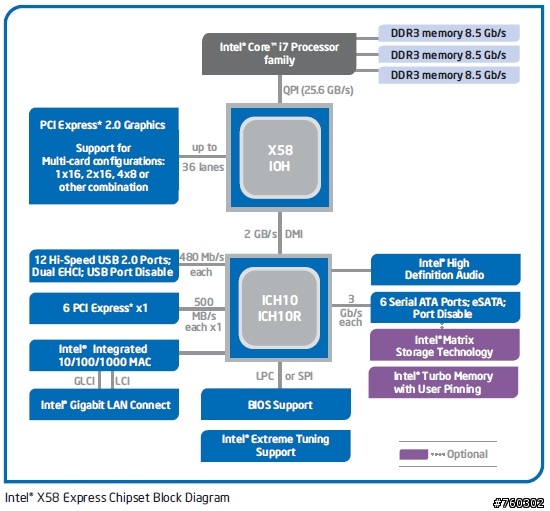

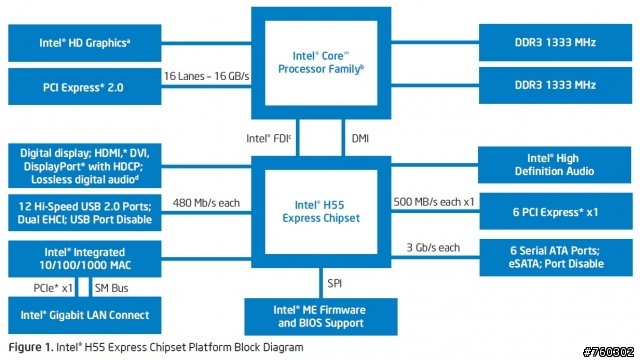

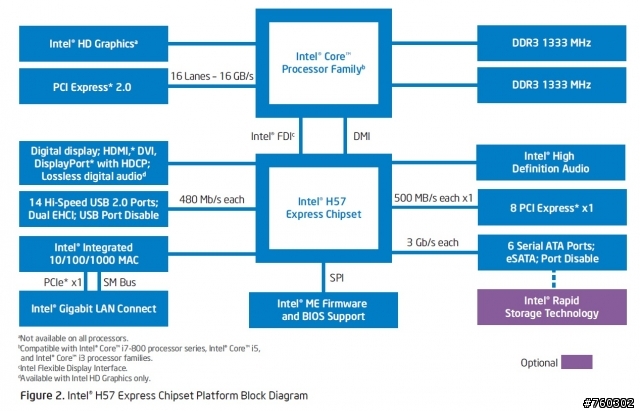

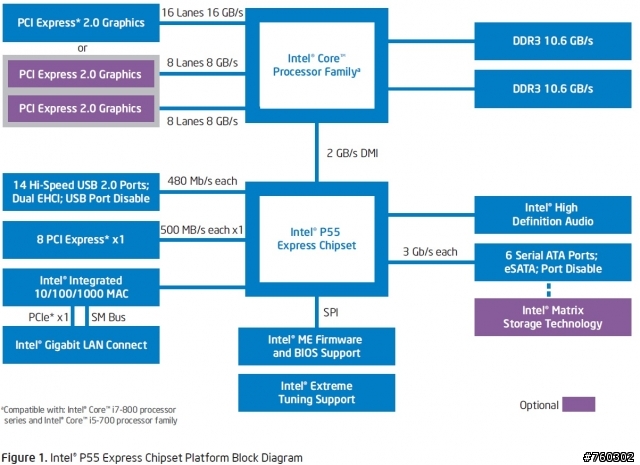

H55/H57=P55
因為都是同一顆ICH(或是以前的南橋)
僅有南橋功能、Intel透過硬體來鎖定其功能
所以H55/H57/P55全部都是Pin to Pin的Co-lay設計
主要的功能差異、例如RAID、SATA數量通通是被Intel用硬體閹割方式來區隔
至於PCIe x16或是變成兩組PCIe x8根本是透過CPU內部控制、與ICH無關
而H與P也僅能靠MB上面是否lay出顯示訊號而定、因為兩顆晶片都是共用PCB
如果有廠商原本設計的P55後面因為需求改成上H55、該版就沒有顯示輸出
反之、若有H55的板子、後面需要上P55、就會留有顯示輸出的線路
僅僅是順序問題、因為這種東西偷不了啥成本、主要是要共用PCB好省去備料問題(恕刪)
因為個人不是很懂..想請教一個問題
這所謂的硬體鎖
是不是類似NVIDIA也是用同一顆顯示晶片
透過硬體閹割方式來區隔GeForce跟Quadro??
