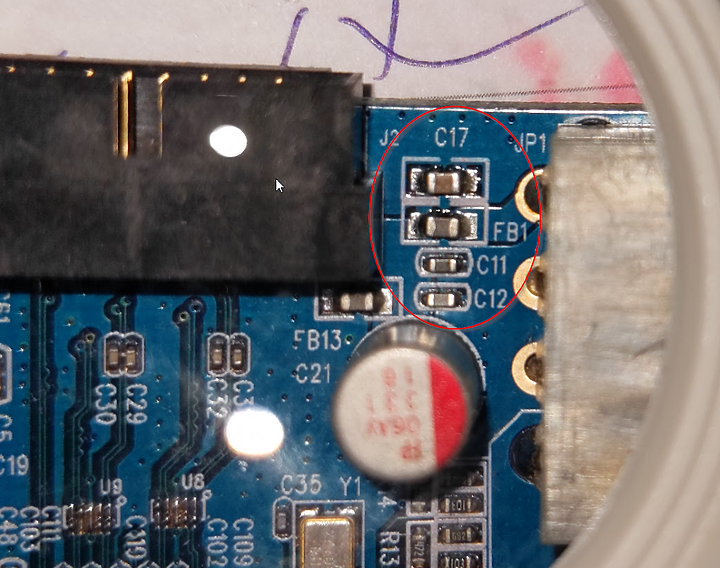

請問這個電路板上的黑黑的是掛掉了的意思嗎，這很嚴重嗎

bbcos

bbcos
個人積分：137分
文章編號：83502143

137分

樓主

2021-11-15 8:19

請問這個電路板上的黑黑的是掛掉了的意思嗎，這很嚴重嗎

2021-11-15 8:19 發佈

文章關鍵字電路板黑黑意思

jay72830

jay72830
個人積分：7分
文章編號：83502467

7分

2樓

2021-11-15 9:04

看起來應該是炸掉了。
應該功能會不正常，無法使用。

m0955

m0955
個人積分：816分
文章編號：83502961

816分

3樓

2021-11-15 9:57

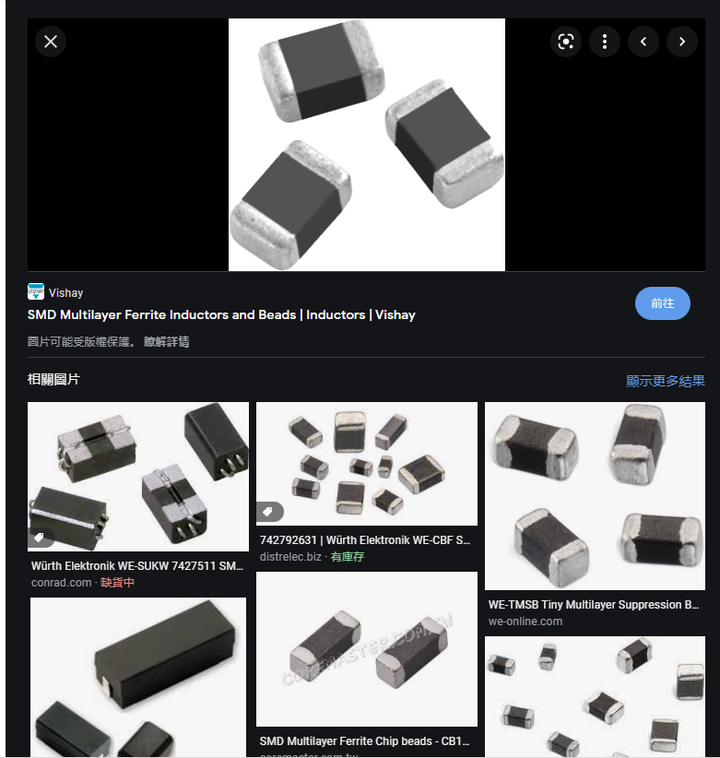

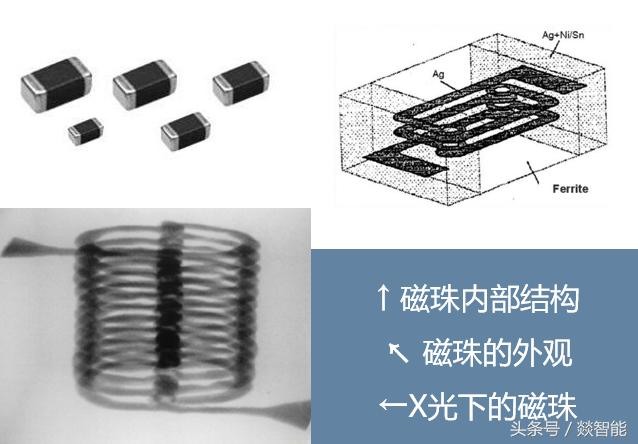

Ferrite Beads - SMD

https://kknews.cc/zh-tw/digital/4vyj6x2.html

會燒穿應該是前面哪邊短路了

沒有查出來換新的應該還會再燒一次

huskinsco2

huskinsco2
個人積分：1634分
文章編號：83503103

1634分

4樓

2021-11-15 10:12

燒掉了，請更換貼片電容

m0955

m0955
個人積分：816分
文章編號：83504373

816分

5樓

2021-11-15 12:17

huskinsco2 wrote:
燒掉了，請更換貼(恕刪)

那一顆的位號寫FB 不是C

所以應該不是電容

leoliou

leoliou
個人積分：23471分
文章編號：83504954

23471分

6樓

2021-11-15 13:33

m0955 wrote:
那一顆的位號寫FB 不是C

所以應該不是電容

那FB應該是什麼?
FB1有沒有可能是隔壁?
這2顆是C17?

chiyenms

chiyenms
個人積分：9509分
文章編號：83505045

9509分

7樓

2021-11-15 13:47

bbcos wrote:
請問這個電路板上的黑(恕刪)

積層陶磁電容掛了，可以換的話換掉較好

這東西的典型故障形式是會變成短路

m0955

m0955
個人積分：816分
文章編號：83505889

816分

8樓

2021-11-15 15:17

leoliou wrote:
那FB應該是什麼?
FB1有沒有可能是隔壁?
這2顆是C17?

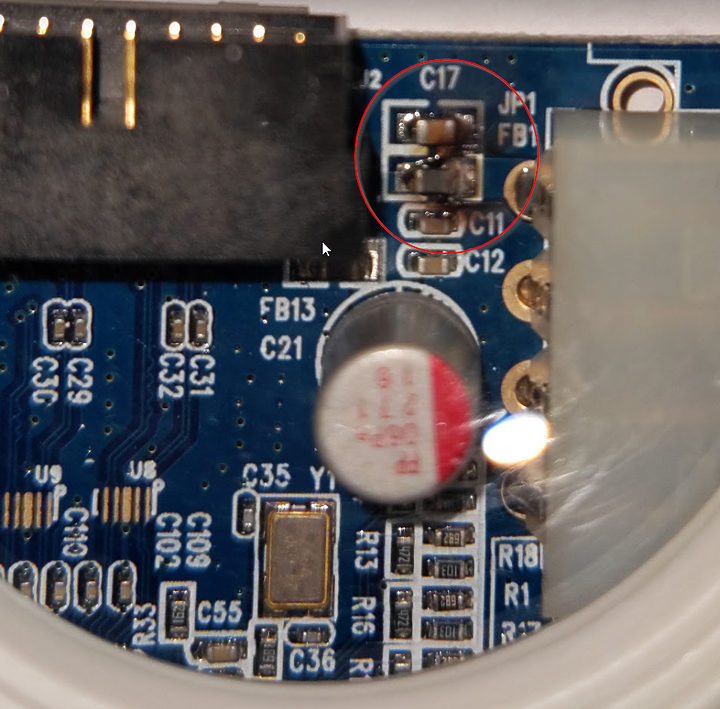

FB就上面寫的電感大部分是用L

你第二張圖標示的比較清楚 FB1沒錯

JP1一般在電路圖是指右邊的那個connector

怎麼這麼多人長那樣就說是電容?暈倒

https://www.cnblogs.com/xilifeng/archive/2013/04/19/3031011.html

leoliou

了解了,THX

2021-11-15 15:38

Forest Chang

Forest Chang
個人積分：162分
文章編號：83506772

162分

9樓

2021-11-15 16:45

這很好換啦隨便找個理工科的家裡有烙鐵就輕鬆焊
料件去電子材料行可能就有

srwe

SMD元件雖然不是不可能用烙鐵焊，但應該無法說成「輕鬆」地焊

2021-11-15 16:55

luelue666

要熱風槍

2021-11-16 11:44

venlen

venlen
個人積分：1613分
文章編號：83507069

1613分

10樓

2021-11-15 17:13

m0955 wrote:
FB就上面寫的電感(恕刪)

Bead 正解, 構造跟電感相似,

但在這裡非儲能元件, 一般LC濾波器

Bead兩端對地量一下看有沒有短路,

沒有再換零件.
