Z490主機板CPU 12V 4pin線的問題

iwis
個人積分：55分
文章編號：77716720

55分

樓主

2020-05-27 11:28

用電腦很久，第一次自己組，新手！還請幫忙，謝謝！

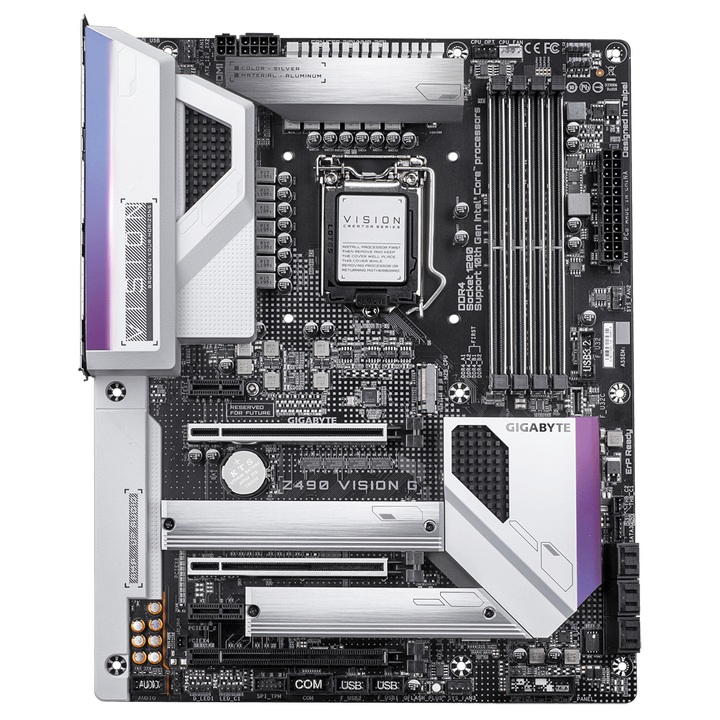

主機板上有個12V 4pin（12V 2X2），可是買的PSU並沒有提供12V 4pin線。
請問是要另外買12V 4pin線？
若是要買12V 4pin線，該接到PSU的哪個地方？
謝謝！
Z490主機板CPU 12V 4pin線的問題

2020-05-27 11:28 發佈

文章關鍵字 Z490主機板CPU 12V 4pin線 Z490 主機板 CPU 12V 4pin線問題 12

wei701103

wei701103
個人積分：126分
文章編號：77717171

126分

2樓

2020-05-27 11:56

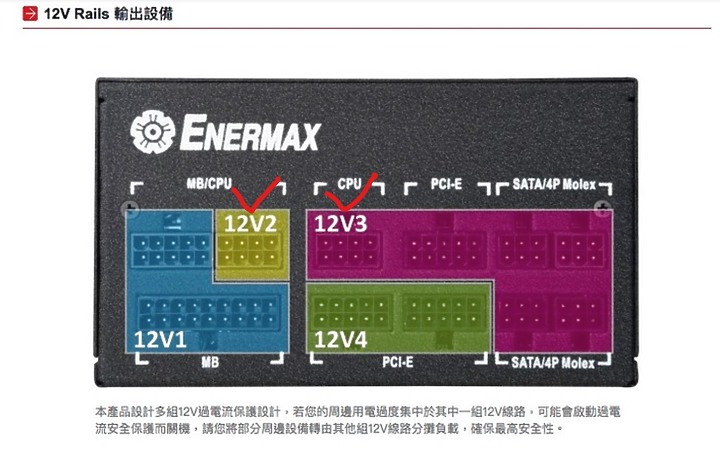

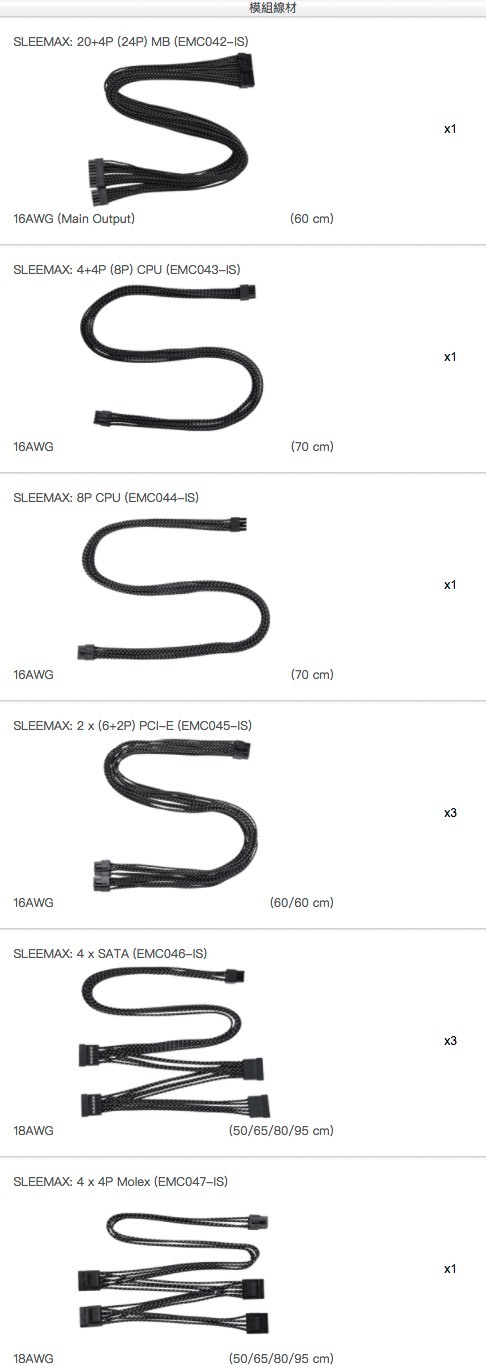

電源供應器-雙8有2條cpu專用電源線(8p)

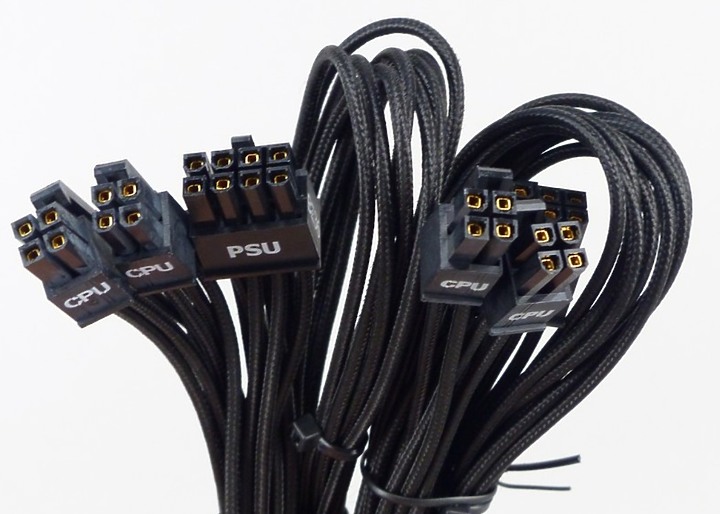

4+4(8P)接頭可1分為2(4P)
點我看大圖

iwis

iwis
個人積分：55分
文章編號：77717505

55分

樓主

2020-05-27 12:16

wei701103 wrote:
電源供應器-雙8有2(恕刪)

感謝您的熱心回覆。

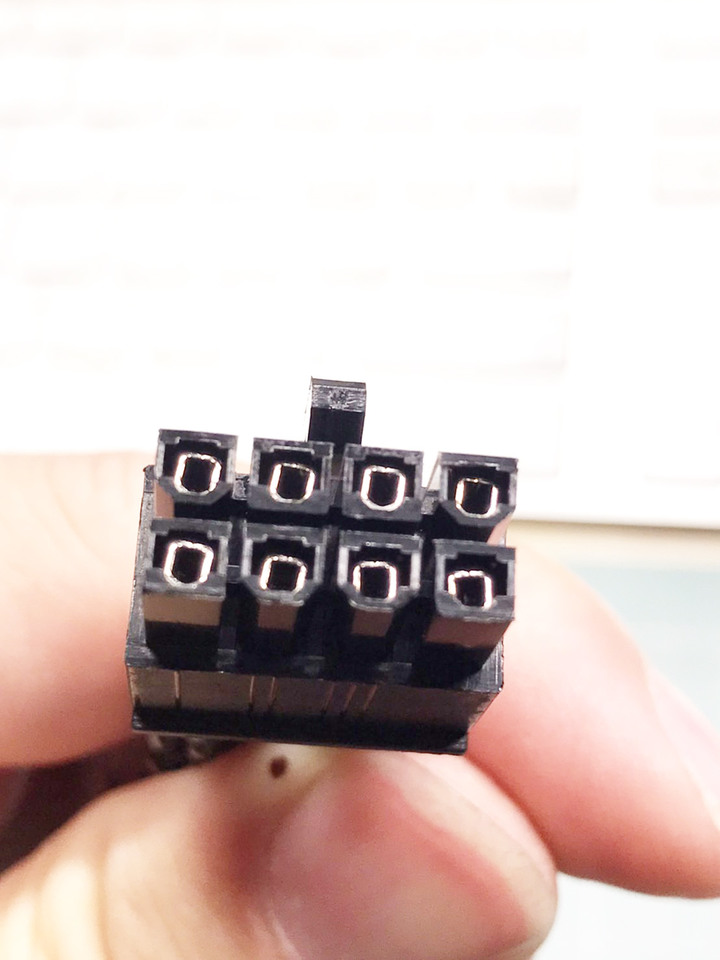

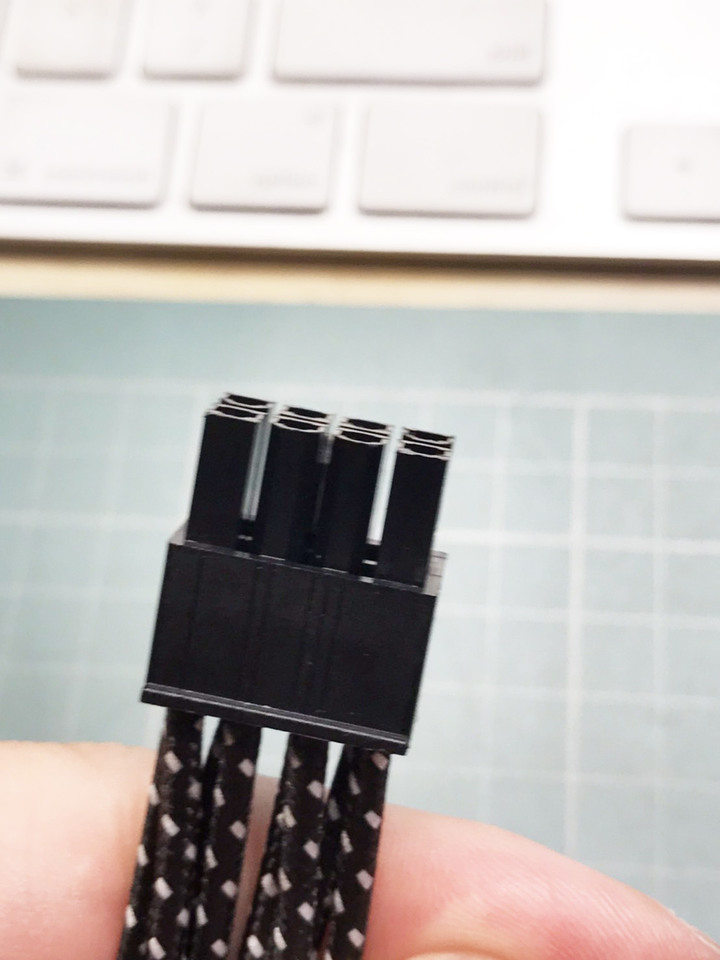

我剛剛仔細看了兩條8Pin的線，結果都是8P的，沒有4P+4P的，所以應該是包裝內給錯了線。

Kenny_Din

Kenny_Din
個人積分：6961分
文章編號：77719393

6961分

4樓

2020-05-27 14:38

Power用的8PIN有兩種一個是6+2PIN 一個是4+4PIN

6+2PIN是給顯卡用的

4+4PIN是給CPU用的

樓主先找出所有8PIN的線搞清楚6+2PIN的幾條 4+4PIN的幾條

另外主機板上CPU上的另外一個4PIN 沒有說一定要插除非樓主打算大超頻

PS:CPU之所以要將12V分成多條線是怕電流太高把"電線"燒壞所以要"分流"
減少每條電線上的電流主機板本身不怕大電流
簡單說沒有大超頻電流自然也不會高當然也不需要分流

模糊的問題只會得到模糊的答案精準的問題則會得到精準的答案

iwis

iwis
個人積分：55分
文章編號：77720475

55分

樓主

2020-05-27 16:00

Kenny_Din wrote:
Power用的8PIN(恕刪)

感謝詳細解說！幫助很大！
我目前用的是10700k，希望穩定的小超即可，不超多，因為要長久使用。
(所以應該可插可不差對吧？)

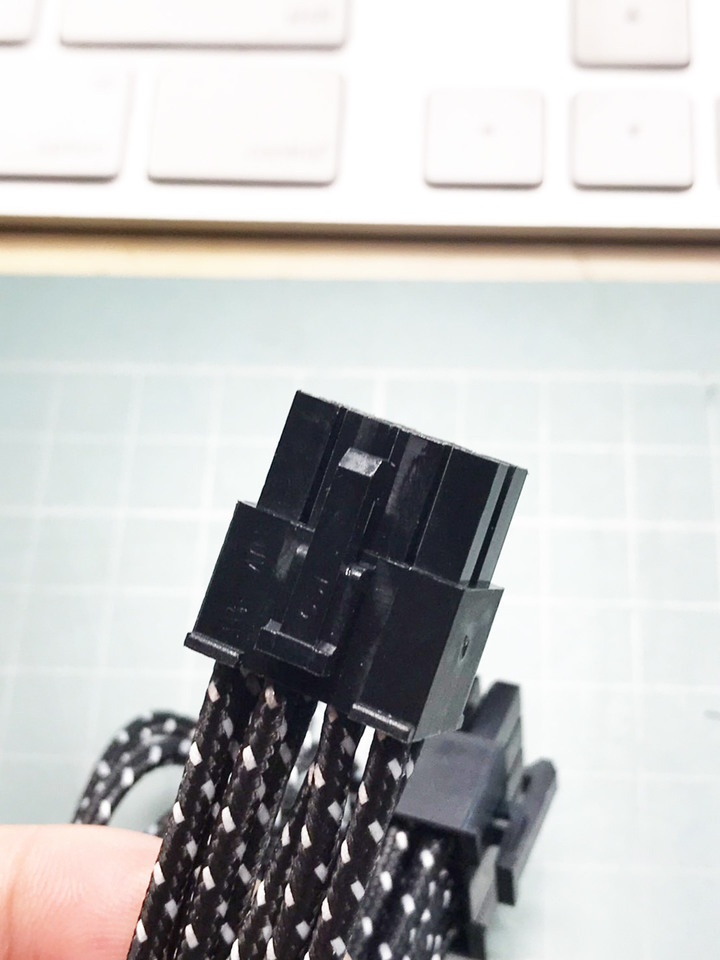

目前確定8pin的就是只有兩條，而且是不能分開的。

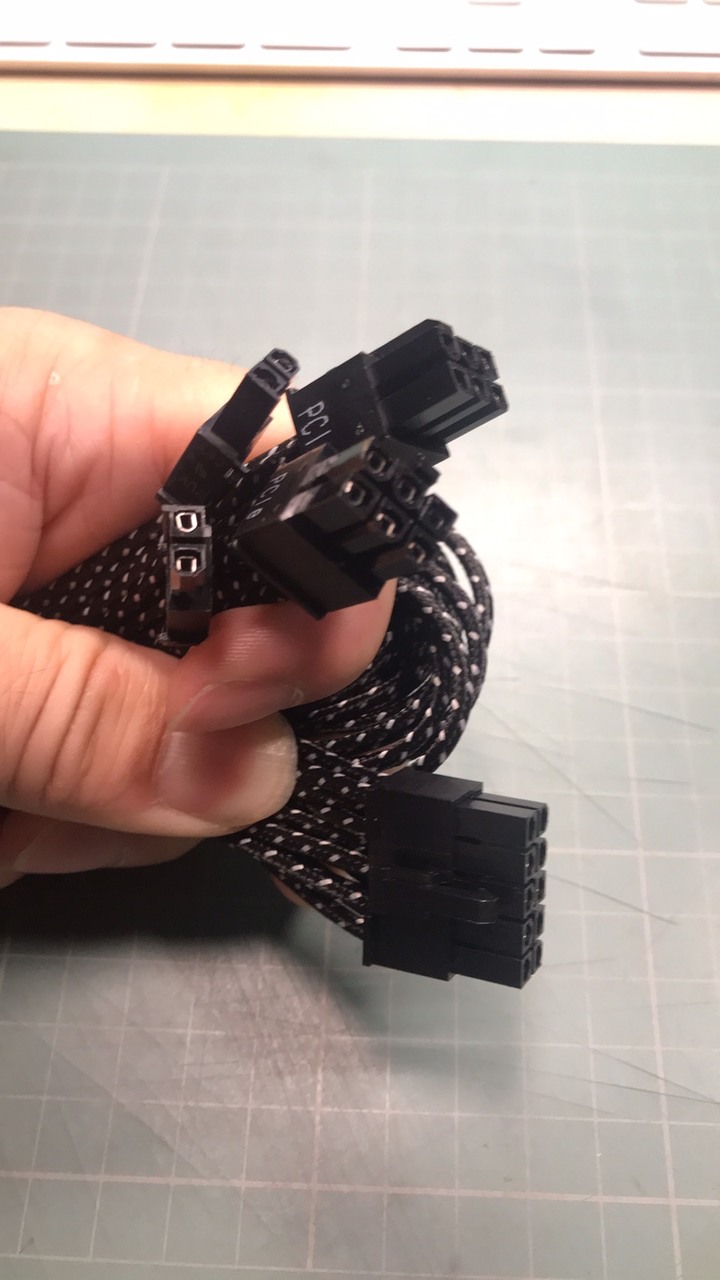

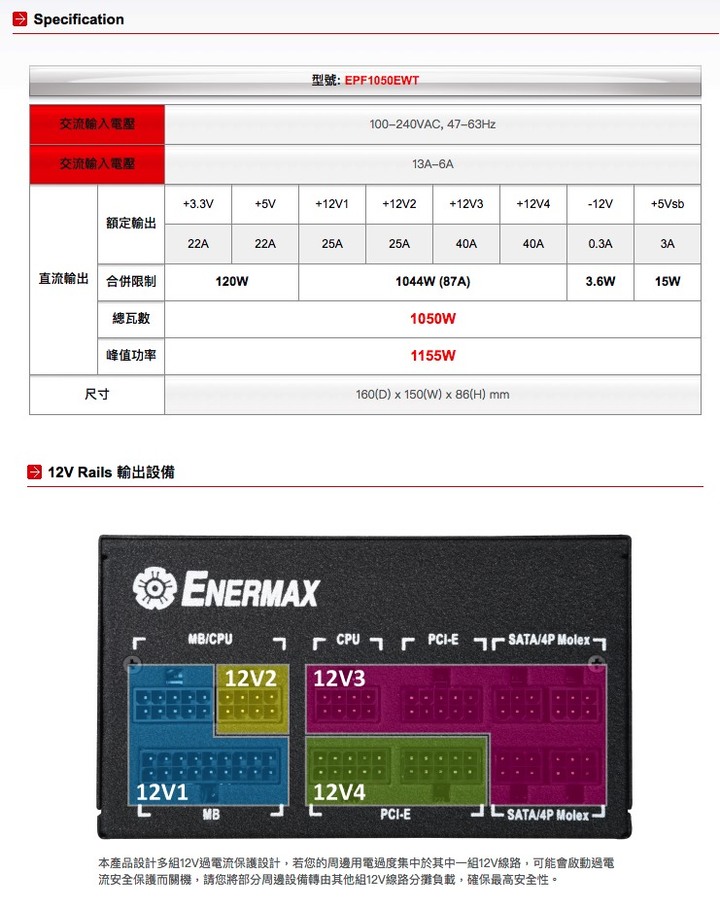

再來就是下圖照片PCIe的線了。
點我看大圖

iwis

iwis
個人積分：55分
文章編號：77720670

55分

樓主

2020-05-27 16:12

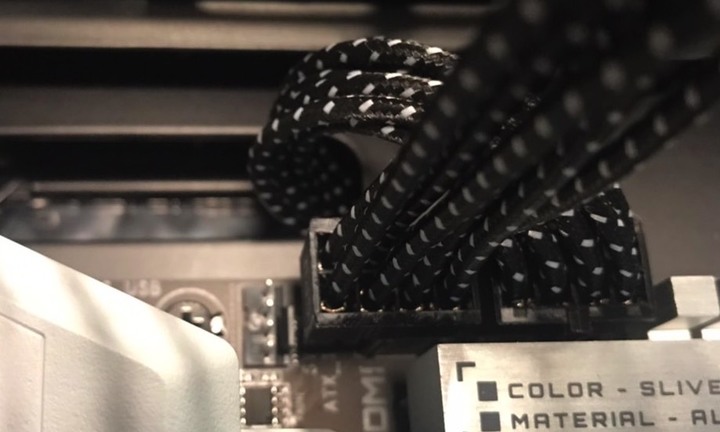

我剛有跟原廠回報，應該是他們作業的疏失。

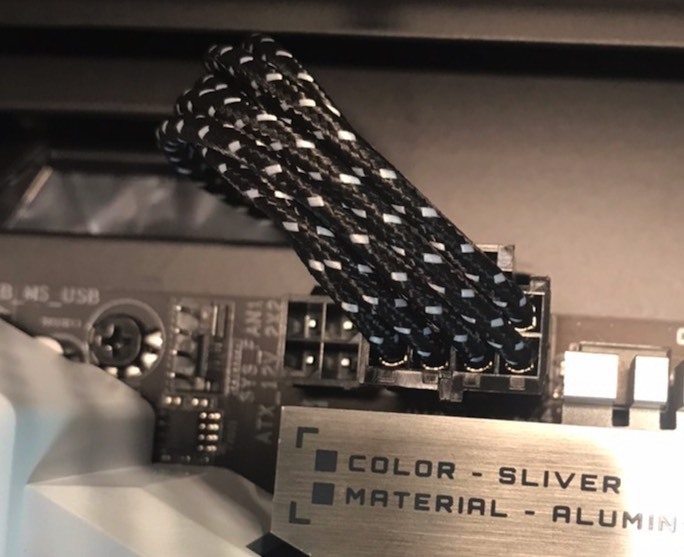

他們說用8pin直接插上4pin的地方，若是不會卡到旁邊，那是可以的。

目前我嘗試了一下，還真的可以，而且也不會卡。
點我看大圖

Kenny_Din

Kenny_Din
個人積分：6961分
文章編號：77720678

6961分

7樓

2020-05-27 16:12

iwis wrote:
目前確定8pin的就是只有兩條，而且是不能分開的。

目前確定8pin的就是只有兩條，而且是不能分開的。
==> 正常CPU4+4PING至少也要一條如果真的沒有就是少給

所以應該可插可不差對吧？
==> 可以對主機板而言沒什麼差別多個插孔只是安全考量不影響效能

顯卡用的6+2PIN不能插到CPU上這樣會造成不能開機

模糊的問題只會得到模糊的答案精準的問題則會得到精準的答案

棒棒糖123

棒棒糖123
個人積分：15分
文章編號：77725917

15分

8樓

2020-05-28 0:28

Kenny_Din wrote:
目前確定8pin的就(恕刪)

就如你圖片中的那樣不會卡到就沒關係

雙8的接直接插一組8pin跟其中一條插其中4pin

那個有防呆要插錯應該有難度

跟pci-e用的接口也不一樣也有防呆

iwis

iwis
個人積分：55分
文章編號：77727750

55分

樓主

2020-05-28 9:09

棒棒糖123 wrote:
就如你圖片中的那樣 (恕刪)

好的，謝謝您 ^^

Nebuchadnezzar

Nebuchadnezzar
個人積分：1897分
文章編號：77752479

1897分

10樓

2020-05-30 0:34

iwis wrote:
我剛有跟原廠回報，應(恕刪)

我覺得原廠既然承認疏失應該補寄一條CPU 4+4pin給你而不是建議你硬插, 那是剛好你這張主板可以, 我覺得還是要跟原廠要一條
