[開箱] Z390 散熱用料強化中高階誠意之作 Z390 AORUS MASTER 大師超頻

技嘉AORUS Z390系列主機板，這次的陣線以及佈局來勢洶洶
整體的用料跟散熱的等級規劃也區分的有誠意許多
在入門系列有PRO跟ELITE卡位，而中階只有單一型號
必須一肩扛起的對戰各家陣線的就是MASTER了
因為在上去就是最高階的EXTREME極致版，價格也是頂天級
Z390 AORUS MASTER 這次的價格跟布局用料
算是比較也剛好符合多數玩家的需求，壓在萬元以下的中高階主流超頻版

外包裝採用台灣通路特別限定的戰隊封面 G-REX 聯名推薦樣式

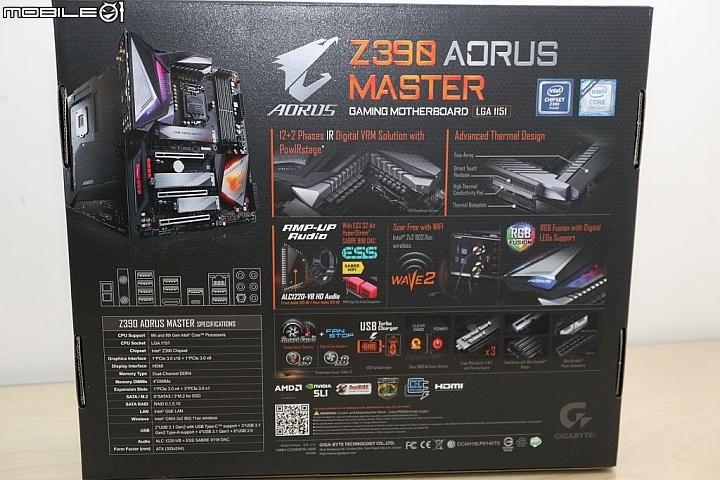

背背面則是 MASTER 的主要特色介紹
12+2 數位供電、強化的MOS散熱片、ESS SABRE HiFi、CNVI Wave2等



跟入門超頻系列 ELITE 彩盒比一比 MASTER 高了一截

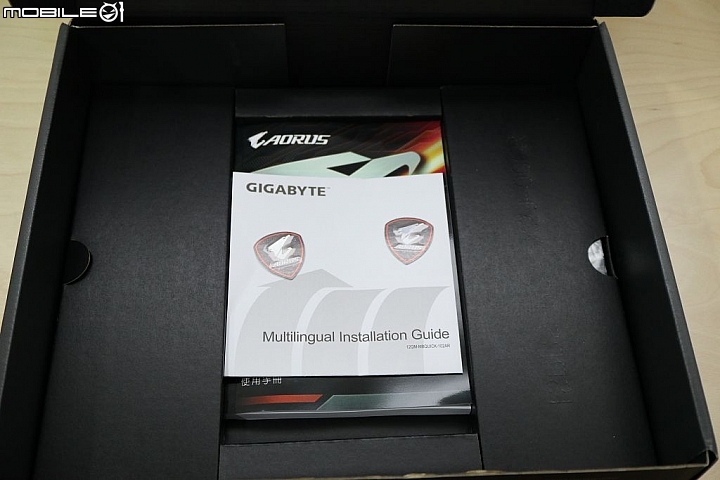

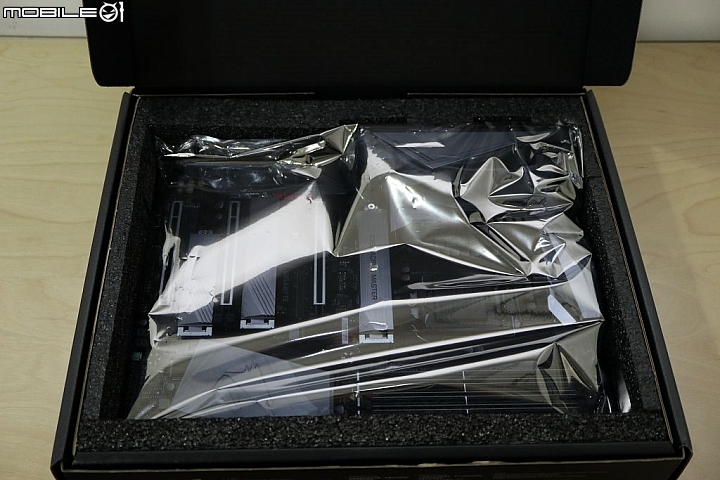

打開盒子裡面用了厚實的緩衝材

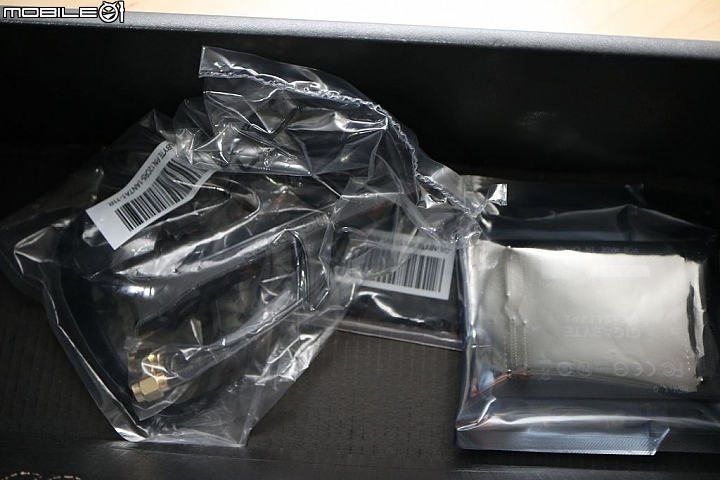

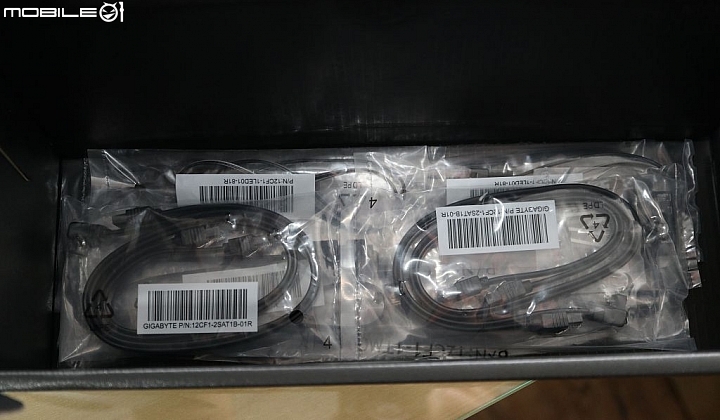

滿滿的配件︰AORUS 貼紙、名牌、SATA 排線

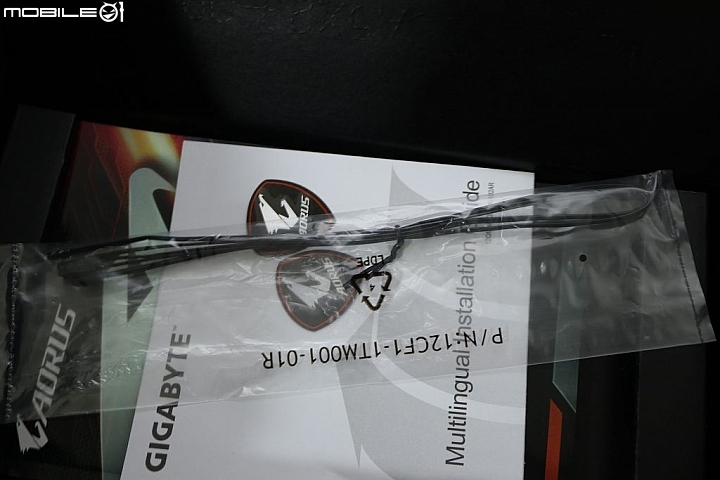

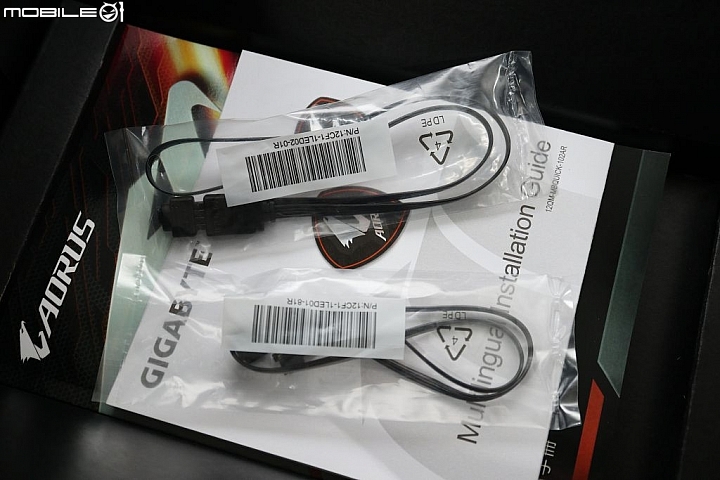

RGB 延長線材、測溫線、外接2T2R網路天線






正體中文說明書

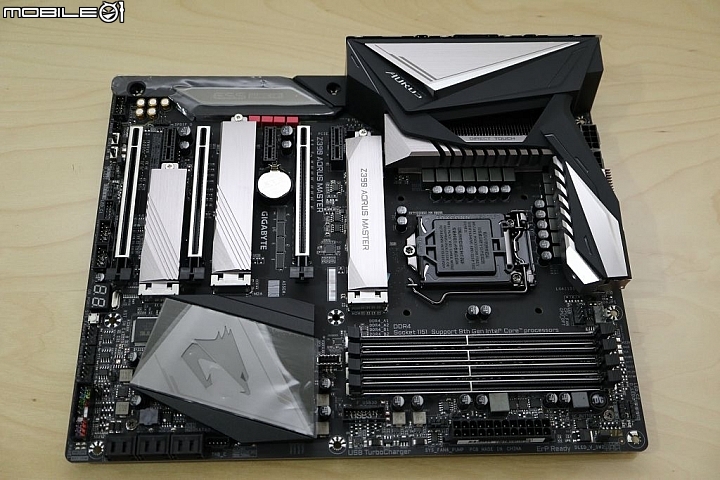

Z390 AORUS MASTER 板型 ATX 標準尺寸

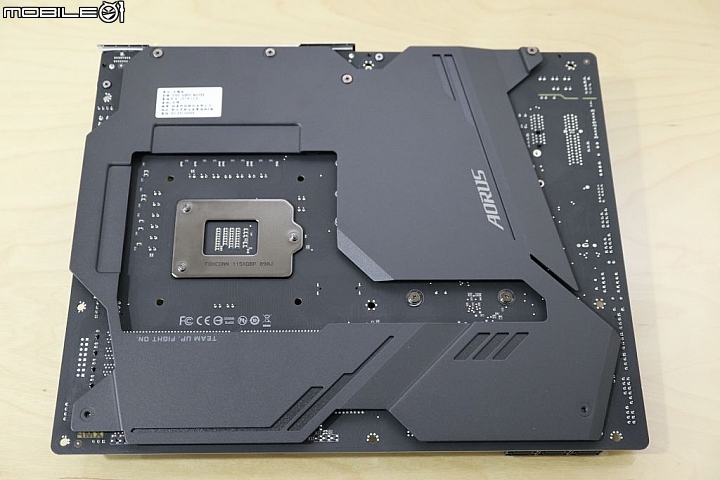

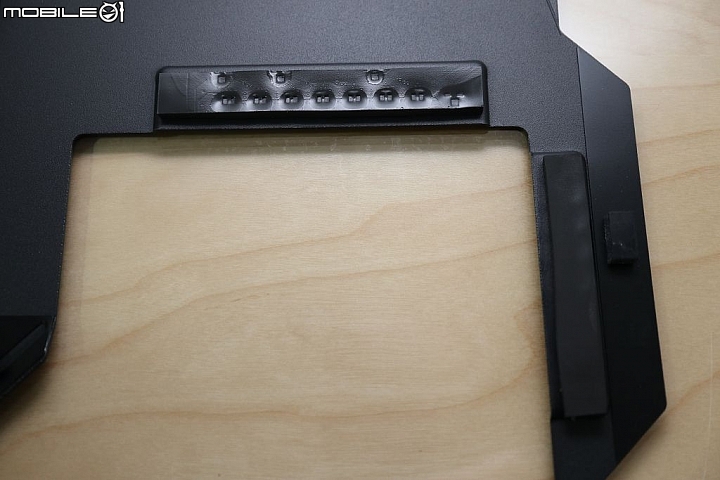

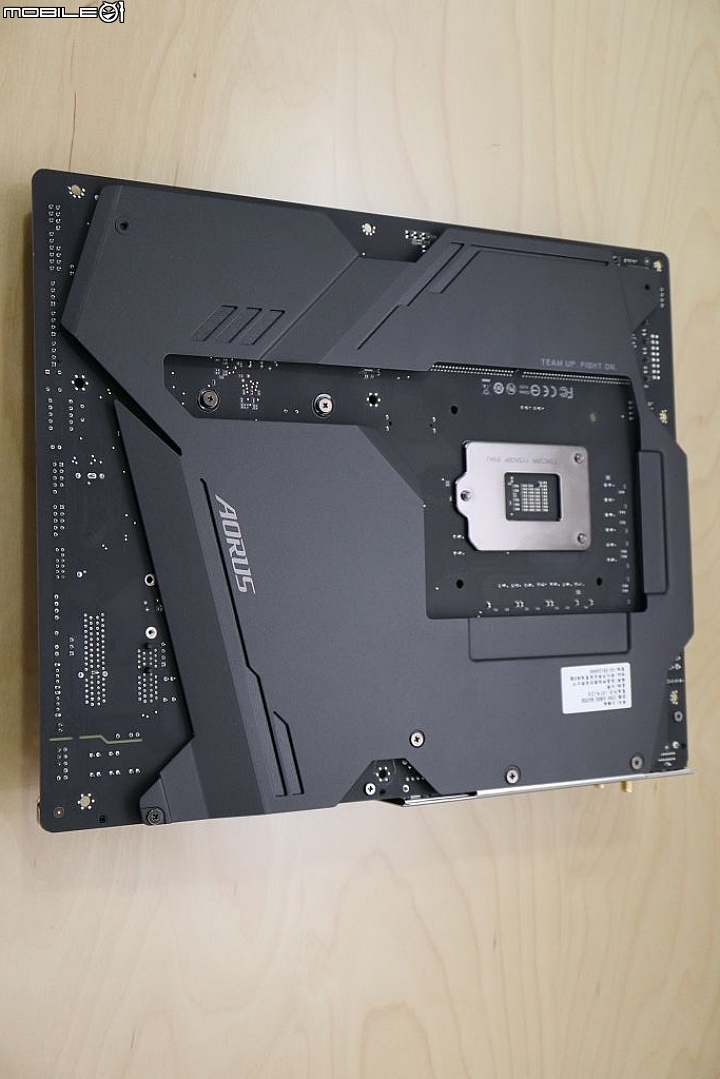

底板還上了大面積的強化背板，整體重量也上升了不少





底板也有貼上導熱膠幫助PCB間接散熱

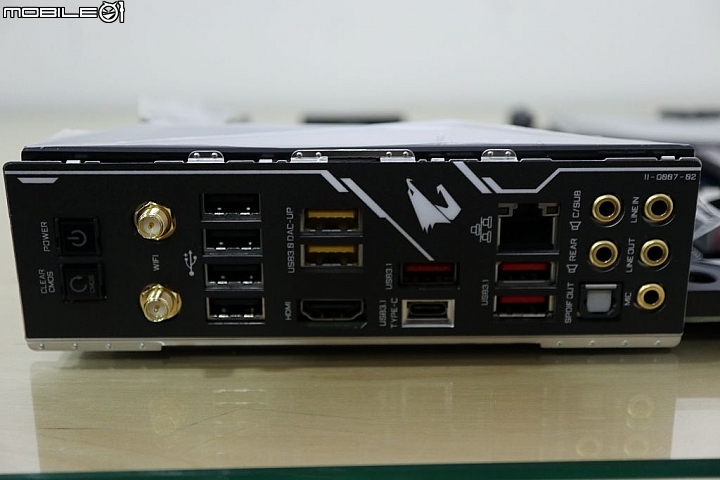

後I/O採用一體式的新型統一設計
配置︰POWER、CLEAN CMOS、四組USB2.0、兩組USB3.1 G1
4組 USB3.1 G2 + USBC、一組HDMI 1.4
有線網路Intel+無線網路Intel CNVi 2T2R 音效RTL ALC1220-VB



黃色的部分則是支援技嘉獨家技術USB-DAC UP2提供較純淨的供電
最多加0.3v電壓讓USB裝置使用更穩定

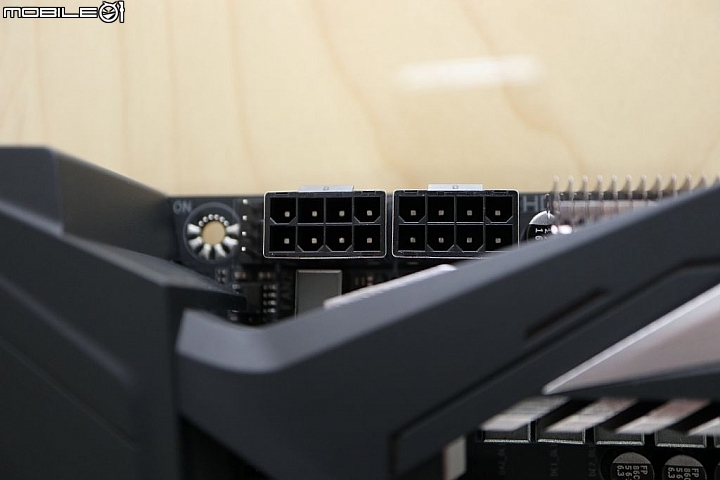

考量到玩家可能會進行大幅度超頻 MASTER 預留了兩組8+8 EPS供電

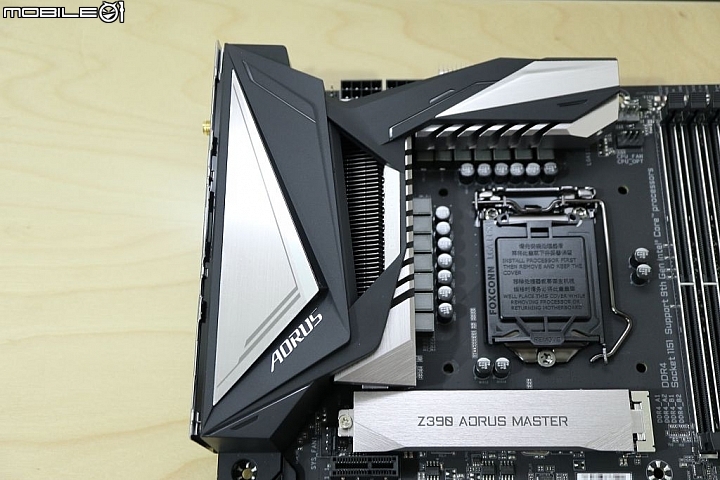

散熱片I/O遮罩上蓋做了AORUS的鷹眼概念造型來呈現

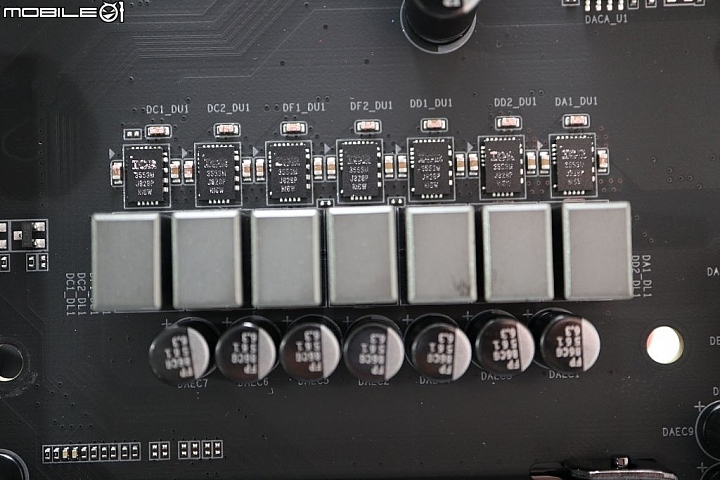

供電配置採用6倍相配IR3553M MOSFET共12+2相內顯

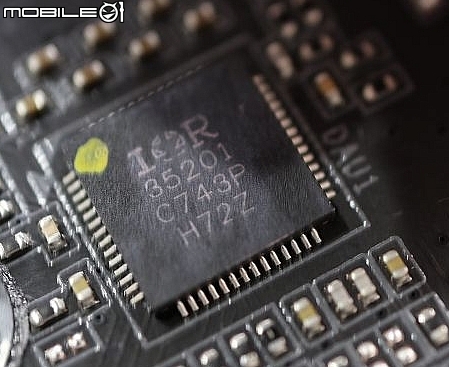

數位電源IC控制採用IR 35201

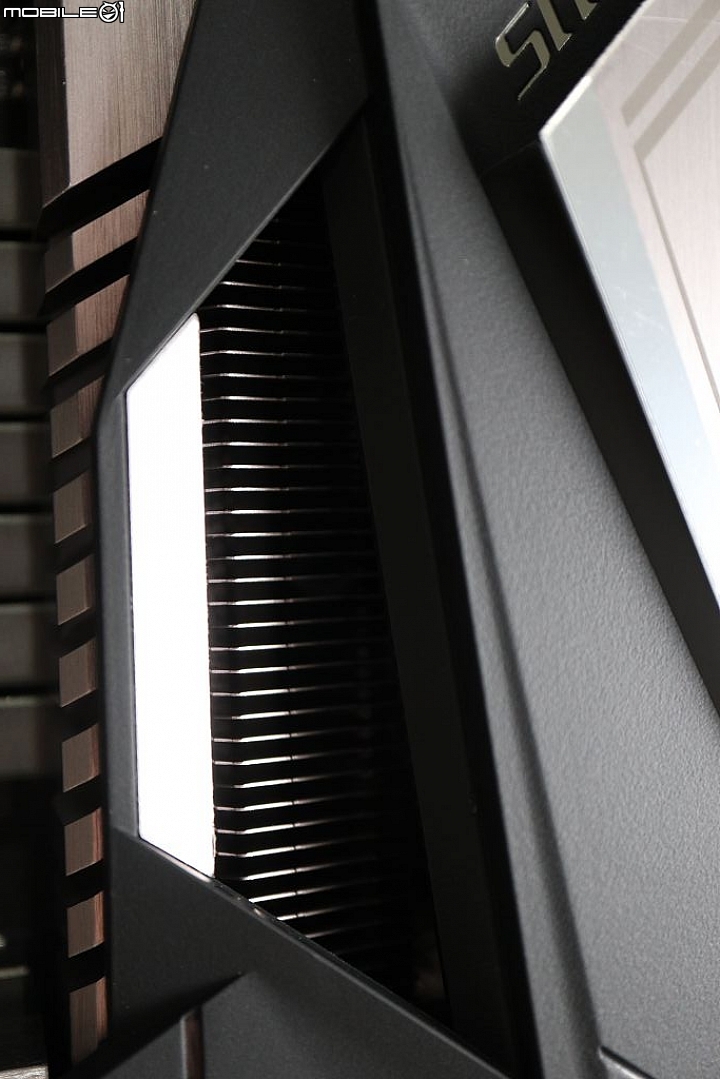

MOSFET 散熱片也非常講究仔細，改用散熱鰭片造型以外

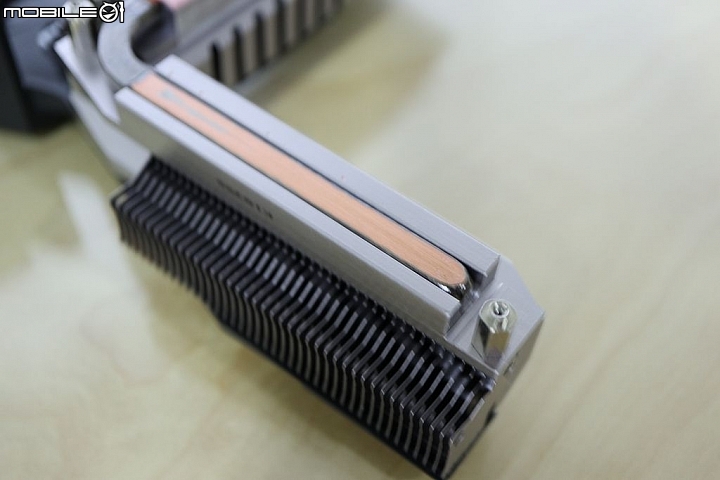

底部也埋了純銅的熱管來加強整體的散熱

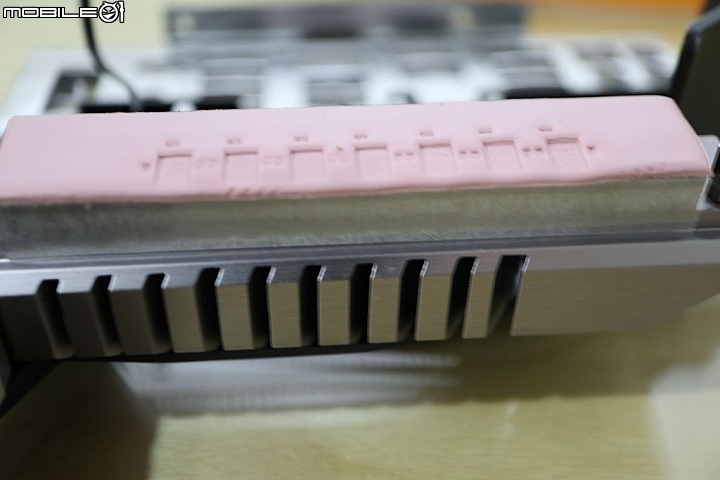

MOS跟熱管之間還貼上了粉色狀
厚度為1.5mm的Laird高導熱係數導熱墊片對每顆MOSFet進行快速散熱



不僅是裝飾而是有實質用途的散熱鰭片

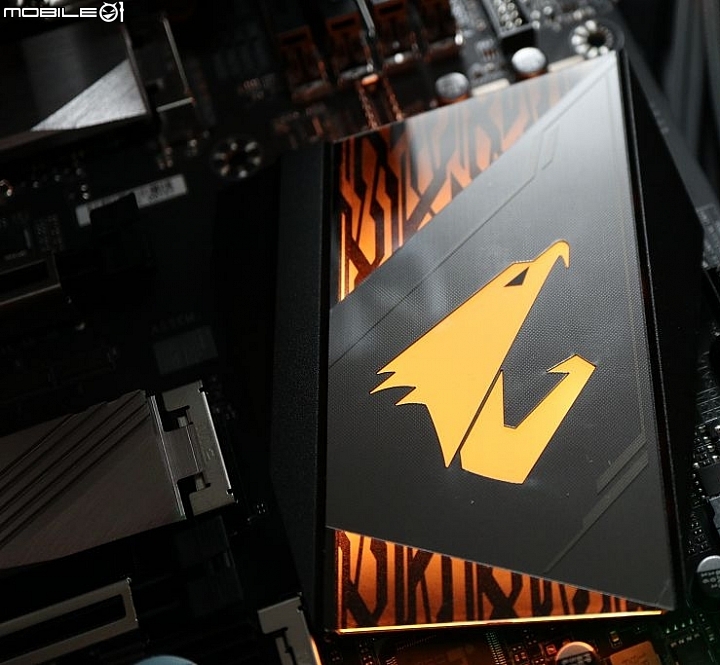

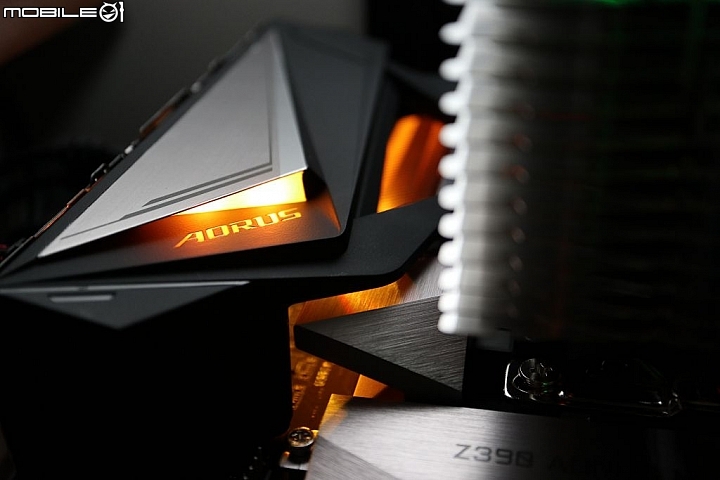

PCH 的 AORUS 造型大面積散熱片兼具發光機能



︰︰擴充配置︰︰

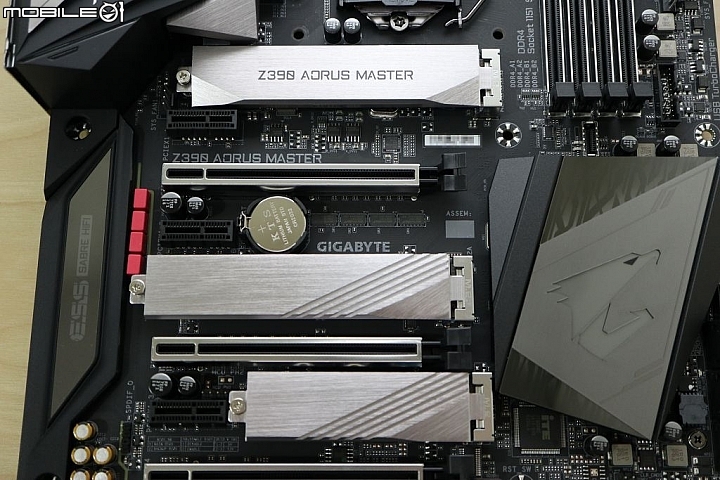

PCI-E 配置︰x16 3.0 三組頻寬x16+ +x8 x4 支援CF+SLI
三組PCIx1 3.0 以及配置了三組的高速NVMe M.2 SSD擴充槽均附上散熱片

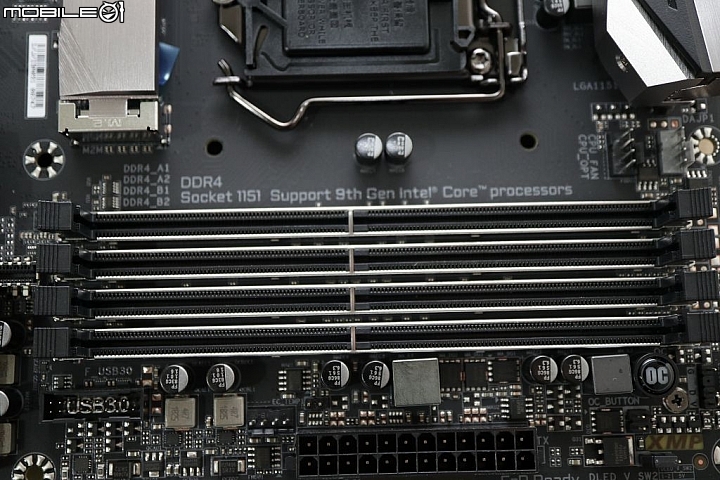

記憶體擴充支援 4 組目前最高雙通測試支援 DDR4 4400
以及近期BIOS更新後可以支援雙層記憶體最大容量至32GBx4

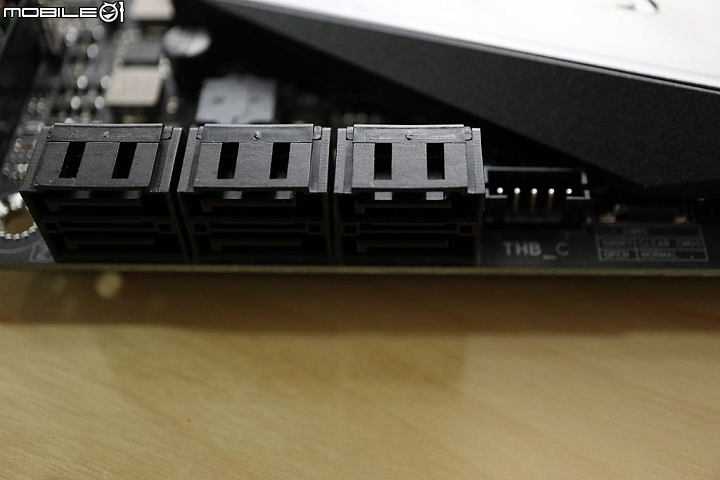

六組 SATA 旁邊預留 TBT 擴充針腳

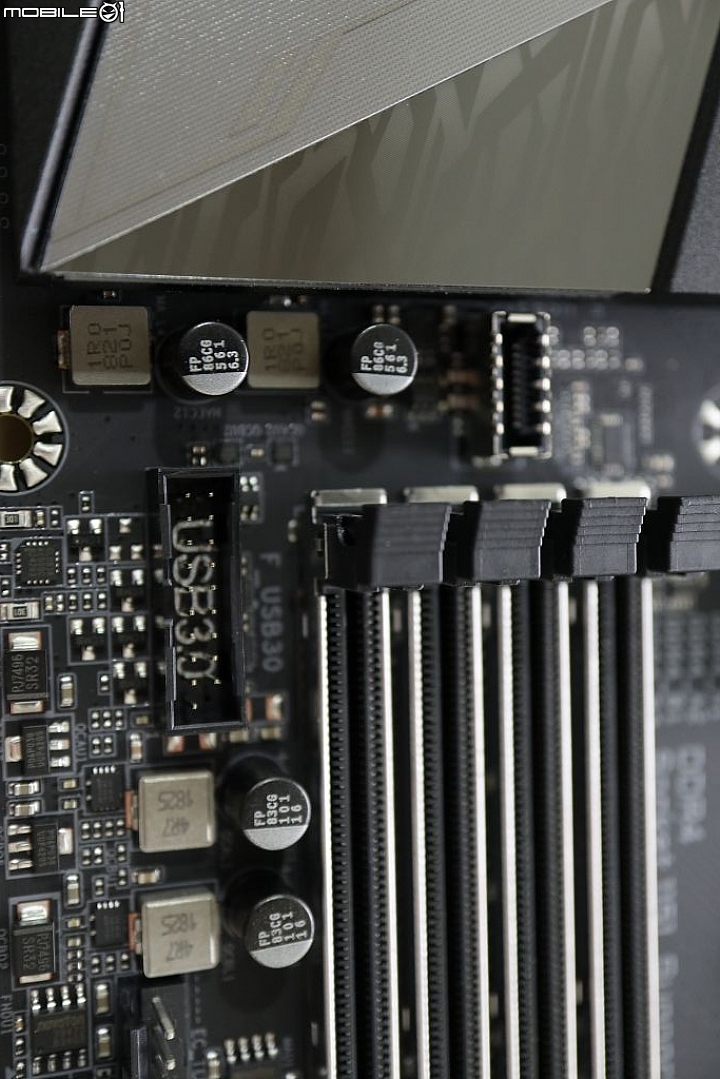

USB 3.0 19Pin 機殼連接針腳、USB-C 機殼連接針腳

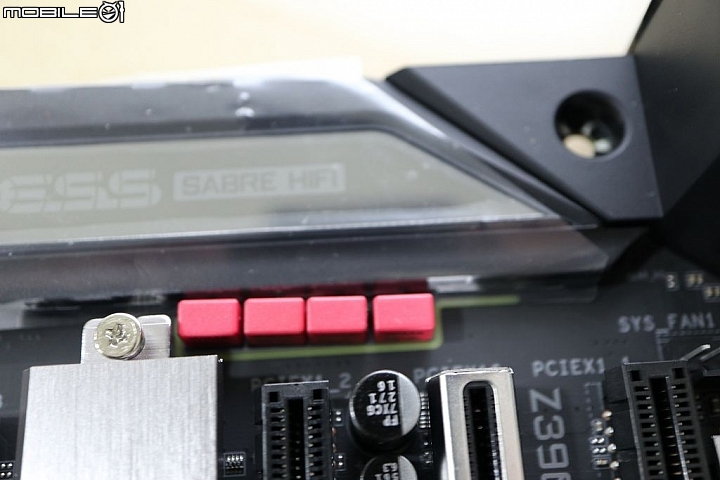

音效採用ALC1220-VB以外並加入WIMA薄膜電容器

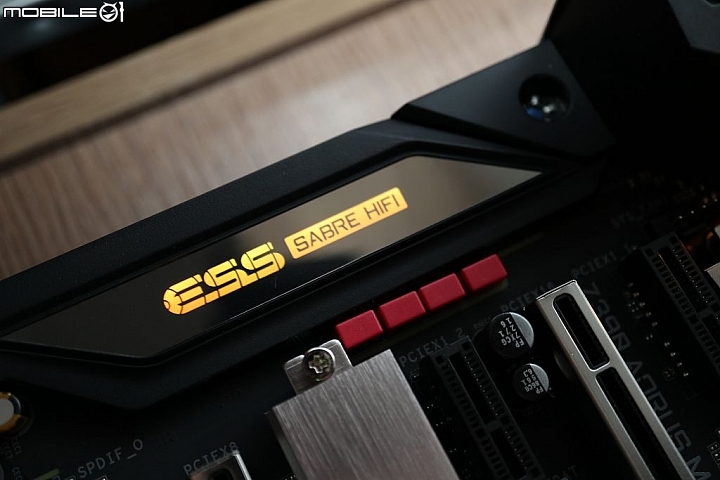

DAC採用ESS SABRE 9118 方案

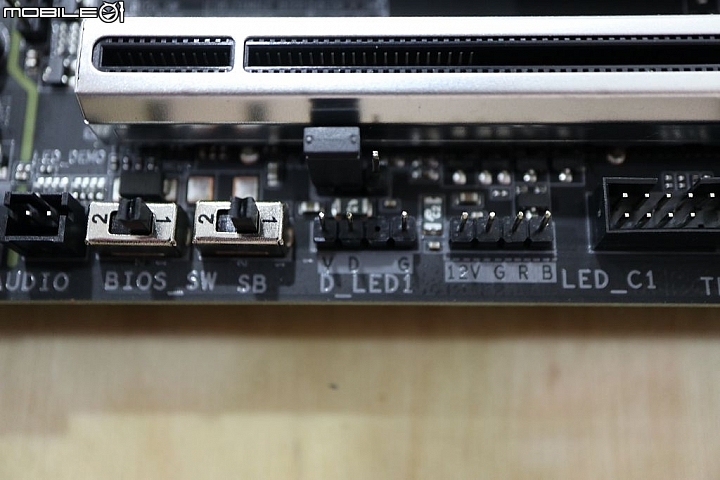

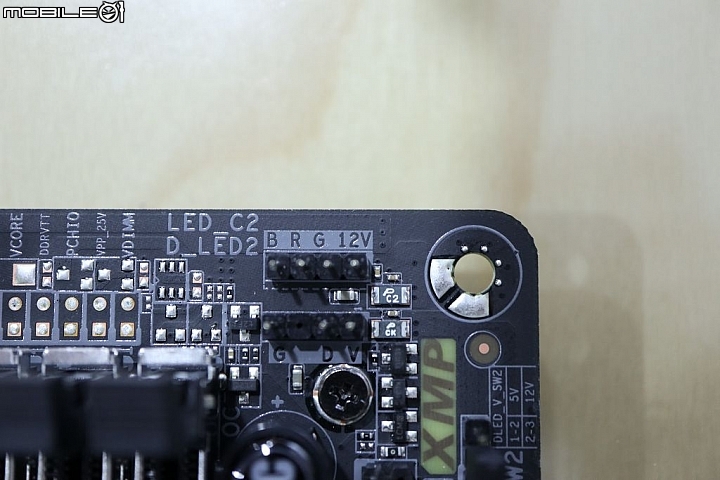

RGB 擴充針腳分布板端的上緣跟下緣 3Pin VD_G
(支援12v以及5V addressable) 跟 12v GRB/RGB 固定電壓

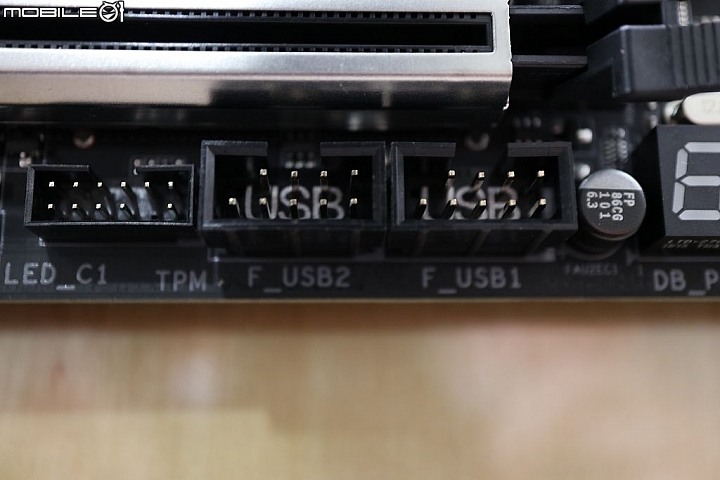

慢速擴充IO預留兩組USB2.0跟一組TPM安全模組針腳

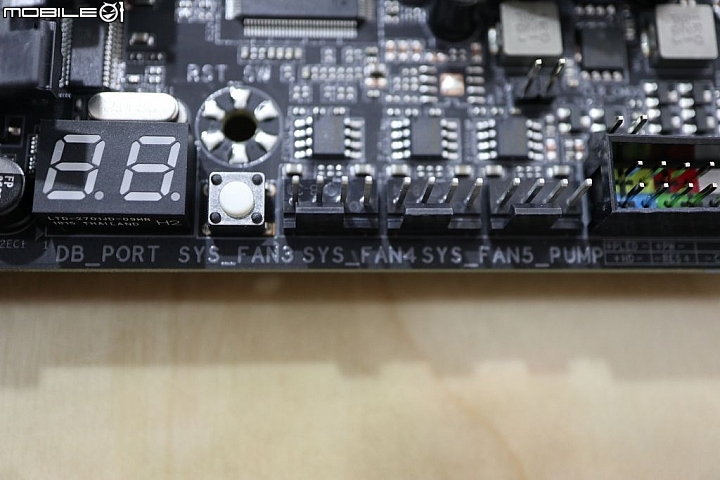

底下配置一組 80PORT 除錯燈

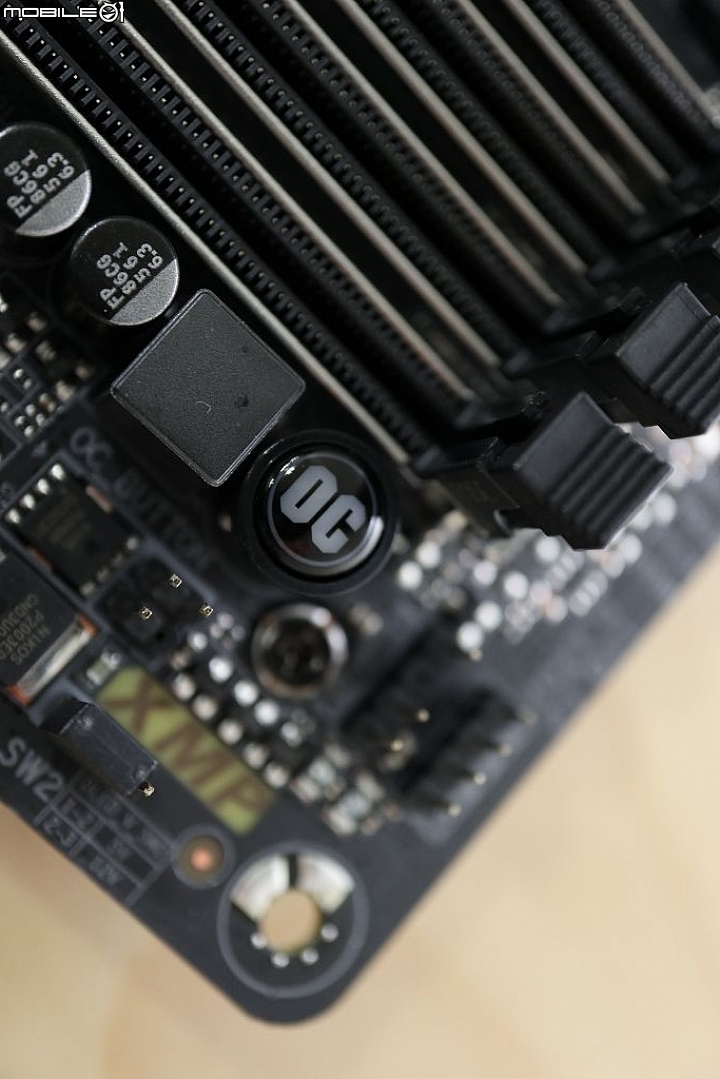

一組OC快捷按鈕

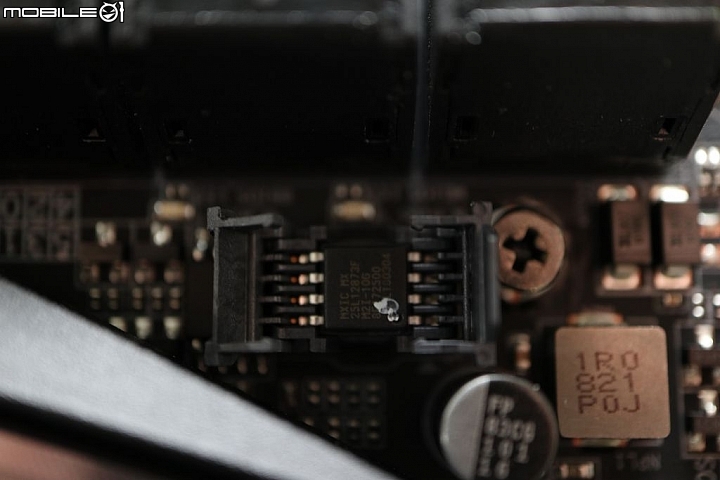

可移除的BIOS ROM設計




上機全板發光區域圖 I/O Cover、PCH、音效銘板
在歷經幾次的造型ID大躍進後 AORUS 變得更有科技感







-----------------------------------------------
性能以及散熱測試

Core i9 9900K
DDR4-3000
鐮刀風魔空冷雙風扇
1.375-379 voltage



CPU-Z Benchmark



Cinebench R15

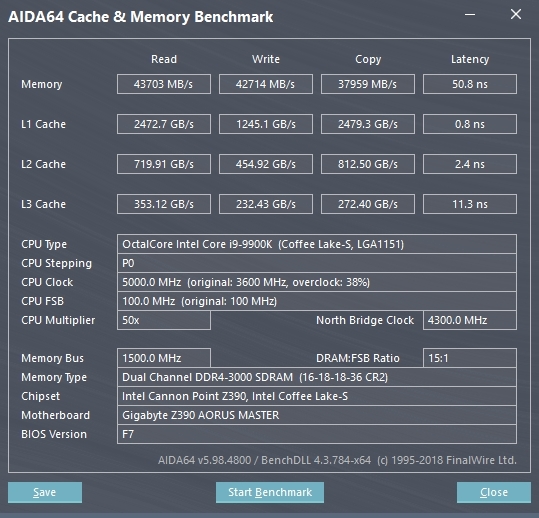

AIDA64 Memory

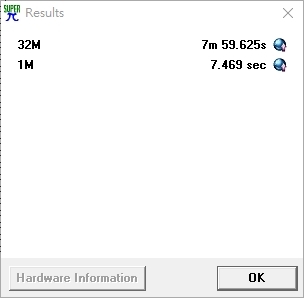

SuperPi 1M & 32M

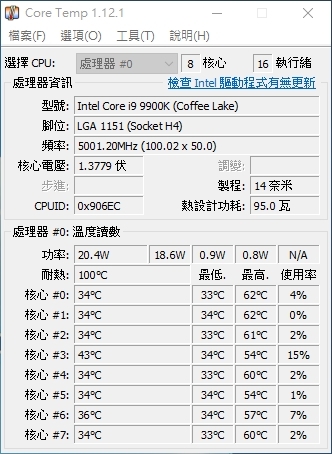

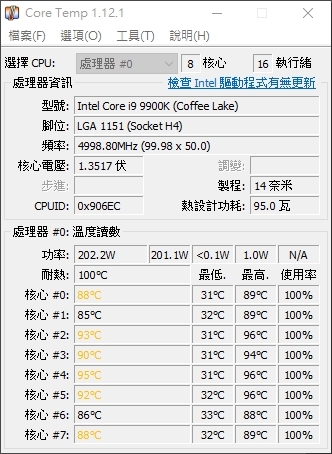

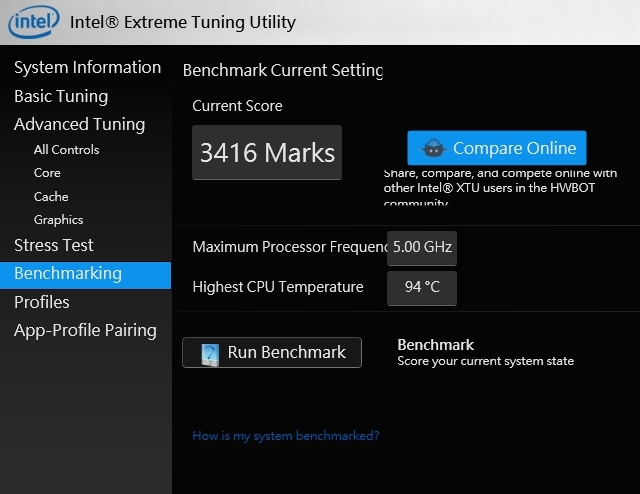

CPU 重載溫度測試 Intel XTU 空冷 94-96 度

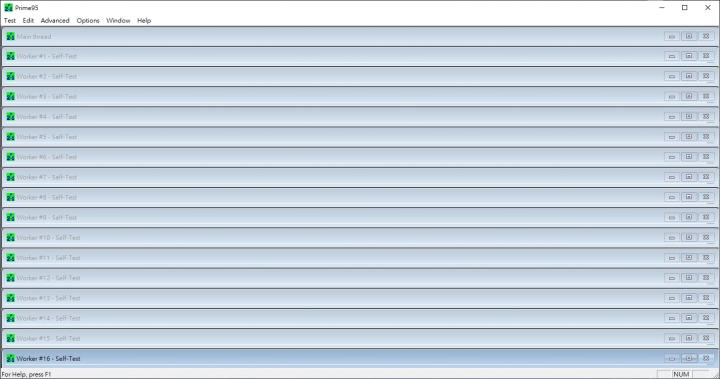

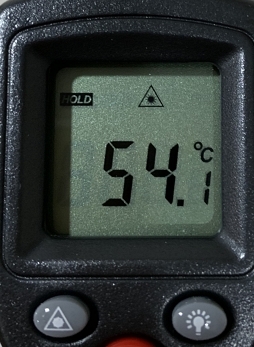

MOS散熱片區域經過 PRIME95 燒機重載約1小時左右溫度最高上升至54度





比一般沒有熱管或貼片的大約降了15-20度左右
整體的散熱鰭片+熱管設計+導熱貼片可有效的降溫
並避免MOS再多核心高頻下避免處在高溫的條件，間接延長整體使用耐久度

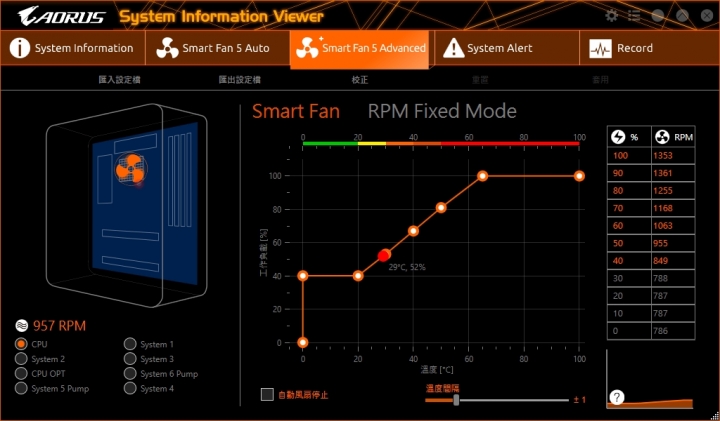

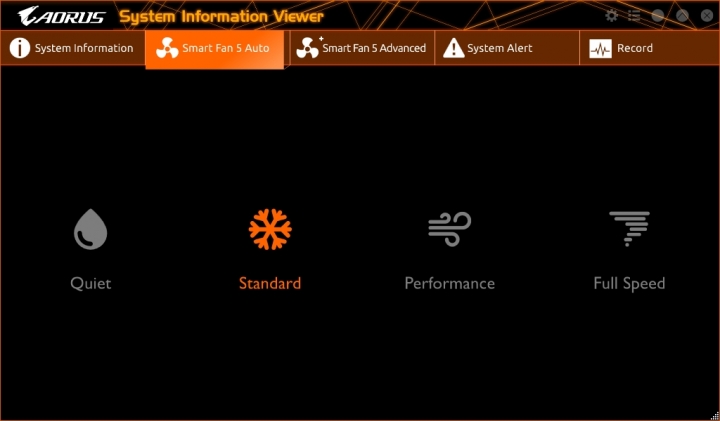

軟體方面除了技嘉 APP Center以外，如果要控制風扇
可以透過板的SIV底下的 SmartFan5 進行各種微調
算是歷經了幾次改版後比較重要跟實用的風扇控制功能

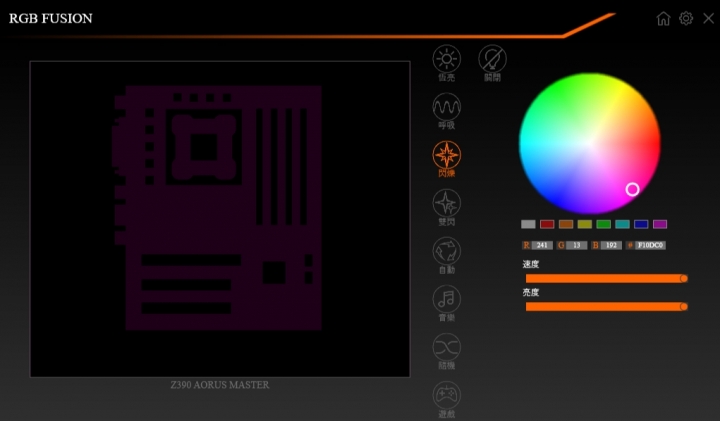

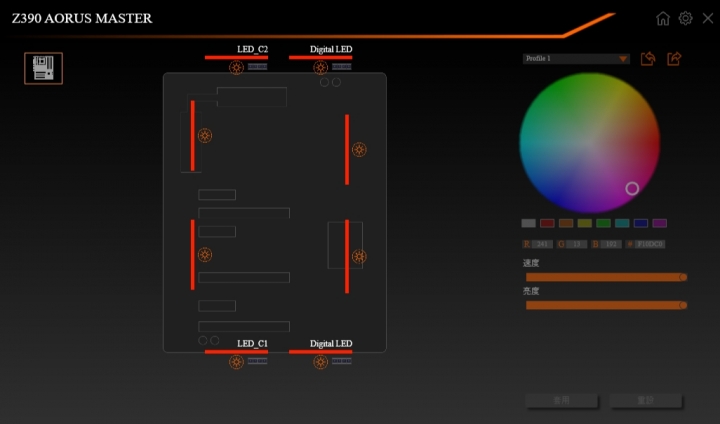

而RGB控制因為MASTER發光區域稍微多，能控的區域也較多燈光可玩性也較廣




-------------------------------------------------------------------
Z390 AORUS MASTER 搭配 9900K 空冷5G ALL CORE 以及散熱測試心得

如一開始所提到 Z390 AORUS MASTER 這次的價格跟布局用料
算是比較也剛好符合多數玩家的需求，壓在萬元以下的中高階主流超頻版
整體來看不論是用料、規格、包含散熱解決配置方案整體算蠻優秀的
尤其是熱管跟散熱鰭片相輔相成效果加倍，用重塔空冷就能達到穩定5G

如果要追求更安靜或者往上超換成AIO 240或360的溫度壓制力會好
Z390 AORUS MASTER這次在Intel平台表現綜合評比也是前幾名的高階Z390板
希望後續能夠繼續維持這個路線跟定位，並且拓展到跨平台持續保持或甚至A板MASTER?
或有機會可以再出稍微在高階一點介於 MASTER 跟 XTREME 的中間讓產品線更完整齊全
