前陣子捏下去把工作平台換到 X99，原先 itx 主機的 SFX PSU 跟 DDR3 就放在那邊養香菇
想說挑個核心零件續命一下把家裡的舊 AMD 平台淘汰掉
不過省電倒也不是主因，比較涼才是真的
雖然一開始是相中 itx 的版本，一方面 SATA 多，再者剛好有 mini PCIe 可以用
不過台灣好像沒賣加上沒有 PCI-E x16 後來就作罷
標榜具備突波與靜電防護，採用被動式散熱，同時支援標準與低電壓 DDR3 記憶體
支援 windows 7 與 windows 8.1
雖然沒有特別講，不過官網上面其實已經有 windows 10 的 driver 可以下載
盒子背面基本上就都是功能跟用料介紹

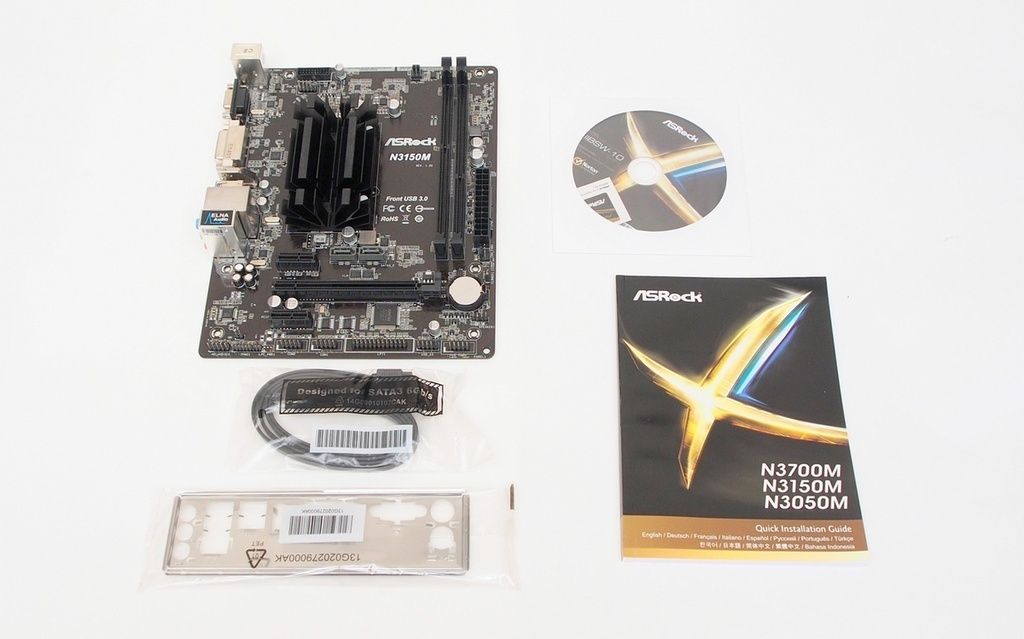

內容物包含主機板、SATA 線材、I/O 擋板、驅動光碟跟說明書
接著看到主機板本體

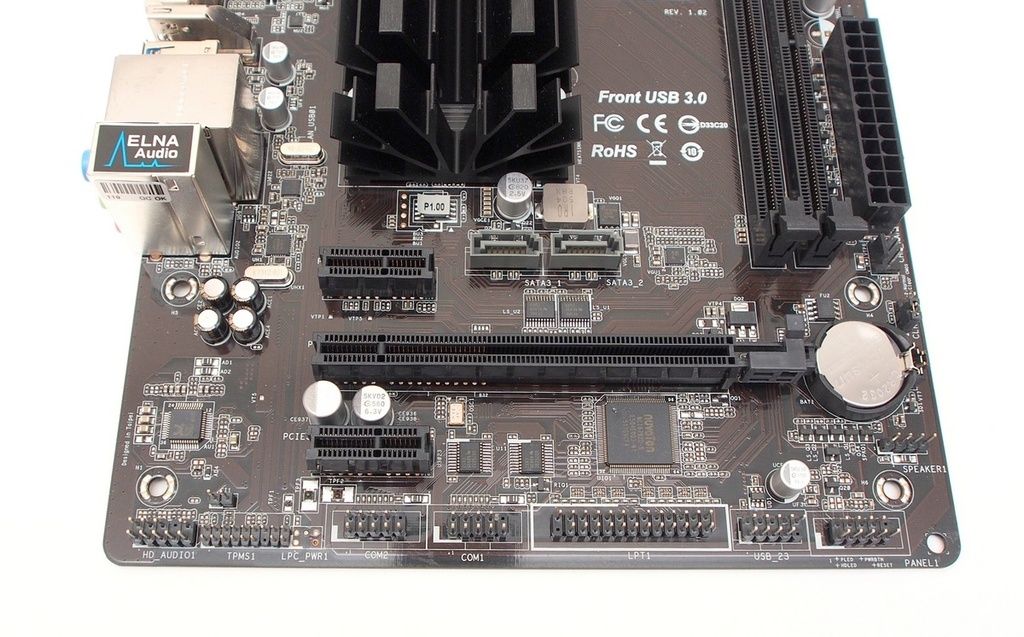

N3150 跟上一代 J1900 同樣擁有 4 條 PCIe 2.0 通道
在 ASRock N3150M 上以兩條 PCI-E x1 加上一條 PCI-E x16 (@x1) 的方式呈現
比較可惜的是 PCI-E x1 的尾端沒有劃開，沒辦法接其他卡降速跑
兩組 SATA3 (6Gbps) 放置在主機板中間的位置
底下留有 LPT、COM port x 2、TPM 以及一組 USB header

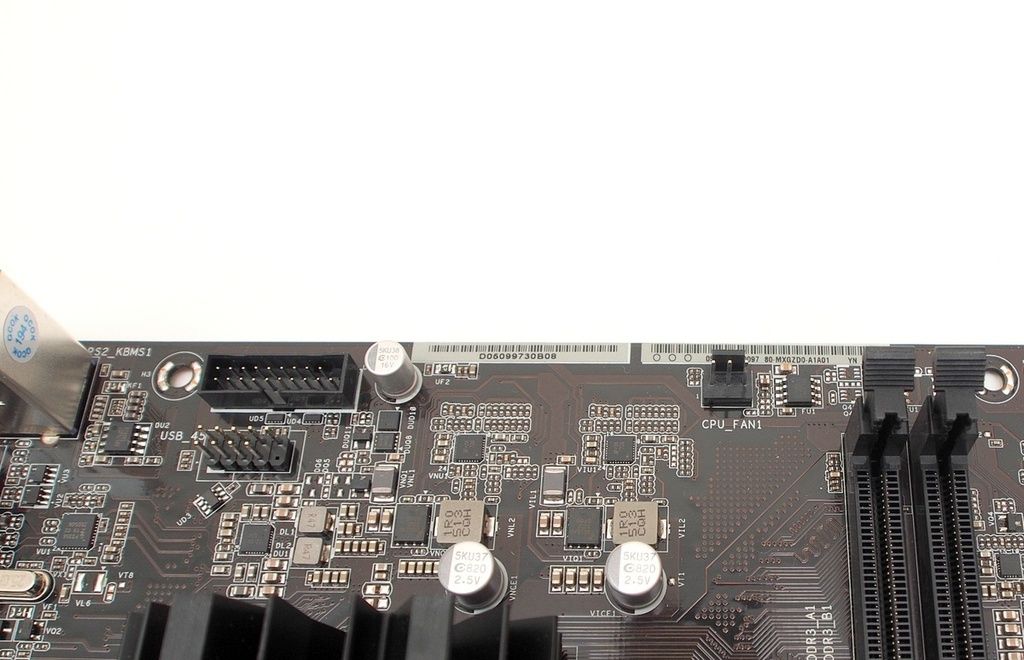

另外一組 USB 2.0 跟 USB 3.0 19pin header 放置於主機板上方
雖然這張板子預設是單純採用散熱片進行被動散熱
不過頂部也預留了一個 3pin cpu fan port 提供使用者加裝風扇的方便性

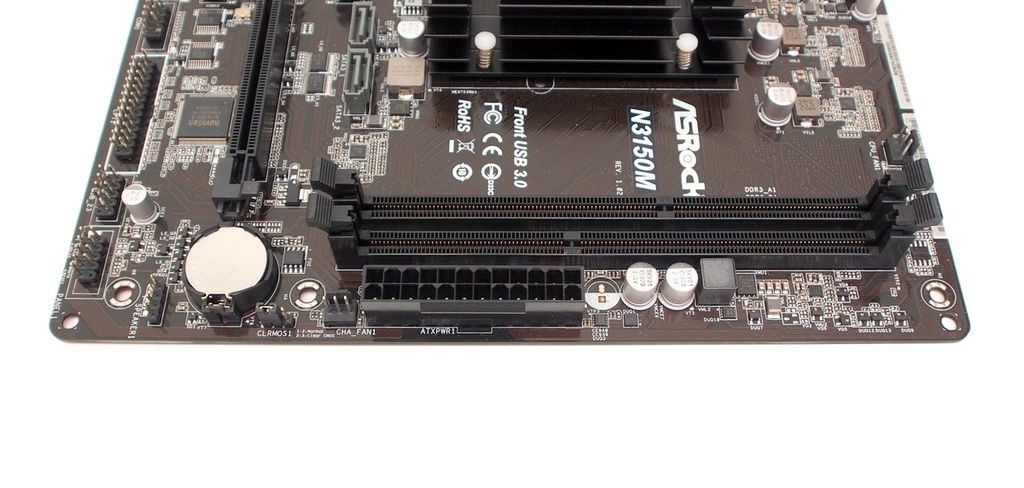

兩組 DIMM 最大可支援至 DDR3-1600 16G 雙通道，比較特別的是兩隻 DIMM 方向相反
供電部分只需要一組 ATX 24pin 即可

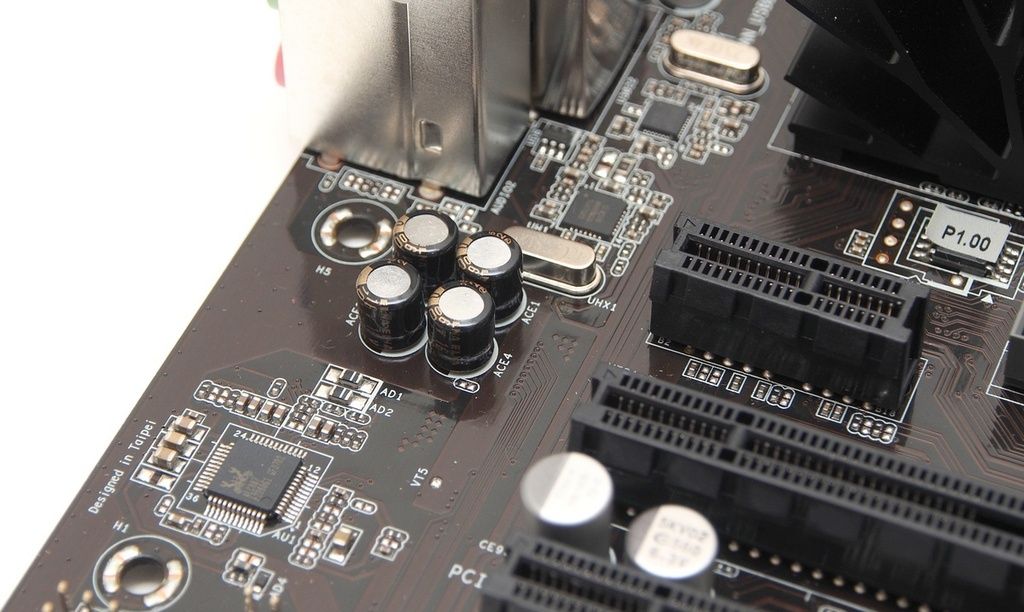

音效方面採用 Realtek ALC887 搭配 ELNA 音效電容
網路則是選用 Realtek RTL8111GR，支援傳統 WOL 以及 WOW

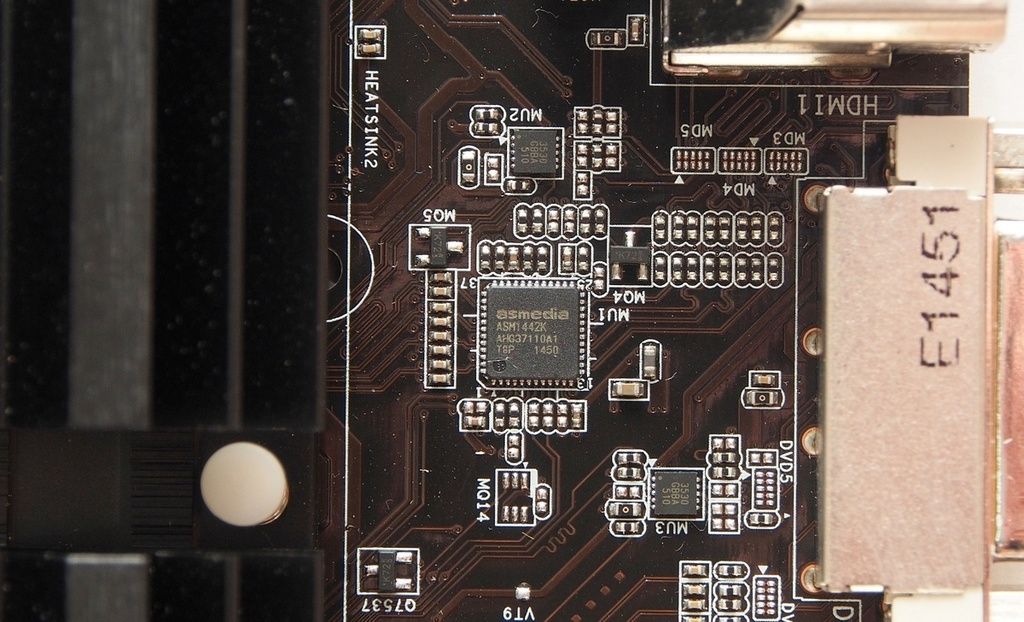

透過一顆 asmedia ASM1442K 轉出 DVI 跟 HDMI 介面
雖然這次標榜可輸出 4K，但因為 HDMI 並不是 2.0 規格，所以 4K 部分最高只能支援到 30Hz
如果是相中 4K 支援而來的朋友就要多加注意了

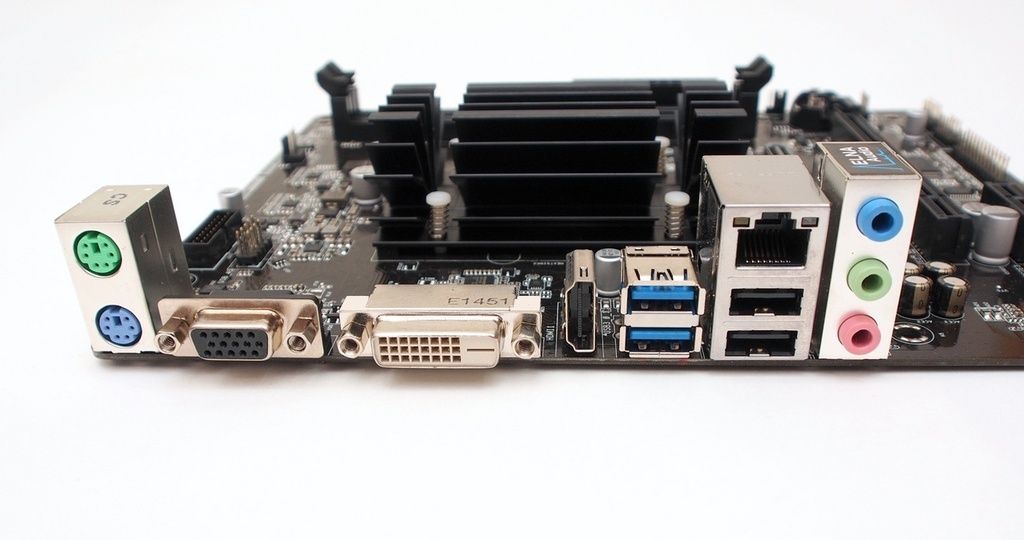

在背板 I/O 部分，提供兩組傳統 PS/2 介面，USB 2.0 x 2、USB 3.0 x 2
顯示輸出則是給了比較常用的 D-Sub、DVI、HDMI 組合

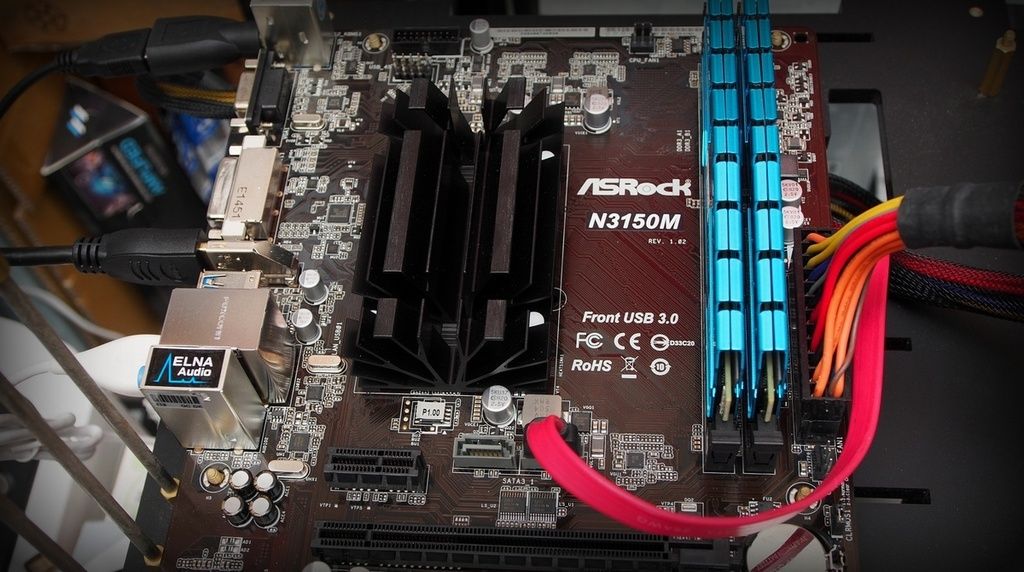

接著就上機簡單測一下吧，在新機殼來之前先把系統裝一裝
======================================
測試平台：
MB：ASRock N3150M
RAM：Crucial Ballistix Sport XT DDR3-1866 8G x 2 @ 1600
HDD：Kingston HyperX 3K 90G
PSU：FSP Aurum S 550w
Chasis：Lubic Stage Layout Case v3
OS：Windows 7 SP1 Ultimate x64
======================================
在系統部分，由於我不打算當白老鼠去玩 windows 10，也不想裝難用的 8.1，老樣子先裝個 win7
然而跟新的 skylake 一樣，Intel 在這次的 braswell SoC 也取消了對 EHCI 的支援
雖然之前 mobile01 就有人寫教學要怎樣手動把 driver 加進去
不過 ASRock 官方有提供一個自動工具，就順便用一下
直接選第一個 "create a windows 7 installation disk with a usb device"

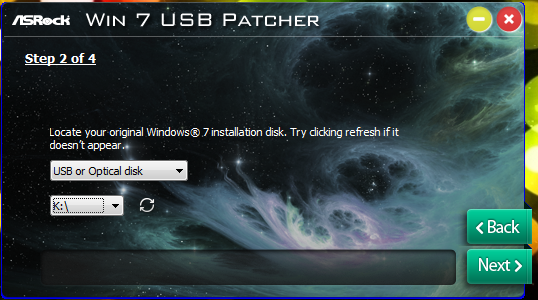

step 2 會要你選則原版 win7 安裝片的來源
step 3 選擇要輸出的隨身碟代號，工具本身會對隨身碟做格式化的動作
如果裡面原本有擺其他東西記得先 copy 出來因為之後不會出現詢問對話框
然後就按 start 讓他慢慢跑，他會先做完之後才對隨身碟寫入
所以一開始沒看到燈號在閃是正常的
至於要多久才會弄好就看電腦跟隨身碟速度，大概花 10~15 分鐘左右
平台資訊一覽，內建的 Celeron N3150 預設 1.6 GHz，Turbo 2.08 GHz
相較於上一代 J1900，主要的改進都是在內顯的部分
多了 4K 輸出跟 ClearVideo HD 技術，HEVC / H.265, VP9 硬解支援
螢幕同時輸出數量也從原本的 2 台增加到 3 台
值得一提的是 GPU-Z 0.6.5 在 braswell 上開啟會造成 BSOD
查了一下才發現是已知問題，下一版才會修正
DXVA checker 顯示的內容，其中 HEVC 可以支援到 8K 不知道真的還假的
放個 4K 60M 烤鴨基本上無壓力，至於軟解嘛....你知道的
至於採用被動散熱對於性能會不會有影響
以 aida64 的穩定性測試來看是沒有出現掉頻的現象，最高溫大概在 55 度
不過因為這是裸機測試
如果裝進機殼的話建議還是要有風扇來輔助散熱
整機閒置功耗約落在 19.3 瓦

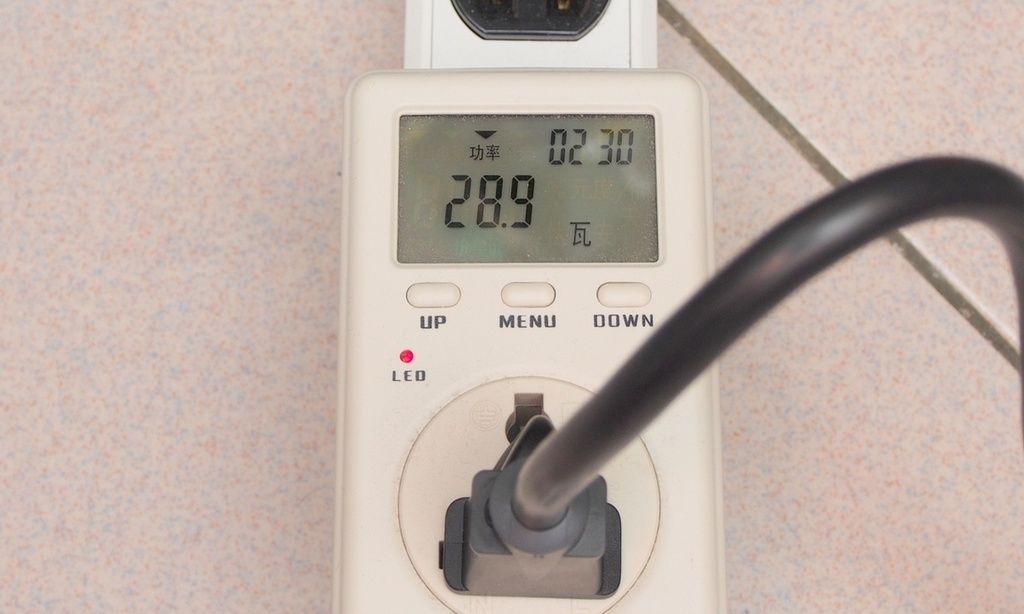

全速約 28.9 瓦
接著跑些常規 benchmark 數據供參考
3DMark
PCMark 7
Super PI 1M

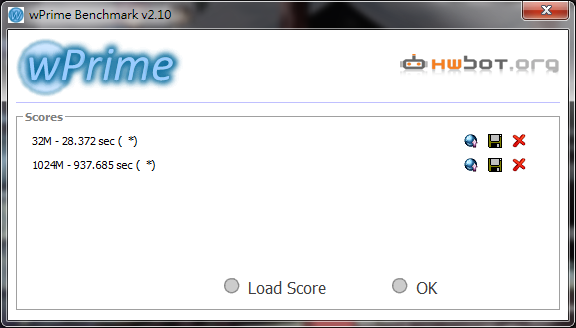

wprime，32M，23.372s，1024M，937.685s
AIDA 64 記憶體頻寬測試

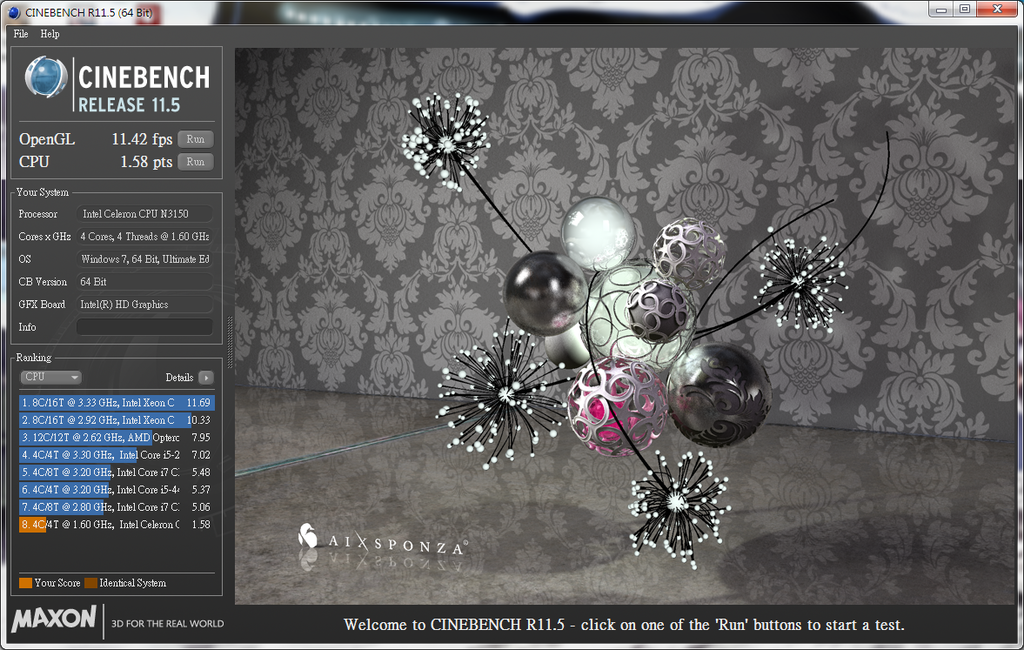

cinebench r11.5

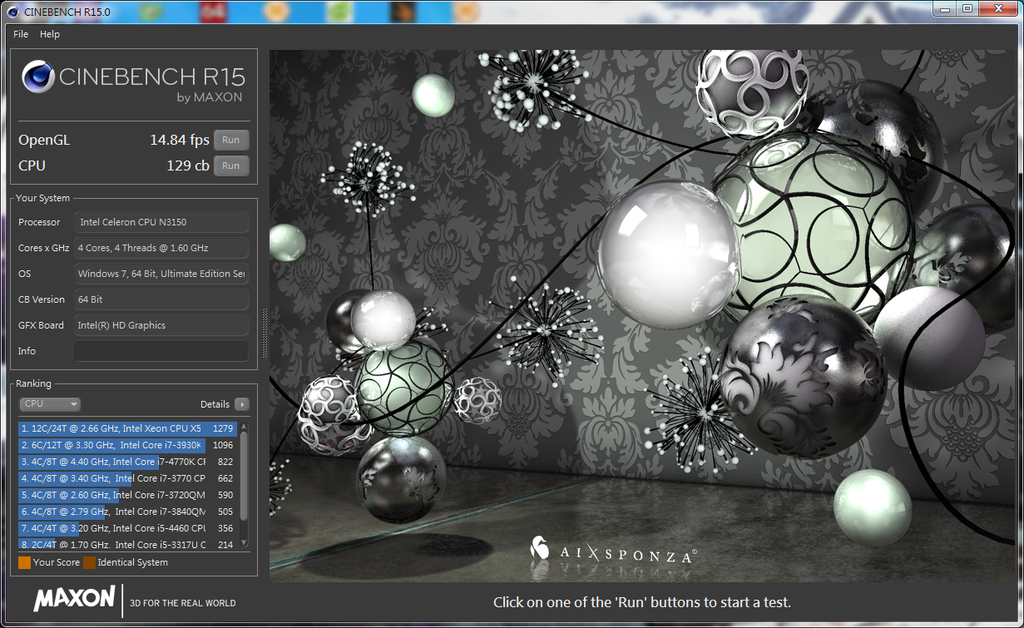

cinebench r15
Resident Evil 6
1920 x 1080, FXAA3HQ, High
unigine heaven extreme
unigine valley extreme
就整體而言，新的 braswell 相較於上一代的 J1900 在功耗上我個人是覺得沒有太顯著的變化
定位上依舊比較適合一般上網文書或是簡單的 HTPC 用
如果你已經在用 J1900 的話基本上沒什麼理由去更新

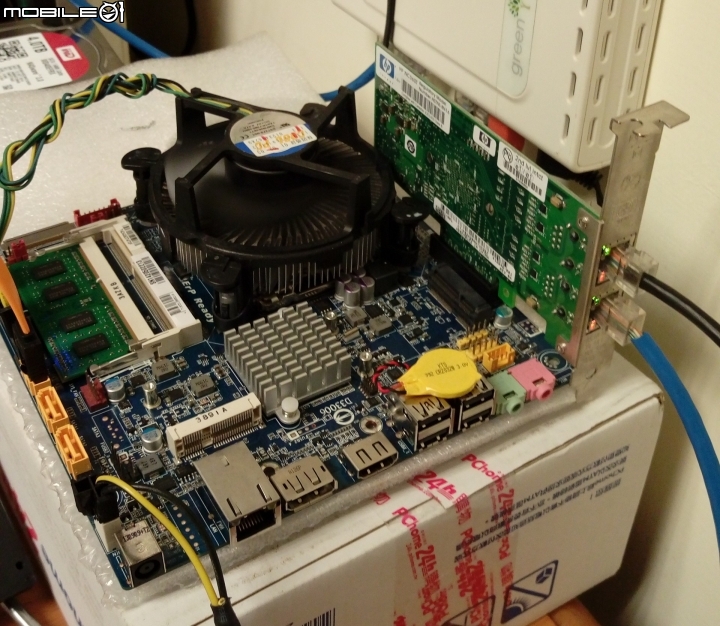

然而相較於我現在 nas 用的 1037u 來說，至少發熱量部分有著很顯著的改善
(考慮要不要兩台對調，順便試一下 M1015 能不能用在上面)
當然啦，使用 g1840 搭配 h81 之類的組合也是一種選擇，無論是性能還是擴充能力都來的更好
只是價格上就還要再高一些，同時便宜的 h81 板通常沒有 HDMI 介面
至於哪種比較適合就因人而異了
