台客兄我也試玩了不少片Z77..大部分定位在中高端的產品均能穩定站上2666MHz
如:
Asus Maximus V GENE
Asus P8Z77-V DELUXE
Asrock Z77 Extreme4
Asrock Z77 Extreme6
GIGABYTE Z77X-UD5H
GIGABYTE Z77X-UD3H
MSI Z77A-GD65
而近期台客兄看到另個論壇的玩家一直在玩GIGABYTE Z77X-UD5H
雖然經過上次的事件後,我已經不太碰GIGABYTE的產品!但在看評測後決定再給
它一次機會,入手了GIGABYTE Z77X-UD5H
起先在入手前就已經先注意到為啥這片主機板在最後一條PCIe插槽要貼一張紅色警語
強調最後一條PCIe插槽要使用IVY的CPU才能使用!?
於是入手後就先從PCIe來做測試..一開始不信邪裝上顆SNB 2600K結果果真PCIe X4變成裝飾品
不過這官方已經事先告知,所以這問題是在預料中的事
那就乖乖換上顆IVY 3770K來玩玩吧!..果真換上IVY後PCIe X4又就恢復一切正常的功能了!
這還真是個奇怪的設計XD
就當小弟正在驗CPU IMC體質時,稍微條了一下BCLK時..PCIe X4插槽又變成裝飾品無作用了!
文字敘述大家可能看的比較沒有概念,那用影片來呈現相信大家就看的很清楚!
PS:單手攝影如畫面晃動照成你噁心想吐,請盡早就醫..台客兄關心你(妳)...啾咪^.<
既然發現了問題那就分析了一下SNB跟IVY的架構後了解
SNB CPU Lanes規格為:可以跑 X16或是X8+X8
IVY CPU Lanes規格為:可以跑 X16或是X8+X8或是X8+X4+X4
恩哼!..不知道大家看出差異性了沒?

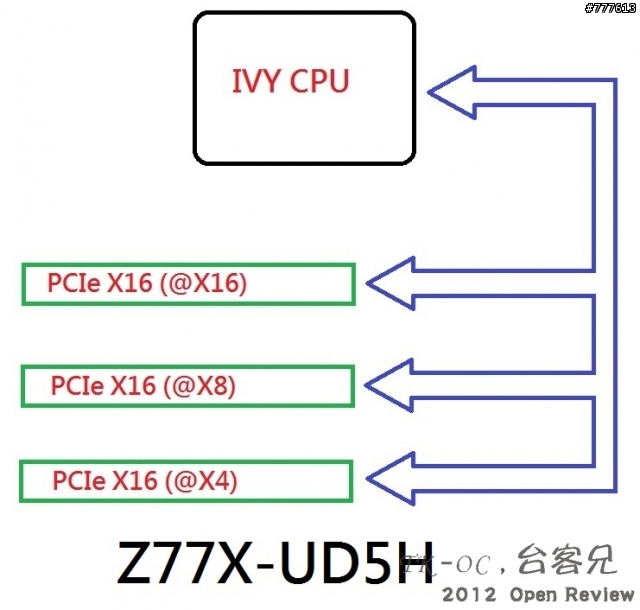

台客兄簡單分析一下GIGABYTE Z77X-UD5H的PCIe架構
由上圖可以看出Z77X-UD5H的PCIe全部都是直接從CPU拉出來所以在動過外頻
會直接導致PCIe X4頻率無法同步而直接失效.....冏
這應該可以說是Z77X-UD5H設計缺陷吧,既然都有告知要使用INY CPU才能使用PCIe X4插槽
相信他們內部應該也會知道這樣的設計就算用IVY CPU只要動過外頻也會導致
頻率無法同步而直接失效,這點怎會沒有告知呢?
----------------------------------------------------------------------------------
再來台客兄換另一家一樣有提供三條PCIe插槽的主機板來做比較看看是不是也會出現同樣問題?
對照組使用MSI Z77A-GD65..直接看影片吧!
PS:單手攝影如畫面晃動照成你噁心想吐,請盡早就醫..台客兄關心你(妳)...啾咪^.<
影片中可以看出MSI Z77A-GD65就算動了外頻這選項PCIe X4依然可以正常運作!

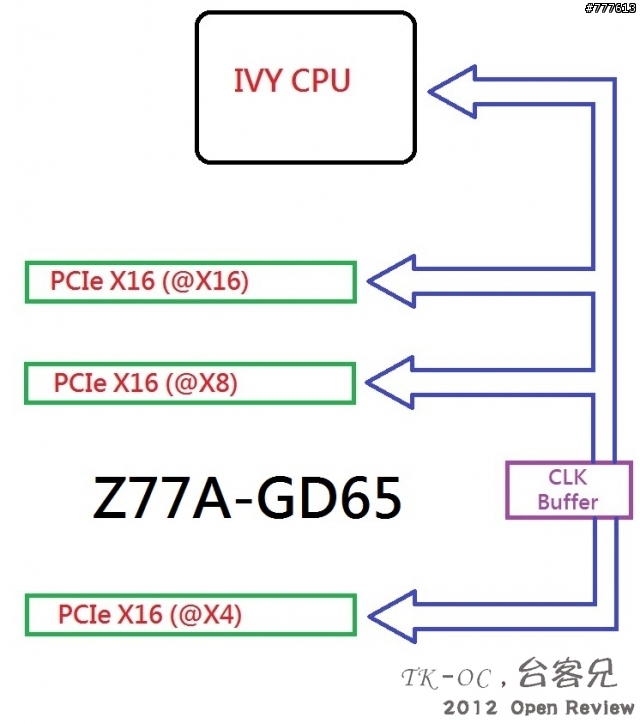

在分析了一下Z77A-GD65的架構
以MSI這片來看他們的第三條PCIe X4中間還有透過個CLK Buffer來做調節所以並不會造成
像Z77X-UD5H動過外頻造成PCIe不同步而GG!
而Asus跟Asrock第三條PCIe X4則是透過Z77晶片提供完全沒透過CPU所以當然不會有技嘉那問題
結論:____________<-----大家自行填寫吧!
~END台客兄~
!
