請教一下ASUS RAMPAGE III EXTREME PCI-E問題，謝謝

hardaway459
個人積分：0分
文章編號：31992440

0分

樓主

2011-11-15 11:28

請問一下，我的主機版是ASUS RAMPAGE III EXTREME，之前使用上都沒有問題，PCI/PCI-E
插槽也都夠用，由於近日顯卡組了個SLI，於是問題就產生了@@一張卡就站了2個插槽，所以顯卡我只
能插PCI-E 1和3(圖片說明這樣都有跑*16)，但我的音效卡是PCI的，被3的檔到了><"上網查了一下
各種轉接或延長的東西，似乎都無法完全吻合，比如說PCI-E轉PCI的卡，看起來是不錯，但也查了一
下文，似乎檔版那邊會重疊卡到，導至Port對應不到機殼....，再來就是PCI的延長線，看起來是完全
沒幫助丫，再怎麼延長我的機殼對應的孔位也不同，根本無法使用，請問這種情形下，是否只能捨棄音
效卡了(因為不再想買一張PCI-E的音效卡)，最後再提問一點，就是PCI-E*16和*8的差距影響大嗎??
因為我另一台電腦有PCI-E的音效卡，最壞的打算就是2張音效卡對調，但這樣的話，變成

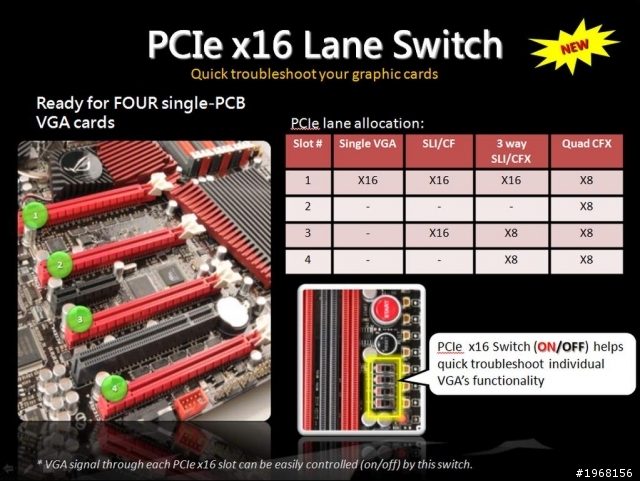

ASUS RAMPAGE III EXTREME插了3張PCI-E的卡，我看下圖說明是有點不太懂，這圖的意思是說：
只插單張PCI-E時可以跑*16，插2張時，因為2被1佔用了，所以只能插3，也就是1和3都是*16，
如果1和3都插了(雙顯卡用)，我再從2和3中間的PCI-E插一張PCI-E的音效卡的話，那我這三張卡
分別是跑多少，看不太懂0.0請大大解答一下了，謝謝回答。
請教一下ASUS RAMPAGE III EXTREME PCI-E問題，謝謝

還是有更好的裝法??請各大大提供一下意見，謝謝。

2011-11-15 11:28 發佈

文章關鍵字問題

kurumi_nanase

kurumi_nanase
個人積分：0分
文章編號：31995046

0分

2樓

2011-11-15 13:08

1.用PCI-E16X轉接延長線把3的拉到pcie4x上，卡鐵片改成短板或是用長鏍固定機殼要夠高就是了...
2.插1+4 2+3不能插任何卡在bios把顯卡頻寬把2+3的卡成1試看看，限定機殼底要深就是了...

hardaway459

hardaway459
個人積分：0分
文章編號：31997062

0分

樓主

2011-11-15 14:28

kurumi_nanase wrote:
1.用PCI-E16...(恕刪)

1。這個我當初在查資料的時候也是有想到換成短版，但不知如何找起><"因為我問過賣延長線的店家，
他說沒有附短版，所以一直很猶豫，怕買了最後還是不能用。
2、所以大大的意思是，16X是可以任意變更位置的囉??我以為是定死的說，比如就1、3是可以16X，
好的，我回去試試看，把1、4的16X打開，其它2個關掉(但我不曉得關掉後是怎麼跑??1X or 8X??
總之回家試試先，感謝了。

kurumi_nanase

kurumi_nanase
個人積分：0分
文章編號：31997566

0分

4樓

2011-11-15 14:48

1+2共用一組16x 3+4共用一組16x 所以
插1-2張是(1)16x (2)1x (3)16x (4)1x
插3張(1)16x (2)1x (3)8x (4)8x
插4張因為共用所以會降成(1)8x (2)8x (3)8x (4)8x
同理插1+2+3 會變成(1)8x (2)8x (3)16x (4)1x
插1+3+4 會變成(1)16x (2)1x (3)8x (4)8x
bios要設就是了

hardaway459

hardaway459
個人積分：0分
文章編號：31998391

0分

樓主

2011-11-15 15:24

原來如此，剛也去危機找了一下PCI-E的介紹了，大大解釋後就更清楚了解了，再次感謝^^

所以如果要玩雙顯卡或是其它配件需要用到X16的話，為了不造成降速，就得1丶3一組，2、4一組
這樣的裝法囉，懂了^^

關於你說的方法1，你說用X16轉接延長線拉到X4，我去找了一下實物圖片，發現X16延長線應該是
不能接到X4上面，長度就不一樣了，會卡到，我之前的想法是在X4這個槽把它轉成PCI，有這個產
品“PCI-E轉PCI“，只是當初考慮短版不易取得所以就做罷(因為我有問過賣轉卡的賣家，他說沒
有附短版)。，再加上大大說明會有降速的問題，所以暫時傾向方法2。

關於大大提的方法2，我原本就是這樣接的，我裝在1和4上面，所以原本的PCI音效卡是可以裝上沒
問題，只是那時朋友說這樣裝的話，顯卡就沒有辦法2張都是X16，所以我才苦惱了好久，不過看到
大大這樣解釋，那我裝在1和4再加上PCI的音效卡，似呼根本就沒這問題啦，三張卡裝上去的情形
就像這樣：圖片上的1：顯卡1號X16,，圖片上的4：顯卡2號X16，2和3不裝任何配件，PCI音效卡直
接裝上，完全不需要任何其它輔助即可完成我的需求啦，我的機殼插槽4是放得進去沒問題的。

而且大大所言，1、2是共用X16，3、4是共用X16。那我要進BIOS裡設定成這樣嗎??假想，因為我
沒有進BIOS看過><"

1：X16，2：X1，3：X1，4：X16，類似設定成這樣對吧。

最後，我附的圖片在主機版上有個PCI-E X16的Switch，意思是說在BIOS改好設定後，這個PCI-E
X16控制器也要改成：1、4開，2、3關嗎??還是直接在主機版上改就可以了，再次感謝大大回答。

kurumi_nanase

kurumi_nanase
個人積分：0分
文章編號：31999216

0分

6樓

2011-11-15 15:58

1.我指的是轉接延長線插在3上往pcie4x上拉，不是插在pcie4x上，除非是單槽的顯是卡吧，不然直接往上拉的話雙槽的一樣會檔到你的pci，往pcie4x的方向不就會有二槽的空間，只是就沒有pcie4x可用。
2.我的那張板子跟你的不是同一張不過都是華碩的，我的純只有bios可設沒有硬體設定，主要因該是要以體設定為主吧。
3.pci轉pcie卡是有不過是1x的很少見我只看過一次，pcie 1x轉pci到是有滿多的，只不過不劃算有點浪費頻寬..

l1222927

l1222927
個人積分：7分
文章編號：31999591

7分

7樓

2011-11-15 16:14

那個圖的意思是說
如果你只插一張pci-e 16x的vga
可以插在 1or3 是用到16x的頻寬
如果你要玩雙卡(sli&cf)
基本上應該都希望是雙16x 那就要裝在1跟3
2&4是只有8x的頻寬的
簡單的說
pci-e 1-->16x
pci-e 3-->16x
pci-e 1+3-->16x+16x
pci-e 2-->8x
pci-e 4-->8x
pci-e 1+2-->8x+8x
pci-e 3+4-->8x+8x
pci-e 1+2+3+4-->8x+8x+8x+8x
pci-e 1+3+4-->16x+8x+8x
pci-e 1+4or2+3-->沒試過可不可以run

至於那個switch 是關閉跟開啟對應的4條 pci-e 16x
關到off 那條pci-e 16x就沒作用了

另r3e asus官方建議如果要玩3 way sli 請插1+3+4

本身也是用r3e + 6970cf

hardaway459

hardaway459
個人積分：0分
文章編號：32000270

0分

樓主

2011-11-15 16:44

kurumi_nanase wrote:
1.我指的是轉接延長...(恕刪)

方法1瞭解了，晚上回家後再打開機殼確認一下。希望能行啦，PCI-E X4不能用應該是無所謂了，因為
也沒有要再加裝任何配件了，先滿足目前需求最重要^^

至於PCI-E轉PCI，如果有短鐵片能解決與機殼I/O位置問題的話，我也不在呼是不是浪廢了一個PCI-E
X4的啦，至少可以滿足目前需求就好^^總之再次感謝大大教導，謝謝。

hardaway459

hardaway459
個人積分：0分
文章編號：32000388

0分

樓主

2011-11-15 16:49

l1222927 wrote:
那個圖的意思是說如果...(恕刪)

聽大大說明，我終於把這圖看懂了@@確實依圖來看，是沒有說明如果插在1和4是否都能跑到X16，
不過我可以確定的是可以運作沒問題，因為最早我就是雙顯卡插在1和4的地方，然後再上一張PCI
的音效卡，完全沒有問題，那麼如果我要再試一下這一塊的話，那我再插到1和4的話，有什麼方法
可以讓我確認插槽1和4的顯卡是否有跑到X16呢??

謝謝各位幫忙。

l1222927

l1222927
個人積分：7分
文章編號：32001762

7分

10樓

2011-11-15 17:48

基本上如果你要跑"雙"顯卡都16X 只有一種接法
就是1+3~然後其餘的兩條PCI-E 16X(就是2跟4)都不能接介面卡或顯卡
不然16X的頻寬會被分享掉
例如 PCI-E 16X 1&3 你各裝了一張顯卡但是在PCI-E 16X 2或4 裝了一張PCI-E的介面卡
那抱歉你如果裝到PCI-E 16X 2 那 1&2就共用16X，也就是1+2-->8X+8X
同理如果介面卡你裝在PCI-E 16X 4 那就是3+4-->8X+8X
總而言之那4條PCI-E 16X只有32X的頻寬
而且只有PCI-E 16X 的1&3可以到16X
PCI-E 16X的2&4設計上就各只有8X

當然有板子是4條都可以跑16X的用橋接的方式不過~不便宜就是了
