今年的ITX可說是大放異彩
不管是INTEL的H67,還是AMD的APU,各家廠商無不打出代表自己特色的ITX主機板
但是H67 ITX離一般民眾可接受價格還是差那麼一滴滴
所以廠商就順勢推出了和H67相差不多的H61 ITX主機板
技嘉這次H61的腳步 其實慢了一點 但是幾經評估後終於還是上市與大家見面
盒內配件一覽 後I/O檔版 說明書 驅動程式光碟 SATA排線X2
直接來看本體囉 其實技嘉已經出了很多塊ITX產品
佈線大致上都不會變更太多 也因此像是小牧童散熱器等 都是不會有干涉等問題
晶片組散熱上打著GIGABYTE字樣
旁邊則是SATAIII插槽 但是卻只有兩個 若是有擴充需求可能就非常不足
另外一邊則是CPU 4PIN電源供應
DD3一般DIMMx2 CR電池採取平放方式
側邊則是有FAN3PIN接腳 以及機殼前置PORT
電源迴路一覽 另外左邊為CPU FAN接腳
採用的並非為NEC方案 而是Fresco FL1009晶片 目前看到F牌也越來越多廠商採用
主機板後面輸出PORT
D-SUB DVI-D HDMI都各一
最左邊為S/PDIF同軸和光纖輸出各一
USB2.0x4 USB3.0x2 E-SATAx1 RJ45x1
3個音源接頭(音源輸入/音源輸出/麥克風)
背面依舊採用foxconn小背板
可以看到許多元件都移到背後
拿出之前購買的GAH55N來排排看
其實大家可以看出來就如我之前說的 佈線其實沒多大變更
不過這款H55N上了875K一年都很順利 沒甚麼大礙
將散熱器拆下 可以看到晶片組和ITE晶片
散熱器周邊則是有保護墊片 用兩顆螺絲固定
這次採用的CPU為2600 白盒版(網路購得)
因為H61本身上K系列也無意思
所以直接拿到可以上到最頂的CPU 2600
記憶體則是採用之前H55N使用的金士頓LOVO 2GBx2記憶體
個人的原則是 既然是測試ITX主機板
那就是要搭配ITX機殼一起來玩
不然單單測試ITX主機板怎能讓大家知道ITX的短小精幹的威力所在
因此這次採用了coolermaster Elite 100來與大家分享
裝這咖機殼的時候要注意
1.POWER請先拆下
2.前面板拆下 否則你硬碟架拿不下來
硬碟架翻過來 2.5"和3.5"我分別是這樣安裝
其實說明書還有其他裝法 創意無限 不過我還是採取最保險的方案
(其實是看不懂說明書)
最後鎖上主機板的時候請注意要上POWER的鎖柱
經過一番苦戰之後 就完成囉!
不過因為SSD和HDD的距離過遠
不能共用一條SATA電源排線 因此又多用了大四PIN轉SATA電源線接SSD
相信每個人裝完屬於自己的ITX機殼都特別會有成就感一番
對了 裝主機板前別忘了要上後檔板
很多人上的爽歪歪 全部弄好了才看到沒裝檔板

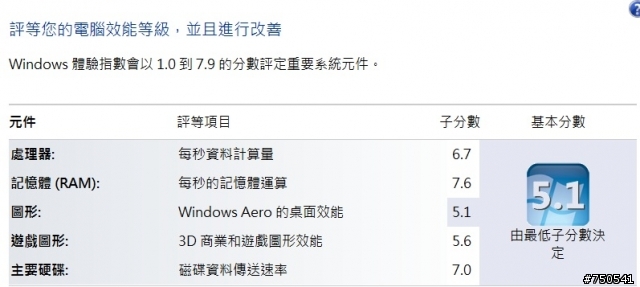

進系統簡單測試幾個項目
先打開CPU-Z檢查一下 確定為2600 預設時脈為3.4Ghz 為4C8T架構
另外也確認GAH61N-USB3為B3版本
CPU溫度為44度左右 在原廠扇和狹窄的ITX機殼內算是表現不錯
簡單測試多核指標軟體CINEBENCH 11.5 大致上成績就落在預期範圍內
既然主機板名稱都寫著USB3 那當然要測試一下USB3.0
不過這邊的測試可是真槍實彈 跟一位朋友借了兩隻USB3.0隨身碟來測試
這次的測試主角為下面的旋剛[color=#000]Flexi-Drive Extreme Duo 16GB USB3.0隨身碟
這邊就讓人有點害羞 小弟先拿簡單的一部份的同人資料夾
來測試多零碎小檔測試(裡面大概有兩百本同人誌的零碎檔案)
這種測試其實會最慢 因為傳輸檔案過於多並且零碎
先將隨身碟插到USB2.0上測試 4GB的零碎檔案大約11分鐘多傳輸完畢
每秒為6.07MB傳輸量
接著將隨身碟插上USB3.0插槽測試
一開始速度很快 不過檔案過於零碎 傳輸時間一久速度也很快就降速下來
最後以八分多鐘的時間傳輸完畢 每秒傳輸量為8.08MB
第二個測試就是單檔大檔測試
這個就是USB3.0的拿手之處
這次先插上USB3.0插槽 2GB不到30秒就傳輸完畢
每秒傳輸量為85.78MB
接著插到USB2.0插槽測試
需要一分多鐘才傳輸完畢
每秒為29.66MB 快將近三倍的速差
接著做個簡單影音測試 直接拿最重LOADING的SNSD少女時代四合一影片測試
都沒動到就可以直接撥 使用率大約在70~50%間跳動
最後做個耗電量測試 IDLE非常省電 只有36~41W 而且這是四核心的CPU
我只能說INTEL在能源控制方面還是做的比較好點
使用IBT燒機會衝到130~120W之間
不過大概一般使用情況都不超過100W或者更低
大家可以看看ITX機殼是多小
旁邊的是ANTEC P182機殼 簡直就是小鳥依人
當然這還不是最小的ITX機殼 像是ABEE的S10是我心中的夢幻小機殼
coolermaster Elite 100 ITX機殼也表現不錯 但是唯一的缺點就是附帶的POWER太吵
不過夏天開電風扇大概都把聲音蓋過去了
總結:技嘉在ITX主機板方面,其實下了不少苦心
當初的H55N也是在台灣第一個上市的ITX主機板(ZOTAC水貨不算)
後續推出的H67 ITX也頗受好評,不過H61的腳步就慢了一步,但總歸還是出了
必須要說此款主機板的缺點就是SATA插槽真的稍嫌過少 建議至少像富士康H67S還保有三個
不過也有許多ITX機殼本身機殼的限制也只能用到兩個SATA插槽 除此之外價格也算是還不錯
至於安裝小牧童等ITX專用散熱器也不會干涉,算是一款可以給基本裝機使用的ITX主機板
