「請益」CPU主板腳位。(以解決)

oinzuka

oinzuka
個人積分：44分
文章編號：28705277

44分

樓主

2011-06-19 11:01

學了組電腦數年~
DIY菜單、相容性、故障排除、用料研究，以及冷熱對流..等等
但是還是有一個問題
關於腳位的部分
因該不是指CPU有幾根針腳，我說的對吧? 滾來滾去

譬如說~ 1155就有1千5百5十5根針腳~

但是關於腳位上的制定和判別上
因該怎麼說... (思考
Socket 775 1156 1155 1366 等等
或者AM3 3+ AM2之類的
是因為什麼，而制定出1366這個數字呢?
為什麼不是1440?
為什麼不是AMC-?
這是我納悶的點

當然也知道可能防呆裝置可能不同
或者針腳數的排列組合也不一樣
問題是
這些數字是從何而來的? 滾來滾去

因該不會是I爽就叫1366吧?

因該該不會A開心就叫AM3+吧?
因該有來源的，不是嗎?

還是只是我多心了，真的是爽就叫1366~ orz

2011-06-19 11:01 發佈

文章關鍵字 CPU 主板

herb16899

herb16899
個人積分：825分
文章編號：28706023

825分

2樓

2011-06-19 11:48

你這個問題跟有人發問為甚麼cpu廠商沒有自己做主機板?
有些類同,小問題會有大發現,
如果你真有心想了解腳位問題,你可以到各大cpu廠商網站,
個種腳位資料都有解釋,
至於為甚麼剛好是Socket 775 1156 1155 1366 等等,
不用廢太大心思去想為甚麼,除了相容性問題,
每一代cpu都有新功能加入,所以腳位就越來越多,
各大cpu在決定腳位時,設計團隊已經最佳化你的問題.

juker

juker
個人積分：6分
文章編號：28706027

6分

3樓

2011-06-19 11:48

要說明這個問題,最基本的來說明,就是要知道cpu的針腳的用處是做什麼的
cpu簡單來說就是一個電子訊號處理器,這些訊號透過針腳連結主機板與cpu之間,作為訊號溝通的橋樑

那麼cpu要有幾跟針腳要由誰決定呢? 答案很明顯,就是cpu的設計公司,就是INTEL AMD ... (其他還有需多不同架構上的公司)
從基本的原理來說,針腳越多,同一時間能輸入的訊號長度或者是訊號的類型可以更多
也就是可以處理的訊號類型也更多,不過這是以複雜指令集的設定為基礎(詳細內容可以延伸去找資料)
而指令集也是由cpu設計的公司來開發的,若只有硬體設計,沒有指令集的配合,針腳數目再多也不一定是有用的

所以說來說去又回到了基本的問題,針腳數目或者是名稱,究竟是由誰來決定呢?
答案就是各家處理器自己,由他們建立自己的標準,再由其他人去follow他們的標準來設計整合其他東西,如此而已. 當然命名上會有一些他們自己的標準,不過想怎麼取就看他們想怎麼取就是了,但是命名上也是會有一些商標或者是專利上的問題就是了!

如果你問我為什麼1156針腳跟1155針腳有什麼差別,或者是早期AM1(939),AM2(940) 這兩個不是也是只差一跟針腳,那如果我拔掉一根他不就可以裝上去用了,這問題的答案是不行的

因為這背後的差一不單單只是簡單的一根針腳而已囉!
(以上只是做個討論交流,如有錯誤請指正,謝謝!)

26330957

26330957
個人積分：337分
文章編號：28706297

337分

4樓

2011-06-19 12:04

講的那麼長篇大論，阿所以勒??以上2位還是沒回答到開板的問題阿，775 1156 1155 1366是否就是有那些腳位?【是】還是【不是，他有XXXX針腳】，這樣很難嗎?不要再說回原廠去看了，有些人英文不好(我也是)，回答答案請講重點，不然就不要回答，感恩。

發文確認:
我已閱讀過並同意遵守討論區規則

oinzuka

oinzuka
個人積分：44分
文章編號：28706557

44分

樓主

2011-06-19 12:22

制定的問題是I或A自己自訂的這點我同意~

腳位越多資料傳越快~ 這點我認同~ (邏輯)

但是【是機緣什麼而去制訂這類的數字】呢?

晶體數量/3GB = 1366 ?

還是比髮絲更細的金屬線在和CPU裡面有1366條?

不過我還是不懂~ 再請各位開釋一下~ orz

今天不砲人，就會增加伺服器的資料量，DBA會難受，蔣大看了也會不爽的XDD

herb16899

herb16899
個人積分：825分
文章編號：28706630

825分

6樓

2011-06-19 12:29

26330957 wrote:
講的那麼長篇大論，阿所以勒??以上2位還是沒回答到開板的問題阿，775 1156 1155 1366是否就是有那些腳位?【是】還是【不是，他有XXXX針腳】，這樣很難嗎?不要再說回原廠去看了，有些人英文不好(我也是)，回答答案請講重點，不然就不要回答，感恩恕刪)

datasheet看都不看,你還想甚麼答案,
如果我告訴你這些腳位中,有一些腳位在datasheet中看起來是空接,沒信號沒作用,
那又如何,
我也不知道設計團隊要如何設計,如上面我所講已經最佳化腳位,不用在費心想為甚麼,
設計團隊要決定那些數量,

至於是否有那些數量,如果單純化這各問題,用數的就可以數出來,
你自己就可以驗證了,如果你數出沒有那些腳位,
你也可以把這壯舉拿出來討論,讓大家見識一下你的發現,

(我如果要了解多少腳位,我還是會去查原廠datasheet,原廠寫多少我就信多少)

ChaoCheng

ChaoCheng
個人積分：398分
文章編號：28706733

398分

7樓

2011-06-19 12:36

所謂 Socket 1366 是一個規範,
裡面有大概說一下是做什麼用的.
http://download.intel.com/design/processor/datashts/323252.pdf

這個規簵規要有1366個接觸點. (有socket是CPU長出針, 有時是座長出針. XD)
是不是CPU真的要連出1366個接觸點, 真的是看Intel高不高興. XDXD
最好同一個Socket系列CPU 的都買齊, 數一下, 才會知道.

oinzuka

oinzuka
個人積分：44分
文章編號：28706740

44分

樓主

2011-06-19 12:37

herb16899 wrote:datasheet看...(恕刪)

小弟不懂英文，如果可以拿的到那真的是謝天謝地~

或許是因為我沒有管道吧...?

畢竟廠商的資料表不會給一般民眾的機率比較大~ (苦笑 orz

今天不砲人，就會增加伺服器的資料量，DBA會難受，蔣大看了也會不爽的XDD

oinzuka

oinzuka
個人積分：44分
文章編號：28706997

44分

樓主

2011-06-19 12:55

ChaoCheng wrote:所謂 Socket ...(恕刪)

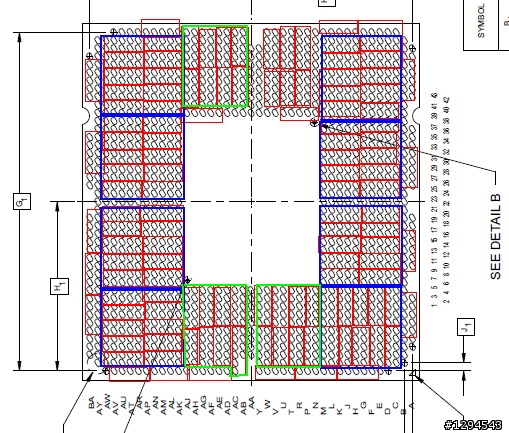

算術中~
不知道是不是有1366個孔
總之先算一下~ (燒腦中

藍色800孔
綠色240孔

左上紅色框30孔
右上紅色框95孔
左下紅色框45孔
右下紅色框35孔

左上零散18孔+XX標示的2孔
右上零散35孔+XX標示的1孔
左下零散8 孔+XX標示的1孔
右下零散13孔+XX標示的3孔

虛線壓到的
上：9孔
左：11孔
右：11孔
下：9孔

800+240+30+95+45+35+18+35+8+13+2+1+1+3+9+11+11+9=1366

目前確認一件事~ 算孔知腳位因該不會錯~
總結：插座有多少孔，腳位就有多少。

ChaoCheng wrote:1366個接觸點... (恕刪)

今天不砲人，就會增加伺服器的資料量，DBA會難受，蔣大看了也會不爽的XDD

ChaoCheng

ChaoCheng
個人積分：398分
文章編號：28708433

398分

10樓

2011-06-19 14:29

oinzuka wrote:
算術中~不知道是不是...(恕刪)

呵, 你真有心啊~~
socket座的數一定不會錯,
但CPU那邊, 就看Intel/AMD 他們了...
