[分享] 揮別P67換Z68MX-UD2H-B3，愛妻二代機重生(補Virtu、Quick Sync Video體驗)

年初自組這部新舊零件混種的愛妻二代機作為新工作機，沒想到才幾週就淪落同為INTEL 6系列晶片組有問題的苦主。雖沒遇到P67A-UD3P板子起蕭或任何水土不服情形，但心中總有疙瘩，所以咧還是乖乖排隊換貨。經過由技嘉快修中心排隊等待，終於順利換貨P67A-UD3P B3版，單拿版子去換回一整盒，這服務算有點佛心，那愛妻二代機重生了？

不！！在換貨日子中，我看上新歡Z68，它集合H67、P67特性，有Quick Sync Video、Smart Response技能，決意P67A-UD3P B3版換回脫手售出。現在Z68出現,當然選擇Z68啊...

哈哈.... 一週後順利幫P67A-UD3P B3版找到有緣人，而且還把不加電壓來拉K超頻達4.6GHz的I7 2600K一起陪嫁。

週五晚上到店家購買Z68主機板，問問華碩、技嘉、微星的Z68主機板價格，排除那種無視訊輸出Z68主機板。嗯～看上最便宜的技嘉小板Z68MX-UD2H-B3，i7 2600K CPU跟板子一起買有搭機價，這次還順便帶走WD SATA6 WD1002FAEX硬碟。整個開銷扣除售出I7 2600K與P67A-UD3P B3的收入，自己還補了一點。

▼ 就Z68MX-UD2H-B3、i7 2600K CPU、WD1002FAEX這些物品要讓愛妻二代機重生

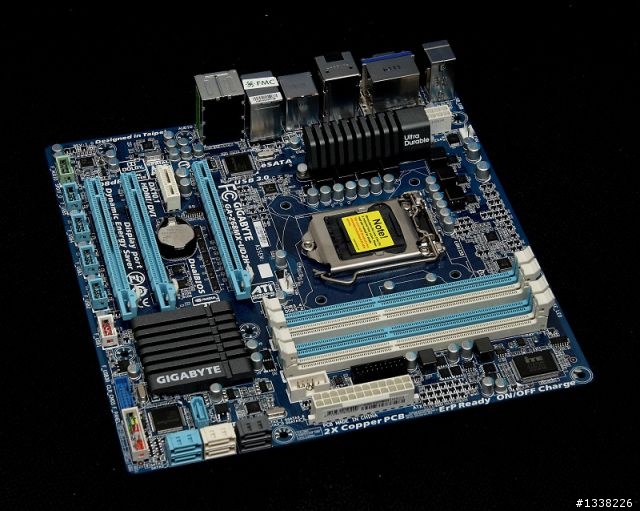

▼ M-ATX主機板大小是24.4公分x 24.4公分，相關用料有全日系固態電容、低電阻式電晶體，以及亞鐵鹽芯電感。採用7相供電部分，採用通過英特爾規範認證的Intersil VRD12控制晶片，以及低電阻式 Driver-MOSFETs 電晶體。

主機板左上方擁有8Pin電源輸入，主機板右上方4 X DIMM DDR3，支援DDR3 2133/1866/1600/1333/1066 MHz，DDR3最高容量支援到32GB。

主機板左下方有白色的PCI Express x1插槽、3支PCI Express 2.0 x16插槽，由內而外區分3支PCI Express 2.0 x16插槽分別支援x16、x4、x8運作規格。注意最內與最外PCI-E 2.0 X16插槽支援2Way CrossFireX或SLI技術，運作頻寬為X8+X8。PCIe x1插槽與PCIEX4插槽共享頻寬，所以當PCIe x1插槽安裝擴充卡時，PCIEX4插槽僅能以x1頻寬運作。

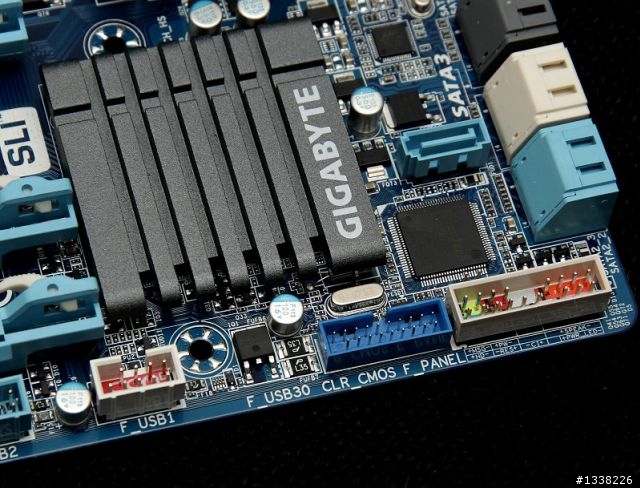

儲存裝置介面部分，Marvell 88SE9172晶片提供主機板右下方2 X 灰色SATA 6Gb/s插座，支援 RAID 0，RAID 1。Z68晶片提供1 X eSATA 3Gb/s插座於背板IQ，以及2 X 白色SATA 6Gb/s插座與3 X藍色SATA 3Gb/s插座，兩種插座可以支援 RAID 0，RAID 1，RAID 5及RAID 10。

USB3.0插座方面，主機板內建兩顆國產的鈺創科技EJ168 USB 3.0主端控制晶片，符合xHCI 1.0規範，最多支援4組 USB3.0，其中兩組必須需經由排線從主機板內USB3.0插座接出。

可能自己見識少，幾乎沒聽過這EJ168晶片，比起常見NEC Renesas D720200晶片，不知道EJ168晶片的穩定性或相容性是不是也一樣？網路流言提過受到311日本大地震影響，NEC晶片產能不足，不知道是不是真是這樣，讓國產USB3.0晶片受到青睞？

主機板有DualBIOS，支援3TB開機硬碟設定，不需要進行磁區分割便可以直接支援使用。其他功能晶片有Realtek RTL8111E網路晶片，以及支援7.1聲道的Realtek ALC889晶片。

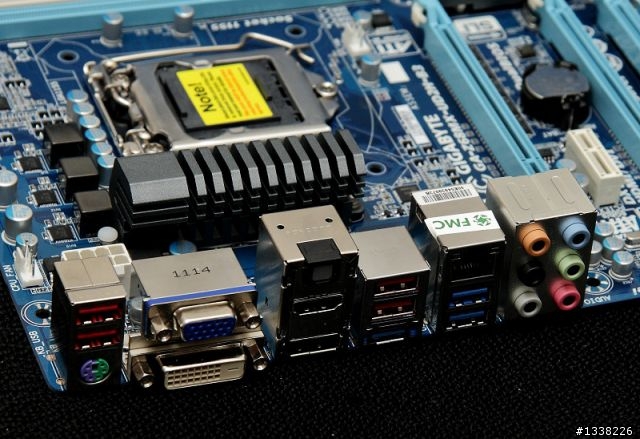

▼ IO：
P/S 2為共用設計
1 X D-Sub插座
1 X DVI-D插座(不支援轉接為D-Sub)
1 X S/PDIF光纖輸出插座
1 X HDMI 1.4規格插座
1 X DisplayPort插座
4 X USB 2.0(紅色)
2 X USB 3.0(藍色)
1 X eSATA 3Gb/s插座
1 X RJ-45網路孔
6 X audio孔

四組顯示介面可以同時類比、數位雙輸出，但是可不可以雙數位輸出的問題，技嘉網站或說明書都沒答案，自己使用的雙螢幕也沒辦法如此試過，暫時沒有明確答案，可能要站上其他人回報才知道。四組顯示介面中，DisplayPort插座可支援至最高2560x1600的解析度，其餘最高支援1920x1200的解析度。




▼ Z68MX-UD2H-B3最多支援4組 USB3.0，其中兩組必須需經由標準20 pin排線從主機板內USB3.0插座接出。比較新的機殼都有這組排線，來連結機殼前置面板的USB3.0，嗚嗚…已經入手HAF 912 Advanced機殼無緣使用orz。

Z68MX-UD2H-B3最多支援14個USB 2.0/1.1連接埠，其中4個在後方面板，10個一樣需經由排線從主機板內USB插座接出。當中位於USB3.0插座左側的紅色USB2.0插座支援On/Off Charge功能。

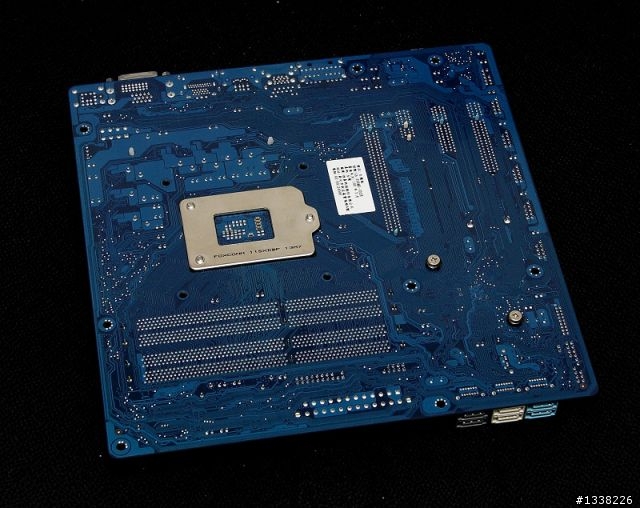

▼ 傳說中2盎司純銅電路板設計的主機板背部

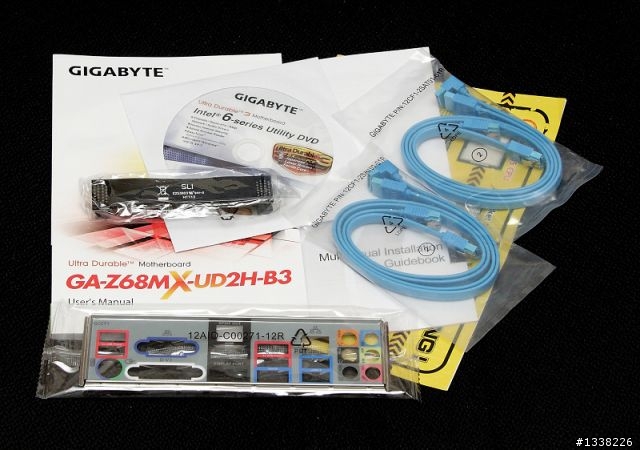

▼ 配件內容物有說明書、簡易安裝手冊、驅動軟體CD、SATA線材….

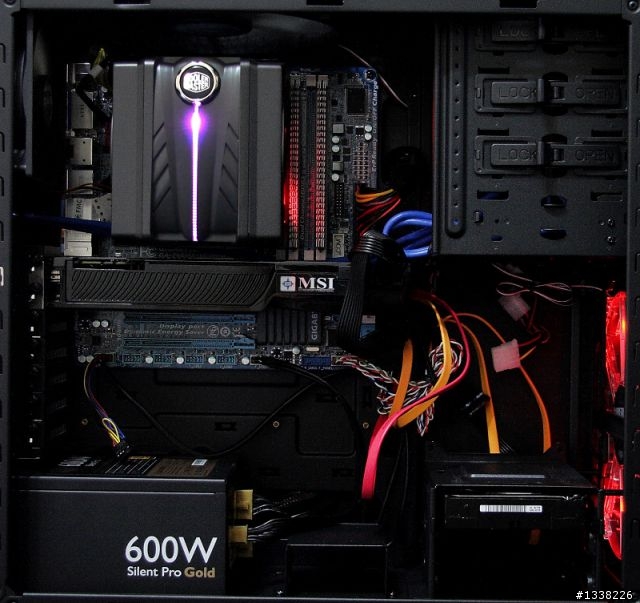

▼ 耗上大半天才把i7 2600K、Z68MX-UD2H-B3陸續跟一代老卡NVIDIA GTX280、海盜DDR3 1600記憶體、WD1002FAEX，還有CoolerMaster 三寶：V6GT散熱器、Silent Pro Gold 600W 、HAF 912 Advanced組裝完工。




※測試上菜
▼ 測試硬體規格：
INTEL I7 2600K (Turbo Boost運作)
Z68MX-UD2H-B3
COSAIR XMS-1600 CM3X2G1600C9DHX 9-9-9-24
WD Caviar Black 1TB 3.5吋 SATAIII 硬碟(WD1002FAEX)
MSI N280GTX-T2D1G-OC
NVIDIA WHQL 270.61
V6 GT
HAF 912 Advanced
Windows 7 Ultimate SP1 64-bit

這組COSAIR DDR3記憶體模組標示可以上DDR3 1600MHZ，不過在上次P67A-UD3P使用必須改到DDR3 1333 MHZ運作。這次卻更囧，只能夠DDR3 1066MHZ運作，這算強烈暗示要更換記體？

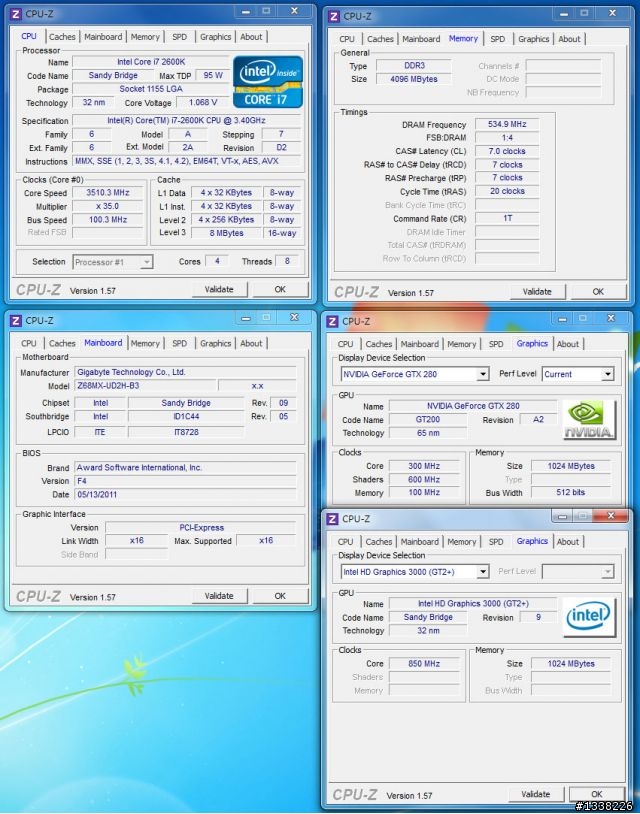

▼ 測試硬體資訊

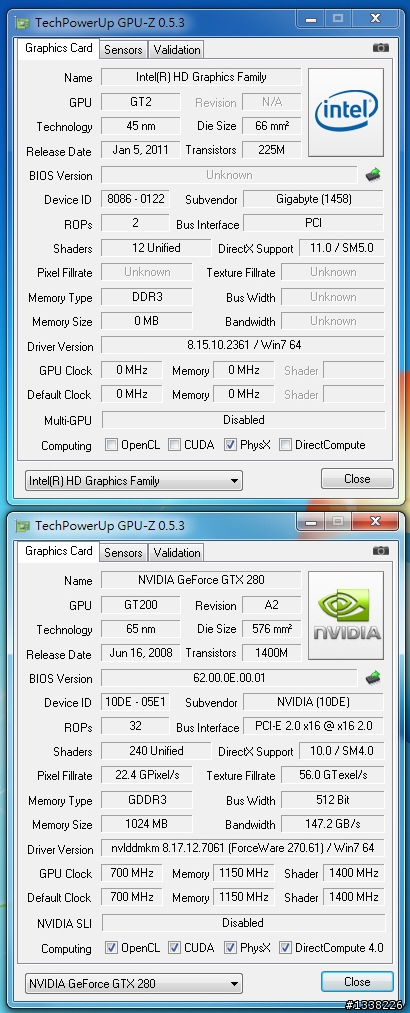

▼ i7 2600K@HD300、老卡NVIDIA GTX280硬體資訊

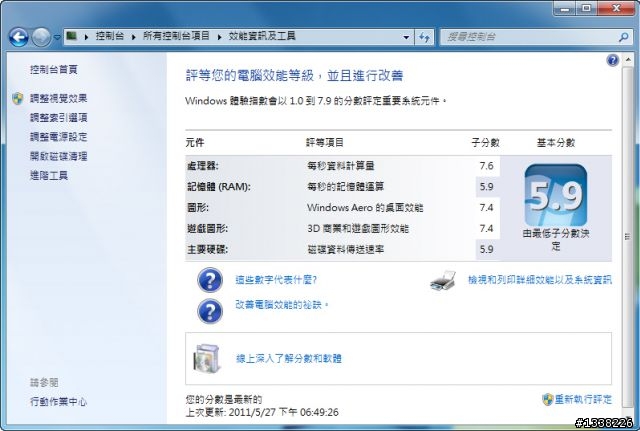

▼ Win 7效能等級評等結果

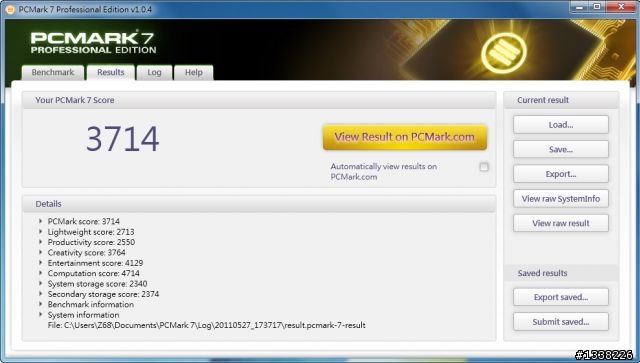

▼ PCMark 07軟體的測試

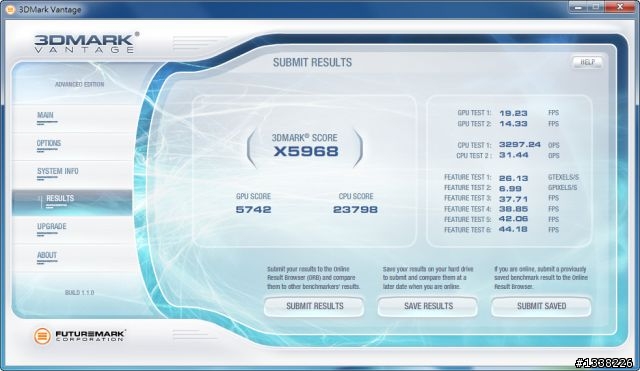

▼ 3DMARK VANTAGE X模式下

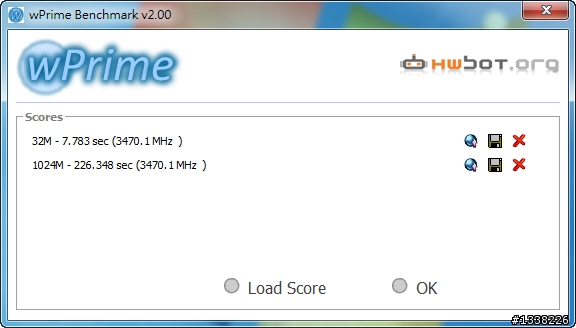

▼ wPrime

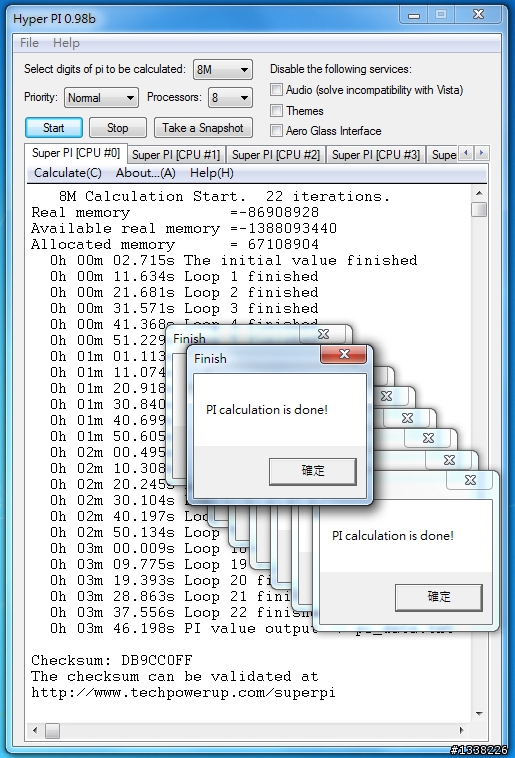

▼ Hyper PI程式 8M

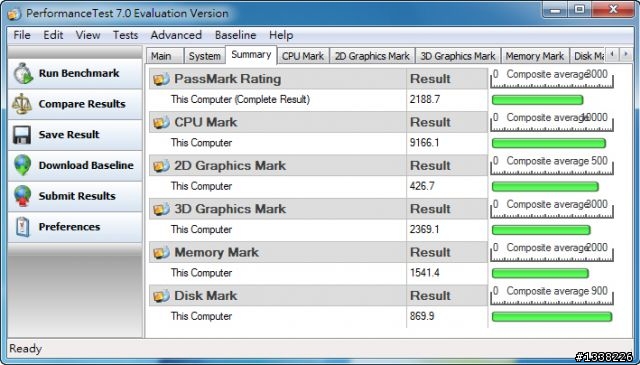

▼ PeformanceTest 7.0

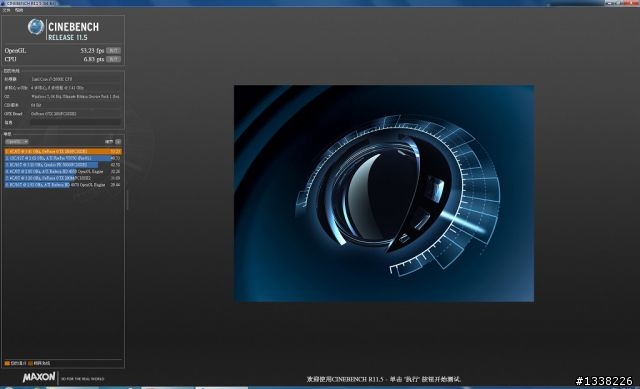

▼ CINEBENCH R11.5軟體

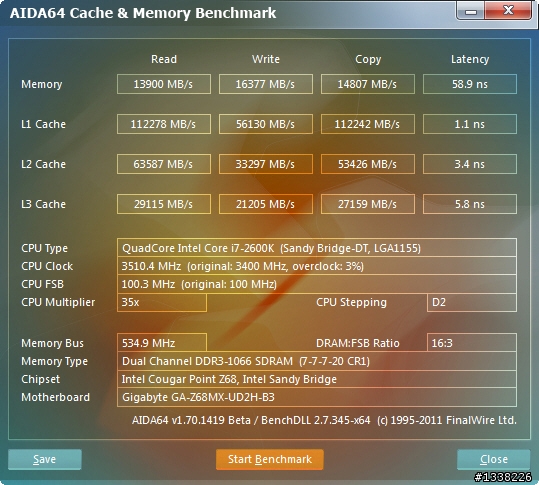

▼ AIDA64的CPU測試i7 2600K的記憶體控制器部分



Z68晶片組關於硬碟效能

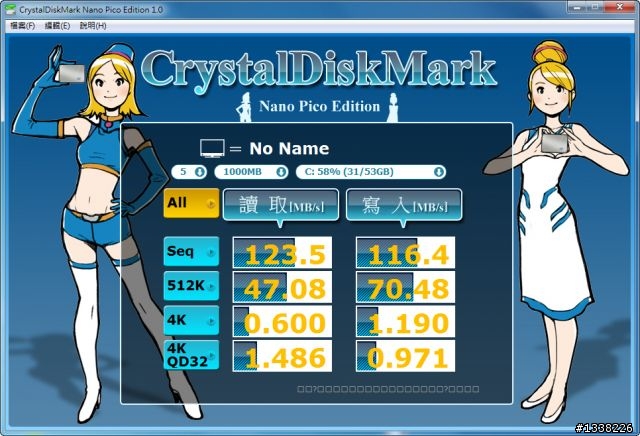

▼ CrystalDiskMark

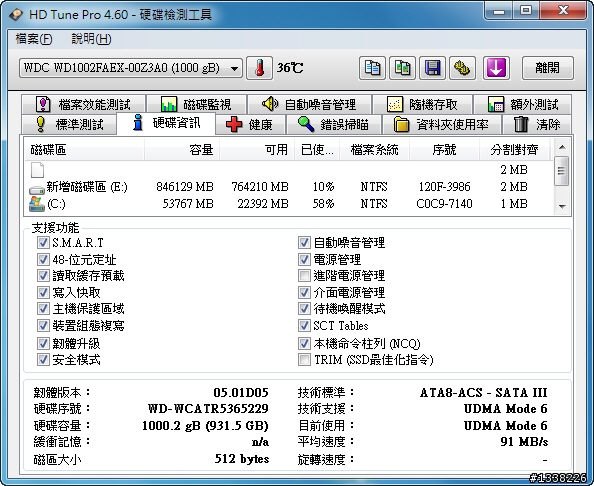

▼ HD Tune Pro 4.60，檢視WD1002FAEX資訊

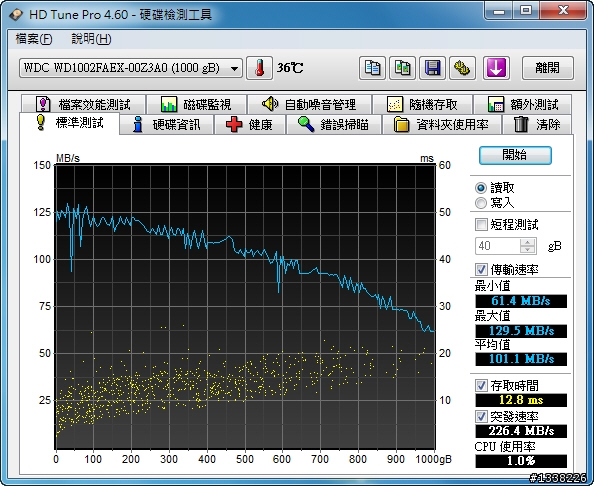

▼ 效能測試 – 讀取

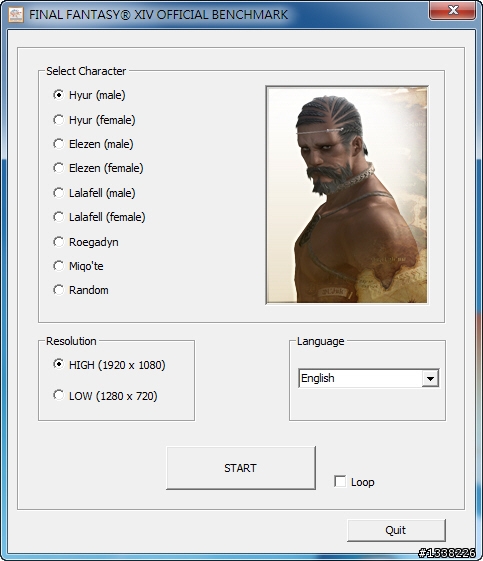

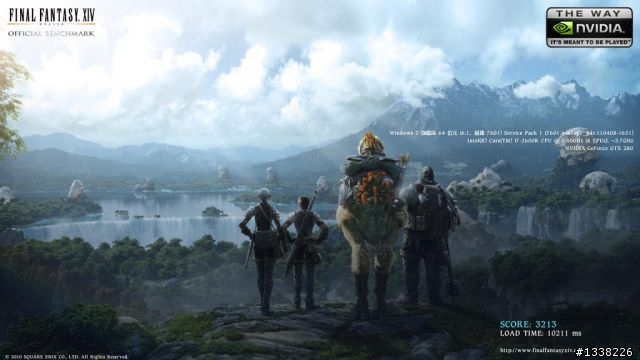

▼ 太空戰士12測試，畫面解析度為1920 x 1080

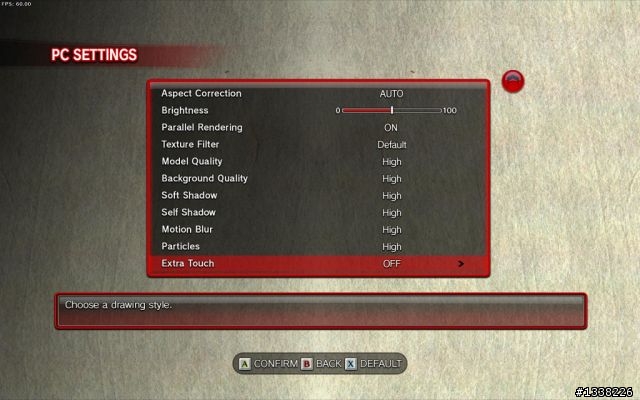

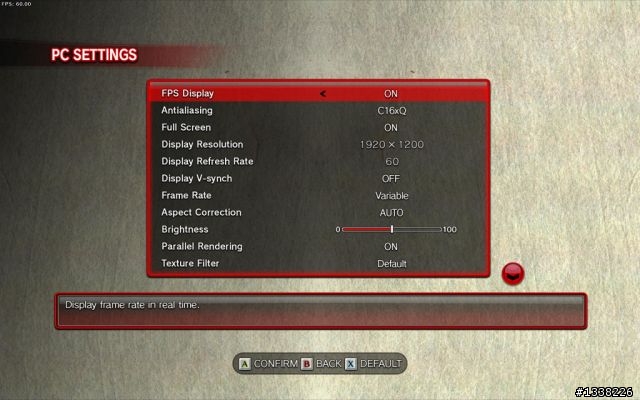

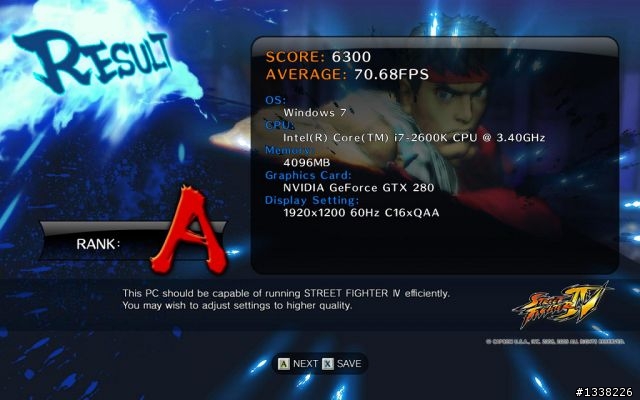

▼ 快打旋風4，畫面解析度為1920 x 1200

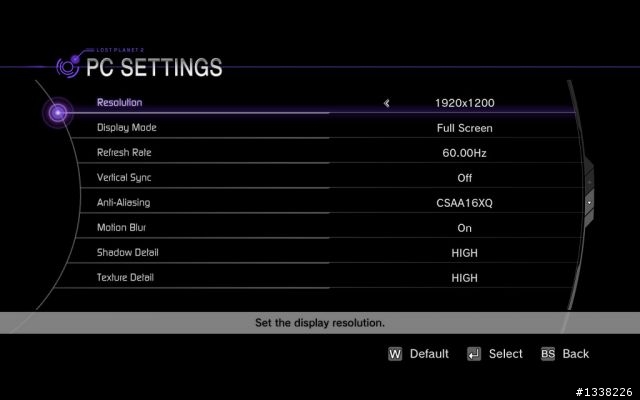

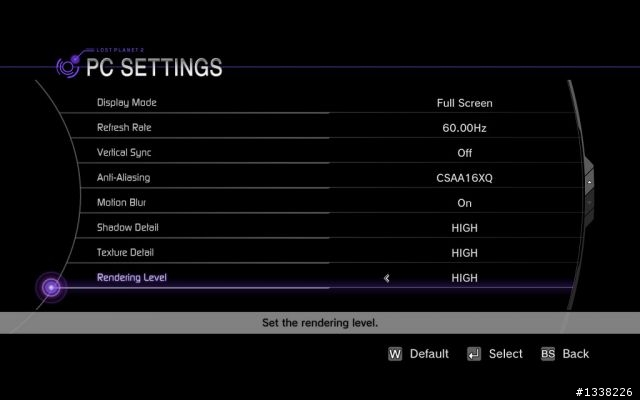

▼ 失落星球2的DX9模式測試，畫面解析度為1920 x 1200

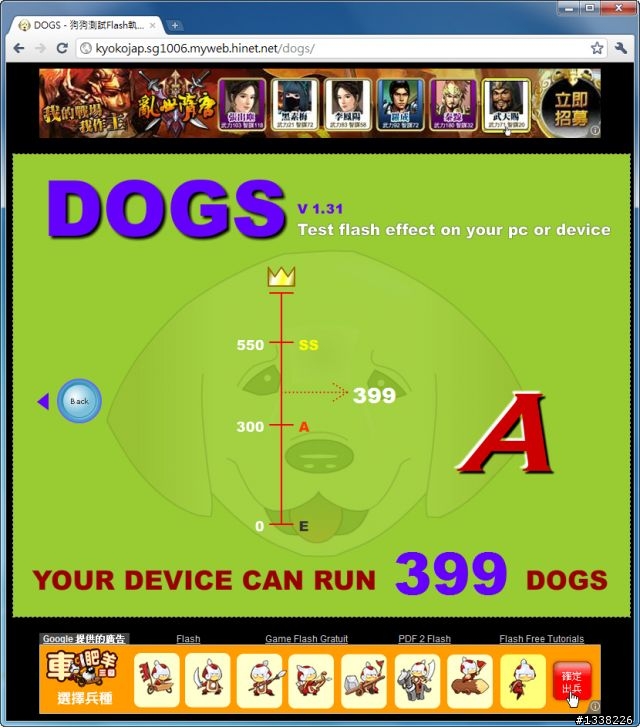

▼ 試試有多少隻小狗？酷龍瀏覽器獲得399隻，這算很多啊(揉眼)

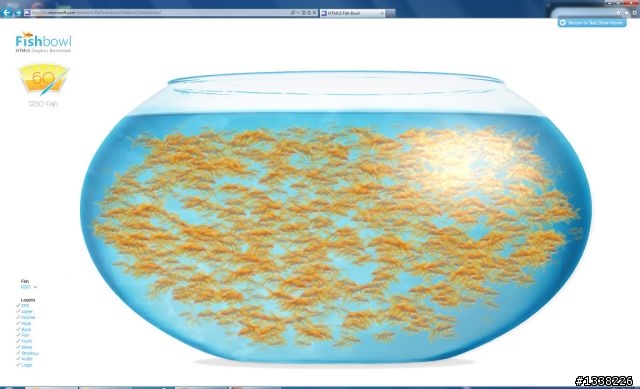

▼ IE9可以呈現1250隻魚，FPS維持破表60，再多的話，FPS會掉落。




-------------------------

※Virtu、Quick Sync Video體驗

我是看上Z68MX-UD2H-B3支援LucidLogix的Virtu、Quick Sync Video特性才跳坑，往下來玩玩愛妻二代機這部分。

先前古狗了一下關於Virtu、Quick Sync Video特性，LucidLogix的Virtu可以手動動態切換i7 2600K＠HD3000、外接顯示卡，隨時使用i7 2600K提供Quick Sync Video轉檔功能以及外接顯示卡較高的3D效能。LucidLogix的Virtu還可以手動選擇關閉i7 2600K＠HD3000或外接顯示卡，降低系統功耗。預知更詳盡的話，還請古狗。

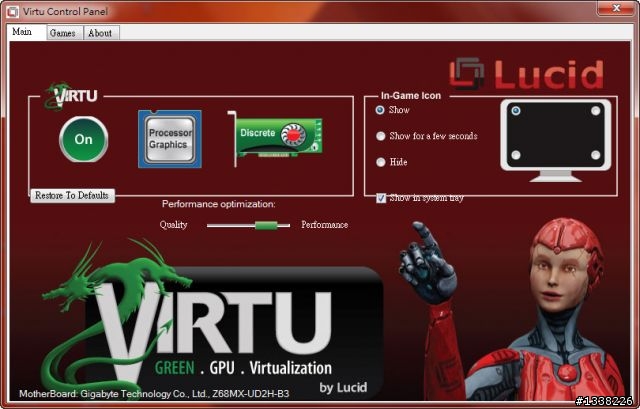

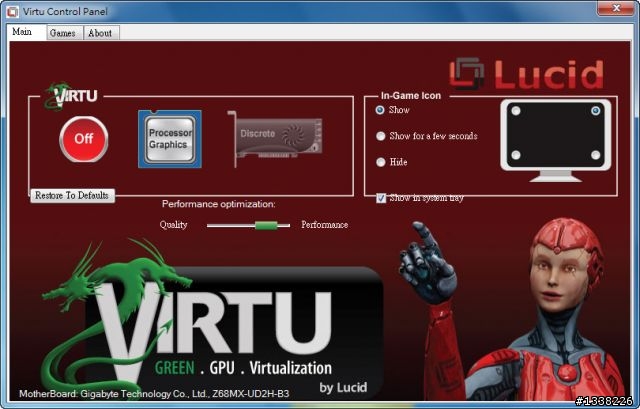

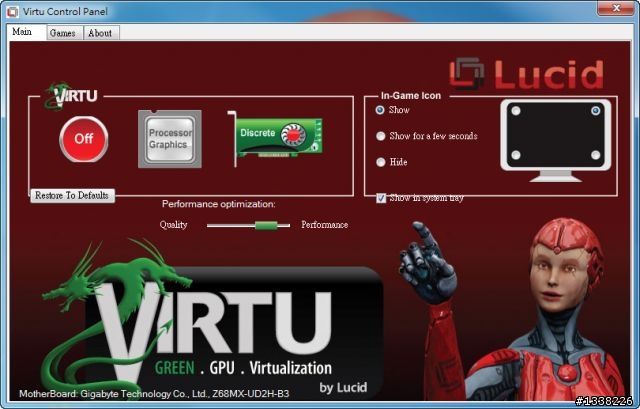

▼LucidLogix的Virtu虛擬技術自動切換繪圖功能，手動切換CPU內顯、外接顯示卡




LucidLogix的Virtu提供i-Mode及d-Mode。i-Mode是螢幕連接內顯專用，可以手動關閉外接顯示卡，以及借助外接顯示卡較高的3D效能。d-Mode是螢幕連接外接顯示卡情形下，可以使用Quick Sync Video或關閉內顯。

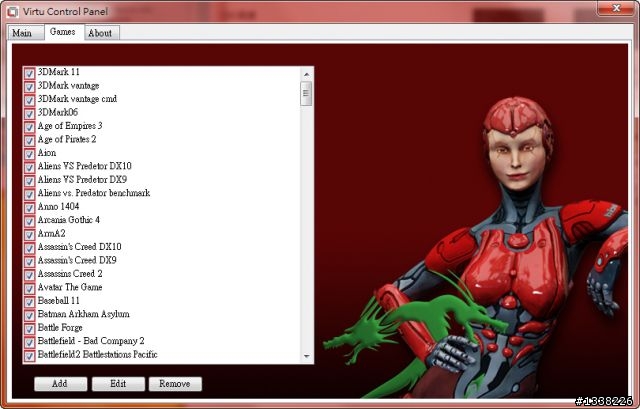

▼ i-Mode的Virtu軟體面板關於GAME頁面




▼ d-Mode手動關閉CPU內顯




▼ d-Mode可以在使用外接顯示卡，仍獲得Quick Sync Video支援




對i-Mode及d-Mode有認知，臨時拿3DMARK VANTAGE玩i-Mode，到底借助外接顯示卡較高的3D效能有多神？

▼ MSI N280GTX-T2D1G-OC

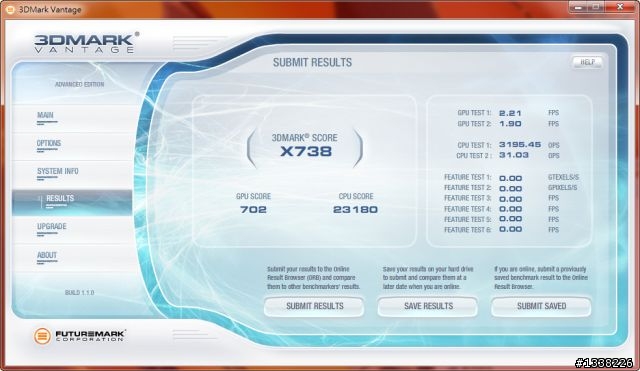

▼ i7 2600K＠HD3000




▼ 螢幕連接內顯，透過MSI N280GTX-T2D1G-OC協助3D不會出現笑能

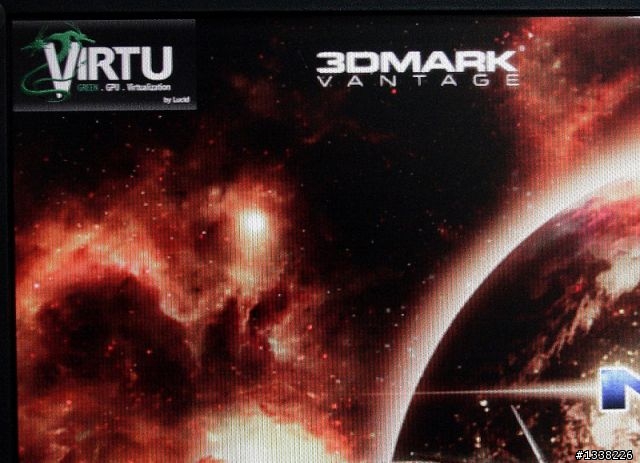

▼ 3DMARK VANTAGE畫面浮現Virtu軟體Logo




▼ i-Mode的分數比單獨外接MSI N280GTX-T2D1G-OC少一些




d-Mode方面，當螢幕連接GTX 280時，還是可使用i7 2600K支援Quick Sync Video功能。

▼ 拿姪子最愛的海綿寶寶DVD轉MP4




支援Quick Sync Video功能軟體不多，訊連MediaEspresso是其中一款，這軟體也
支援AMD Avivo、NVIDIA CUDA。

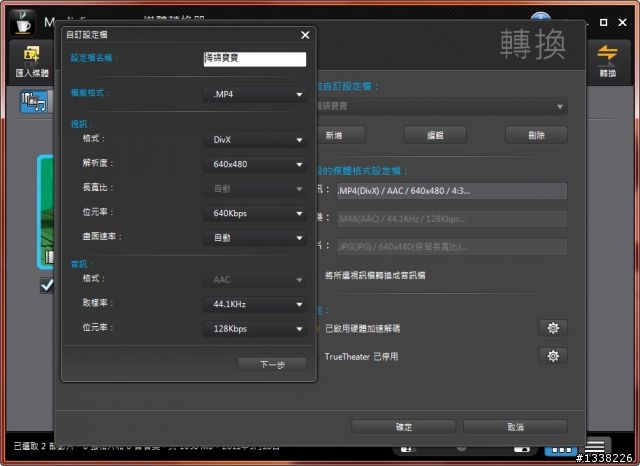

▼MediaEspresso6.5關於MP4轉檔設定，640X480解析度，DivX格式

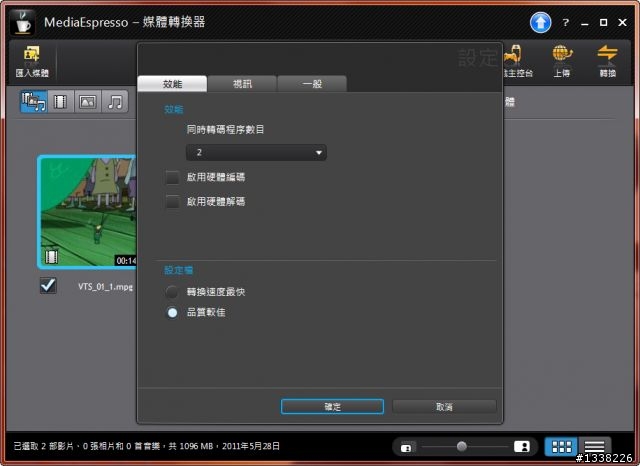

▼ 加速轉檔設定以及影片品質

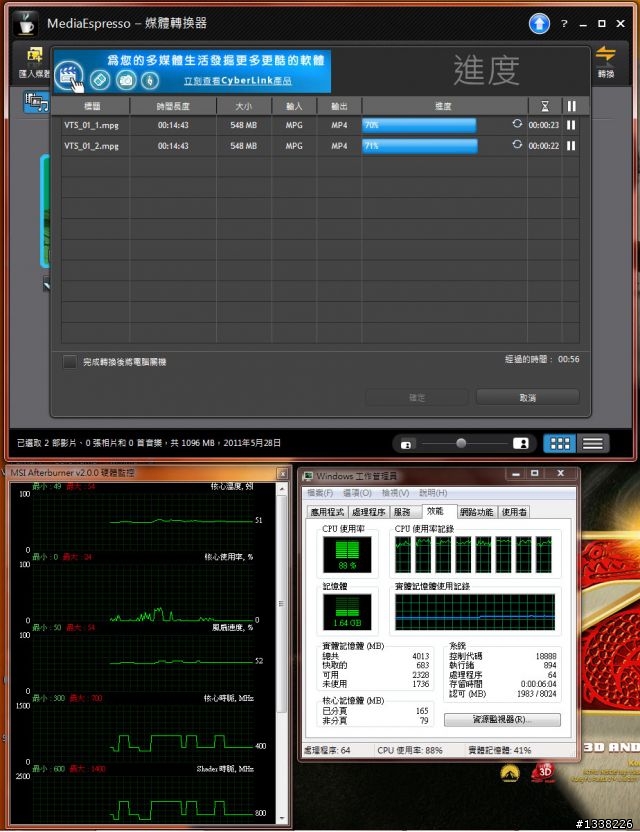

▼ 首先不使用任何加速轉檔功能，i7 2600K單獨同時轉碼2段影片，影片品質最佳。每個CPU資源要88％，佔很大！！！




▼ 1分20秒完成

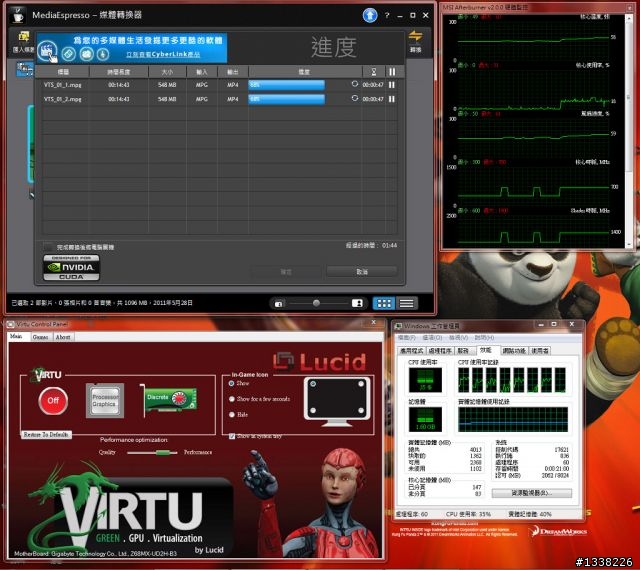

▼ MediaEspresso使用NVIDIA CUDA同時轉碼2段影片，影片品質最佳。每個CPU資源要35％，GTX280資源要18％以上

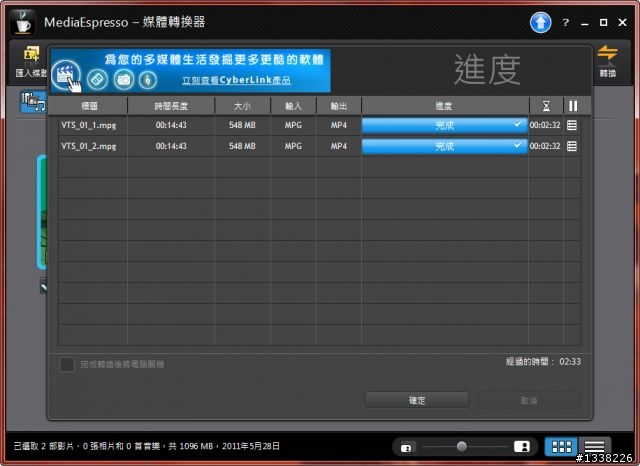

▼ 2分33秒完成

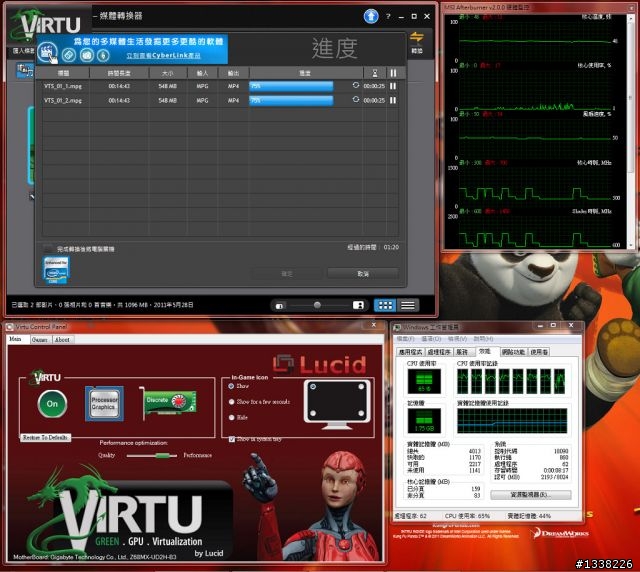

▼ d-Mode使用i7 2600K支援Quick Sync Video功能同時轉碼2段影片，影片品質最佳。每個CPU資源要65％，比單用CPU運算少很多

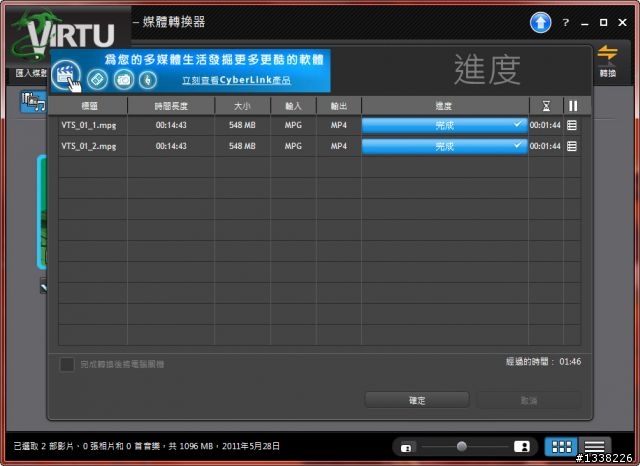

▼ 1分46秒完成




半天下來的結論，NVIDIA CUDA需最多時間，CPU資源佔用最少，問題是CUDA對於支援轉碼影片的格式有些挑。使用Quick Sync Video轉影片比單用CPU運算慢一點，CPU資源可以少很多電腦不卡卡。

MediaEspresso軟體可以考慮加入整部DVD、BD-DVD直接轉影片，不然每次都要用其他轉檔軟體先分離影片，再透過MediaEspresso轉一次，一整個麻煩！

Quick Sync Video不錯用，問題是支援軟體少的可憐，免費轉檔軟體都沒有支援。如果哪天主機板或INTEL佛心來的，我也不必多花990元在PCHOME訂購MediaEspresso軟體。

LucidLogix的Virtu虛擬技術蠻好玩，要問關閉內顯或外接顯卡可以省下多少電力，我還沒確認答案，要請其他專業大大解答，就先當作真有省一點電。

還沒體會Smart Response技能，號稱會讓自組混合硬碟比Seagate Momentus XT還快，可是像我現在沒有SSD，直接買大家公認不錯的SSD應該比較實際，之後又敗家再分享。

歐耶~愛妻二代機終於重生完成，這次還進化到SATA 6GB/s世代哩 .........，簡單玩玩i7 2600K改搭Z68系統性能，坦白說，跟之前搭P67沒有不同，只是爽度十足倒是真的。若不是衝著技嘉小板Z68MX-UD2H-B3支援Quick Sync Video、Smart Response技能以及LucidLogix的Virtu虛擬技術，我也不會短時間跳這Z68坑，文章就先到此告一段落。
