)，連續幾天看文後，心中已經有想要的組合，就是那適合想要超頻的P67+i5 2500K。冒著陣陣寒流，仍執意拿著尾牙紅包的一部份，把喜愛的那張P67板子掃回來。結果揭曉，板子就是技嘉P67A-UD4，P67晶片組該有的功能都有，也比另一張UD5便宜，好像還沒有人分享過這張板子。但買早一週，這兩天又看到站上有人說技嘉舉行鴻“兔”大展贈六禮，只能安慰自己是早買早享受，晚買有超值。
還想說鎖定的K系列之一2500K不知身在何處，結果也在3天後，在拍賣上物色一棵喜愛，趕緊跟賣家聯絡好，深怕受騙還特地跑去面交。
本著取之於這裡，回饋於這裡，在下就開箱分享P67A-UD4+i5 2500K，給大家參考。
先看太早入手的技嘉P67A-UD4開箱
露出頭蓋來
P67A-UD4破包而出
盒子背面，啥第三代超耐久技術、2盎司純銅電路板設計、USB3.0、USB 3倍力電源....都在這裡圖文解說。
認明盒子側邊貼的規格
配件一覽，不算多樣，就是沒有那張鴻“兔”大展贈六禮的刮刮卡拉
這張警告文件提醒板子只可以安裝1155架構處理器，其實1156架構處理器也放不進去
配件下層放置P67A-UD4主機板
標準 ATX尺寸設計的黑色主機板，技嘉板子也改採黑化路線？就外觀來看，可以看到它全面採用固態電容、低電阻式電晶體，以及亞鐵鹽芯電感。所有的插槽與散熱片部分，大都採用黑色基調設計，有著特別的視覺外觀。
處理器插座的相對位置有安裝一片金屬板，防止因為處理器的散熱器過重而導致主機板變形。
主機板的I/O背板特寫，設置PS/2鍵盤/滑鼠插座、S/PDIF同軸輸出插座、S/PDIF光纖輸出插座、八組USB 2.0連接埠、二組eSATA 6Gb/s插傳輸介面、一組乙太網路的RJ-45介面、兩組USB 3.0連接埠以及音效的連接插孔座。
P67A-UD4採用8Pin電源輸入，擁有12+2相的電源電路，CPU電力迴路支援英特爾CPU最新的VRD 12電源設計規範，支援技嘉雙CPU電源技術，PWM供電模組設計採用Driver MOSFETs。
四組DDR3記憶體插槽最大可以安裝的記憶體總容量是32GB，支援記憶體雙通道功能，通道0 (Channel 0)：DDR3_1、DDR3_2 (插槽1及插槽2)，通道1 (Channel 1)：DDR3_3、DDR3_4 (插槽3及插槽4)。記憶體插槽旁邊為24-PIN電源輸入。
P67晶片組可以支援多顯示卡的顯示功能，那P67A-UD4主機板上面設置兩組PCIe x16插槽，其他的擴充插槽部分還包含有二組PCIe x1黑色短插槽以及兩組PCI插槽。
P67A-UD4主機板也可以執行2Way CrossFireX與SLI技術，頻寬為X8+X8。
P67晶片提供4 X紅色SATA 3Gb/s插座、2 X 白色SATA 6Gb/s插座，兩種都支援RAID 0、RAID 1、RAID 5及RAID 10。
SATA插座旁邊是DualBIOS，支援3TB硬碟容量，使用3TB的大容量硬碟也不需要進行磁區分割便可以直接支援使用。
這片板子還加入額外的儲存控制器，就是Marvell 88SE9128晶片，提供I/O背板二組eSATA 6Gb/s插傳輸介面。
P67A-UD4提供4個USB 3.0連接埠，2個在後方面板，2個需經由從主機板內USB插座接出，控制器晶片是兩顆NEC D720200晶片，以後可以同時連接多部USB 3.0儲存裝置。
第二顆NEC D720200晶片在P67晶片附近

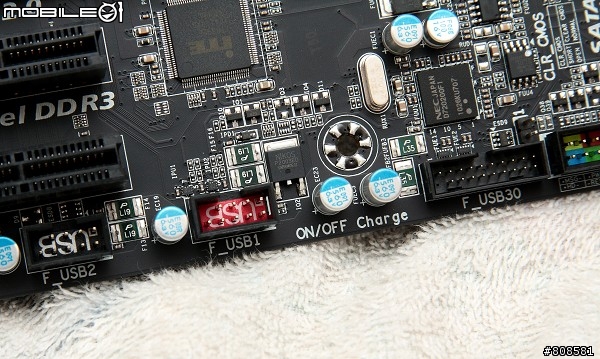

主機板內的紅色USB2.0插座支援On/Off Charge功能
怕有說不清楚，把P67A-UD4詳細規格表貼上來。
把i5 2500K裝上去，準備開機。i5 2500K就不特別說明，有興趣的人可以看置頂那幾篇文。
系統硬體：
Intel第二代CORE i5 2500K 時脈3.3GHz
技嘉 P67A-UD4 (F7b)
微星R6870-2PM2D1GD5
2支2GB Elixir DDR3-1600
KINGSTON SSDNow M 80G
訊凱 V6
Antec HCG 620
Win 7 64bit
先來個Turbo Boost開啟設定下的各項測試

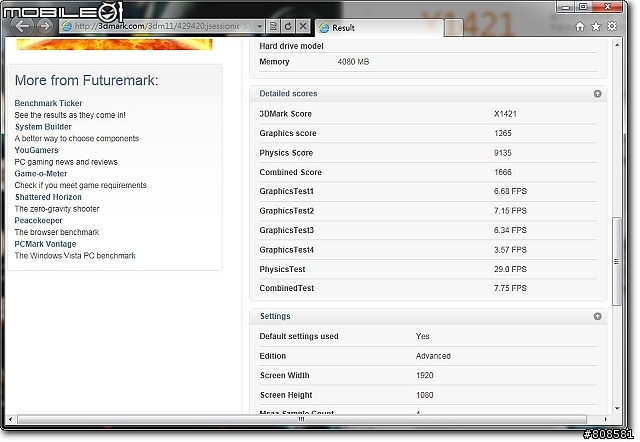

3DMark 11
3DMark Vantage
Hyper PI 0.98b 32M
wprime V2.0 1024M
NuclearMC、Fritz Chess Benchmark軟體
CINBENCH R10
CINBENCH R11.5：
AIDA64.Extreme.Engineer.v1.50.1219－Cache & Memory Benchmark.
AIDA64.Extreme.Engineer.v1.50.1219－效能測試

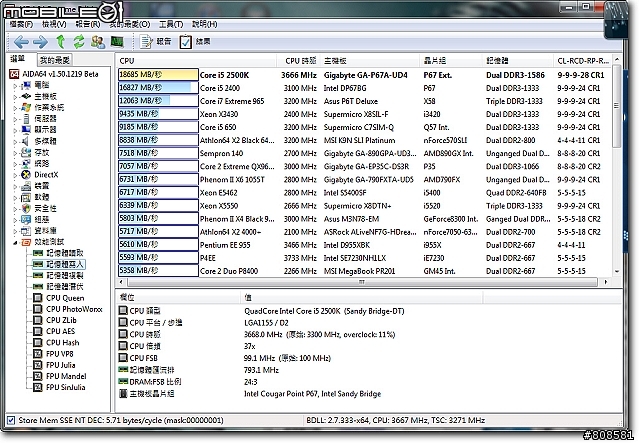

記憶體讀取
記憶體寫入
記憶體複製
記憶體潛伏
CPU Queen
CPU PhotoWorxx
CPU ZLib
CPU AES
CPU Hash
FPU VP8
CPU Julia
FPU Mandel
FPU SinJulia
P67晶片組關於KINGSTON SSDNow M SSD硬碟效能
H.A.W.X.2（DX11）
失落星球 2（DX11）
Mafia II Demo
這幾天，看了很多人把i5 2500K大超特超，本人也想湊個熱鬧，先從幾位大大的英特爾新一代Sandy Bridge處理器文章裡頭學了幾招。
記得由拍賣入手這顆i5 2500K ES時，賣家還提醒這顆是D2版，只要板子BIOS有支援Internal CPU PLL Overvoltage，那非常有機會超很高。坦白說，那時有點半信半疑，這次我才瞭解這會關係上5G；
別浪費K版特性，拉倍頻來超，而且CPU電壓隨時增加。
站上5G的同時，CPU電壓在BIOS設到1.55V。底下呈上5G 的i5 2500K各項測試。
3DMark 11
3DMark Vantage
Hyper PI 0.98b 32M
wprime V2.0 1024M
NuclearMC、Fritz Chess Benchmark軟體
CINBENCH R10
CINBENCH R11.5：
AIDA64.Extreme.Engineer.v1.50.1219－Cache & Memory Benchmark.
AIDA64.Extreme.Engineer.v1.50.1219－效能測試
記憶體讀取
記憶體寫入
記憶體複製
記憶體潛伏
CPU Queen
CPU PhotoWorxx
CPU ZLib
CPU AES
CPU Hash
FPU VP8
CPU Julia
FPU Mandel
FPU SinJulia
看看這上5G的i5-2500K在技嘉P67A-UD4，一整個High，CPU性能變更快。這裡不能忽略一點，CPU能上5G有一半功勞還要歸於P67A-UD4後面釋出支援Internal CPU PLL Overvoltage的BIOS，不然這顆2500K還是跑不上去。
第一次玩到5G處理器，整個感覺超愉快。本來以為這張微星R6870-2PM2D1GD5配上I5 2500K就夠用，結果CPU上5G後，三豬馬克中GPU分數又提高一些，這應該是傳說中CPU能不能餵飽GPU的例子啊！
沒超的I5 2500K也很強，4C4T跑HYPER PI軟體，都用32M模式了，竟然10分半跑完。上了5G就更猛，縮短到8分半，這浮點運算能力暴增很多。對了，沒超的I5 2500K基本預設頻率測試，個人推論應該跟非K版效能相同，2顆處理器只差別於倍頻可不可以隨意增加。
I5 2500K在在技嘉P67A-UD4都上5G了，還在猶豫要不要再敗一張HD 6870，別浪費P67A-UD4支援的2Way CrossFireX，感受那雙交火威力。先做罷，如果年終不錯，再來抉擇。
以上就是小弟新組的P67A-UD4+山地橋2500K平台分享，到此收工。過幾天來找一咖好點支援USB 3.0插座機殼，讓平台遷入新居，確定哪一咖機殼後，再來開箱分享。
更新：
補2500K待機溫度，用Core temp軟體偵察
溫度還算低，配CoolerMaster V6散熱器
