[開箱分享]技嘉裝機小板之880GM-UD2H

AMD推出新一代880G晶片組時，站上曾有熱心的大大分享技嘉880GM-UD2H，相當推薦拿來組播放高清影片或文書機。

這陣子，想要組一部系統來專門轉DIVX或XVID影片，所以在幾天前，小弟也接手到這張小板子，而且考量主要用途轉DIVX或XVID影片是很重CPU性能，所以處理器選擇手邊Phenom II X4 970 Black Edition，又裝滿4G記憶體，順便丟顆1 TB硬碟。

先來開箱這張880GM-UD2H裝機小板。彩盒上把整張主機板特色，包括支援AMD六核心處理器、支援On/Off Charge功能、第三代超耐久主機板等，通通打印上去。

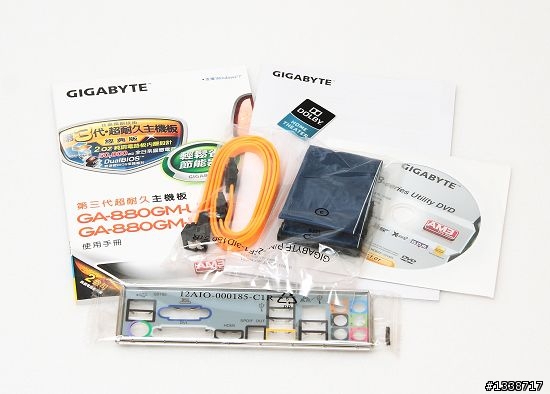

880GM-UD2H產品配件。

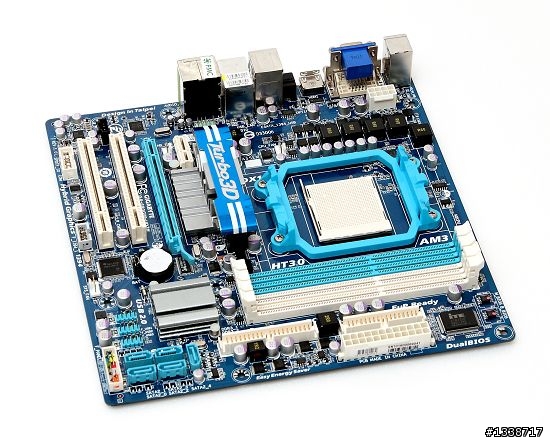

M-ATX規格：880GM-UD2H登場，採AMD 880G北橋晶片搭配SB710南橋晶片。

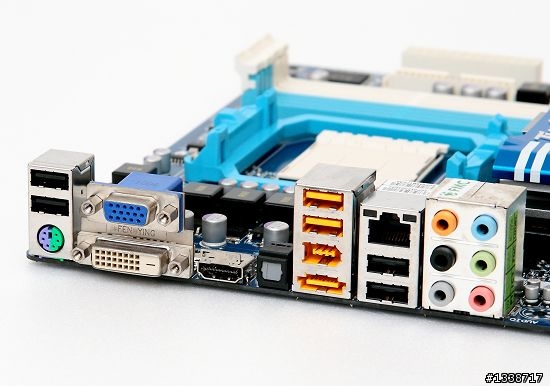

背板後置輸出/輸入連結埠：PS/2 鍵盤/滑鼠、6 x USB 2.0 連結頭、S/PDIF光纖輸出插座、eSATA 3Gb/s連接埠、IEEE 1394a連接埠、RJ45網路連結頭、6合1音效輸出/輸入連結埠。
視訊輸出介面，包括D-sub、DVI、HDMI，可以同時支援雙螢幕輸出，也就是D-sub加上3種數位訊號擇一同時輸出。

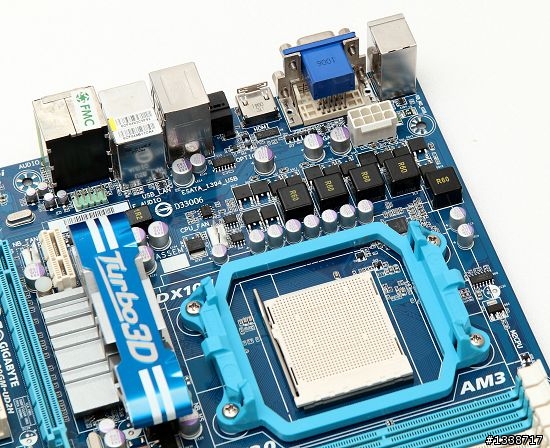

CPU供電迴路採4+1相電源設計。

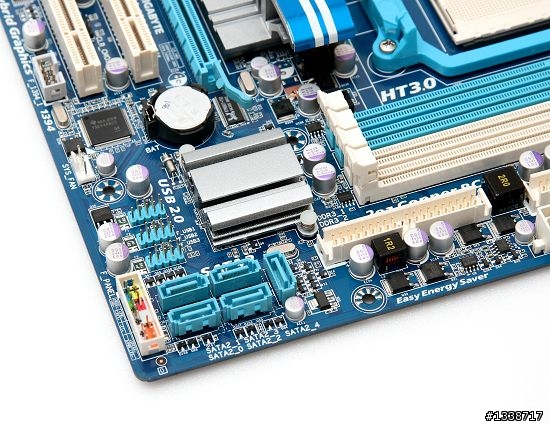

AMD SB710南橋晶片支援6組S-ATA 3Gb/s插座，主機板上有5組，另一組則位於背板後的eSATA 3Gb/s連接埠。主機板上的5組SATA支援RAID 0、RAID 1、RAID 10及RAID JBOD功能。

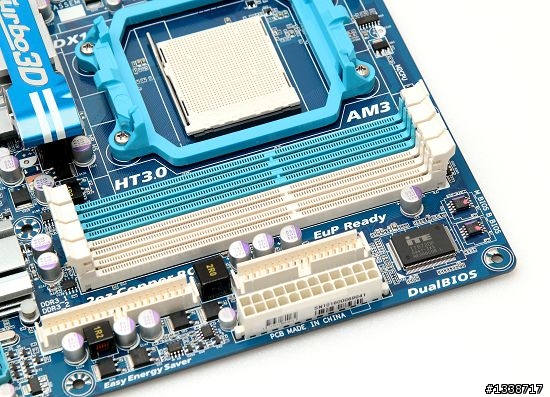

4組支援雙通道 DDR3 1066/1333/1600/1800 記憶體，其中DDR3 1800速度透過超頻方式達成，4組記憶體最高可支援達16GB記憶體容量。

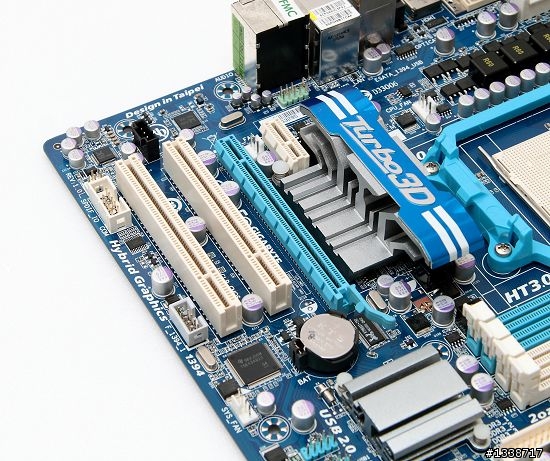

提供的介面卡插槽，分別有1組PCI Express 2.0 插槽、 1個PCI Express 2.0 x1插槽、 2個 PCI插槽。如果用於玩遊戲時，不滿意880G性能的話，可以選擇安裝一張中階顯示卡於PCI Express 2.0 插槽。

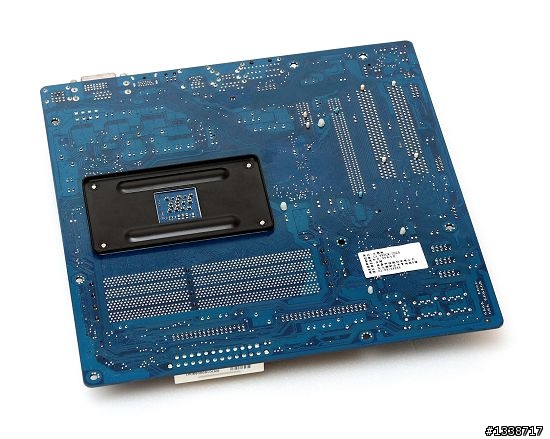

主機板背後採用一組CPU角座金屬強化背版。



快速介紹過技嘉880GM-UD2H，接著進入主機運轉測試階段。測試模式期間把CPU的Cool’n’Quite功能關閉，列出相關硬體配備。
處理器：Phenom II X4 970 Black Edition (3.5 GHz,200X17.5)
主機板：技嘉880GM-UD2H (880G-SB710)
主機板BIOS：F8
主機板晶片驅動程式：ATI Catalyst 10.10
音效驅動程式：Realtek Function driver 6.0.1.6069
記憶體：4GB (2x2GB) Elixir M2Y2G64CB8HA9N-DG DDR3-1600 (9-9-9-28)
硬碟 ：Seagate ST31000528AS-3Y/P 1TB
螢幕：ASUS VK266H（1920 X 1200）
電源供應器：ANTEC HCG 620W
顯示驅動程式：ATI Catalyst 10.10
作業系統：Windows 7 Ultimate X32中文版

--------------------------測試上菜-------------------------

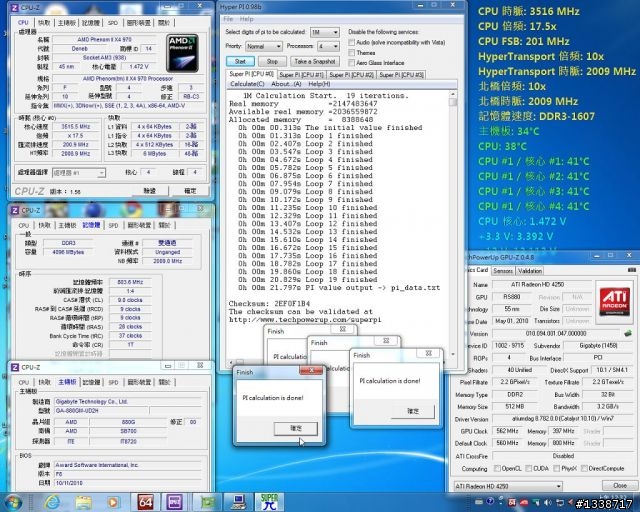

＊Super Pi V1.6：1M-21.797 S。

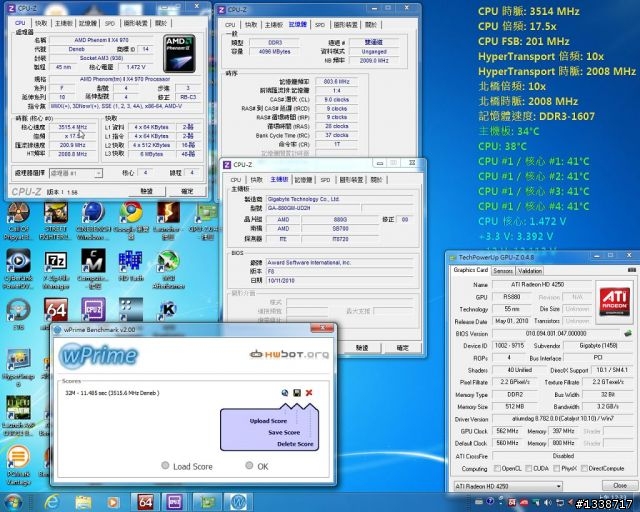

＊wprime V2.0：32M-11.485 S。

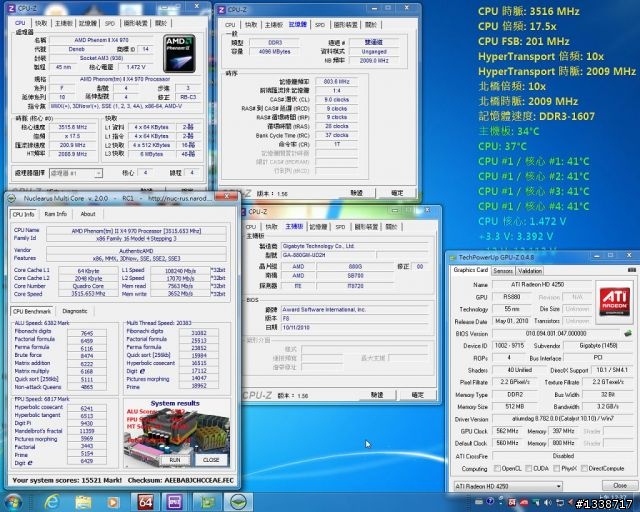

＊NuclearMC軟體：Total Score-15521。

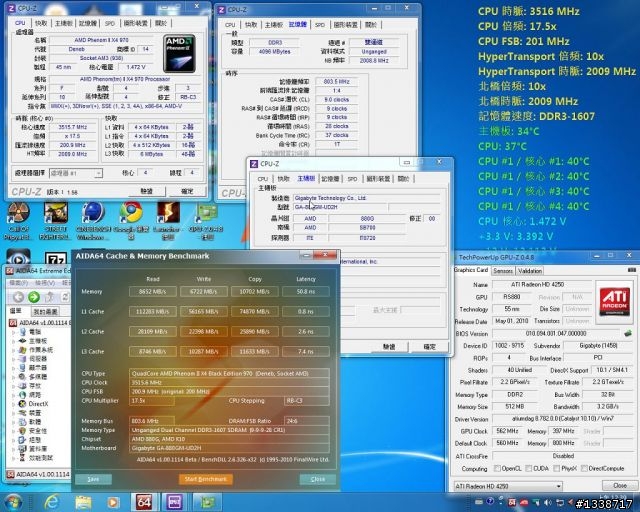

＊AIDA64_V1.00.1114 Beta：Cache & Memory Benchmark。

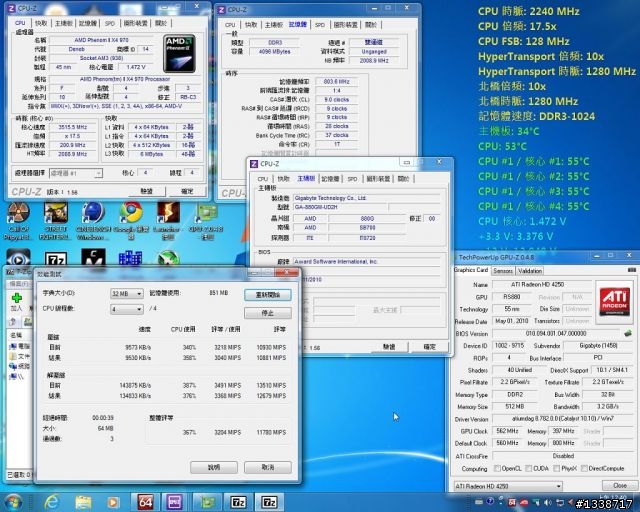

＊7-ZIP：32MB字典檔-3204MPS。

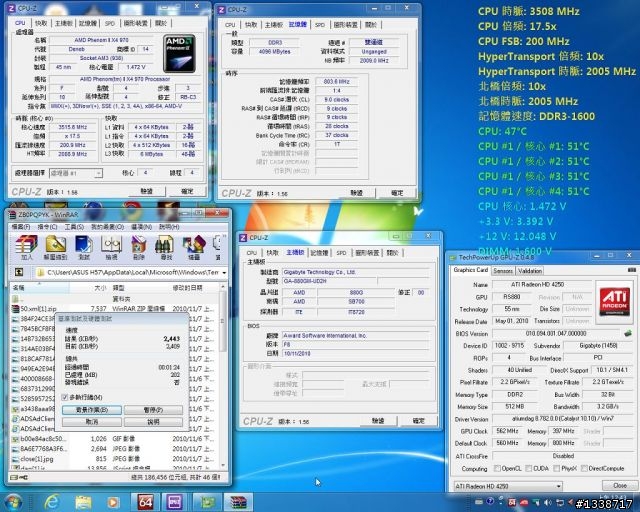

＊Winrar 3.93：2443 KB/秒。

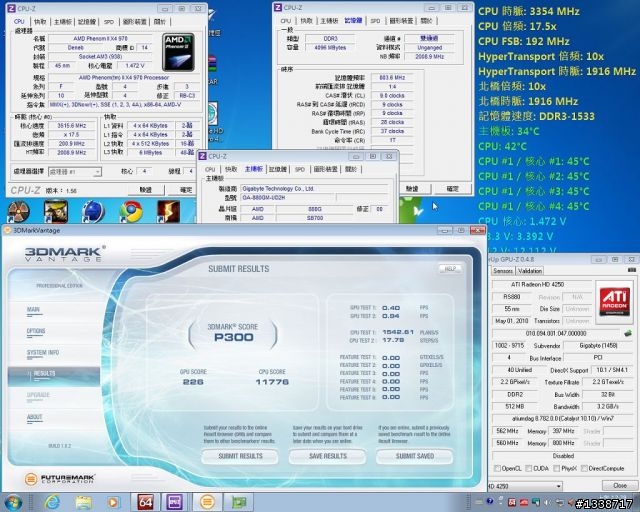

＊3DMark Vantage（v1.02 Patch）
3DMark Score：P300
GPU Score：226
GPU TEST1(FPS)：0.4
GPU TEST2(FPS)：0.94
CPU Score：11776
CPU TEST1 (PLANS/S)：1542.61
CPU TEST2 (STEPS/S)：17.79

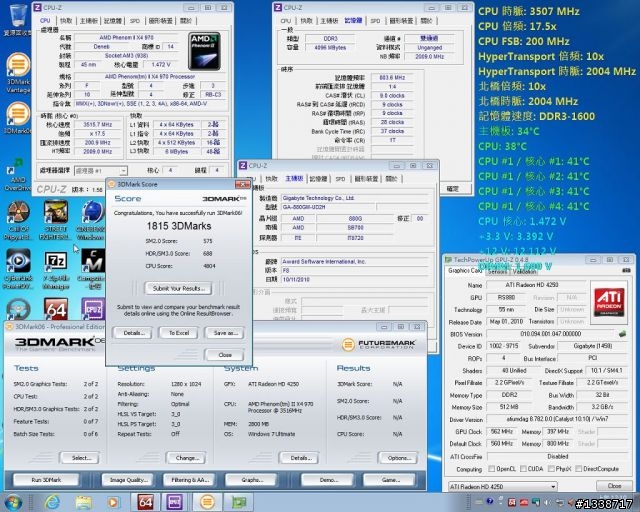

＊3DMark 06（Patch 1.2.0）
3DMarks：1815
SM2.0 score：575
HDR/SM3.0 score：688
CPU score：4804

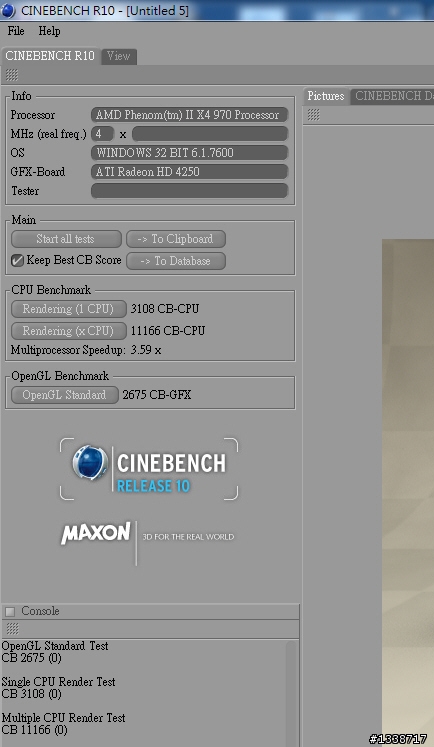

＊CineBench 10：
Single-Core/CB-CPU：3108
Multi-Core/CD-CPU： 11166
Multiprocessor Speedup：3.59X
OpenGL Software：2675

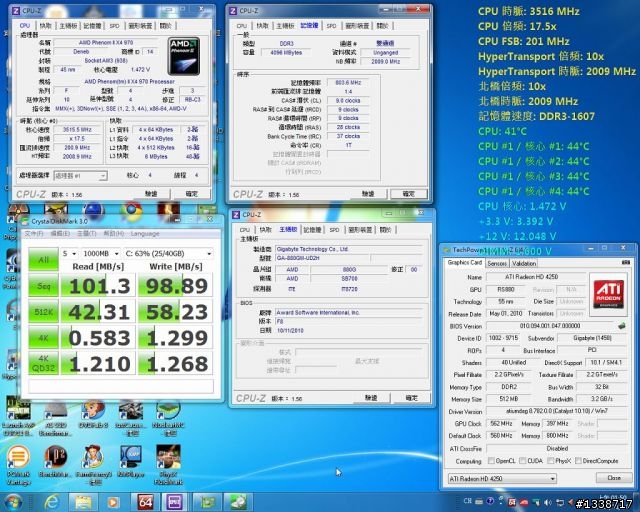

＊CrystalDiskMark 3.0Beta2
Read（MB/s）：
Seq：101.3
512K：42.31
4k qd32：0.583
4K QD32：1.21
Write（MB/s）：
Seq：98.89
512K：58.23
4k qd32：1.299
4K QD32：1.268

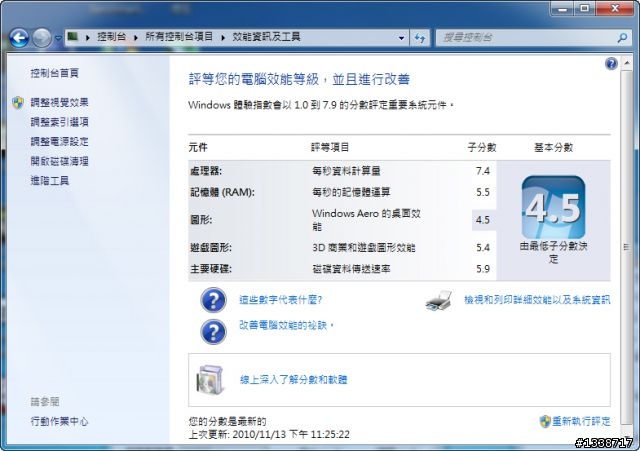

＊Win 7效能評等
處理器：7.4
記憶體：5.5
圖形：4.5
遊戲圖形：5.4
主要硬體：5.9

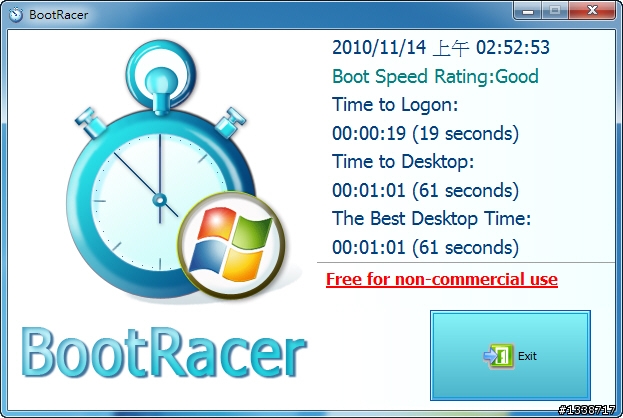

＊BootRacer：
61秒開機完成至桌面

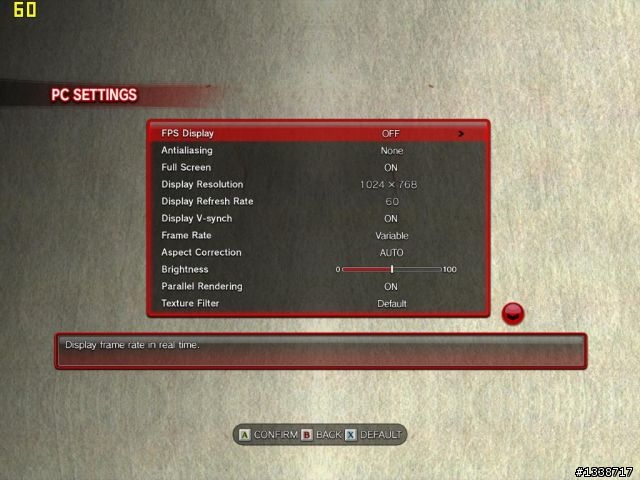

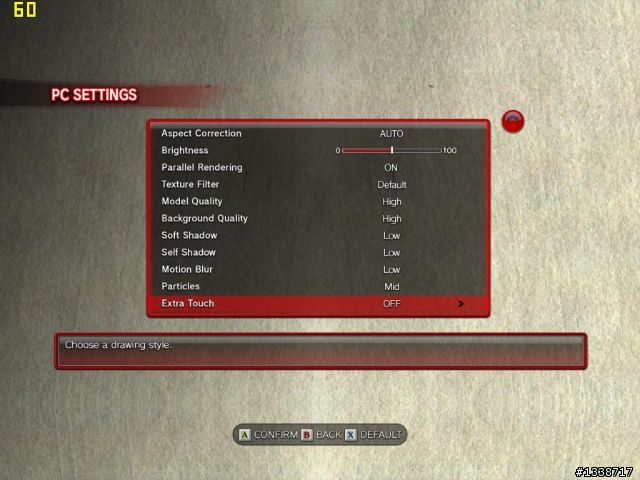

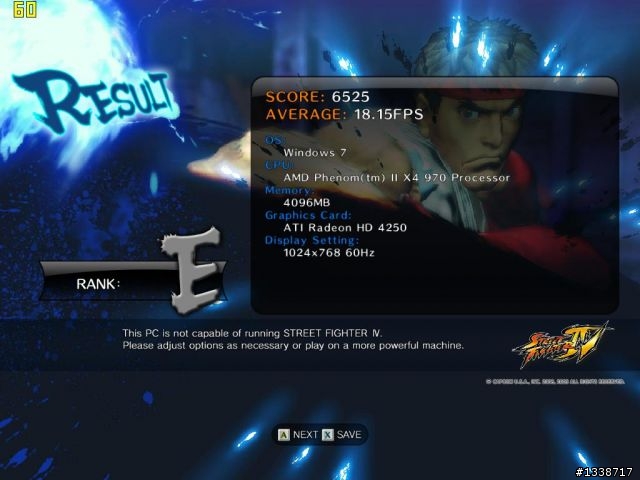

＊Street.Fighter.IV：1024 X 768，no AA模式。





平均：18.15 FPS。

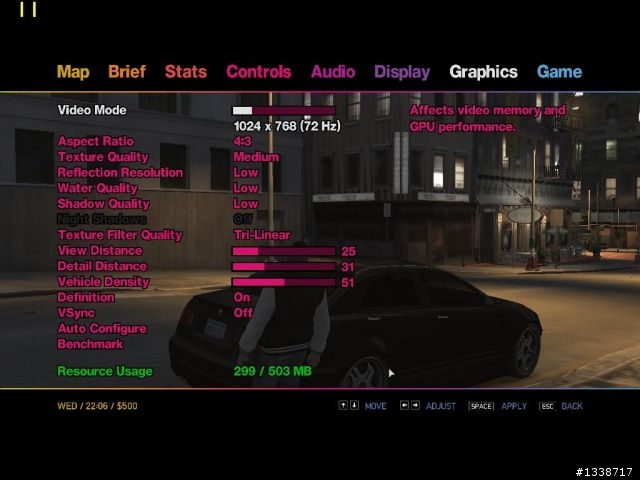

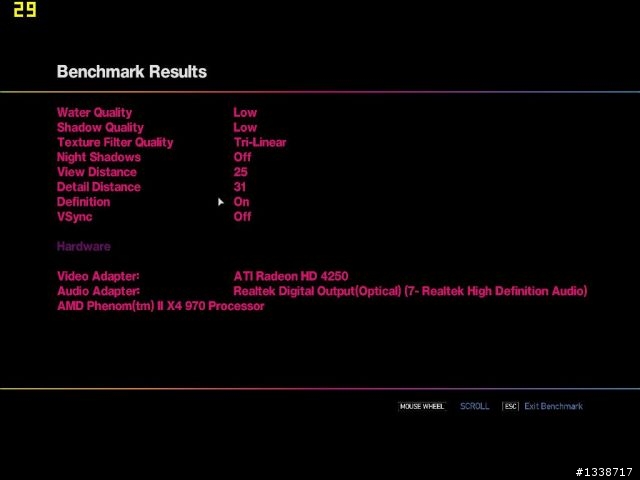

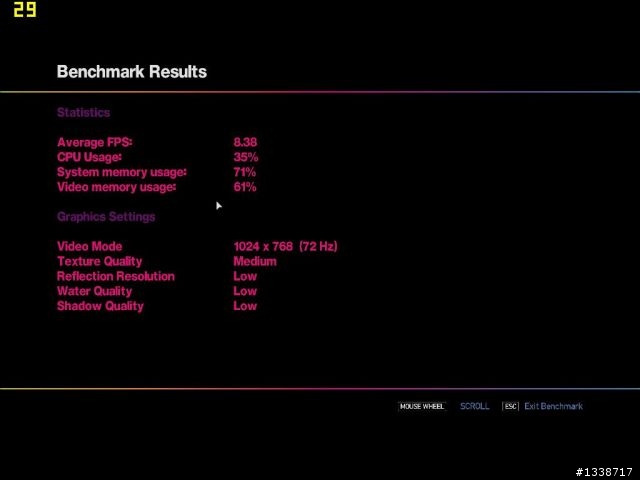

＊Grand Theft Auto Episodes from Liberty City 俠盜獵車手：自由城故事：1024 X 768
平均：18.15 FPS。

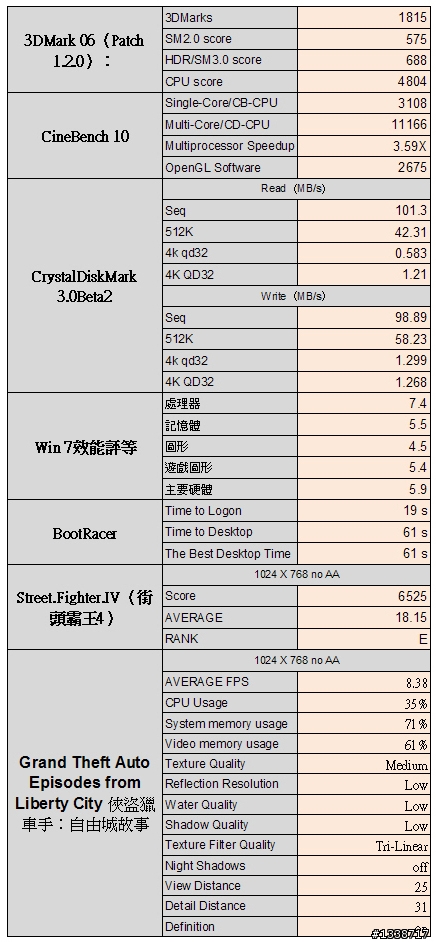

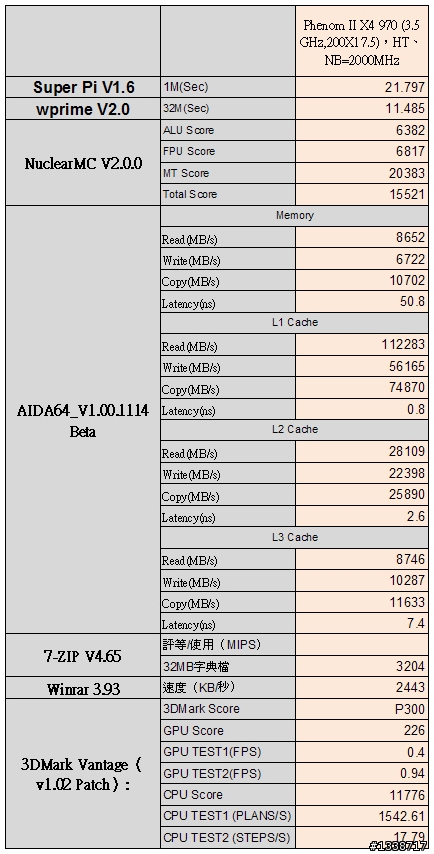

以上測試成績整理。





----------------高畫質影片播放、影片轉檔------------

嗯！上面一連串測試只能算是880GM-UD2H一小部分性能檢驗，接著還有這高畫質影片播放、影片轉檔部分。

高畫質影片播放部分，我把Phenom II X4 970 Black Edition關閉成為單核運作CPU，處理速度也降至2GHz。用Cyberlink PowerDVD 10 Ultra Mark II播放，開啟880G硬解項目，這樣可以讓人瞭解880G硬解性能對於高畫質影片加速的影響。

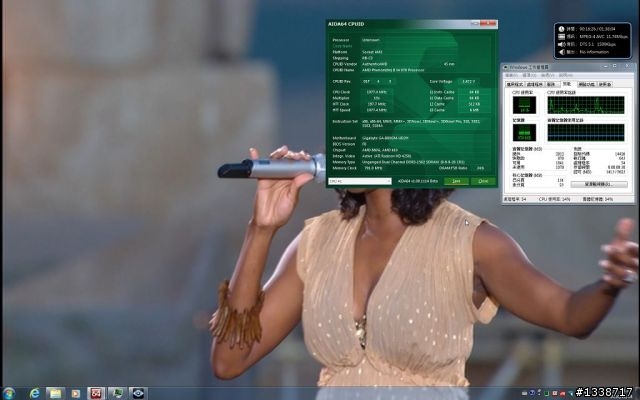

首先是一部1080P格式的MKV影片，MP4影片的AVC格式，流量約在11Mbps，CPU資源約有14％。

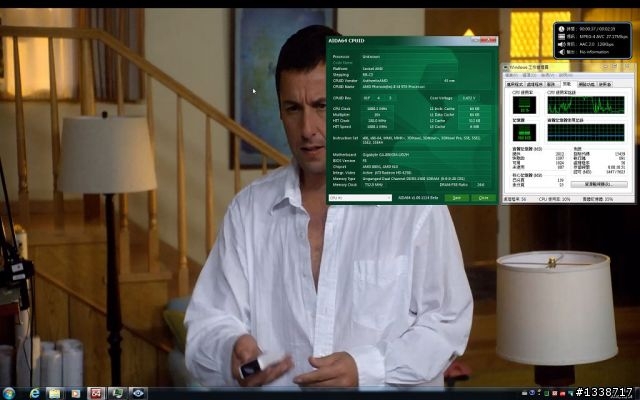

這部是命運好好玩的藍光影片，流量約在27Mbps，CPU資源約有10％。

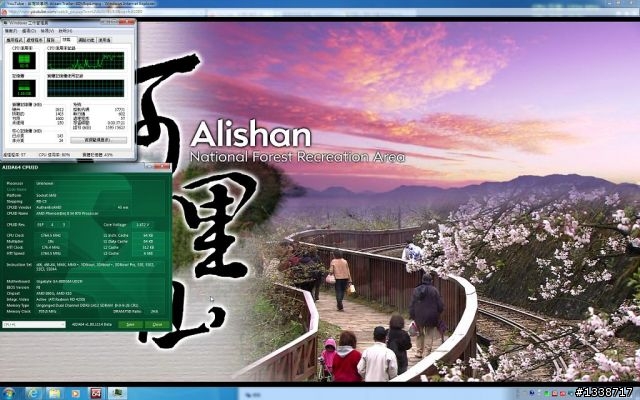

再來這部由友站發佈的阿里山影片，有好心大大放到youtobe網站，直接線上觀賞時，CPU資源約有80％。看來我還是把其他3核心打開好了。

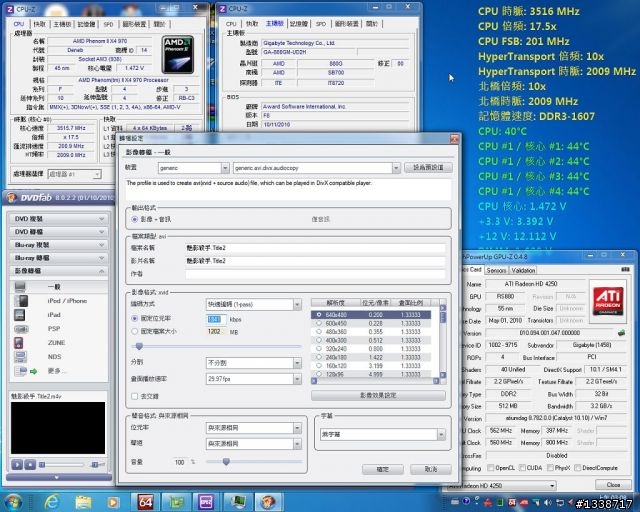

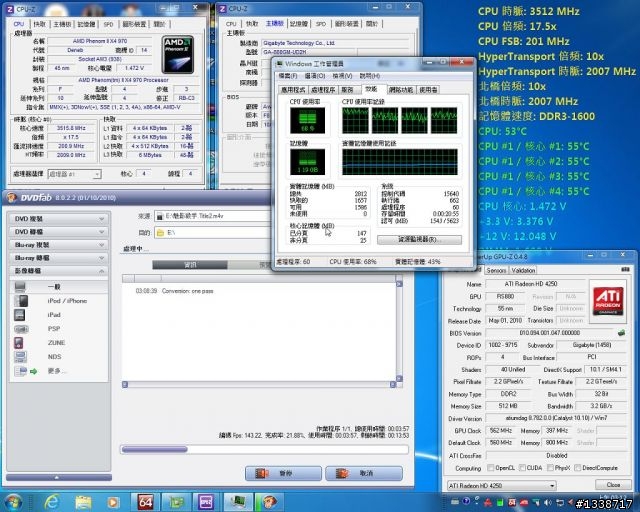

影片轉檔部分，選擇DVDFab 8.0.2.2軟體來把戰慄殺手轉成Divx影片，影片解析度為640*480，1841 kps位元率。



轉換影片時間約要16分鐘，Phenom II X4 970 Black Edition的CPU核心沒有全部滿載，約68％使用率，CPU編碼性能約143.22 FPS。



這次選擇技嘉880GM-UD2H搭配上Phenom II X4 970 Black Edition足夠應付高畫質影片播放以及影片轉檔用途，其中880G的硬解性能相當不錯，即使用單核的2GHz運作CPU，仍然可以順暢播放高畫質影片。對了，還有轉一部影片時間已經縮短至20分鐘內，這樣的成績已經讓很多中、低階CPU汗顏了。

老實說，一般文書、高畫質影片播放、動物機之類用途，用技嘉880GM-UD2H搭配三核或雙核處理應該就夠用。如果想要執行目前流行的單機遊戲，可以再加上一張中階顯示卡即可。只是我不想浪費太多時間在每部影片轉檔。所以直接用4核心的Phenom II X4 970 Black Edition。

晚點再來試試這張板子的超頻性，看看Phenom II X4 970 Black Edition可以飛多高。
