CarPC 美型機殼製作實錄(威盛17*17主機板)

話說霹靂便當盒發表之後，一位網友問說是否可以幫忙將他的威盛主機板(17*17)製作一個外殼，
要裝在SUZUKI SOLIO上音響位置，本著指標性意義的前提下，又是同鄉，
開始了機殼製作工程。

經過討論之後，確認了需求：
1.裝機位置：汽車音響位置，因為該車型音響位置深度較淺，最後決定為20公分長。
2.主機大小：就以一個音響位置為主， 17.5cm(高)*5.2cm(寬)*20cm(長)
3.前方除了光碟機之外，額外做了  Power、Reset 按鈕各一個，預留Power、HDD燈孔，
   外加一組USB插槽
4.電源供應器另外做一個小盒子裝。(不是一般Power，是網路買的小型電路板)
5.噴黑色
6.兩張小朋友

開始製作之後，發現裝了記憶體之後，高度超過5CM，於是緊急連絡網友，得知記憶體將會去買高度較低的，後來有拿一條RAM來試，還好可以，於是開始喬..喬..喬..喬..喬..

---

有圖有真相，過程就用圖帶過啦！

剛黏好經過打磨的主機機殼：


剛做好POWER外殼：

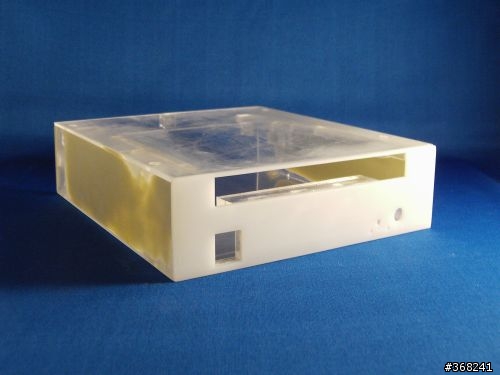

機殼完成補土、磨平：

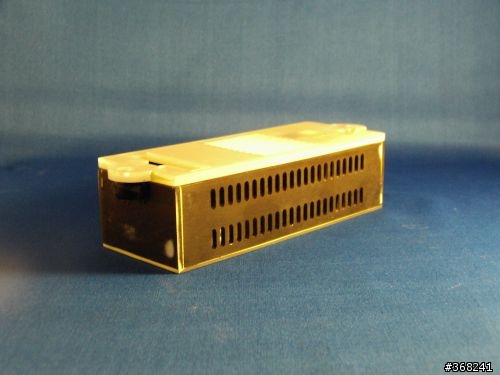

POWER外殼完成補土、磨平：

--------------------------噴漆分格線------------------------------------

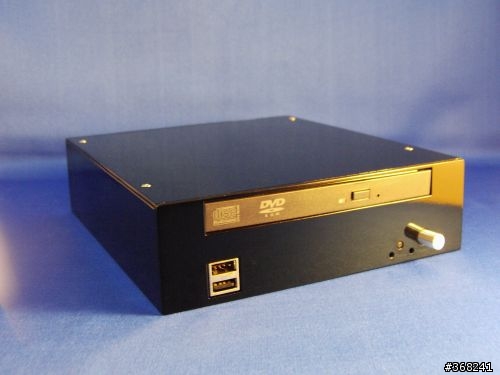

主機正面

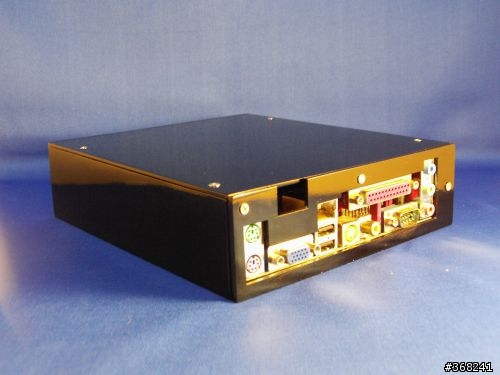

背面圖片(因為沒有原圖，所以各接頭處沒有一一核對，那個大洞是要留給電源線用的)

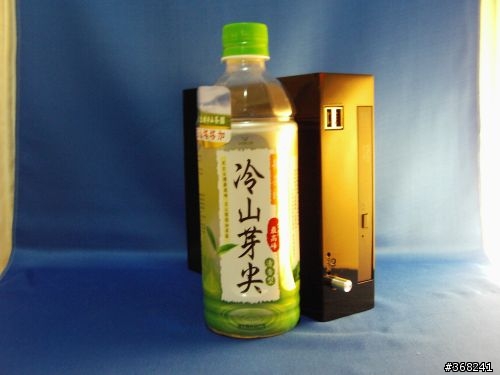

垂直比較圖：


橫放比較圖：

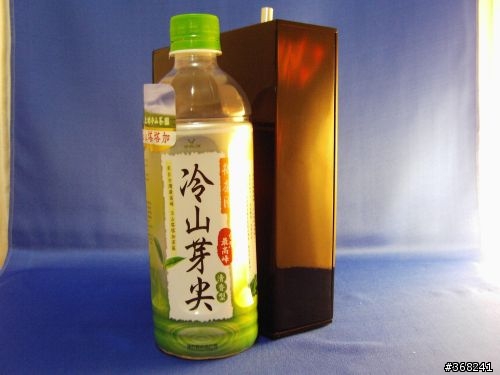

電供直放比較圖：

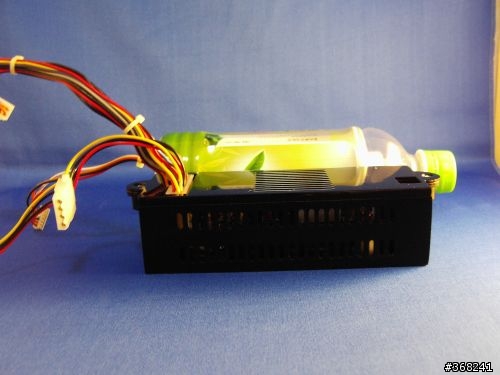

電供橫放比較圖：

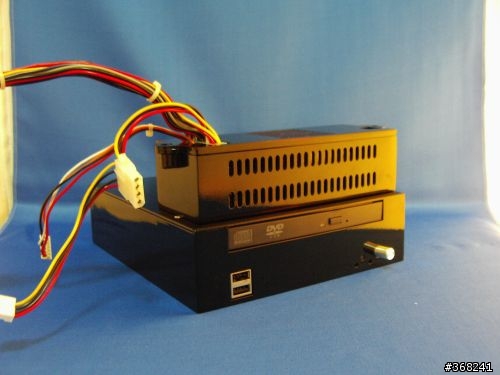

最後，不能免俗的，來張疊疊樂吧！


※補上最終尺寸：20.2cm(長)*17.4cm(寬)*5.2cm(高)
----------------------------END---------------------------------
製作過程到此告一段落，為啥！
因為今天晚上要交給網友啦！
等他裝完成再情商拍照吧！
先給個分數吧！

本文章在我的個人網站同步發表
