雖然說在一般HTPC的系統要求,Atom的架構下足以勝任!
但如要使用Atom架構平台玩上一些3D遊戲就顯得有點力不從心!
台客兄這回帶來分享ECS精英電腦所推出的支援intel i3,i5甚至最高規的i7 LGA1156 mini-ITX規格的主機板H55H-I
H55H-I是目前最小型的H55晶片組主機板之一,大約只有標準型ATX主機板大小的四分之一!
這回台客兄就來詳測這片H55H-I分享給各位網兄。

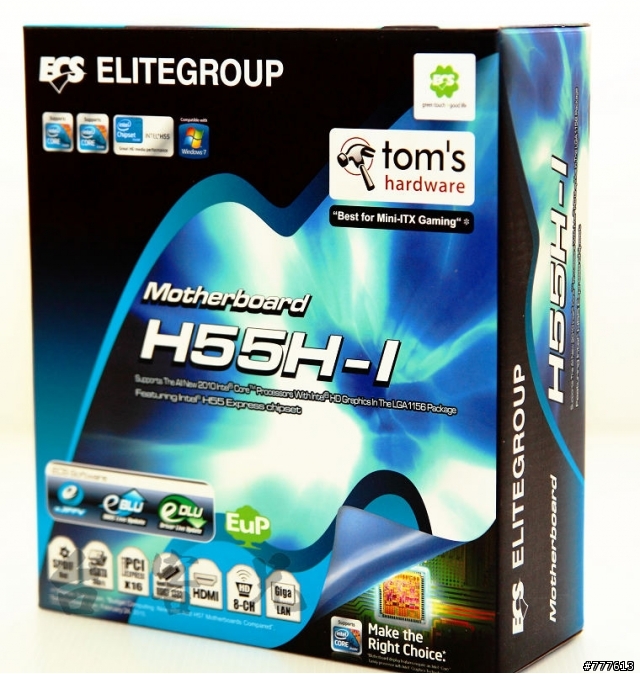

包裝外盒非常小巧,在賣場架上如不仔細看還以為是VGA哩

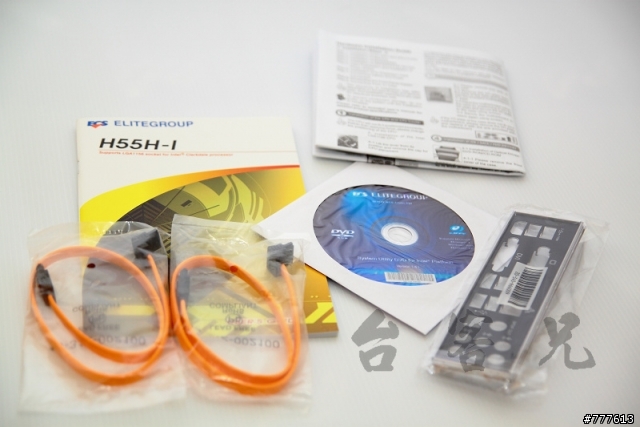

配件附上英文使用手冊+多國語言簡易安裝手冊+SATA排線*2+驅動光碟+擋版
H55H-I主機板本體配色採用綠色PCB版配上亮眼的橘色做搭配

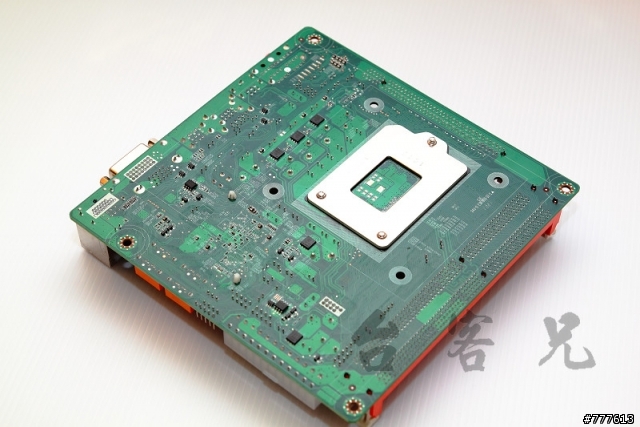

主機板背面.因體積小所以有些元件走向安裝至主機板背面.充分利用Mini PCB版的空間

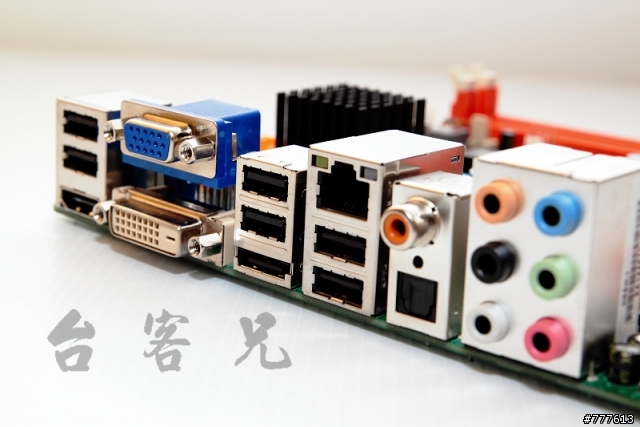

I/O部分提供了
六組USB 2.0
一組D-SUB
一組DVI
一組HDMI
一組eSATA
一組S/PDIF 光纖/同軸輸出
一組RJ-45網路孔
完全取消了PS/2接頭

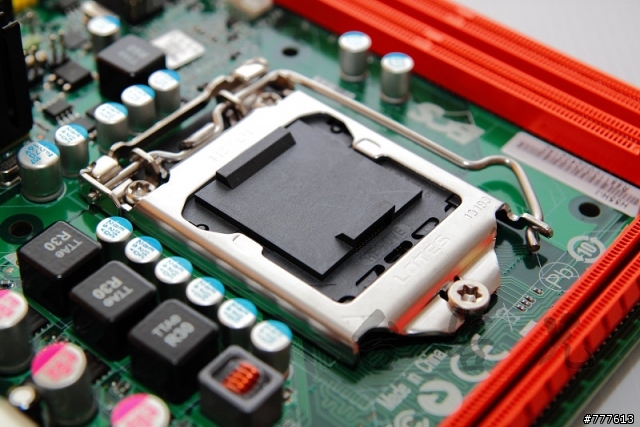

LGA 1156 CPU腳座採用LOTES
(PS:還好不是使用Foxconn.至於原因有追台客兄的Plurk就知道.我個人對Foxconn生產的1156腳座很反感XD)

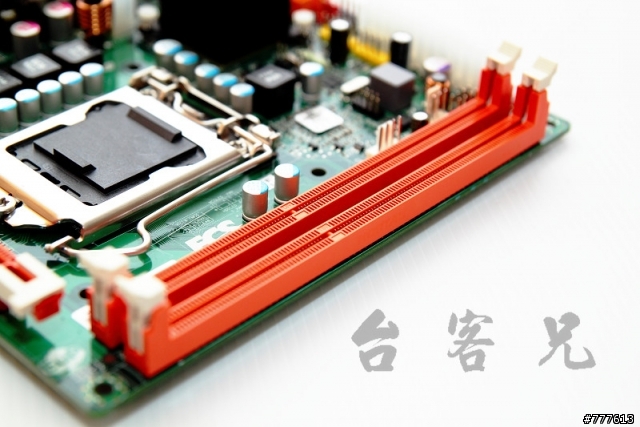

H55H-I提供了兩條DDR3 DIMM插槽,並支援雙通道 DDR3 1333/1066記憶體規格,最大支援8GB容量

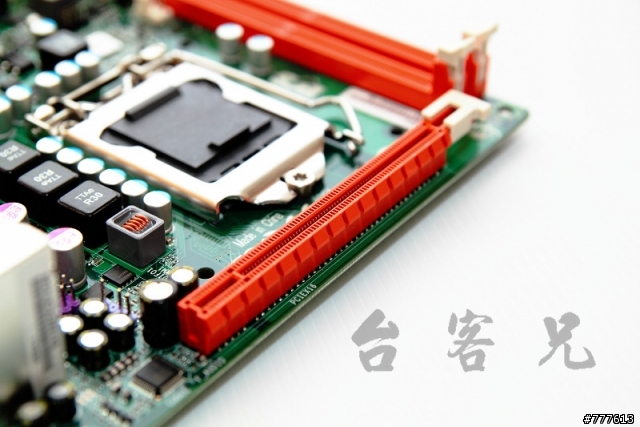

H55H-I另外也提供了1條PCI-E X16的插槽.方便玩家安裝效能較佳的顯示卡

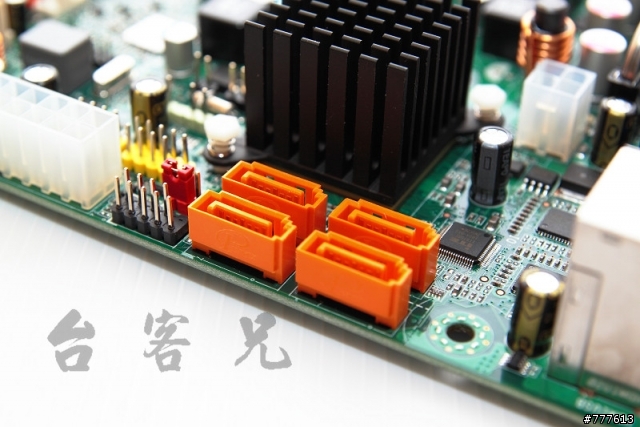

提供了四組SATA-II(H55晶片無提供RAID)

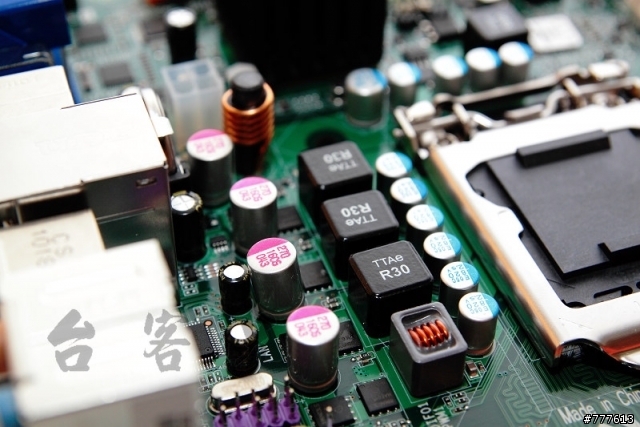

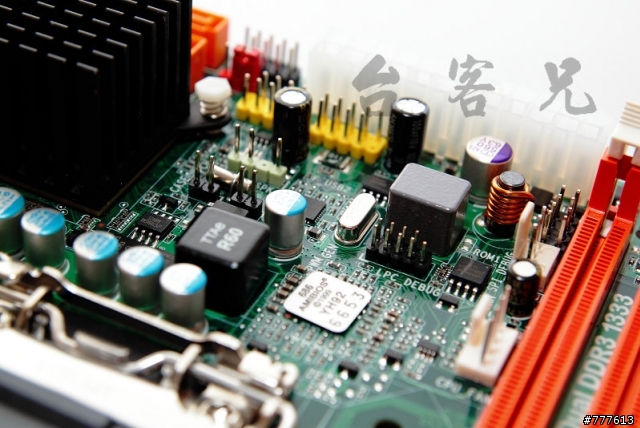

供電採用4+1相供電設計,CPU位置使用高品質全固態電容和封閉式電感
記憶體部分採用1相供電

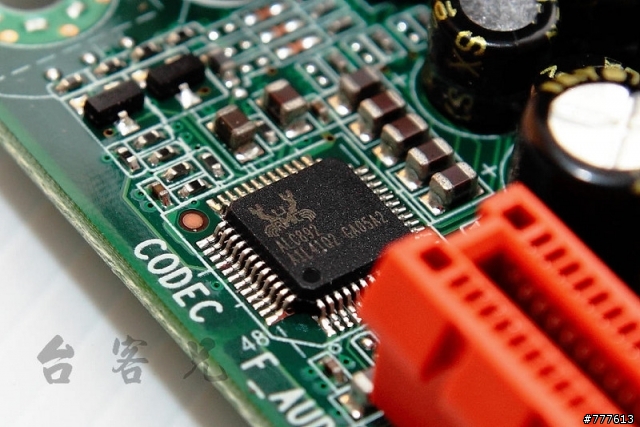

而音效方面使用Realtek ALC892音效晶片,支援8聲道與High Definition Audio技術

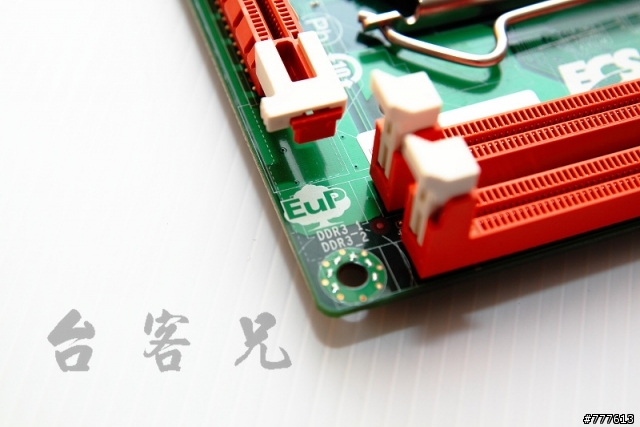

另外H55H-I也符合歐盟最新節能規範EuP
支援mini-ITX規格的機殼市面上也越來越常見

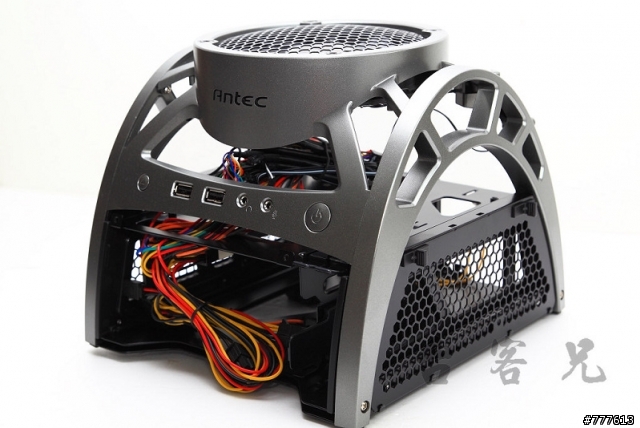

例:造型比較特殊的Antec Mini Skeleton就是專為mini-ITX所設計的

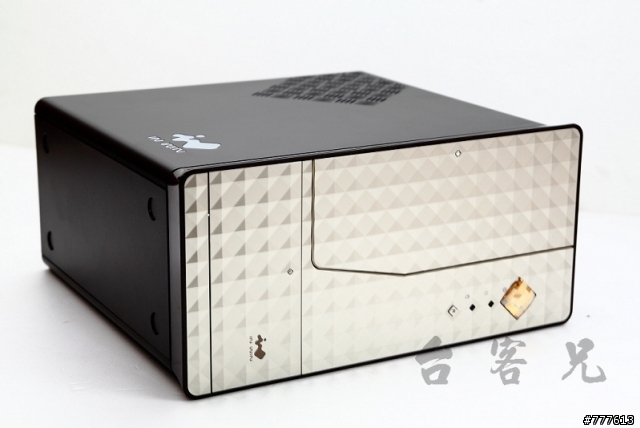

還有標準便當機殼IN WIN迎廣新推出的Mini-ITX

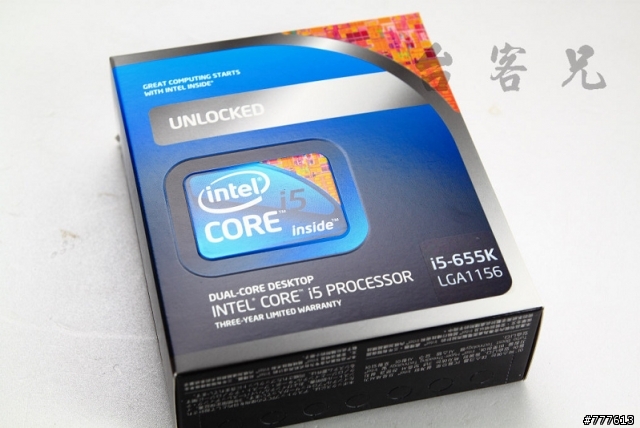

CPU方面使用intel最新的不鎖倍頻i5 655K來測試H55H-I的超頻性能

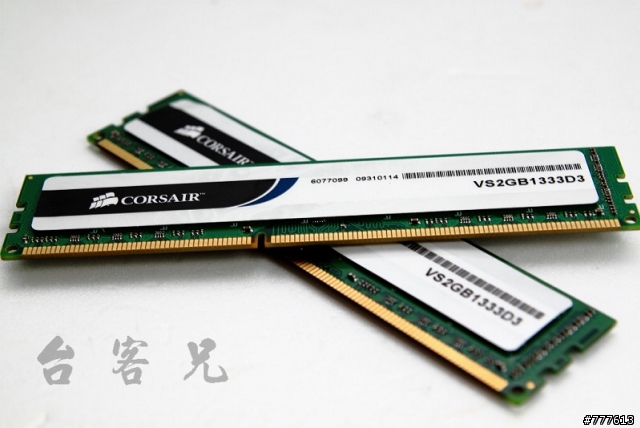

記憶體方面使用Corsair標準DDR3 1333規格的記憶體(VS2GB1333D3)

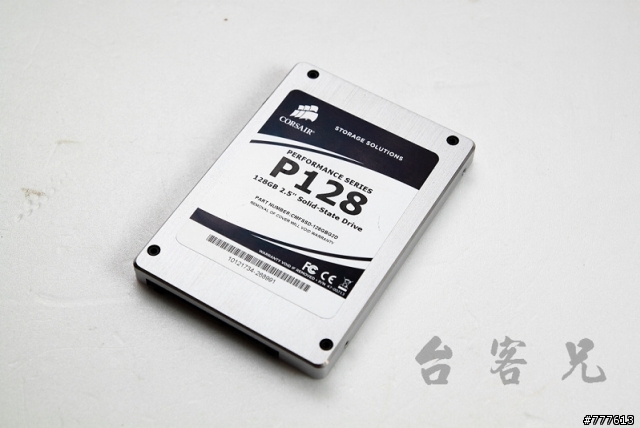

硬碟採用Corsair P128 SSD
硬體介紹分享到此
-----------------------------------------------------------------------------------------------
接下來來看看主要BIOS部分

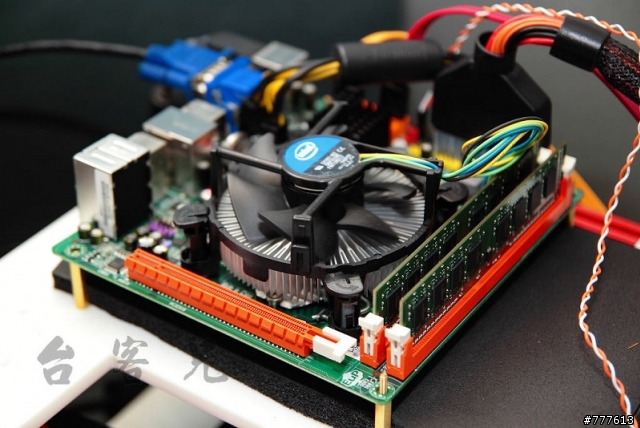

上機測試平台
CPU: Intel i5 655k
MB: ECS H55H-I
DRAM: Corsair VS2GB1333D3*2
VGA: Intel Clarkdale 733MHz
HD: CORSAIR P128
POWER:殺雞用牛刀 Antec TPQ 1200 OC
Cooler: Intel Cooler
OS: Windows7 Ultimate 64bit

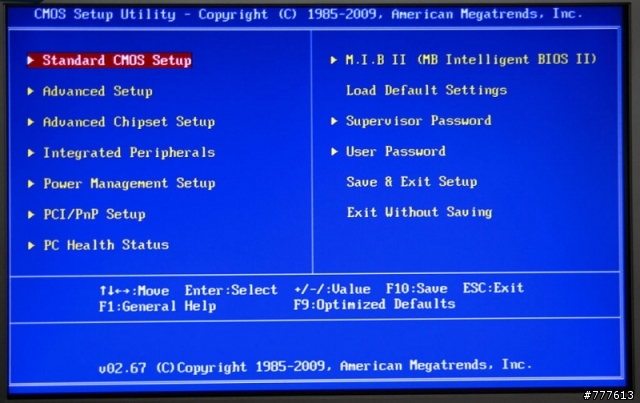

BIOS主要選單畫面

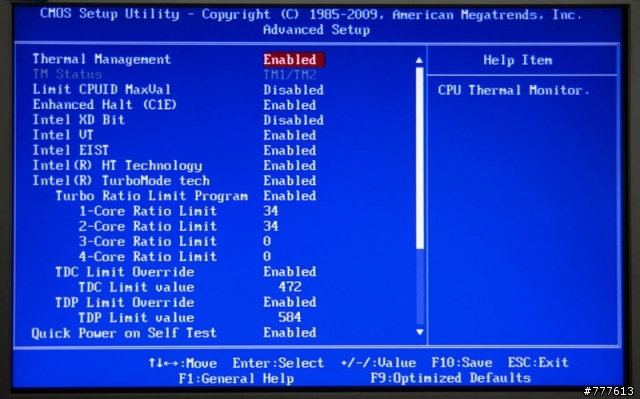

Advanced Setup選單,一些CPU功能都可由此設定

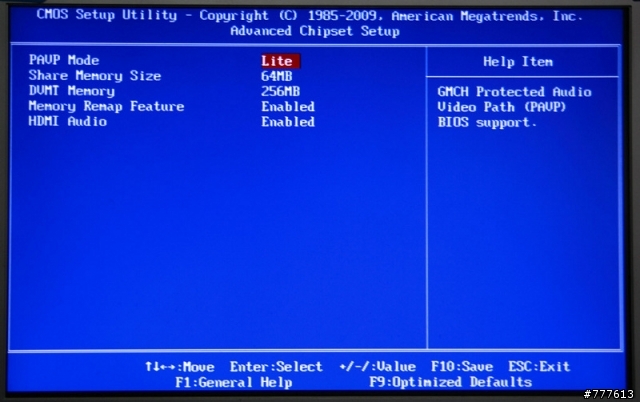

Advanced Chipset Setup

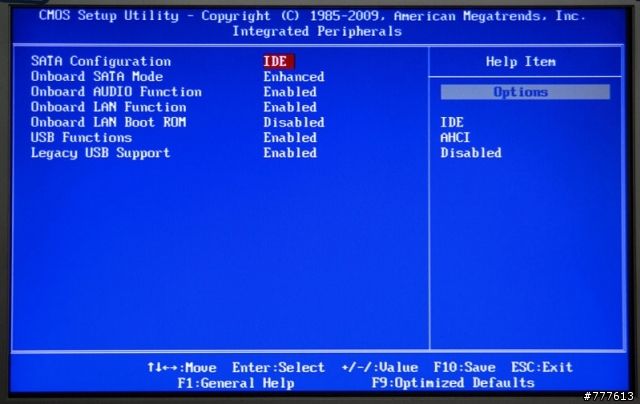

Integrated Peripherals

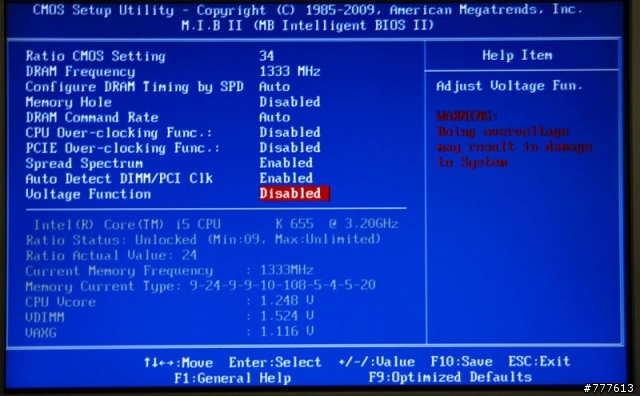

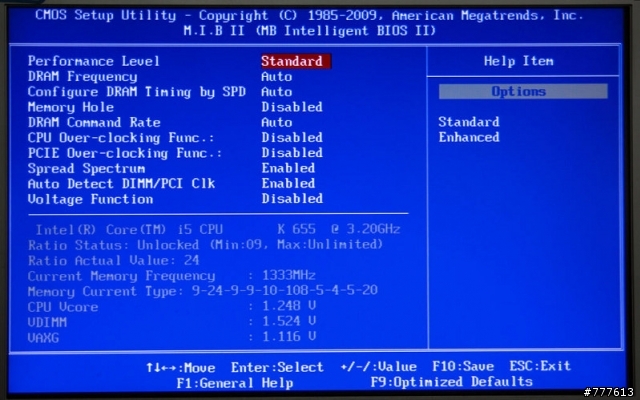

M.I.B II部分,主要為一些超頻選單(沒錯mini-ITX也是可以O~O~OC)
BIOS就簡單介紹到此
-----------------------------------------------------------------------------------------------
再來就是ECS H55H-I配上intel 655K簡單所測試的數據
(以下測試CPU-Z電壓值均為誤判,經詢問ECS工程師表示工程師這邊是說因為CPU-Z,
看起來是認 Vin2,而H55H-I Vcore 是 Vin0,所以CPU-Z 會抓錯值!)

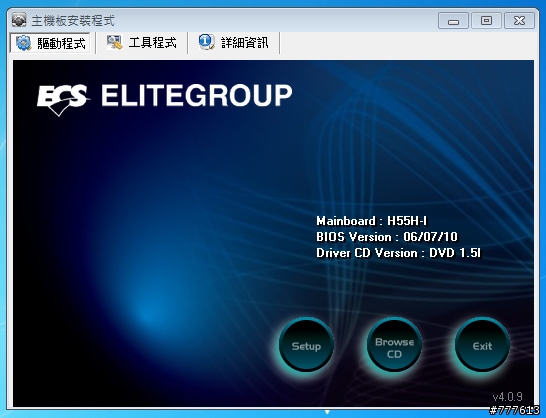

簡單明瞭的驅動安裝畫面

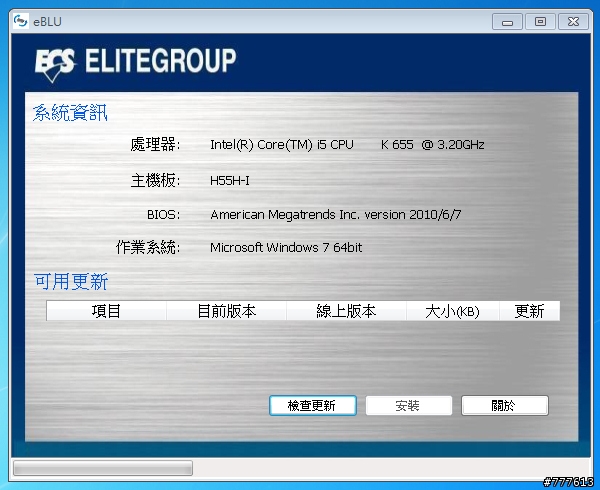

很貼心的自動更新軟體eBLU
3D Mark系列

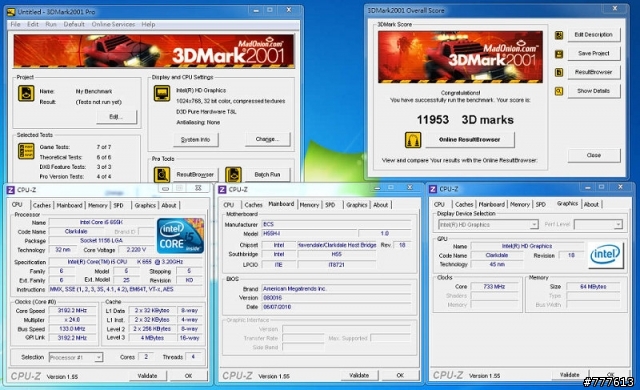

3D Mark2001

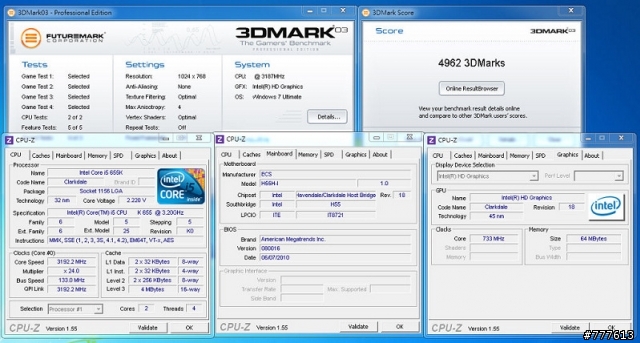

3D Mark2003

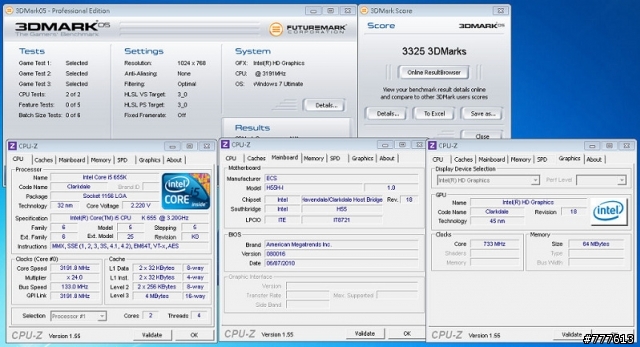

3D Mark2005

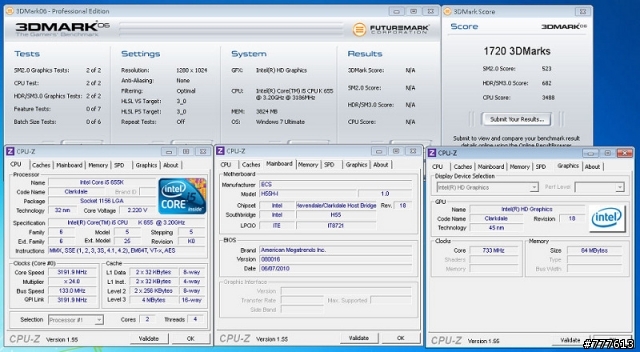

3D Mark2006

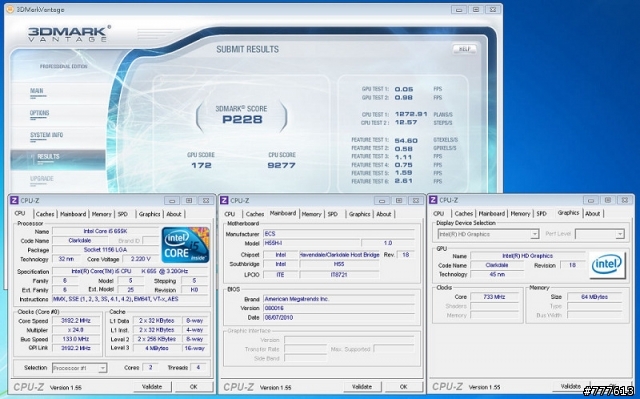

3D Mark Vantage

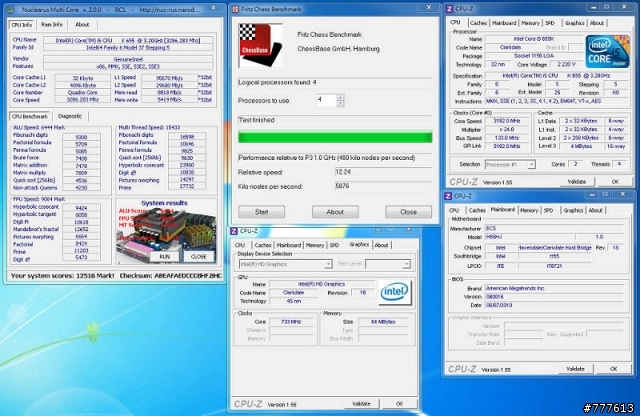

Nuclearus +Fritz

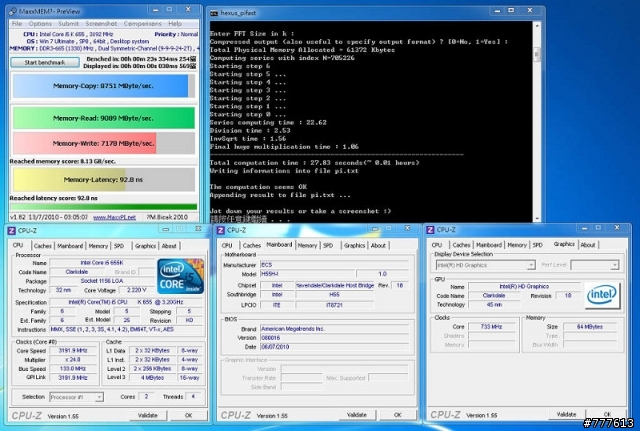

MaxxMEM + hexus
Super PI +CPU Mark
基本數據簡單介紹分享
-----------------------------------------------------------------------------------------------
另外在OC超頻部分.因台客兄使用的是 655K沒有鎖倍頻的CPU!
所以就來給他懶人超..只調整倍頻,其他全設AUTO啦
就這樣輕鬆4.5Ghz直開..(這對655K只是基本款)..因Cooler只是使用intel原廠的餅乾扇.所以就不挑戰5Ghz!

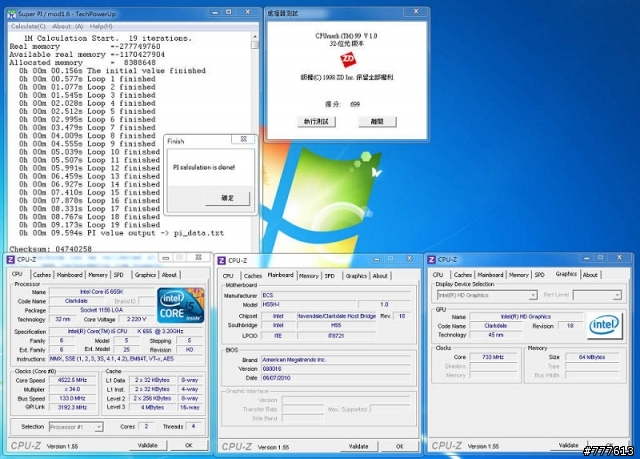

H55H-I+655K上4.5Ghz的簡單Super PI +CPU Mark測試數據
最後簡單總結一下
ECS H55H-I在用料方面雖稱不上豪華.但對產品定位上已足夠使用
配色上面感覺不夠霸氣.如PCB版能一樣使用ECS自家Black系列相信會更搶眼
在這正子很火熱的USB3跟SATA3在H55H-I上沒能看到是有點可惜的地方
BIOS超頻選單內不像以往mini-ITX的版子都看不到,(台客兄是個超頻魔人,沒超頻選項的MB是直接被我開除)
但在H55H-I上卻有開啟這功能,且還算豐富!有看到ECS的進步!
END~台客兄~
