自家X1800/X1900雖然十分強悍
去年推的ATI Radeon Xpress 200 CrossFire晶片組
只擁有X8+X8的CrossFire效能
這次的ATI CrossFire CFX3200晶片組
把傳輸頻寬加大到X16+X16的CrossFire
雖然這款DFI LANPARTY UT CFX3200-DR上市有一段時間
已經有不少相關的測試與介紹
小弟這次就簡單的介紹一下
主機板外觀
DFI高階主機板近期都使用這種怖線
一樣是全日系電容保證

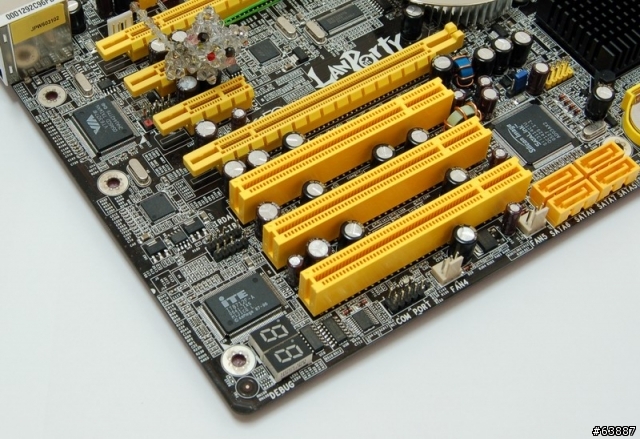

主機板左下
使用了更進階的除錯燈號
兩根足夠間距的PCI Express x16與三根傳統PCI供擴充

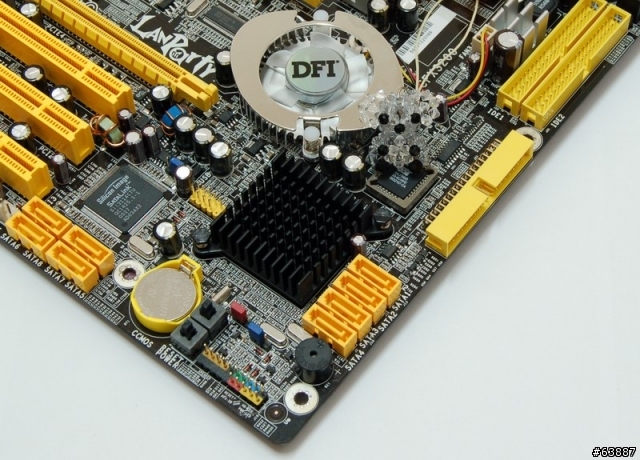

主機板右下
北橋使用DFI獨特散熱器,南橋使用散熱片
內建的開關/重置按鈕
改善了SATA裝置的材料,使得固定更穩固

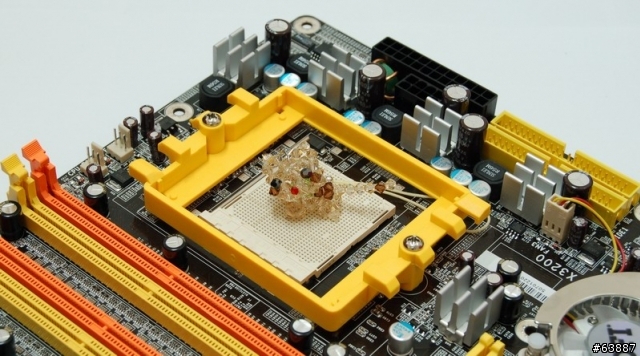

CPU附近用料
依K8耗電量來說,三相電源已經足夠
LANPARTY UT CFX3200-DR使用較高階的四相電源

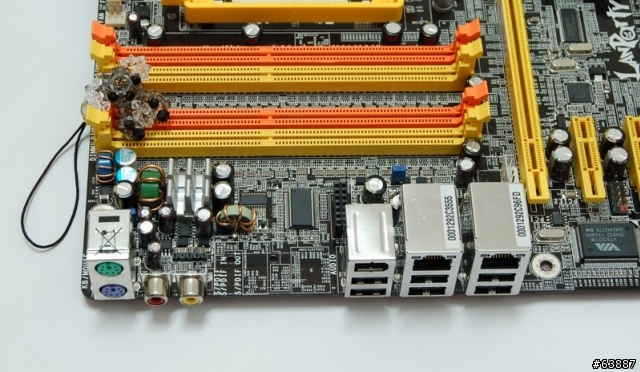

記憶體部份與IO裝置
特殊的記憶體位置
IO內建六個USB,雙網路卡及一個1394
音效方面由面板擴充
(可惜運送過程中貨運造成其中一個DIMM斷裂)

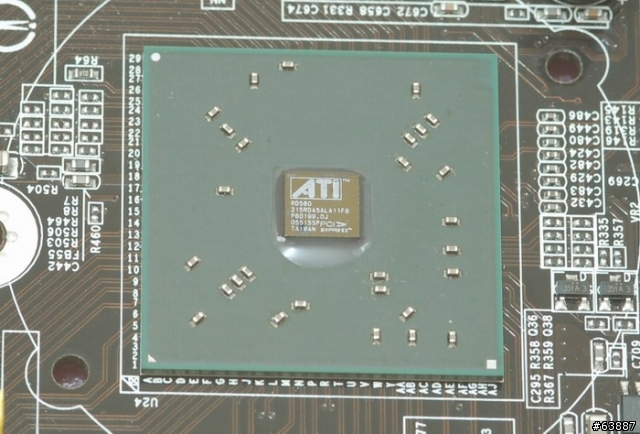

北橋晶片
ATI RD580本體相當的小

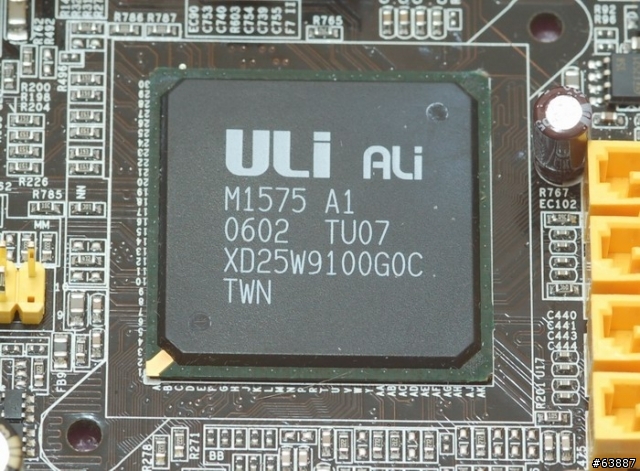

南橋晶片
使用目前AMD K8平台效能與呼聲最高的ULI 1575

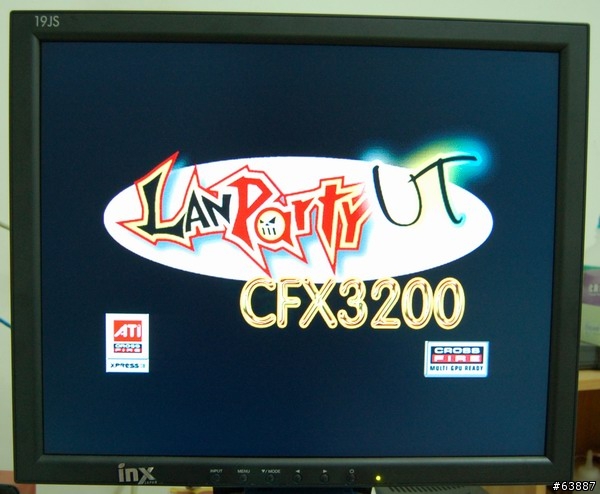

亮眼的開機畫面
接下來是BIOS介紹

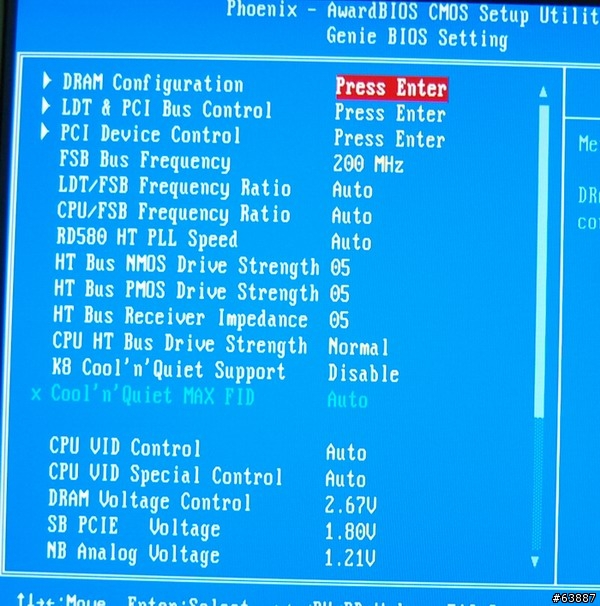

CPU超頻與其他電壓主要頁面

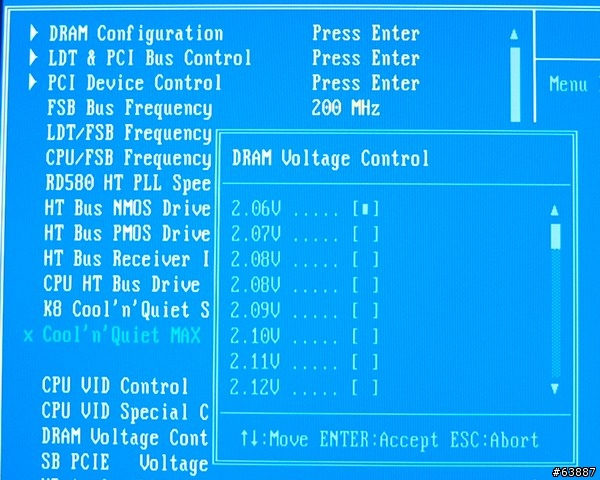

DRAM的電壓範圍比之前更寬
起跳2.06V

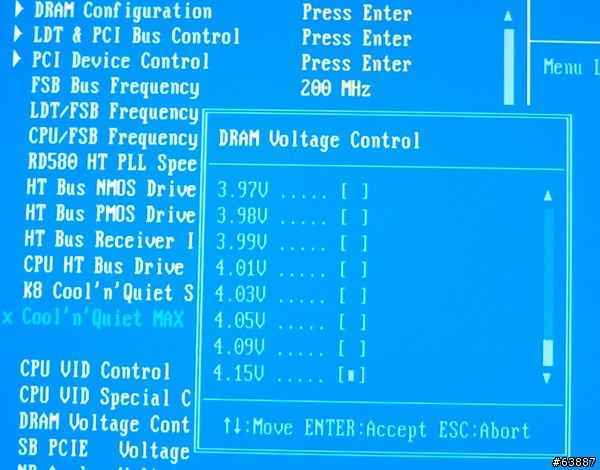

結尾4.15V

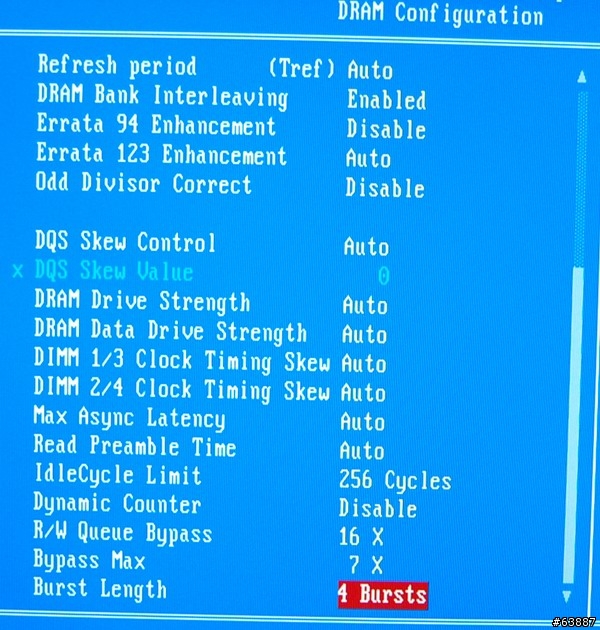

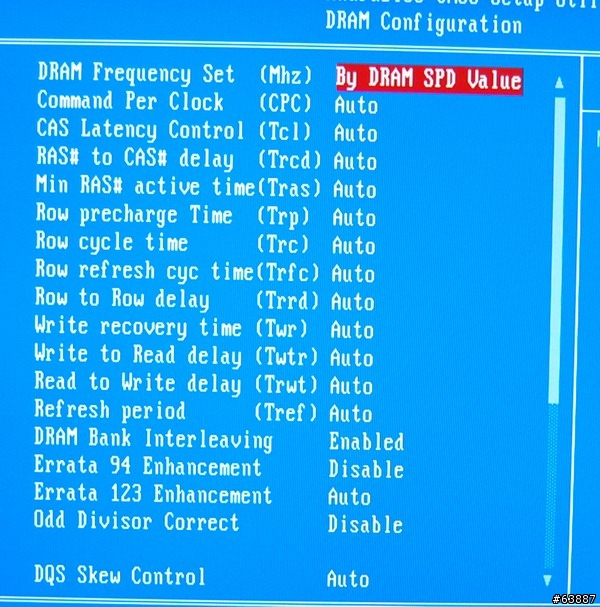

DRAM頁面上
照傳統一樣滿滿的調效設定
ATI晶片又多了兩樣選項供調整
DRAM頁面下

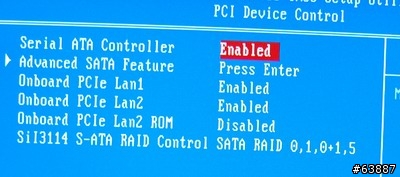

內建裝置頁面

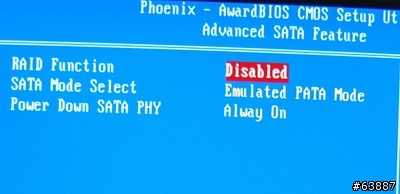

ULI 1575與SiI3114都支援SATAII
還有RAID0,1,0+1,5所有功能

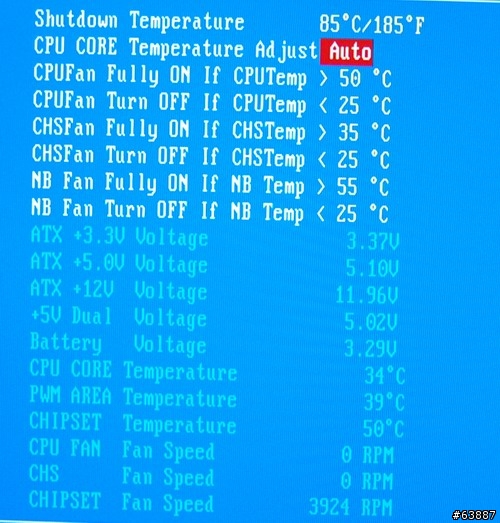

溫度轉速監控頁面
測試平台
CPU:AMD Althon64 3200+ ES
MB: DFI LANPARTY UT CFX3200-DR
DRAM: 風系列 BH5 512MBX2
VGA:ELSA 6600GT
HD:Seagate 7200.7 80GB
POWER:ONYX 520W
超頻不愧是DFI的強項
經過調效之後
ATI晶片組竟然外頻也能拉到333Mhz(非同步)
日後有CF VGA會再做進一步的測試
先簡單的來個優缺點
優點
1.ATI CrossFire系統中目前效能最高的MB
2.OSKAR設計的產品,品質有保證
3.最豐富的BIOS,電壓調效選項
4.ULI 1575,最穩定的南橋
5.全日系電容
6.改善了一般ATI RD580在300外頻下需重置才運作的天生bug
7.充分發揮ATI CrossFire效能
缺點
1.與ASUS比起來價格稍高
2.外盒包裝圖案可以再做些變化
看來AM2的測試也將出現(圖右)
AM2 CPU個人入手一個月以上
手上的AM2非現在市面上測的鐵殼上印2400+之ES版本
期待Wind's Hardware下一個測試........
