用「表情」控制 AR 軟體，似乎是非常自然的事情，就像用手指滑動手機一樣。不過，為什麼大部分的電腦軟體都不能用表情控制呢？
答案是人類最自然的互動方式，對電腦來說，卻是天大的挑戰。要讓電腦懂得人類的溝通方式，包括語音、表情、眼球追蹤、肢體動作等，都需要人工智慧(AI) — 可以說，未來幾年的 AI 發展，將為自然的人機介面鋪路。
若從人與電腦互動方式的歷史來看，「自然介面」會是人機介面非常重大的變革，有可能成為下一代的主流。若發展成熟，將大大促進穿戴式設備、機器人、智慧家電、自動駕駛載具…等新一代智慧型產品的普及。
為什麼 Apple 開發 Vision Pro 時，特意不使用其他AR/VR廠商常用的手持控制器？相信跟 Steve Jobs 在 2007年發表 iPhone 時，特意排除觸控筆的原因一樣：因為這樣最自然。

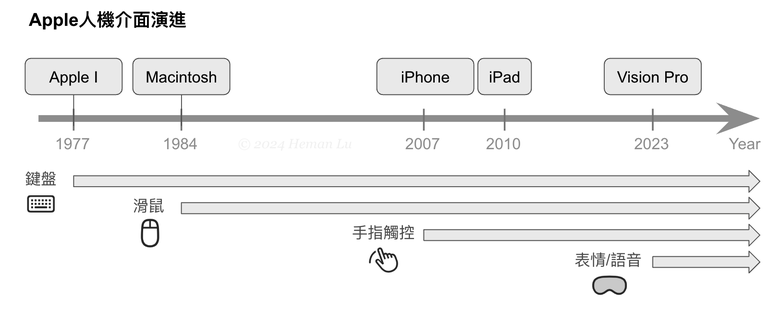

從下圖 Apple 產品的人機介面演進的方式來看，從鍵盤、滑鼠進化到手指觸控，花了30年（1977-2007），而從iPhone手指觸控到Vision Pro用手勢/眼神/表情/語音控制，也才16年，還有很大發展空間。
在[第5單元]第7課5-7a曾經介紹過AI即時語音辨識，因此，能否將語音辨識加進上一節（補充15）範例中，用「表情＋語音」來控制3D模型呢？本節就來試試看。
首先複習一下5-7a範例程式，語音辨識的關鍵程式碼才10行左右：
// 5-7a 語言學習機(SFSpeechAudioBufferRecognitionRequest)
struct 語言學習機 {
@Binding var 辨識結果: String
let 辨識器 = SFSpeechRecognizer() // default: system locale "zh-TW"
let 辨識請求 = SFSpeechAudioBufferRecognitionRequest()
func 錄音即時辨識() {
// ... （將錄音加入辨識請求中）
if 辨識器 != nil && 辨識器!.isAvailable {
辨識器!.recognitionTask(with: 辨識請求) { 結果, 錯誤 in
if 結果 != nil {
辨識結果 = 結果!.bestTranscription.formattedString
print(辨識結果)
}
}
}
}
}

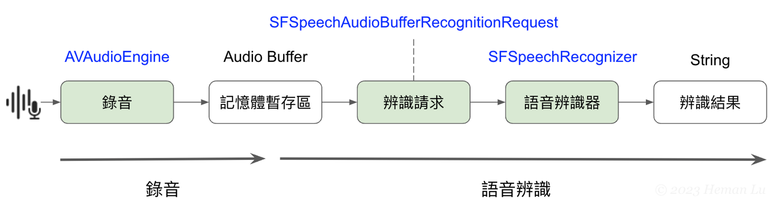

這段程式碼的流程如下圖，基本上就是將即時錄音的「暫存區」，持續加入「辨識請求」中，然後交給「語音辨識器」，這樣就會不斷產出「辨識結果」（匿名函式會不斷被呼叫）。
那麼，用 ARKit 如何取得即時錄音的音訊（記憶體暫存區）呢？非常簡單，只要先在設定人臉追蹤時，多加一行程式碼 — 設定 providesAudioData 屬性為 true：
let 人臉追蹤設定 = ARFaceTrackingConfiguration()
人臉追蹤設定.providesAudioData = true // Call session(_:didOutputAudioSampleBuffer:)
這樣除了啟動前相機之外，也會開始錄音，讓我們省掉 AVAudioEngine 的操作過程。
要取得錄音暫存區，還得透過代理程式（AR後台助手），不過這次是 ARSession 的代理程式，規定的函式名稱為 session()：
func session(_ session: ARSession, didOutputAudioSampleBuffer audioSampleBuffer: CMSampleBuffer) {
// 取得即時音訊，提供給語音辨識
辨識請求.appendAudioSampleBuffer(audioSampleBuffer)
}
只要加一行程式，從 session() 取得的錄音暫存區，持續加入「辨識請求」即可。
附帶一提，ARSession 的代理程式，規定了5種 session() 函式，可用來取得單幀畫面或音訊內容：
1. session(_:cameraDidChangeTrackingState:) ← 取得單幀畫面
2. session(_:didChange:)
3. session(_:didOutputAudioSampleBuffer:) ← 取得錄音暫存區（本節使用）
4. session(_:didFailWithError:)
5. session(_:didOutputCollaborationData:)
我們實際用的規範 ARSCNViewDelegate 同時繼承了兩種代理（渲染器以及AR任務），因此兩種函式 renderer(), session() 可一起並用。
在此範例中，我們將第5課「粒子系統」加進來，讓3D面具噴出火焰，口令是「噴火」。這樣一來，我們就有「表情＋語音」兩種控制手段 — 眨眼時切換外觀，唸口令時嘴巴噴火，再唸其他語句時停止噴火。
在 iPad Pro 11” (2018年, A12X晶片)上實際執行效果如下：
完整範例程式如下，全部才134行（這些功能在過去至少得寫1,000行以上）：
// 補充(16) 表情＋語音控制
// Created by Heman, 2024/07/25
// 執行前請關閉「啟用結果」（在「▶︎執行我的程式碼」左邊）
import SceneKit
import SwiftUI
import ARKit
import Speech
struct 人臉追蹤: UIViewRepresentable {
let 小幫手 = AR後台助手()
func makeUIView(context: Context) -> SCNView {
let AR視圖 = ARSCNView()
if ARFaceTrackingConfiguration.isSupported {
print("支援人臉追蹤")
let 人臉追蹤設定 = ARFaceTrackingConfiguration()
人臉追蹤設定.providesAudioData = true // Call session(_:didOutputAudioSampleBuffer:)
if let 語音辨識器 = 小幫手.辨識器, 語音辨識器.isAvailable {
// print(語音辨識器.locale)
// print(小幫手.辨識請求.nativeAudioFormat)
語音辨識器.recognitionTask(with: 小幫手.辨識請求) { 結果, 錯誤 in
if let 結果 {
print(結果.bestTranscription.formattedString)
小幫手.辨識結果 = 結果.bestTranscription.formattedString
}
}
}
AR視圖.session.run(人臉追蹤設定)
AR視圖.delegate = 小幫手 // ARSCNViewDelegate
小幫手.myGPU = AR視圖.device // 臉型追蹤設備(GPU)
print(AR視圖.device)
} else {
print("不支援人臉追蹤")
let 提示 = SCNText(string: "☹︎設備不支援臉部追蹤", extrusionDepth: 1.0)
let 提示節點 = SCNNode(geometry: 提示)
let 虛擬場景 = SCNScene()
虛擬場景.rootNode.addChildNode(提示節點)
AR視圖.scene = 虛擬場景
AR視圖.allowsCameraControl = true // 移到此處，避免干擾AR效果
}
AR視圖.backgroundColor = .gray
AR視圖.autoenablesDefaultLighting = true
AR視圖.showsStatistics = true
return AR視圖
}
func updateUIView(_ uiView: SCNView, context: Context) { }
}
class AR後台助手: NSObject, ARSCNViewDelegate {
var myGPU: MTLDevice? = nil // 從外部 ARSCNView().device 傳入
// 加入即時語音辨識功能
let 辨識器 = SFSpeechRecognizer(locale: Locale(identifier: "zh-TW"))
let 辨識請求 = SFSpeechAudioBufferRecognitionRequest()
var 辨識結果: String = ""
// 加入火焰節點
func 火焰節點() -> SCNNode {
let 節點 = SCNNode(geometry: SCNSphere(radius: 0))
let 粒子雲 = SCNParticleSystem()
粒子雲.birthRate = 20
粒子雲.birthLocation = .surface
粒子雲.birthDirection = .random
粒子雲.particleLifeSpan = 0.1
粒子雲.particleImage = UIImage(named: "particleImage")
粒子雲.imageSequenceRowCount = 4
粒子雲.imageSequenceColumnCount = 4
粒子雲.imageSequenceFrameRate = 160
粒子雲.particleColor = .orange
粒子雲.particleColorVariation = SCNVector4(0, 0, 1, 1)
粒子雲.particleSize = 0.03
粒子雲.particleSizeVariation = 0.02
粒子雲.particleVelocity = 1
粒子雲.particleVelocityVariation = 1
粒子雲.emitterShape = SCNSphere(radius: 0.01)
粒子雲.emissionDuration = 0
粒子雲.loops = false
節點.addParticleSystem(粒子雲)
return 節點
}
// 偵測到人臉時呼叫一次
func renderer(_ renderer: any SCNSceneRenderer, nodeFor anchor: ARAnchor) -> SCNNode? {
if myGPU == nil {
return nil
} else {
let 臉型 = ARSCNFaceGeometry(device: myGPU!)
let 臉型節點 = SCNNode(geometry: 臉型)
臉型節點.geometry?.materials.first?.fillMode = .lines
return 臉型節點
}
}
// 當畫面變動時（約每1/60秒）呼叫一次
func renderer(_ renderer: any SCNSceneRenderer, didUpdate node: SCNNode, for anchor: ARAnchor) {
if let 臉部錨點 = anchor as? ARFaceAnchor,
let 臉型 = node.geometry as? ARSCNFaceGeometry {
臉型.update(from: 臉部錨點.geometry)
let 表情 = 臉部錨點.blendShapes
if 表情[.eyeBlinkLeft] as! Double > 0.5 || 表情[.eyeBlinkRight] as! Double > 0.5 {
node.geometry?.firstMaterial?.fillMode = .fill
} else {
node.geometry?.firstMaterial?.fillMode = .lines
}
let 噴火 = 火焰節點()
if 辨識結果.hasSuffix("噴火") {
// 臉部頂點位置請參考 https://facelandmarks.com/
let 舌頭位置 = (臉部錨點.geometry.vertices[24] + 臉部錨點.geometry.vertices[25]) / 2.0
噴火.position = SCNVector3(舌頭位置)
node.addChildNode(噴火)
} else {
噴火.removeFromParentNode()
}
}
}
// 錄音有變化時呼叫一次
func session(_ session: ARSession, didOutputAudioSampleBuffer audioSampleBuffer: CMSampleBuffer) {
// 取得即時音訊，提供給語音辨識
辨識請求.appendAudioSampleBuffer(audioSampleBuffer)
}
}
import PlaygroundSupport
PlaygroundPage.current.setLiveView(人臉追蹤())
💡 備註
- 鍵盤並不是最早的電腦輸入裝置，在1970年代開始用鍵盤之前採用打孔卡片，是早期大型電腦(Mainframe)的主要輸入方式。
- 觸控螢幕在1990年代已有電腦設備採用，但大多當作滑鼠替代品，也就是以點擊(click)為主。直到Apple重新改寫作業系統，專為觸控螢幕設計全新互動方式，這一小小改變，竟然造就巨大革命，可見人機介面的重要性。
- 人機自然介面（語音/表情/肢體）之後的下一代變革可能是所謂的「腦機介面」，直接讀取大腦神經元的訊號與電腦雙向溝通，如馬斯克(Elon Musk)創辦的 Neuralink。
- 【作業】如何讓噴火位置在嘴巴中間，而不是其他地方，內文並未說明，請從程式碼研究看看。
- 【作業】請將3D面具預設的白色材質更換為「上半單元結語」的透明材質。
