PowerBook G4 更換背光鍵盤

我的PowerBook G4 的鍵盤有一項功能壞了,是什麼功能待會再說,因此我到 Y拍問了價格,
竟然要更換整個Up-case,需要 $7000 ,不會吧? 這未免太貴了吧?!
所以我又向精技電腦(Apple授權維修中心)詢問這款鍵盤(P/N:TA922-6593)是否能單獨購買,
答案是:可以! 含稅+運費= $2205,由於是從 Singaport 寄過來所以等了約4天,現在拿到了!
PowerBook G4 更換背光鍵盤
PartName: PB 17" KEYBOARD ASSY,BACKLIT-TWN
P/N: TA922-6593
(我的PB是15",這鍵盤和PB 17" 是一樣的喔! TWN是代表印有注音符號)

既然拿到了 keyboard 就來更換吧!

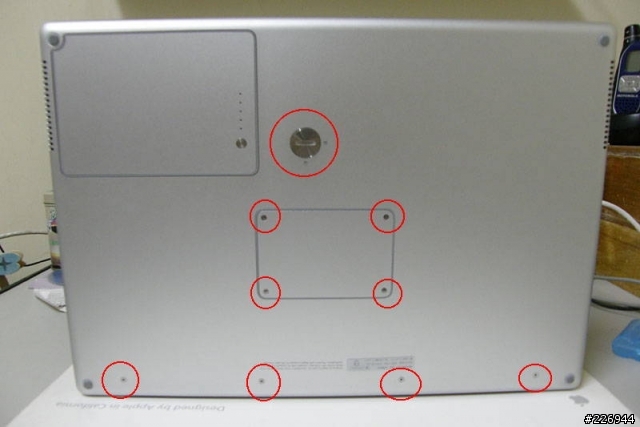

Step-01: 翻起電腦底部將電池取下,下圖大圈圈用一字起轉開,然後打開記憶體上蓋 3mm Phillips screws 共4個,還有最下面 16mm Phillips screws 共4個 。
PowerBook G4 更換背光鍵盤

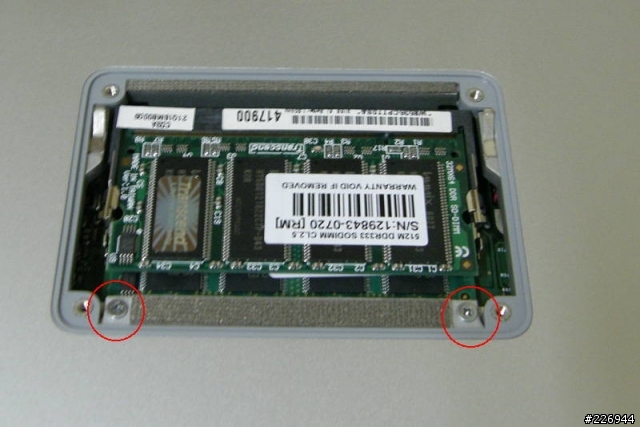

Step-02: 打開記憶體上蓋後,鬆開 9mm Phillips screws 共2個。
PowerBook G4 更換背光鍵盤

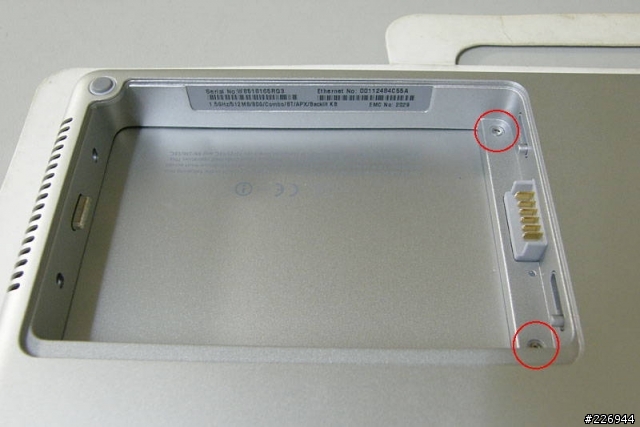

Step-03: 鬆開電池下方 3mm Phillips screws 共2個。
PowerBook G4 更換背光鍵盤

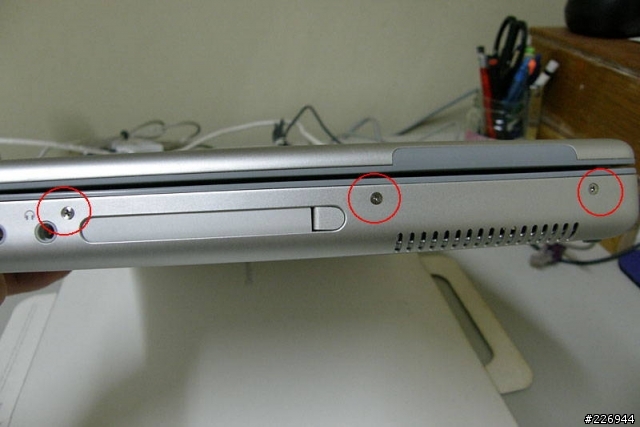

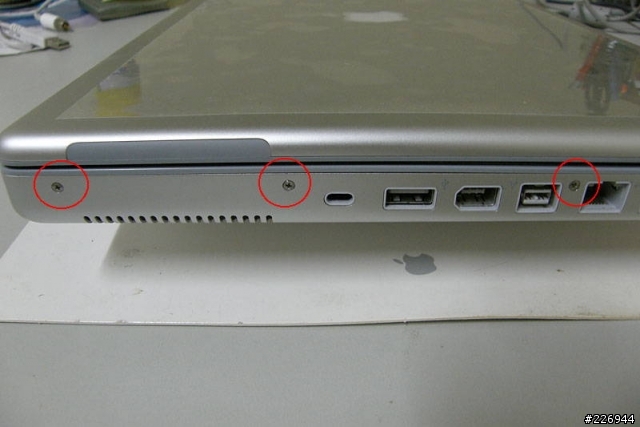

Step-04: 鬆開電腦左側 3mm Phillips screws 共3個。
PowerBook G4 更換背光鍵盤

Step-05: 鬆開電腦右側 Phillips screws 3mm的1個,5mm的2個。要記好別弄錯了!
PowerBook G4 更換背光鍵盤

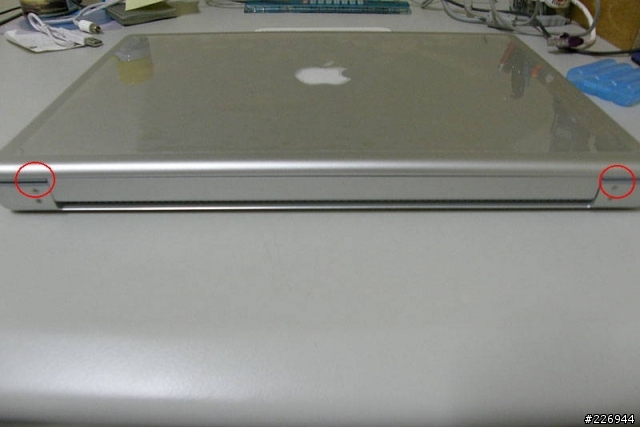

Step-06: 鬆開後方 3mm Phillips screws 2個。(靠上面的2個)
PowerBook G4 更換背光鍵盤

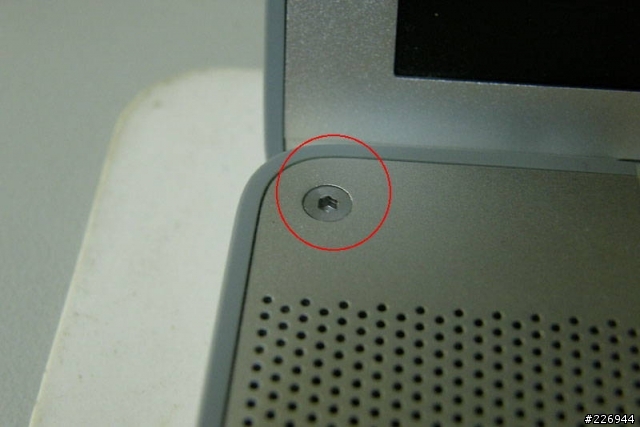

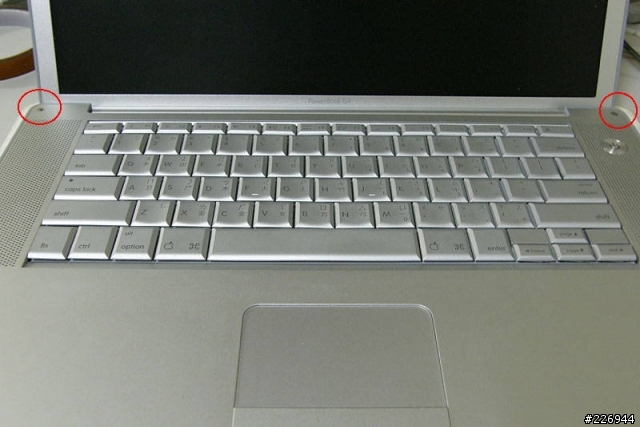

Step-07: 使用T6 起子,鬆開面板上 hex screws(六角形螺絲) 2個。
PowerBook G4 更換背光鍵盤

PowerBook G4 更換背光鍵盤

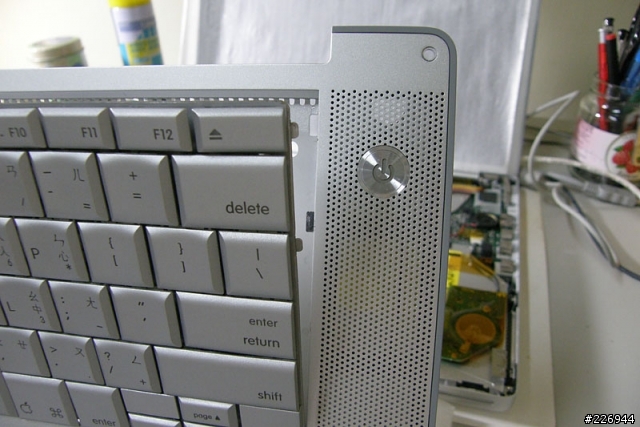

Step-08: 這樣Up-case(上蓋)就可以打開囉! 如果太緊可以用最小號一字起子輕輕扳開。
PowerBook G4 更換背光鍵盤

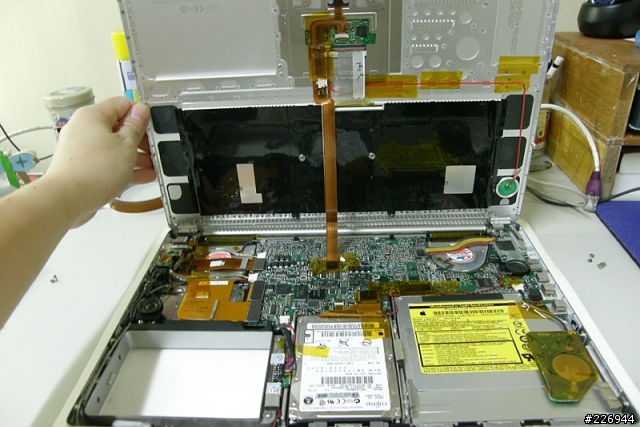

Step-09: 打開來囉!
PowerBook G4 更換背光鍵盤

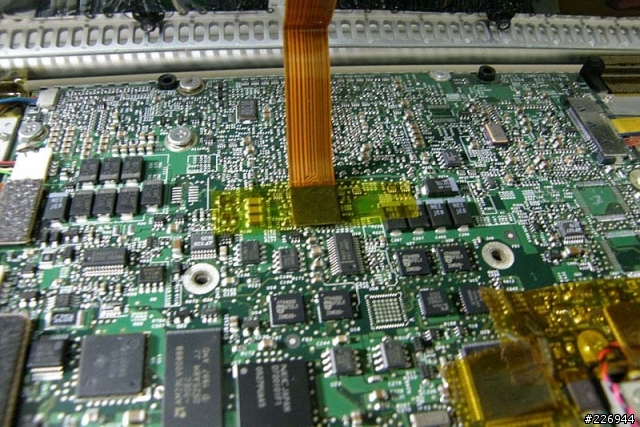

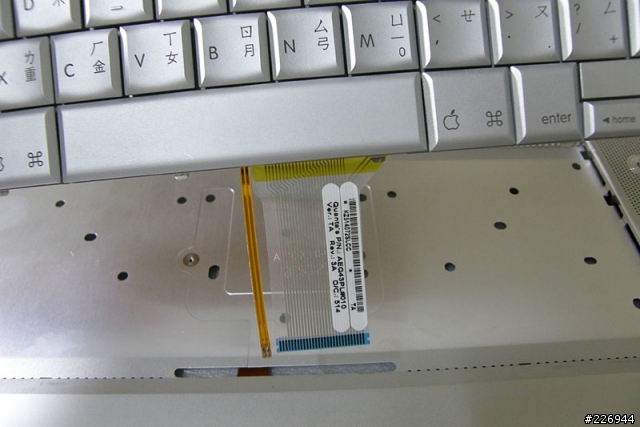

Step-10: 將固定膠帶撕開,輕輕的將鍵盤排線接頭與電路板分開。
PowerBook G4 更換背光鍵盤

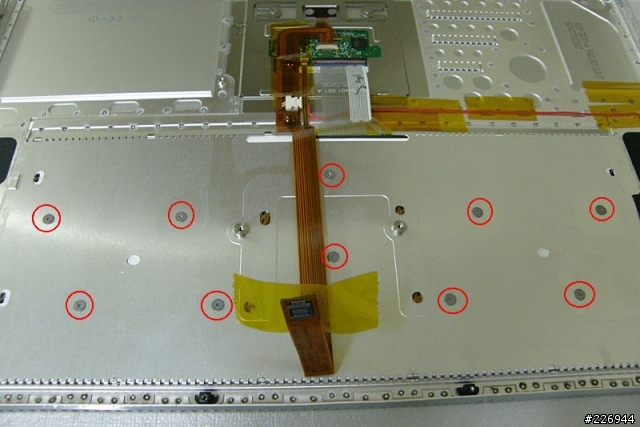

Step-11: 取下來的Up-case 背面還有10個 Phillips screws ,這螺絲好薄應該只有 1 mm吧?
PowerBook G4 更換背光鍵盤

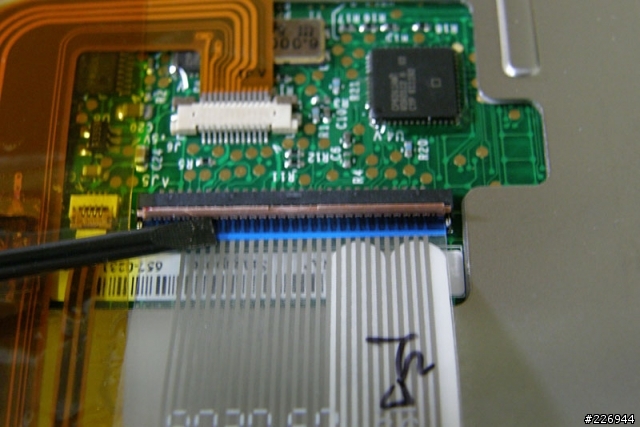

Step-12: 鬆開軌跡板背面的鍵盤排線,這種連接頭我是第一次看到,也是超薄的,
用最小的一字起子推開上方的固定蓋,排線即可拿出。
PowerBook G4 更換背光鍵盤

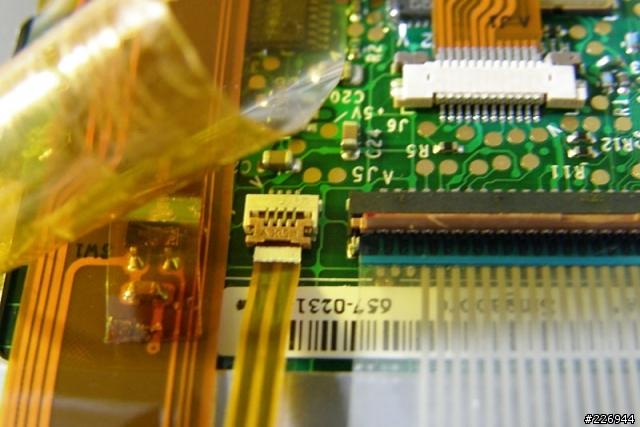

Step-13: 鬆開另一個排線,這就是我換鍵盤的原因啦! 這款鍵盤具有背光功能,Ambient Light Sensor (ALS),
也就是會偵測環境的光線,如果不足會啟動鍵盤照明,結果竟然壞了!
PowerBook G4 更換背光鍵盤

Step-14: 接著就可以取下鍵盤,取出要非常小心,因為安裝的非常緊密。
PowerBook G4 更換背光鍵盤
慢慢將鍵盤自Up-case取出
PowerBook G4 更換背光鍵盤

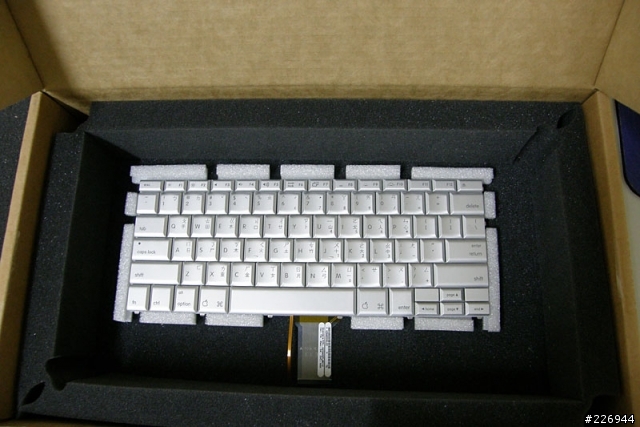

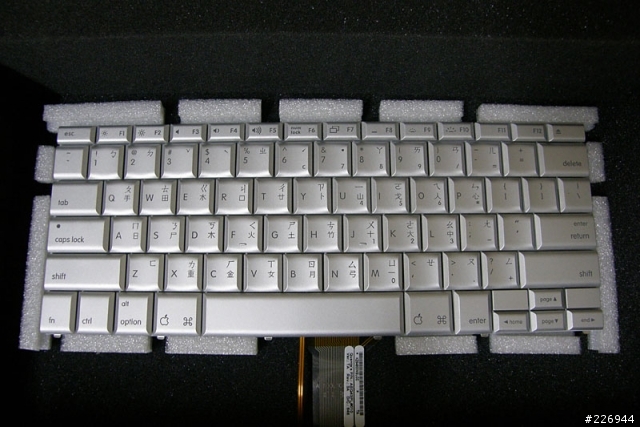

Step-15: 新鍵盤登場!
PowerBook G4 更換背光鍵盤

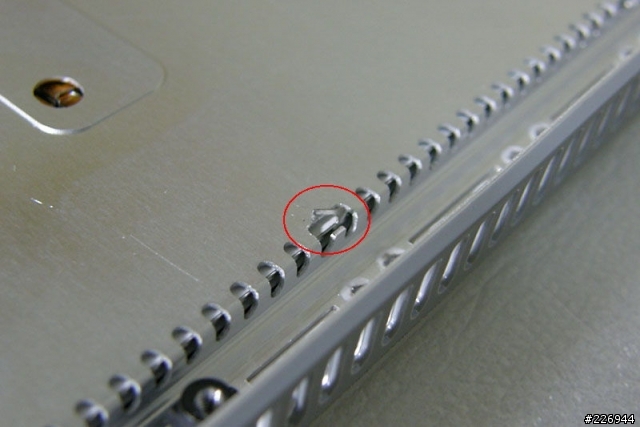

Step-16: 換上後,用小鉗子將預留的金屬固定邊,扳向上蓋用以固定鍵盤,讓鍵盤更緊密。
PowerBook G4 更換背光鍵盤

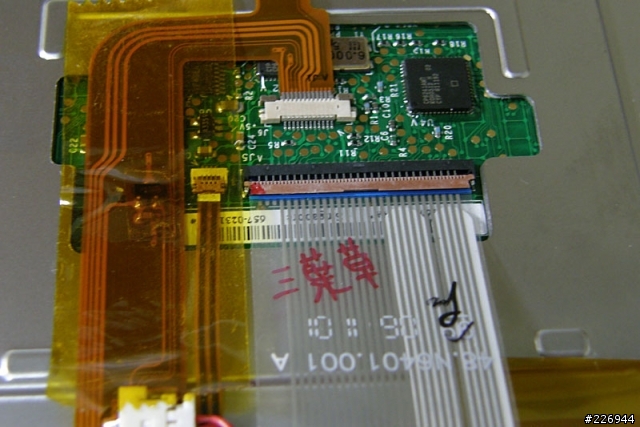

Step-17: 裝回鍵盤排線,簽名留念吧!
PowerBook G4 更換背光鍵盤

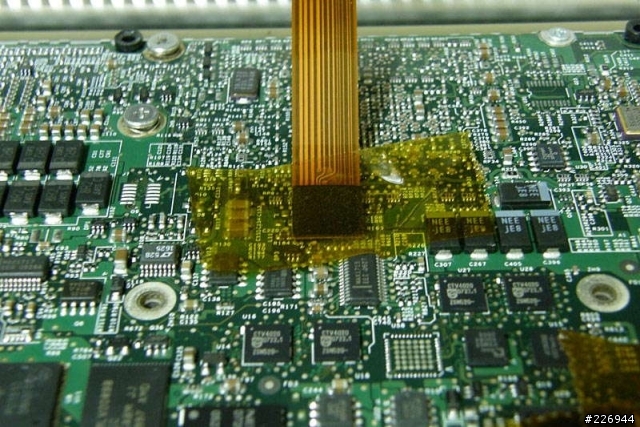

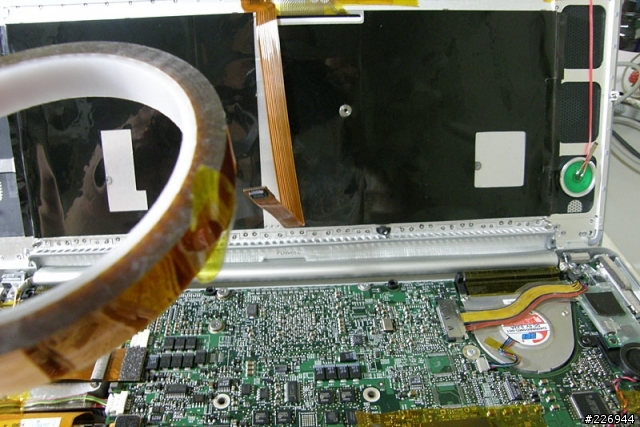

Step-18: 剪一小段防靜電膠帶貼上排線,並將排線 connect 接回主機板。
PowerBook G4 更換背光鍵盤

PowerBook G4 更換背光鍵盤

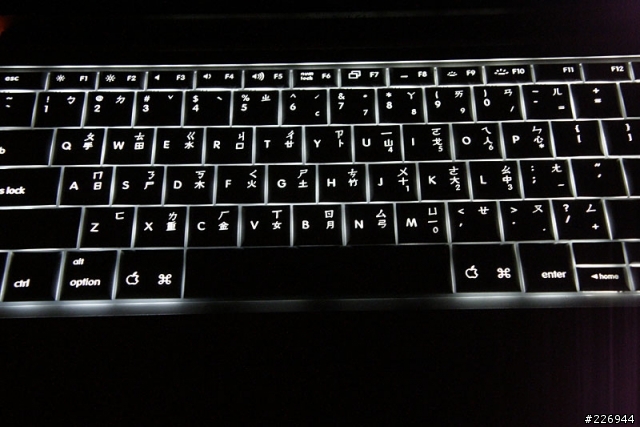

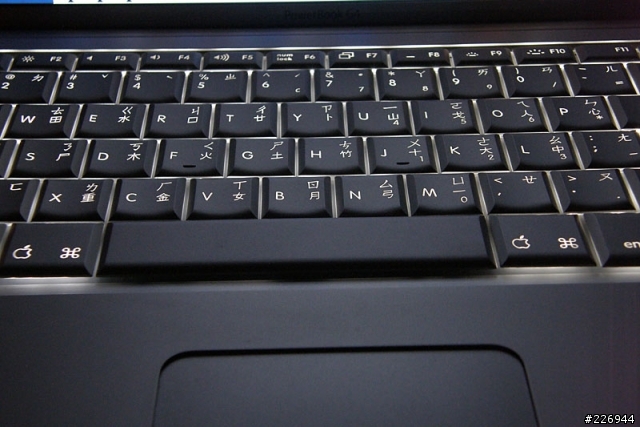

Step-19: 開機,將房間燈光關閉,背光鍵盤恢復正常囉!
PowerBook G4 更換背光鍵盤
PowerBook G4 更換背光鍵盤

參考資料:

1.iFixit Powerbook G4 AI 15"

2. Service Source PowerBook G4 17"
2008-09-22 22:27 發佈
怎麼沒有人推哩 哇哇哇 真是太神了 自己動手來diy 爽度增加 好一個鍵盤換法

請問大大 用這台G4多久了 呵呵 推推推~
阿謙chang wrote:
怎麼沒有人推哩 ...(恕刪)


謝謝你喔!

這台PB G4 15"用 2年多快 3年了, 背光的功能說實在也沒用幾次就壞了,
我發現光源是在鍵盤下面的一個超薄的LED燈,脫落了!
系統的威力來自於程式間彼此的關係多於程式本身!
舊鍵盤還能打嗎?還是只有測光的背光鍵盤功能壞掉?
這樣就花錢還自己動手來換了個新鍵盤,真是愛機心切,精神可嘉!

我的測光背光功能根本沒實際用過,只有幾次自己故意關燈觀賞覺得好炫!
Jack Tu wrote:
舊鍵盤還能打嗎?還是...(恕刪)


舊的 keyboard 還可以用啊, 而且都有鍵盤保護,
就是那個 背光 LED 不會亮啦!
系統的威力來自於程式間彼此的關係多於程式本身!
三葉兄
小龍兒在此給你拍拍手、鼓鼓掌
就連精密的手提電腦都會自己修壞品自個兒DIY
不得不佩服
可真是
.
.
.
.
.
.
.
.
.
.
.
.
.馬蓋先二世
太強了~
我的G4 PB是沒有背光的,一直想換一個但是不敢動手。
配服大大的功力。
厲害~厲害。
