MacBook Pro 2012 mid 升級 Fusion Drive 自己來!!

去年買了一台 15 吋 2012 年中版的 MacBook Pro 當作處理 NIKON D800 的照片,以及用 Final cut pro X 做影片剪輯的部份,發現還是很常出現轉彩球的情形,5400轉的硬碟確實還是有差,再加上原本 8G 的記憶體,也還有空間可以升級;就在去年底 APPLE 發表新的 IMac 與 Mac mini 的同時,同時也發表了一個新的技術-Fusion Drive,透過Fusion Drive技術可以將電腦裡面原本的硬碟和再加裝上另一顆 SSD 這兩顆硬碟看成、顯示成一顆,而且自動會調配電腦裡的軟體、檔案,看是要放到SSD裡,以求高速讀寫,或是放到HDD,利用它的大容量來儲存大檔案或資源庫,加上現在很多教學文都可以 google 到,所以就正式來啦!

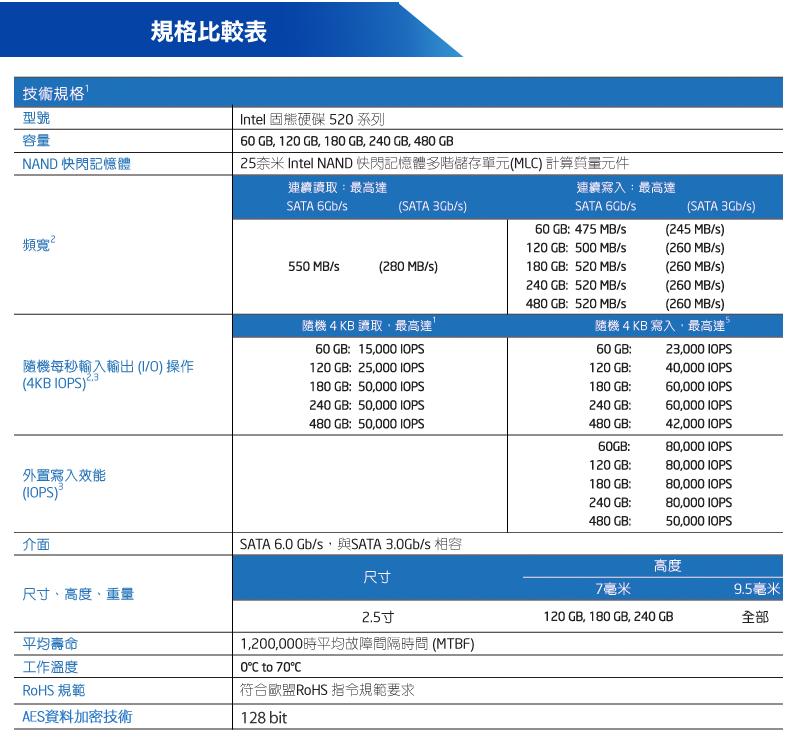

因為有工作的需求,要快又穩定的 SSD,所以忍痛選擇 Intel 520 系列的,另外 180G 跟 120G容量上雖然有差,不過 4K 讀取和寫入卻差很多,考量之下,覺得 180G 的 C/P 值似乎還高了一點,所以就用這顆,順便買兩條 Kingston 8G for Mac 的記憶體,一起升級







首先,先打開以下兩個參考網頁

ifixit

http://www.ifixit.com/

[10.8教學] 自行 DIY 打造 Fusion Drive 雙碟合一環境!

http://www.macuknow.com/node/21313



感謝 ifixit 以及 Stanley 都寫的很詳細,基本上有這兩頁的秘笈,就等於成功一半!



在改裝之前,還要準備 OS X Mountain Lion 的開機隨身碟,以及最好之前有 Time Machine 備份,另外在 MacUKnow 上面買了光碟機轉接硬碟盒拖盤以及光碟機外接盒,還加送十字起和 T6 星型起,還滿划算,又不用再花時間去找。







先把被蓋周圍的螺絲鬆開,要記住每個螺絲的位置,因為長短不一樣,另外容易滑牙,轉的時候也要小心





網友很有創意,將拆下的螺絲用 3M 膠帶黏住,這樣就可以記住相關位置,好用!







Macbook Pro 原本附的是 HITACHI 5400 轉 750 GB 的硬碟





之前已經先換上的兩條 Kingston 8G 的記憶體





先把電池的接頭移除,利用再 MacUKnow 買硬碟轉接托盤附的塑膠棒來做





開始拆下硬碟,有兩顆螺絲要轉開





將固定硬碟的支架移除





拉出硬碟時請小心,因為下面的排線與硬碟還連接著





移除 SATA III 排線接頭





取出硬碟後,硬碟的左右兩邊各有兩顆星型的螺絲,要轉下換到 SSD 上





之後反方向的步驟裝上 SSD 即完成





接下來開始拆光碟機的部份





水平往後拉出此接頭,不是往上拉歐!





接著往上撬開以下兩個接頭





轉開以下兩個螺絲,將排線組往上扳開,這樣就可以用起子轉開光碟機固定的三個螺絲了





輕輕抬起光碟機,將 SATA III 的排線接頭移除





將原本從 Macbook Pro 拆下的硬碟斜插入硬碟轉接托盤





將附的塑膠軟墊放入硬碟後方





接著一樣相反的步驟將第二顆硬碟裝再原本光碟機的位置上





大功告成,一半!!





接著裝上底板後,接上準備好的 OS X Mountain Lion 的開機隨身碟,開機後按住 option 鍵,選擇 USB 開機碟來開機





接著按照 MacUknow 裡的步驟 5 製作 Fusion Drive,格式化的過程中,要記得兩顆硬碟都要格式化,小烈一開始只格式化 SSD,雖然後面終端機的指令都沒錯,還是不會合成 Fusion Drive 的一顆硬碟,還好重新格式化以及終端機指令的步驟重來一遍就好了,嚇死人了!

另外如果有 Time Machine 復原的需求,最好新的 Fusion Drive 硬碟的名稱要跟之前的一樣,通常都是 "Macintosh HD"





在等待 Time Machine 回復的同時,來將光碟機裝到外接的光碟機盒裡





在蓋上底蓋之前,一定要接上電腦,確定一下光碟機能不能運作,電腦讀不讀的到,因為底座裝上去之後,要拆下來,我想只有把整個外接盒破壞才行了,所以這個步驟不能省





Time Machine 回復完之後就真大功告成啦,照慣例來跑一下 Disk Speed Test,恩,果然是 SSD,讀寫都有夠快,Fusion Drive 主要的讀寫任務還是交給 SSD 來負責





對了,要記得啟動 SSD Trim 的功能

可以下載 trim-enabler 這個小程式,這個功能會維持 SSD 的效能,隨著使用時間的增加

https://www.macupdate.com/app/mac/37852/trim-enabler

更詳細的可以參考 MacUKnow 的步驟 6







另外阿,把內接式的光碟機改成外接,一般情形式都可以使用,但是若是要看 DVD 影片的話

就會出現 "找不到有效的 DVD 光碟機。[-70012]" 的錯誤訊息

這時候 google 大神又是展現神力的時候了,網路上真的很多 apple 魔人很熱心的分享各種疑難雜症的解決方案,真的太讚了,請受小弟一拜 Orz

http://appleuroracle.blogspot.tw/2010/09/macosxdvddvd70012.html



這樣就搞定啦!



-----------------------------------------------------------------------------------------------------------

後記

使用 Final cut pro X 將影片直接轉檔燒出 DVD 時,還是會出現以下錯誤訊息



There was an error burning your disc.

The operation couldn't be completed. ( DSPPublishing error-29. )







沒辦法接下來的燒錄,這個狀況目前是還找不到解決方法,苦惱阿!
只能先從 Final cut pro X 先轉出後再用 Compressor 燒成 DVD
不知道 01 上面的神人有沒有解決的方案!!
2013-06-22 20:37 發佈
太棒了!本人也是MBP Mid2012!
正想要改裝雙硬碟呢!

不過,版主
lewas wrote:
對了,要記得啟動 SSD Trim 的功能

可以下載 trim-enabler 這個小程式,這個功能會維持 SSD 的效能,隨著使用時間的增加

https://www.macupdate.com/app/mac/37852/trim-enabler

更詳細的可以參考 MacUKnow 的步驟 6







另外阿,把內接式的光碟機改成外接,一般情形式都可以使用,但是若是要看 DVD 影片的話

就會出現 "找不到有效的 DVD 光碟機。[-70012]" 的錯誤訊息

這時候 google 大神又是展現神力的時候了,網路上真的很多 apple 魔人很熱心的分享各種疑難雜症的解決方案,真的太讚了,請受小弟一拜 Orz

https://www.macupdate.com/app/mac/37852/trim-enabler



這樣就搞定啦!(恕刪)



上下兩個連結是一樣的誒.......應該是第二個放錯了......第二個怎麼也是Trim-enabler呢?

麻煩更新一下!
這是Fusion Drive嗎....
我只看到是改雙硬碟的文
panda5104 wrote:
這是Fusion Drive嗎....
我只看到是改雙硬碟的文


Fusion Drive 就是SSD+一般傳統雙硬碟阿....
weic wrote:
Fusion Drive 就是SSD+一般傳統雙硬碟



感謝,已修改完成!!
Andy Li 880915 wrote:
太棒了!本人也是MB...(恕刪)
weic wrote:
Fusion Dri...(恕刪)

panda5104 wrote:
這是Fusion D...(恕刪)


不不,Fusion Drive並不單純是「SSD+HDD」
而是系統會自動搬移常用的軟體以及系統本身至SSD運作,達到SSD的速度......
而且管理檔案不用分硬碟找喔!這是方便之處~

而且,上面文章不也寫了去MacUKnow看嗎

http://www.macuknow.com/node/21313




後記

使用 Final cut pro X 將影片直接轉檔燒出 DVD 時,還是會出現以下錯誤訊息.....(恕刪)


版主的照片還真的是很清楚呢!感謝分享!

想問版主一個問題,本人也常常在用Final Cut Pro做剪輯,請問假如我把素材放在「文件」或「桌面」,在FCP中存取的時候(轉檔、預覽或渲染)會有到SSD的速度感嗎?
Andy Li 880915 wrote:
不不,Fusion ...(恕刪)


硬體方面來說的確是 SSD+ 一般硬碟阿
就使用者把兩顆硬碟當作一顆來用,OSX把常用到的搬到速度較快的那顆
這有看過蘋果介紹 Fusion Drive 的人應該都知道吧

Andy Li 880915 wrote:
想問版主一個問題,本人也常常在用Final Cut Pro做剪輯,請問假如我把素材放在「文件」或「桌面」,在FCP中存取的時候(轉檔、預覽或渲染)會有到SSD的速度感嗎?


OSX 是根據檔案大小,常用程度決定的,你常在用自然就會被搬到SSD
我想問一個問題,很多人改雙硬碟耗電量大增,請問你用的這幾天會不會很耗電?
這是我擔心的問題。

lewas wrote:
去年買了一台 15 ...(恕刪)
魯迅說: 若是從奴隸生活中尋出美來,讚嘆、陶醉,就是萬劫不復的奴才了。
耗電問題我沒有仔細去研究,不過可以提供一個經驗給你參考
就是我會帶MBP下午去咖啡店邊喝下午茶,邊使用 Final cut pro x 剪接影片
通常電力會從 100% 使用5hr 左右到 30%

我沒有比較過沒改雙硬碟前電力消耗的程度,所以沒辦法很明確的說是不是變的
很耗電...



sifon wrote:
我想問一個問題,很多...(恕刪)
