[分享] MacBook Pro 15" 改機文(加RAM、SSD、雙硬碟)

第一次在 01 上面 po 文, 多少有些緊張
由於我同學一直鼓吹我上來分享一下有關於 DIY 的部份,
那麼, 小弟就獻醜了~

會買這一台, 基本上完全是陰錯陽差... Orz
想當初, 我在台灣的 Apple Store 都只剩下確認鍵
就能把 13 吋 256 G 的 Air 帶回家了, 但在某同學 ( Mac 玩了好幾年了, 他 ) 的勸敗之下
改變了心意, 一直觀望著 Macbook Pro
就在下單的前一天, 習慣性搜尋著新聞時 ( 沒辦法, 打算要買時 小弟就會變成偏執狂 =,.= )
發現, 聽說隔天賈伯斯生日那天就要改版哩 ?!
好吧... 等等看好了, 不差這一天

結果......
隔兩天我就衝了 HK 的 15 吋的 1G 獨顯機種......
在這邊要感謝 Doris 大大幫忙帶回~ m(_______)m

接下來就是一連串可能會傷眼睛的圖片 ( 小弟不太玩相機, 難免有些拍得不好 請多見諒 )



免不了打開一定要來一張的...

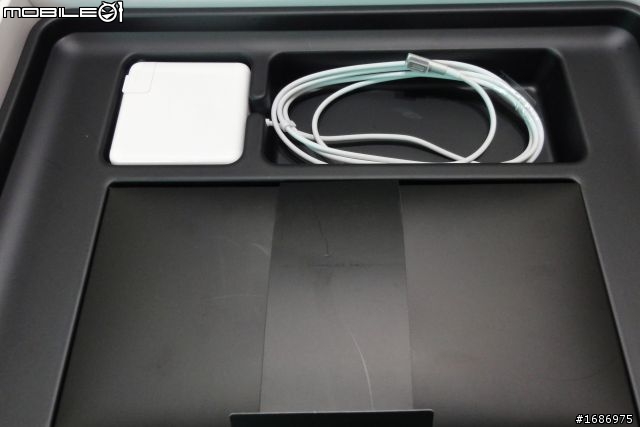

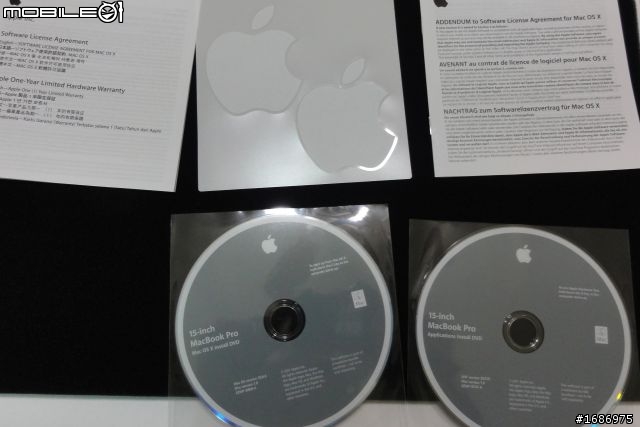

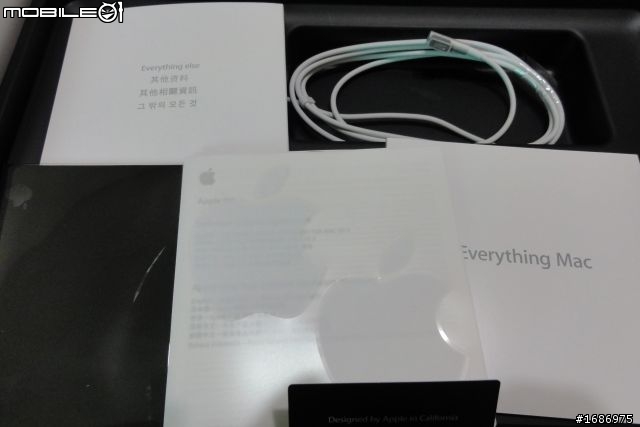

打開後的配件~

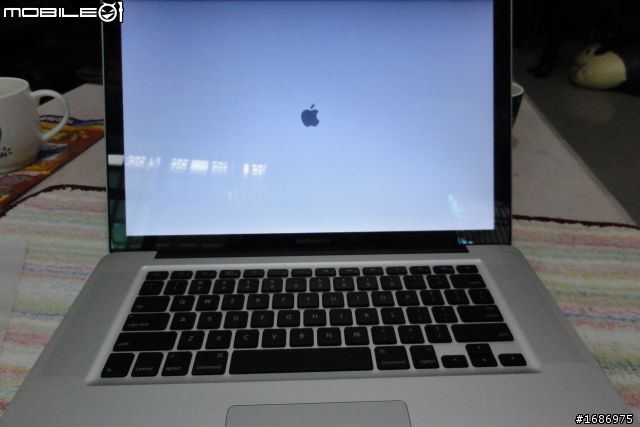

接下來是機器的背面以及正面, 開機中~





開箱完畢!! ( 啊!? 怎麼這麼短!? )
因為接下來才是重點... ( 對小弟來說啦 )




由於小弟工作的關係, 必須常常拆裝這類電腦產品
再加上壞朋友的指引上, 在網路上做了一些功課
因為是第一次吃蘋果, 不會灌 Mac OS... Orz
又因為稍微爬了一下文發現, ccc 是備份最完整 ( 能夠當開機碟 ) 的方法
Time Machine 的備份則是不能用來開機~

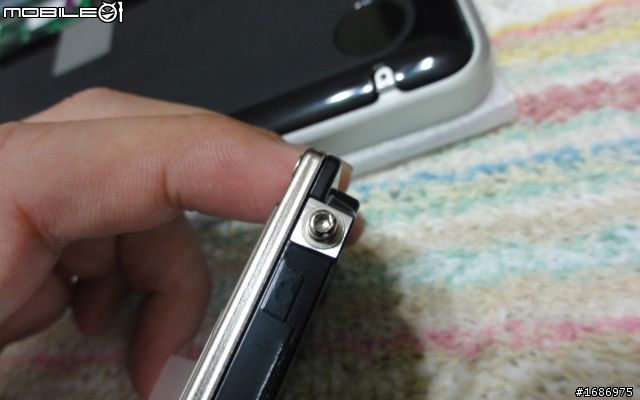

所以先將這玩意找個家, 讓它能接上主機, 用主硬碟來 ccc




接下來開始是好玩的地方了, 自己改機 總是最 high 的

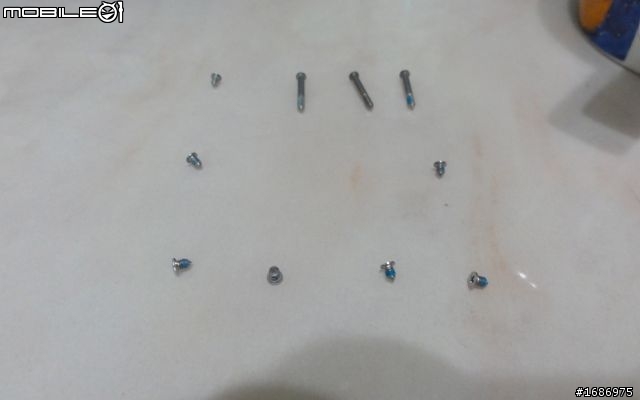

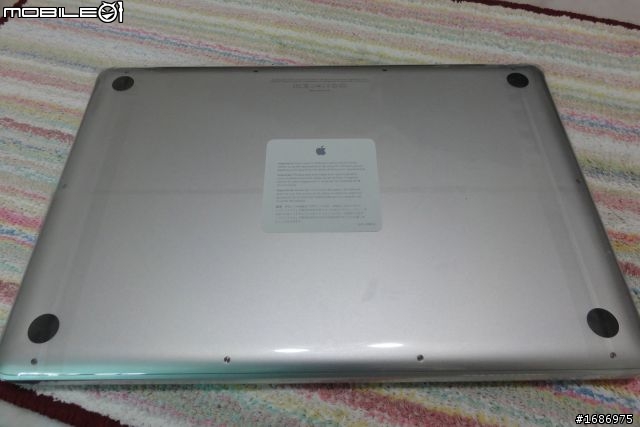

首先打開背蓋, 先是螺絲的部份
上網先看過文章, 所以對這些長長短短的螺絲不算太意外

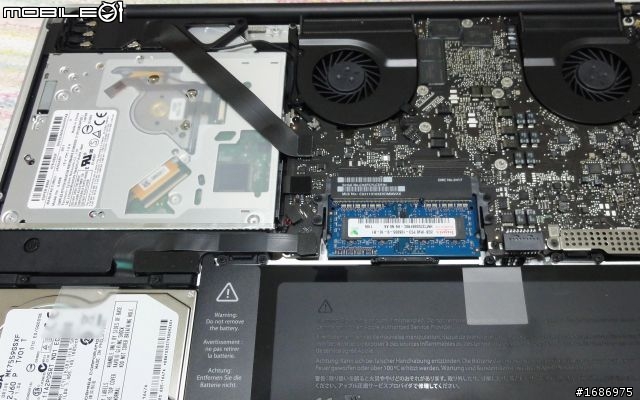

拆開背殼之後的全貌~



在左上角的部份是無線網路, 以及藍芽模組的天線接頭
位於左上半部的光碟機, 左下的硬碟, 以及中間的記憶體模組
就是這一次的主要目標~


開工~!!

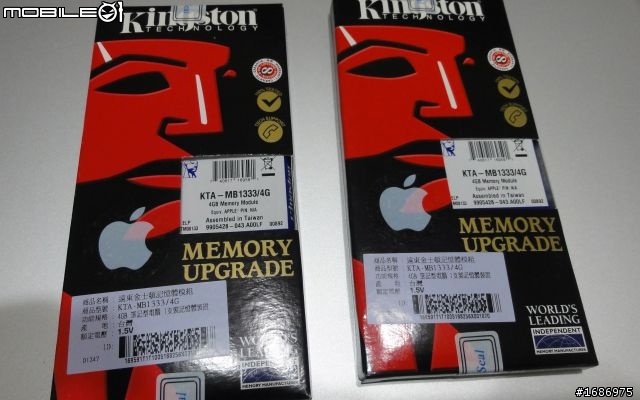

先把小紅人雙胞胎請出來..

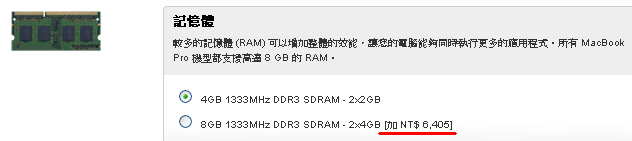

有貼蘋果貼紙, 嗯... 是貴了一點點
但為了不想再跑一趟光華, 也只好衝了 !!

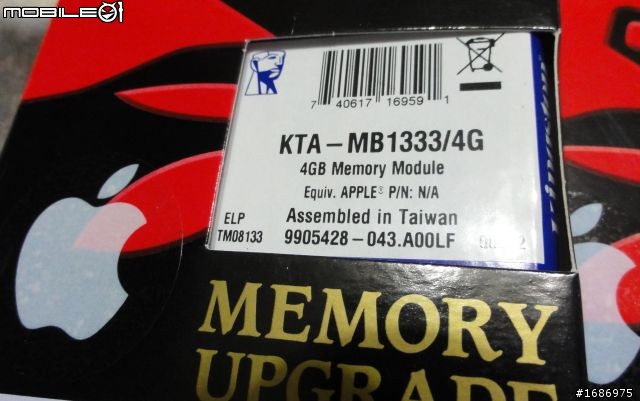

金士頓, Elpida 顆粒
據說上次是比較支援 Hynix, 但這次換成是 Elpida 了 @.,@
經過店員的說明後, 可能是真的有這麼一回事吧 ?!


因為工作的關係, 接觸產品也不同

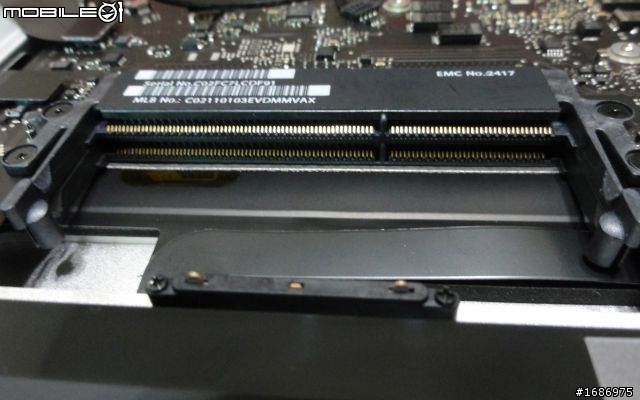

所以特別覺得這支 SO DIMM socket 真的挺厲害
雖然扳開兩邊 latch 的時候, 是上下兩條 DIMM 一起彈開
但在組裝的時候, 插入上排的記憶體時
下排不會因為上排的組裝, 而也跟著彈開







接下來看到拆光碟機的部份,

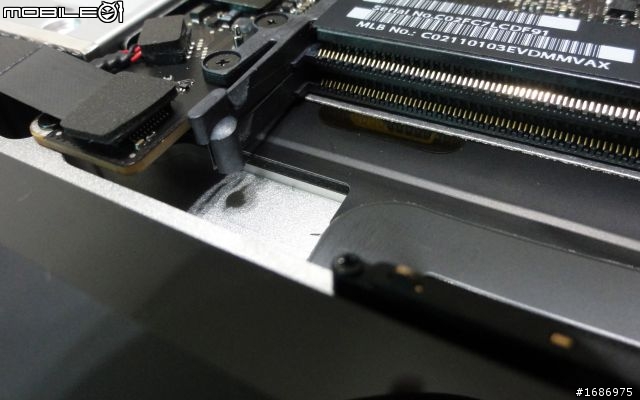

其實與 iFixit 網站上面差不多, 將一共三顆螺絲給拆開
分別位於風扇旁, 及其的上下兩個對角 ( 抱歉, 還正在學習怎麼使用 Mac 還不太會怎麼在圖上做記號 )
所以看起來會是......

☉┌─────┐ ( 黑色是機殼邊, ☉代表螺絲 )
■│┼┼┼┼┼│
■│┼┼┼┼┼│☉
■│┼┼┼┼┼│
☉│┼┼┼┼┼│
■└─────┘

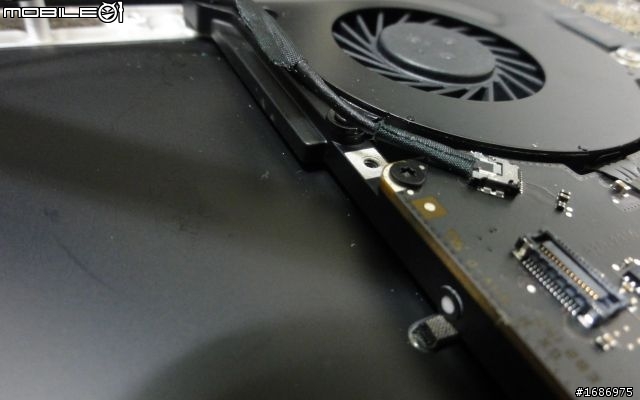

這是第一顆螺絲~ ( 再次抱歉, 剩下兩顆沒有拍到 因為太窄 太難拍了~ Orz )





喔, 對了
想自己 DIY 的捧由們,

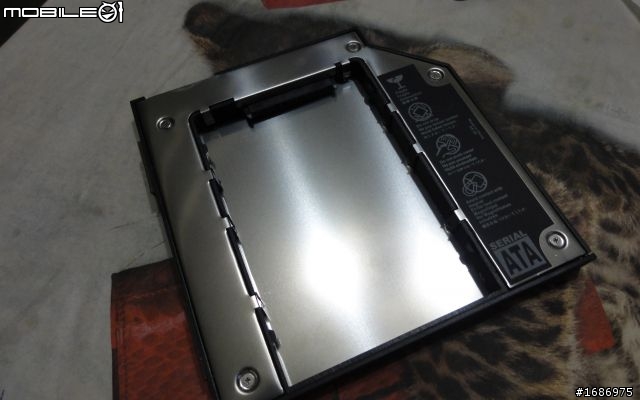

別忘了先準備好這樣東西, 不然 HDD 是沒有家可以住的喔~





拆完了光碟機, 接下來就是拆主硬碟了~
內建的 750G, 5400rpm
在主硬碟與光碟機的中間, 會有兩顆黑色螺絲鎖住的塑件 bracket

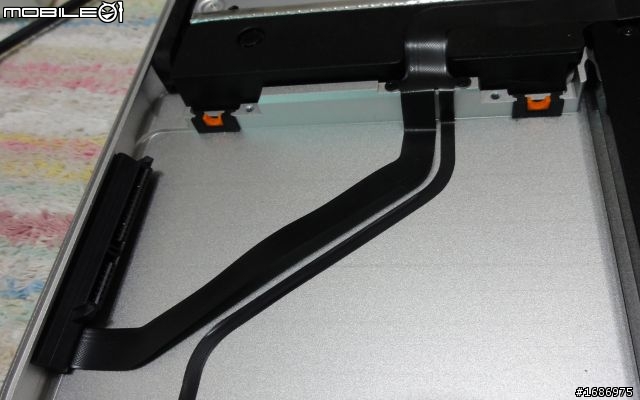

這張照片是已經拆掉了的照片, 可以看到上方有兩個橘色的抗震墊
旁邊的兩個螺絲孔, 就是這兩個黑色螺絲坐落的地方



硬碟拆下之後, 會看到有這樣的四顆螺絲鎖在四周
這是用來架高, 放入剛剛橘色防震墊
別忘了拆下, 如果想要讓剛剛的 Intel 還能好好待在主硬碟位置的話... Orz

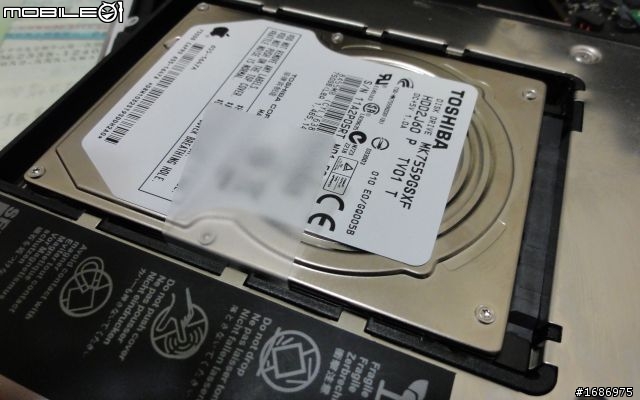

原本的 HDD 住到新家裡囉~



這是 slim SATA 的線材
( 它跟 HDD 的排線真的都好薄呀, 要是工作上能夠用這種 cable 的話... 該有多好~ )

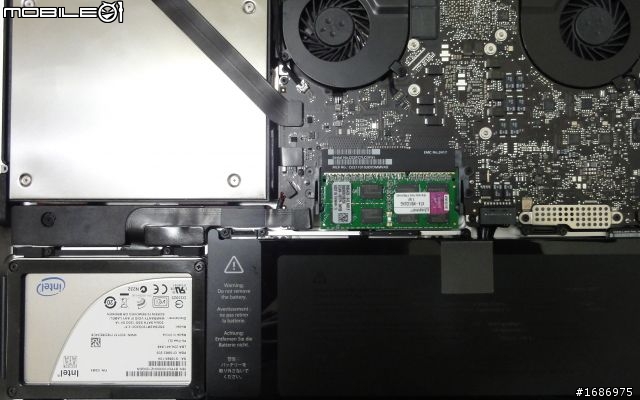

最後, 來張組合後的圖吧
分別改裝了...

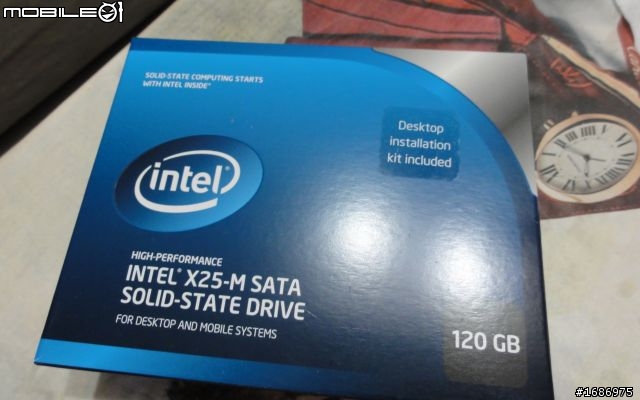

1. 主硬碟變更成 Intel SSD 120G
2. 將原本的主硬碟挪到光碟機的位置, 當成資料碟用
3. 將 DIMM 從原本內建的 2G*2 改成 4G*2

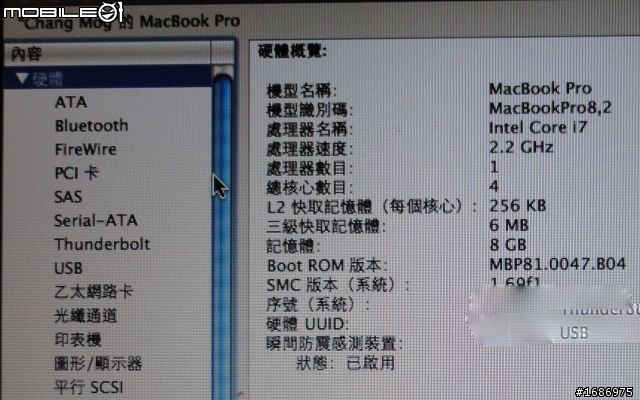

最後最後的總檢查~

i7, 2.2GHz



兩顆 HDD 正常使用, 但還是沒有 Trim XDDDD
等看看獅子會不會能支援 Intel 這顆~

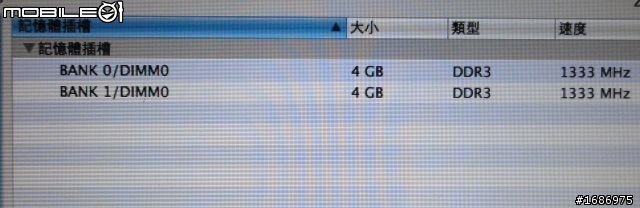

記憶體, 兩根共 8G 1333GHz





Ps. 有人可能會問, 那小弟的光碟機呢?
當然是照著網路上的攻略, 利用外接盒的方式作成外接式光碟機呀~ XDDD

Ultra 大, 不好意思讓您失望了
沒 燒 機 耶~


------------------------------------------------------------------------

我被噹了, 學長要我改標題.. Orz
