Macbook Air M4 雙螢幕

n2498 wrote:
OWC 的客服回覆了...(恕刪)
正常來說 Thunderbolt就是螢幕接螢幕再接螢幕 拓展下去

但實際理論有點複雜 以及沒什麼人實測

不是兩條獨立通道 而是螢幕鎖DP規格吃掉多少頻寬
剩下頻寬夠不夠接第二螢幕 還夠就鎖第二螢幕所需頻寬

理論上螢幕接螢幕的串接方式 能接4K兩台 1080P可以接8台
不過顯示晶片本身或系統有限制上限 限制一個Thunderbolt埠輸出幾台螢幕

再來螢幕連接埠要新規格 能上下行擴展 才能螢幕接螢幕
因為太新 用到的沒的少人 能搜尋的資料太少
只能自己測試

等螢幕用USB-C做連接埠普及 才會有更準確的資料吧



像我買M4
上限三台螢幕

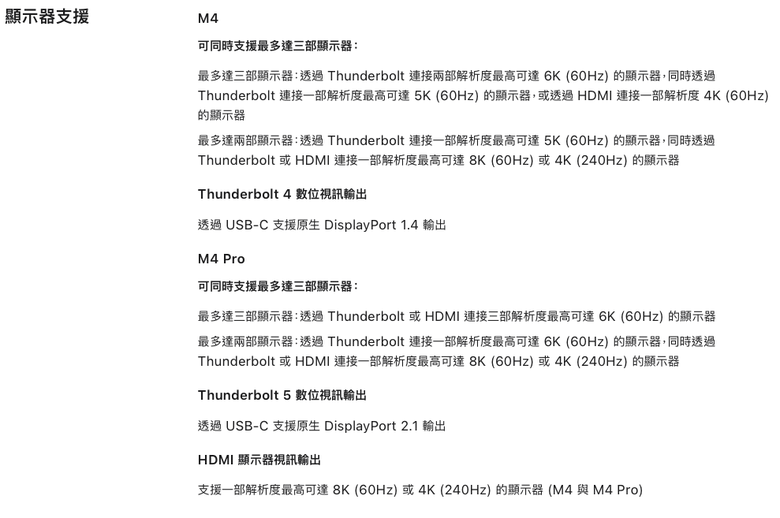

「可同時支援最多達三部顯示器:
透過 Thunderbolt 連接兩部解析度最高可達 6K (60Hz) 的顯示器,同時透過 Thunderbolt 連接一部解析度最高可達 5K (60Hz) 的顯示器,或透過 HDMI 連接一部解析度 4K (60Hz) 的顯示器」

那個同時的意思 第一個Thunderbolt頻寬用滿了
"同時"使用第二個Thunderbolt再接螢幕

三台螢幕的組合 (蘋果以基本60Hz或更高去使用)
第一個Thunderbolt 可用6K60Hz 兩台 螢幕接螢幕的方式
第二個Thunderbolt 可用5K60Hz一台 或改用HDMI使用4K60Hz一台

給高規6K60Hz兩台用完 第二個Thunderbolt接的第三台最高規就5K60Hz



「最多達兩部顯示器:
透過 Thunderbolt 連接一部解析度最高可達 5K (60Hz) 的顯示器,同時透過 Thunderbolt 或 HDMI 連接一部解析度最高可達 8K (60Hz) 或 4K (240Hz) 的顯示器」

兩台螢幕組合
一個Thunderbolt或HDMI 可用8K60Hz或4K240Hz 擇一使用
剩下一個Thunderbolt 可用5K60Hz一台

同樣是高規8K60Hz一台用完 剩下5K60Hz可用


-----------------------------

「Thunderbolt 4 數位視訊輸出
透過 USB-C 支援原生 DisplayPort 1.4 輸出」
目前M4的Thunderbolt 4只支援到DP 1.4
M4 Pro支援到DP 2.1

-----------------------------

「HDMI 顯示器視訊輸出
支援一部解析度最高可達 8K (60Hz) 或 4K (240Hz) 的顯示器 (M4 與 M4 Pro)」
然後HDMI同樣支援8K60Hz與4K240Hz一台

-----------------------------

會看M4的說明後
看看M4 Pro 螢幕外接數量沒有增加 解析度增加

「最多達三部顯示器:透過 Thunderbolt 或 HDMI 連接三部解析度最高可達 6K (60Hz) 的顯示器」

一個Thunderbolt可用6K60Hz三台(螢幕接螢幕接螢幕)
(M4 6K60Hz兩台 + 5K60Hz一台 需用到兩個Thunderbolt)


「最多達兩部顯示器:透過 Thunderbolt 連接一部解析度最高可達 6K (60Hz) 的顯示器,同時透過 Thunderbolt 或 HDMI 連接一部解析度最高可達 8K (60Hz) 或 4K (240Hz) 的顯示器」

第一個Thunderbolt或HDMI可用8K60Hz與4K240Hz一台
第二個Thunderbolt可用6K60Hz一台
(M4 8K60Hz一台 6K60Hz一台)


-----------------------------

最後即便一個Thunderbolt有2台60K60Hz的頻寬 可以夠10台FHD使用
蘋果可能以晶片或系統鎖掉 上限可能還是只能外接三台螢幕 無法串接到三台以上
這也要測試看看 以FHD低解析能否超過三台



DP2.1頻寬80GB/s 拆分四通道 每通道20GB/s

Thunderbolt3 Thunderbolt4/USB4.0 都是40GB/s 所以只到DP1.4

Thunderbolt5 120GB/s 足夠包含DP2.1的80GB/s


然後看解析度 色彩階段 背光控制等等
這些訊號 用掉多少頻寬 去分配DP2.1的四通道頻寬使用
感覺一個Thunderbolt最大應該是四台螢幕吧


最後用PC顯卡角度去看
通常有三個Thunderbolt 三台8K60Hz
加上一個HDMI 一台8K60Hz
以蘋果這四個連接埠 如果是個別獨立頻寬 應該可以接四台8K60Hz
不過顯卡專門負責顯示能達成
而蘋果是內顯 能否算到四台8K60Hz所需的效能
能算那就是鎖掉
不夠那就是分配最高解析使用
M4 最大8K60+5K60
M4 Pro 最大8K60+6K60



不用那樣複雜
macbook air m4 "原生" 就可以接兩台螢幕
所以可以直接使用 一頭是type-c 一頭是HDMI的轉接線(雙公)

我mbp m1就是用了普通的type-c to HDMI轉接線了一棵螢幕
m1只能外接一台螢幕,但我有外接兩台螢幕的需求,所以,就是用DisplayLink,模擬出另外一台
拿來文書看影片都沒有問題

mba m4原生就可以外接兩台螢幕,所以直接接螢幕就可,線很便宜,別想些有的沒的
大家都很深入很專業
我沒有那麼厲害
只有比較粗淺的做法
推薦樓主買寬螢幕
49的差不多是兩台27直接連一起的感覺
那就會是理論上兩個螢幕實際上一個螢幕
線只要一條就解決
本人文章內容不同意未經許可之任何形式複製轉載
skiiks wrote:DP2.1頻寬80GB...(恕刪)

說明的很清楚,以下是我消化後的整理

首先是裝置頻寬(ChatGPT 整理的)。

規格 通道 每通道頻寬 理論總頻寬
TB3 4 10 Gbps 40 Gbps
TB4 4 10 Gbps 40 Gbps
TB5 4 20 Gbps 80 Gbps
DP1.2 4 5.4 Gbps 21.6 Gbps
DP1.4 4 8.1 Gbps 32.4 Gbps
DP2.1 4 20 Gbps 80 Gbps

以下的佔用頻寬只是請 ChatGPT 估計,我不確定是否精準,不過我想了解是算法,佔用頻寬當參考就好。

MacBook (Air / Pro) M4 版本 - TB 4 (40 Gbps,每通道 10 Gpbs)

4K @ 60Hz 雙螢幕
  • 未壓縮佔用頻寬約 14 Gbps x 2
    (可行 - 未用 DSC)
  • 壓縮後佔用頻寬約 5 Gbps x 2
    (可行 - 使用 DSC 壓縮)

6K @ 60Hz 雙螢幕
  • 未壓縮佔用頻寬約 36 Gbps x 2
    (不行 - 未用 DSC)
  • 壓縮後佔用頻寬約 13 Gbps x 2
    (可行 - 使用 DSC 壓縮)

(ps1. TB 4 每通道 10 Gpbs,總計四個通道)
(ps2. 因為 13 Gbps 就要佔用兩個通道,所以最多就雙螢幕)

Mac mini M4 版本 - TB 4 (40 Gbps,每通道 10 Gpbs)

4K @ 60Hz 三螢幕
  • 未壓縮佔用頻寬約 14 Gbps x 3
    (不行 - 未用 DSC)
  • 壓縮後佔用頻寬約 5 Gbps x 3
    (可行 - 使用 DSC 壓縮)

6K @ 60Hz 三螢幕
  • 未壓縮佔用頻寬約 36 Gbps x 3
    (不行 - 未用 DSC)
  • 壓縮後佔用頻寬約 13 Gbps x 3
    (不行 - 使用 DSC 壓縮)

所以在 Mac mini M4 要接三螢幕,且較高的解析度就必需
  • 透過 TB 連接兩部解析度最高可達 6K (60Hz) 的顯示器
  • 同時透過 TB 連接一部解析度最高可達 5K (60Hz) 的顯示器,或透過 HDMI 連接一部解析度 4K (60Hz)
Mac mini M4 Pro 版本 - TB 5 (80 Gbps,每通道 20 Gpbs)

4K @ 60Hz 三螢幕
  • 未壓縮佔用頻寬約 14 Gbps x 3
    (可行 - 未用 DSC)
  • 壓縮後佔用頻寬約 5 Gbps x 3
    (可行 - 使用 DSC 壓縮後)

6K @ 60Hz 三螢幕
  • 未壓縮佔用頻寬約 36 Gbps x 3
    (不行 - 未用 DSC)
  • 壓縮後佔用頻寬約 13 Gbps x 3
    (可行 - 使用 DSC 壓縮後)
skiiks wrote:
像我買M4上限三台螢...(恕刪)


這裡的規格應該是指 Mac mini m4 吧。
如果看得懂英文可以看一下我前面貼的影片。蘋果聲稱的外接螢幕數跟實際上走 DSC 能接的上限是不一樣的。不過考慮到那些螢幕、 Hub 跟線材的成本加上去,其實也沒必要去算,除非你有那些錢。
n2498
n2498 樓主

研究純粹是興趣使然 😆

2025-04-13 23:26
我去德誼那邊詢問關於 Macbook Air M4 外接螢幕問題,
他們說,外接螢幕後只要筆電螢幕闔上,
就會完全進入休眠,
除非接APPLE自家的螢幕才不會.

我的需求是外接至少一個螢幕(想買13"外接一個一般的24"~27"螢幕),
使用時闔上筆電的螢幕,讓本身螢幕暗掉,
直接使用外接螢幕作業

請問這方法真的不可行嗎?
若可行,有甚麼要注意的事項嗎?
thiessen wrote:
我去德誼那邊詢問關於...(恕刪)
