Macbook Pro 2016 如何連接Dell 顯示器

Davidhung86
個人積分：221分
文章編號：64942556

221分

樓主

2017-07-03 22:38

大家好

小弟最近購買了Macbook Pro 2016
所以輸出的連接阜只剩下 thunderbolt 3

我的顯示器是Dell 的 U2414H，
可使用的輸入方式如下圖所示
Macbook Pro 2016 如何連接Dell 顯示器

當初購買時，廠商附上的連接線為mini display to display port，
我看了一下蘋果官網上的thunderbolt 3 to thunderbolt 2，
官網表示這款轉接線不支援mini display port 的顯示器輸出
於是我想利用HDMI作為顯示器的輸入方式。

當我使用thunderbolt 3 to HDMI 轉接線與HDMI的傳輸線連接顯示器時，
我的筆電可以讀取到顯示器的資料，也就是說在系統偏好設定->顯示器中可以看見外接顯示器的設定資料
但是顯示器卻沒有顯示我筆電上的畫面，

我已經調整過顯示器的輸入來源了，但是試了許多次依舊沒有畫面......

想請問各位先進是否能夠提出解決方法

2017-07-03 22:38 發佈

文章關鍵字 MacBook Pro 2016 Dell 顯示器 2016

H.hao

H.hao
個人積分：100分
文章編號：64943221

100分

2樓

2017-07-03 23:43

小弟近期也有準備購入Dell的螢幕使用(打算買兩台UP2716D...)

也同樣在思考該如何做串聯比較好，UP2716D我記得好像是可以之間接一條線就能作為延伸螢幕使用了(沒記錯應該是DP or mDP)

這樣的話就可以省下筆電上的一個I/O口

hercules6681

hercules6681
個人積分：1580分
文章編號：64943753

1580分

3樓

2017-07-04 0:50

thunderbolt3原生輸出的訊號是Displayport（Displayport Over type-C)，所以你要去買一條type-C 轉 Displayport(mDP也可以)的線，來連到顯示器上

PS.您上述的HDMI訊號可能是Displayport訊號透過轉換晶片生成，有時有相容性問題，不建議使用。

Dr.Corgi

Dr.Corgi
個人積分：14110分
文章編號：64944356

14110分

4樓

2017-07-04 4:18

Davidhung86 wrote:
大家好小弟最近購買...(恕刪)

你需要的是這個：
https://www.apple.com/tw/shop/product/MMEL2FE/A/thunderbolt-3-usb-c-%E5%B0%8D-thunderbolt-2-%E8%BD%89%E6%8E%A5%E5%99%A8

我是MBP 13 2015 early接兩台U2415
直接用螢幕附的DP/mDP線接MBP上兩個mDP孔就可以
不過，之前屁股癢想要換成MBP 15 2017，
就跟朋友借來台試試看，本來也想用HDMI，但也有問題，跟你類似
只好去搞了上面那個轉換線x2條......
螢幕上的DP孔有分in/out，插的時候請注意，剛買螢幕時我插錯搞很久，
直到看了說明書....恍然大悟後差點去撞牆

至於樓上說的串接，我怎樣試都沒成功過..... 無論怎樣亂接、換怎樣的線都沒成功

至於後來為何沒換MBP 15?
都花到八九萬了....有點想直奔骨灰罈...坐等骨灰罈會升級硬體 XDD

chinav

chinav
個人積分：190分
文章編號：64945113

190分

5樓

2017-07-04 8:36

請問連接外接螢幕時
筆電是否有接外接電源
還是您當時是使用筆電的電池
記得MBP外接螢幕時要接變壓器電源

Davidhung86 wrote:
當我使用thunderbolt 3 to HDMI 轉接線與HDMI的傳輸線連接顯示器時，
我的筆電可以讀取到顯示器的資料，也就是說在系統偏好設定->顯示器中可以看見外接顯示器的設定資料
但是顯示器卻沒有顯示我筆電上的畫面，

我已經調整過顯示器的輸入來源了，但是試了許多次依舊沒有畫面......

想請問各位先進是否能夠提出解決方法...(恕刪)

咖啡牛奶攝影記事

Davidhung86

Davidhung86
個人積分：221分
文章編號：64945565

221分

樓主

2017-07-04 9:14

H.hao wrote:
小弟近期也有準備購...(恕刪)

螢幕後方一共有兩個 display port ，
一個是輸入，另一個則是輸出
如果要串接螢幕的話應該可以使用輸出的那個display port

hercules6681 wrote:
thunderbolt 3 原生的輸出訊號是...(恕刪)

瞭解，感謝您的回覆

Dr.Corgi wrote:
您需要的是這個...(恕刪)

可是官網上面有註明這條線不支援第三方display port 或mini display port 的顯示器
我也跟別人借過這一條轉接線測試了，可是螢幕就是沒有畫面......

chinav wrote:
請問連接外接螢幕...(恕刪)

當時我的筆電是有接上電源的，
但是不管怎麼測試，依舊是電腦讀取得到顯示器，但是顯示器沒有畫面
我的上一台筆電是MBPR 2013 late，當時不需要接上電源即可使用外接螢幕
所以我認為應該不需要接上電源才能使用外接螢幕

jaredreload

jaredreload
個人積分：3分
文章編號：64947312

3分

7樓

2017-07-04 11:08

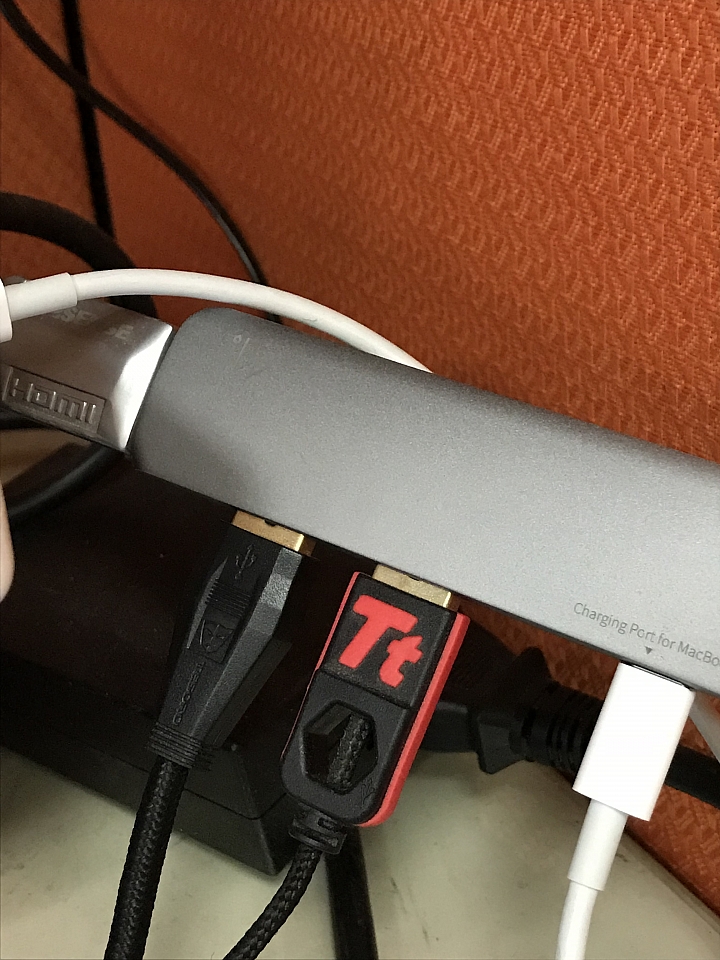

請問您用的是哪款ＴＢ３轉ＨＤＭＩ轉接器？
我自己使用的是非原廠轉接器，必須要插上電源才能正常使用。
（轉接器上有ＵＳＢ－Ｃ電源孔，筆電電源插上去就ＯＫ了）

Komii Toy Reviews

Komii Toy Reviews
個人積分：5284分
文章編號：64947820

5284分

8樓

2017-07-04 11:40

Dr.Corgi wrote:
你需要的是這個：https...(恕刪)

八九萬買 Mac Pro 能買到什麼？

Davidhung86

Davidhung86
個人積分：221分
文章編號：64948040

221分

樓主

2017-07-04 11:53

jaredreload wrote:
請問您用的是哪款Ｔ...(恕刪)

您好
我使用的是下面這一款
https://24h.pchome.com.tw/prod/DCACM8-A9006STJT?q=/S/DCACRS
我幫筆電接上電源後在接上顯示器，
筆電可以讀取到顯示器的資訊（我使用鏡像輸出，筆電上畫面的比例有改變）
但是顯示器一接上筆電之後馬上顯示Enter power save mode

我在想會不會是因為顯示器本身的HDMI輸入要求使用HDMI 1.4 的關係，
不過我也不確定我的HDMI線本身是不是1.4的版本

jaredreload

jaredreload
個人積分：3分
文章編號：64949260

3分

10樓

2017-07-04 13:23

我沒東西可以測試，不過我想問題大概在轉接格式上。
大大那條應該是單純的USB-C轉Hdmi只適用在macbook。

您要買的是有支援TB轉HDMI的 usb-c 轉hdmi轉接器!

單純的usb-c轉hdmi轉接器並沒有支援TB影像輸出技術，單純只有usb，但因為筆電的TB3 usb-c接口兼容usb功能所以能偵測到螢幕的資料傳輸，但無法傳輸影像。

PS.hdmi有向下支援不會因為線材版本而無法顯示，最多就是最高顯示規格會不同而已（像是頻率）。
