[問題] 2016 Macbook pro (without touch bar) 的螢幕外接問題

喬許費里曼
個人積分：74分
文章編號：63150914

74分

樓主

2017-01-24 13:37

買了一台新的macbook pro 他的接頭只有2個usb type c，為了簡報要接投影機

但是同事的都是2015以前的macbook pro，所以他們目前用的

就是一個thunderbolt2 to VGA的轉接頭，所以我就在官網上

買了一個Thunderbolt3 （USB-C） to Thunderbolt2 的轉接頭，

接上後再接同事的轉接頭，接法如下圖

[問題] 2016 Macbook pro (without touch bar) 的螢幕外接問題

[問題] 2016 Macbook pro (without touch bar) 的螢幕外接問題

重點就是，沒畫面。

詢問了蘋果的線上支援也沒回答得很清楚，最後說了他詢問產品專家說不能這樣接～～

問一下大家有人這樣接過嗎？真的是接法的問題還是我這條轉接線有問題呢？

2017-01-24 13:37 發佈

文章關鍵字問題螢幕外接問題 MacBook Pro without Touch Bar 2016

法客

法客
個人積分：38127分
文章編號：63151009

38127分

2樓

2017-01-24 13:44

喬許費里曼 wrote:
買了一台新的macbook...(恕刪)

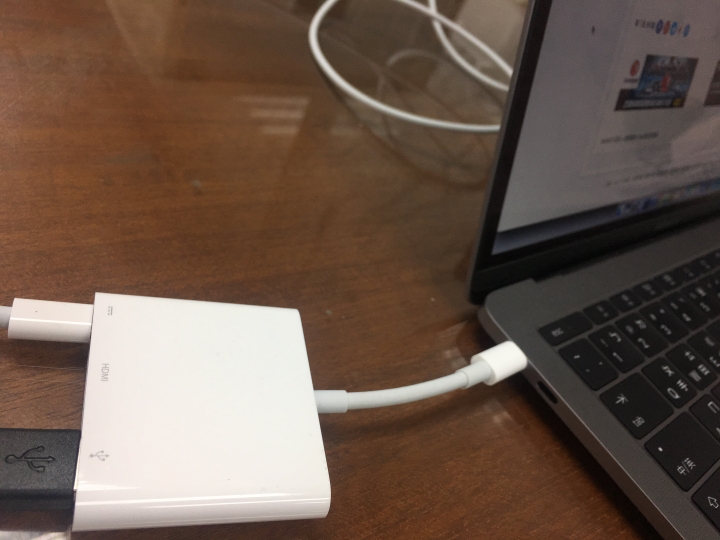

基本上買這台的
都是買這個⋯⋯⋯(有usb與hdmi)

不回應底下小留言、廢文及討戰文

peterlee0127

peterlee0127
個人積分：66分
文章編號：63151062

66分

3樓

2017-01-24 13:49

Thunderbolt 3 (USB-C) to Thunderbolt 2 Adapter 不支援影像喔

The Thunderbolt 3 (USB-C) to Thunderbolt 2 Adapter doesn't support connections to these devices:
Apple LED Cinema Display
DisplayPort or mini DisplayPort displays
DisplayPort or mini DisplayPort adapters, such as Mini DisplayPort to HDMI or Mini DisplayPort to VGA adapters
MacBook (Retina, 12-inch, Early 2015) and later

Apple Support

喬許費里曼

喬許費里曼
個人積分：74分
文章編號：63151224

74分

樓主

2017-01-24 14:03

法客 wrote:
基本上買這台的都是...(恕刪)

法客兄。。。

這個東東我知道，只是客戶這邊只有VGA輸出，再加上我有在網路上訂了一個多功能的dock，

只是還沒到貨，在不想買太多同性質的情況下，就先買了這個轉tb2的來檔一下...

想不到還真的不支援

法客

法客
個人積分：38127分
文章編號：63151300

38127分

5樓

2017-01-24 14:09

喬許費里曼 wrote:
法客兄。。。這個東...(恕刪)

看能不能加價換成VGA的
有出一組與HDMI相似的VGA頭.........

不回應底下小留言、廢文及討戰文

喬許費里曼

喬許費里曼
個人積分：74分
文章編號：63151338

74分

樓主

2017-01-24 14:12

peterlee0127 wrote:
Thunderbolt...(恕刪)

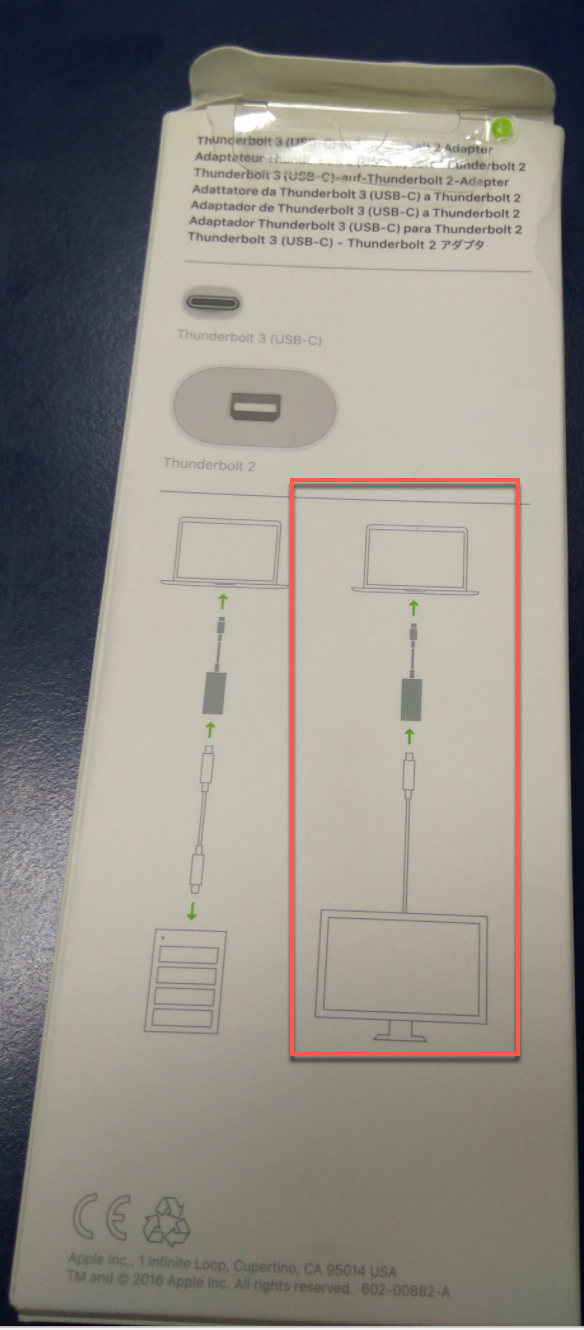

後來仔細看了其實不是不支援影像，可以參考他的圖片+網頁說明

圖片

網頁說明
Using the adapter with your MacBook Pro (Late 2016)

You can use the Thunderbolt 3 (USB-C) to Thunderbolt 2 Adapter to connect your MacBook Pro (Late 2016) to these devices:
Apple Thunderbolt Display*
LG Thunderbolt-enabled Displays using the Thunderbolt input
Apple Support

只是很有限度的支援

YunYunYu

YunYunYu
個人積分：2分
文章編號：63155085

2分

7樓

2017-01-24 20:27

想省錢就淘寶買一個直接轉vga的吧（人民幣約3x
或是hdmi+usb a的話小米的是個好選擇(約NT600,淘寶買的到
以上本人都正在使用

YunYunYu

YunYunYu
個人積分：2分
文章編號：63155086

2分

8樓

2017-01-24 20:27

想省錢就淘寶買一個直接轉vga的吧（人民幣約3x
或是hdmi+usb a的話小米的是個好選擇(約NT600,淘寶買的到
以上本人都正在使用

tienmin

tienmin
個人積分：11分
文章編號：63159476

11分

9樓

2017-01-25 10:00

喬許費里曼 wrote:
法客兄。。。這個東...(恕刪)

不知道版主是買什麼Dock？可以分享一下嗎？

williamtsai1111

williamtsai1111
個人積分：0分
文章編號：63168166

0分

10樓

2017-01-26 1:52

喬許費里曼 wrote:
後來仔細看了其實不是...(恕刪)

其實他是不支援影像沒錯喔，他只支援數位訊號，那些螢幕是吃數位訊號而不是影像訊號
我之前有研究一下，thunderbolt 2 是使用 mDP 的孔，讓他同時可以做數位和影像的 IO；thunderbolt 3 是走在 usb type c 上，讓他可以同時做 usb 和 thunderbolt 的 IO。簡單講，thunderbolt 就是把原先的接口做延伸去支援他的傳輸。
回到為什麼他不能傳輸影像，這點要從 usb type c 的規範去看，在 type c 裡面有新增 alternative mode，讓有支援的 type c 可以直接輸出影像 (走 DP 的訊號)，但是那條是 type c 轉 thunderbolt 2 的，所以只有走數位訊號 (兩端都只有數位訊號)。(一般的 type c 可以不支援 alternative mode)
另外說一下，其實根據規範 type c 可以不用轉直出 DP 訊號，只是我幾乎沒看過有人做，其他 type c 轉 hdmi 或 vga 都是等於以前的 DP 轉換。
