2010 iMac 27 改裝 5K面板

葉小金

葉小金
個人積分：134分
文章編號：90506181

134分

樓主

2024-10-20 11:24

這台是 2010 iMac 27, 開機會一直重複的「噹」已經不打算修了
2010 iMac 27 改裝 5K面板

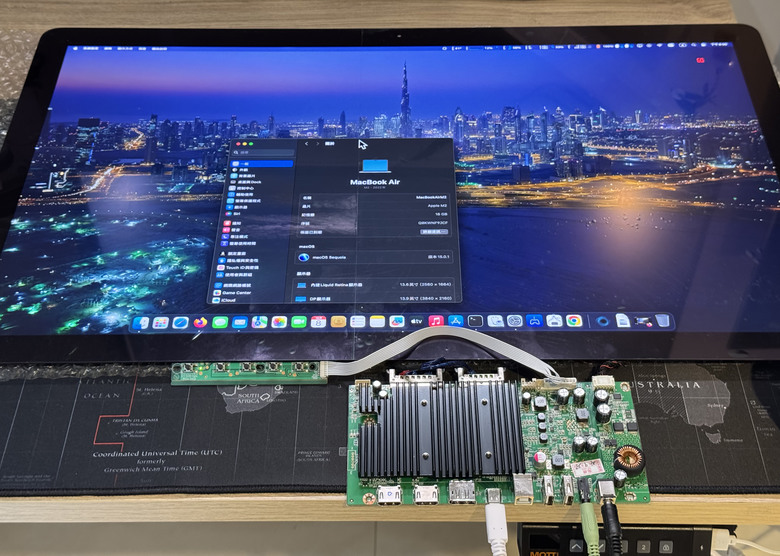

上淘寶買一片5K面板+hdmi驅動板
2010 iMac 27 改裝 5K面板

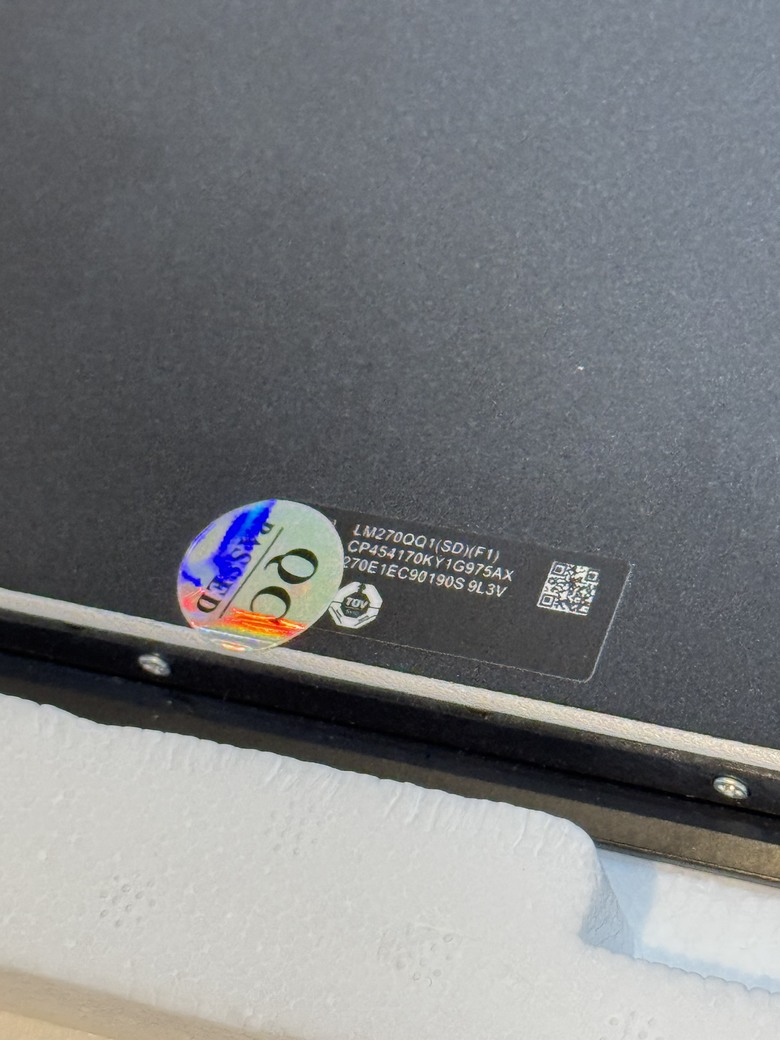

5K面板型號 lm270qq1 sdf1 (for 2017~2020 iMac)
2010 iMac 27 改裝 5K面板

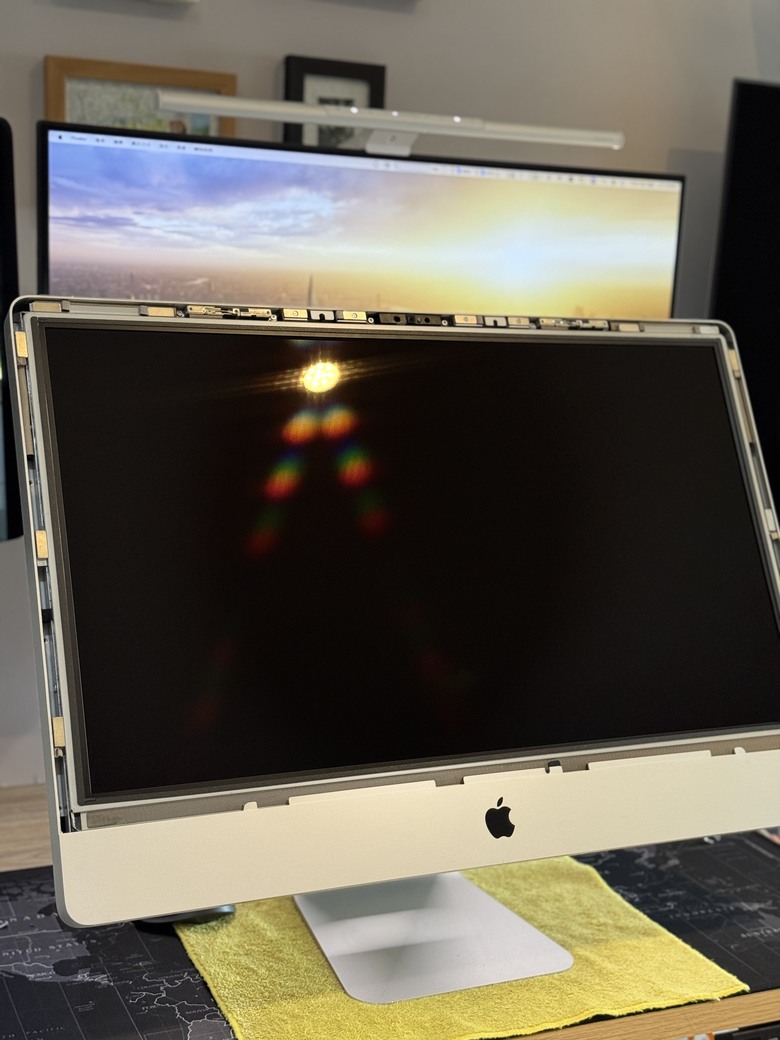

第一步用吸盤拆開外框
2010 iMac 27 改裝 5K面板

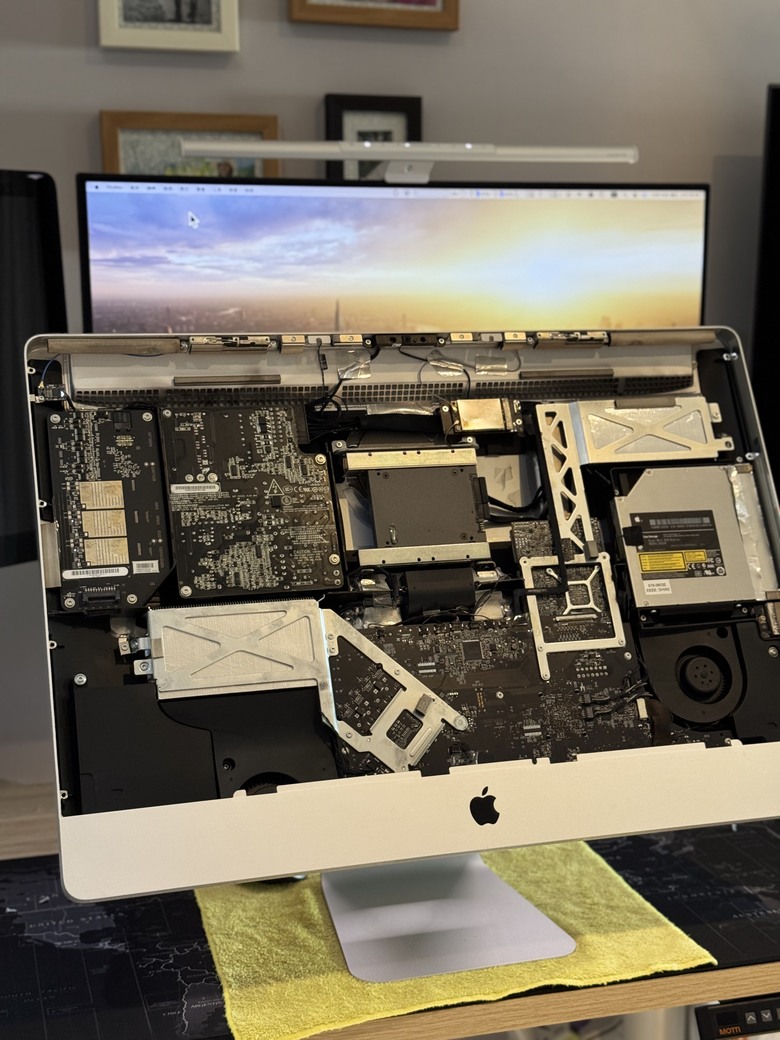

接下來卸下面板

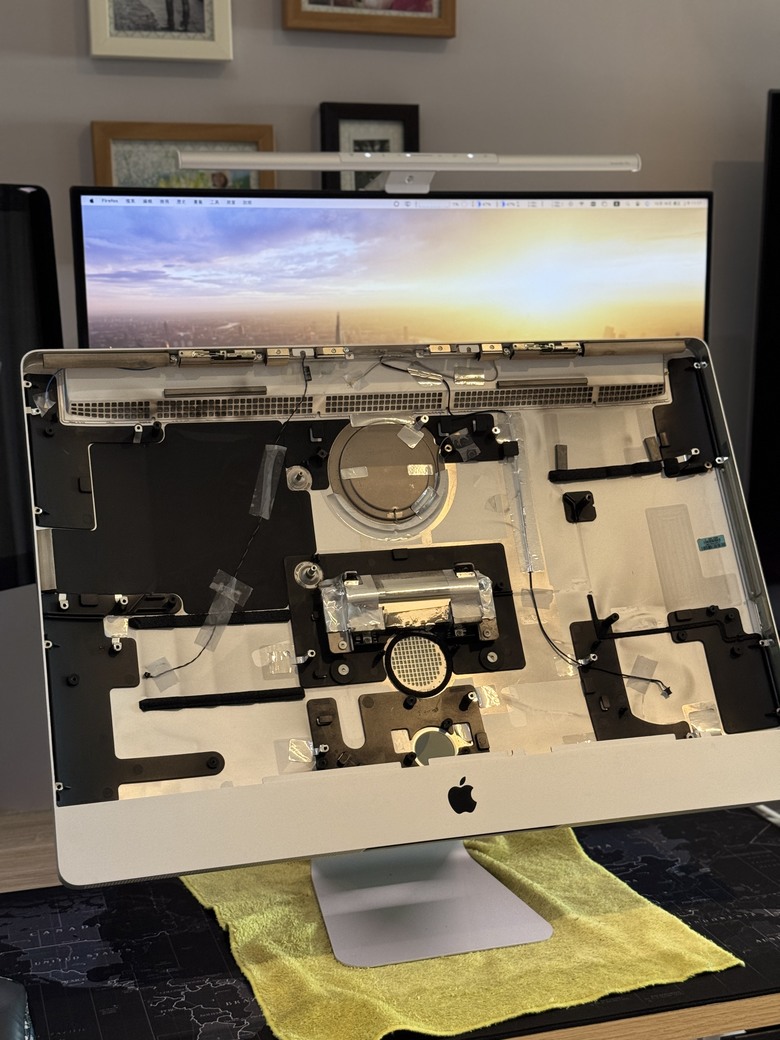

接下來把主機板等零件卸掉
2010 iMac 27 改裝 5K面板

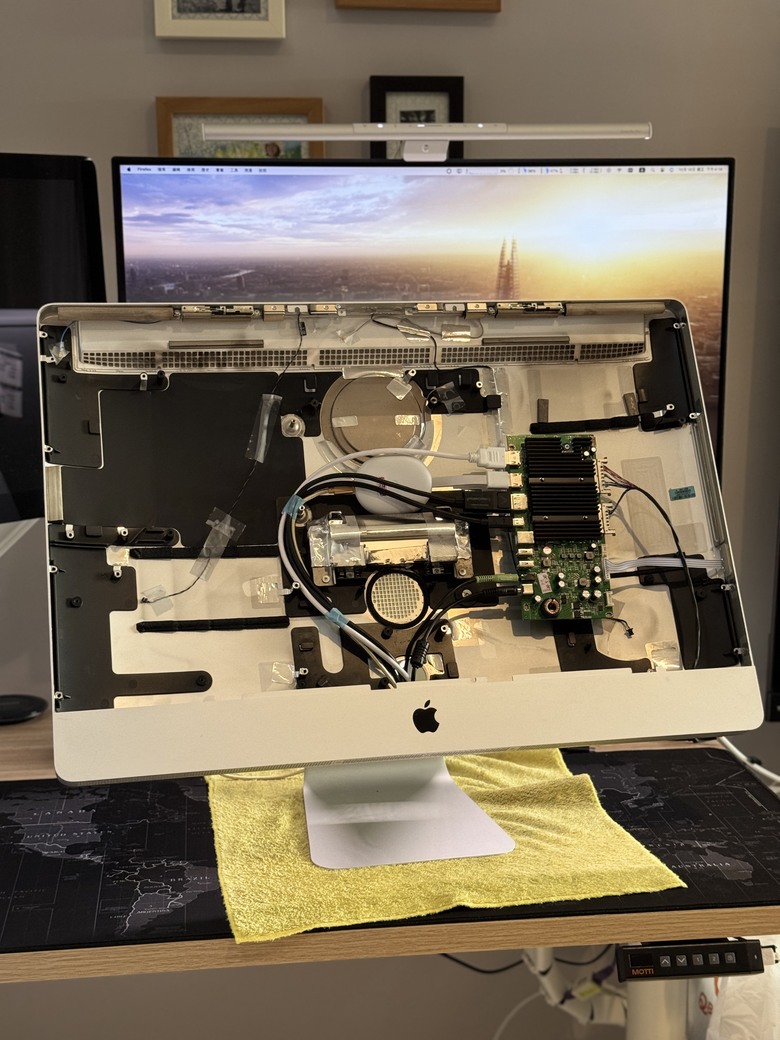

然後找鎖點固定驅動板, 這裡花很多時間debug
2010 iMac 27 改裝 5K面板

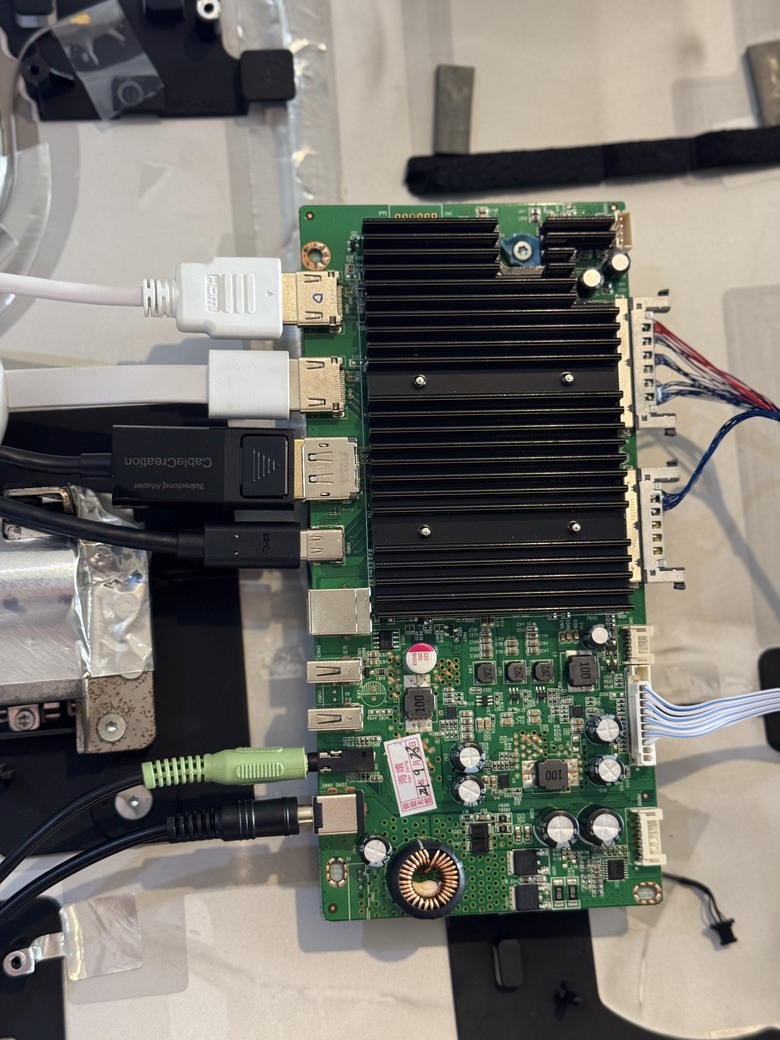

接上HDMI、DisplayPort、Type-C、AuxIn、電源
2010 iMac 27 改裝 5K面板

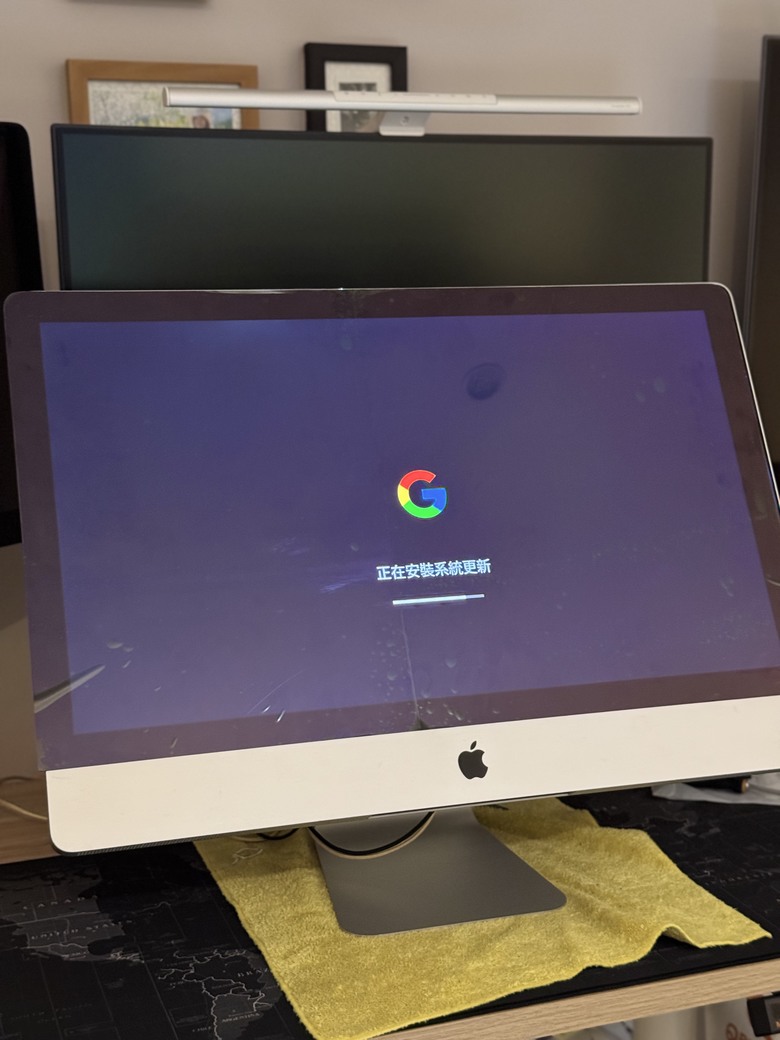

測試一下GoogleTV沒問題
2010 iMac 27 改裝 5K面板

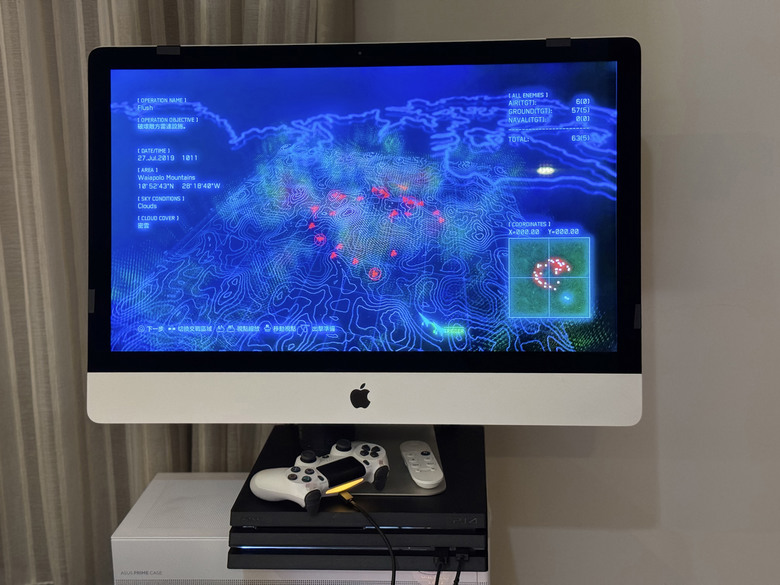

玩一下PS4，揚聲器用AuxIn Sony XB12
2010 iMac 27 改裝 5K面板

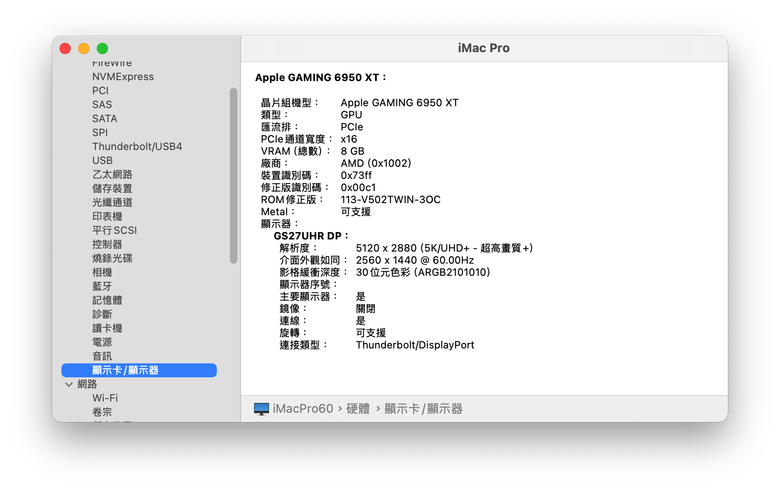

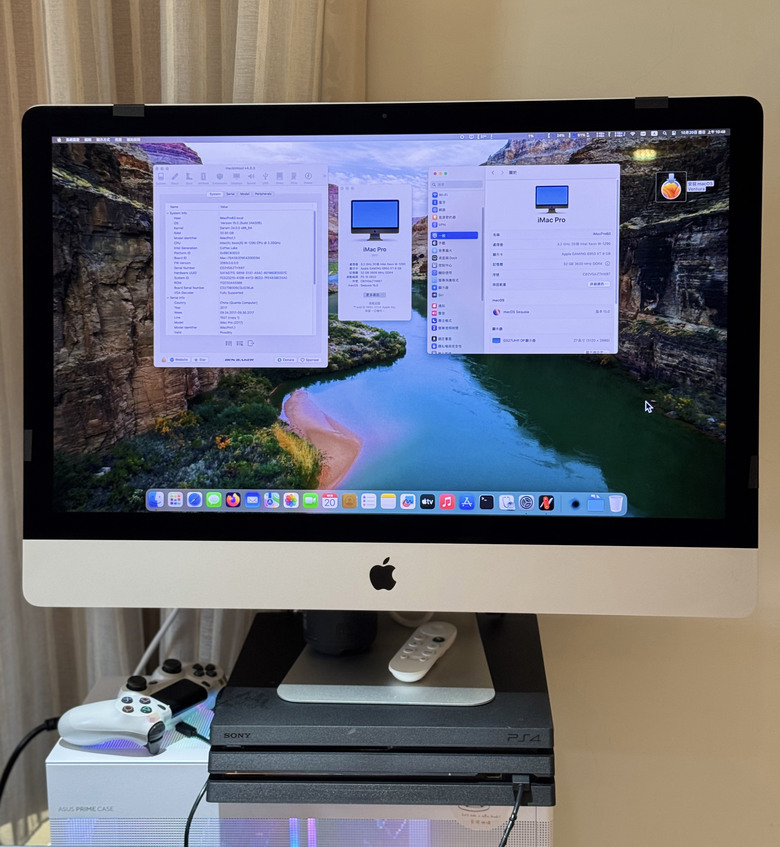

DP接黑蘋果，確定面板是 5120x2880 @60Hz
2010 iMac 27 改裝 5K面板

收工
全程沒有切割與焊接，只有一般工具星型螺絲刀跟膠帶
面板與外框左右幾乎吻合，上邊大概差0.2cm不仔細看還好
純屬學習娛樂用，謝謝

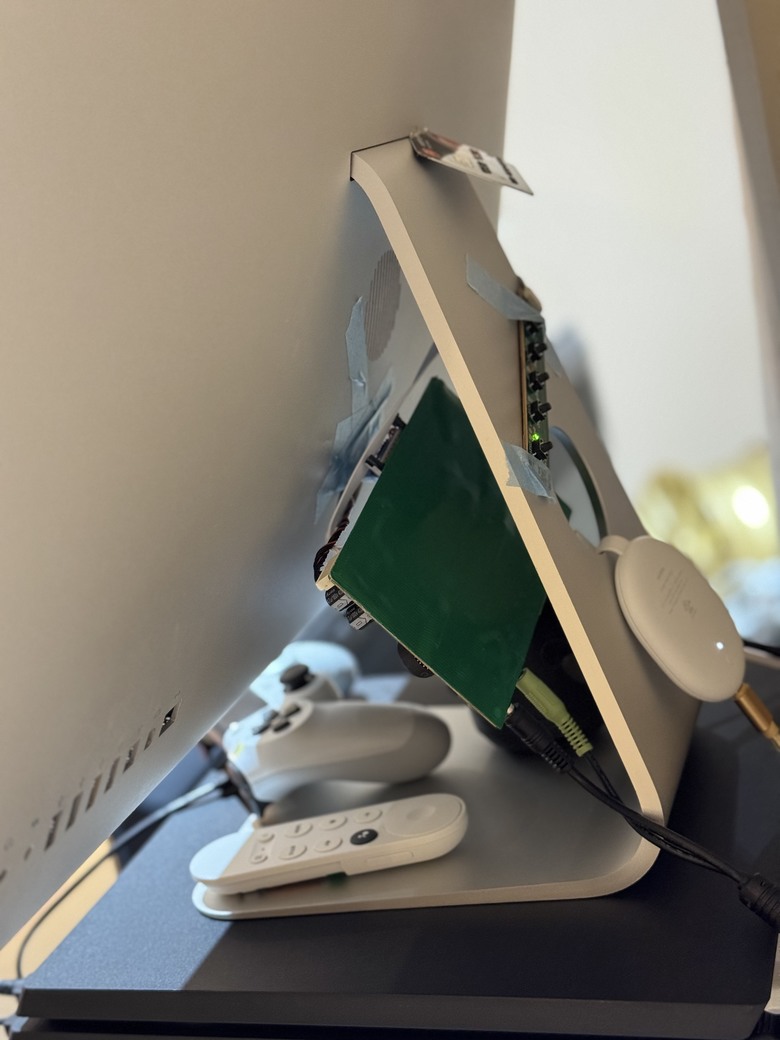

ps.後來把驅動板移到外面了，放裡面疑似會短路＠＠
2010 iMac 27 改裝 5K面板

2024-10-20 11:24 發佈

文章關鍵字 2010 iMac 27 面板 2010 27 5K

se3p

se3p
個人積分：18035分
文章編號：90506482

18035分

2樓

2024-10-20 12:51

感謝分享
對於其他有興趣這樣做的人
這是相當重要的資料
拇指向上

驅動版的資料可以分享一下嗎？

還想問一下
聲音輸出是外接喇叭嗎？

這個接上mac mini應該也不錯
或是Apple TV
我突然也想弄一台了

本人文章內容不同意未經許可之任何形式複製轉載

葉小金

葉小金
個人積分：134分
文章編號：90507084

134分

樓主

2024-10-20 15:51

se3p wrote:
驅動版的資料可以分享一下嗎？

T18 5k 60hz DP1.4 Type-c 驅動板，請服用
https://item.taobao.com/item.htm?_u=k3ti93n618df&id=730743859030&spm=a1z09.2.0.0.661d2e8d57YKkK

se3p wrote:
聲音輸出是外接喇叭嗎？

是的，外接揚聲器 Sony xb12 (aux)

aphoneman

aphoneman
個人積分：67分
文章編號：90507756

67分

4樓

2024-10-20 19:31

相當不錯的分享，個人建議，驅動板可以找個帶風扇的亞克力盒子放，會比較安全一點

另外請教一下，2010的螢幕應該是外邊有片玻璃利用磁鐵吸附，那你這塊螢幕是如何固定在上面的呢？

葉小金樓主

面板>>鋁箔袋>>保麗龍密封>>紙箱>>氣泡袋(布?)包圍紙箱，從裡到外大概這樣

2024-10-20 20:56

aphoneman

收到，太感謝了

2024-10-20 22:37

Rog8Phone

Rog8Phone
個人積分：1706分
文章編號：90508892

1706分

5樓

2024-10-21 4:05

我的也是2010 iMac 27
這面板應該不便宜

tow79816r

tow79816r
個人積分：0分
文章編號：90515338

0分

6樓

2024-10-22 9:49

面板多少錢啊

dada2937

dada2937
個人積分：0分
文章編號：90575723

0分

7樓

2024-11-02 15:31

請問，同一台2010 iMac 若只買驅動器把原面板改成2K螢幕，是要買型號多少的驅動器？

謝謝。

另5K面板總成在掏寶賣約RMB 1700，幫上面回答。

葉小金

葉小金
個人積分：134分
文章編號：90582877

134分

樓主

2024-11-04 10:44

dada2937 wrote:
請問，同一台2010 iMac 若只買驅動器把原面板改成2K螢幕，是要買型號多少的驅動器？

請找淘寶「 lm270wq1 驅動板」
