再戰十年?! iMac 2011 mid SSD 延壽升級

2011年購入的iMac 21.5"機種, 配置500GB硬碟, 我與家人共用此機器, 而我平常使用OS X, 為了能在銀行網站順利轉帳還裝了Bootcamp跑Windows 7, 數年下來, OS X 10.11在這台機器已有些緩慢, 原本打算添購新的iMac, 但是我覺得瓶頸是在Disk I/O, 於是定案先升級SSD。

再戰十年?! iMac 2011 mid SSD 延壽升級
陪伴我們五年多的iMac 2011 mid, 花了些時間參考站上網友的升級SSD文章, 也參考YouTube上的拆機影片。

拆解這台iMac, 需要T10與T8這兩種尺寸的星型螺絲起子, 於是又買了工具。螢幕的拆法我是用指甲與卡片法: 用指甲從螢幕上緣靠攝影機這端的接縫, 用指甲扳開小縫, 然後利用像是信用卡之類的塑膠卡片插入一角, 往螢幕兩邊切開, 利用磁鐵吸住的LCD保護鏡面就可以拆下來了, 還用不到吸盤。另外準備個相機鏡頭吹球, 在完工前將LCD面板上的落塵吹走。

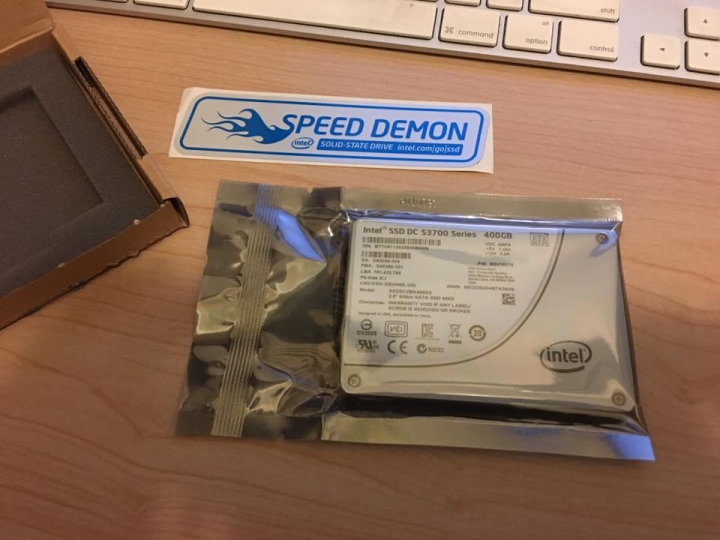

再戰十年?! iMac 2011 mid SSD 延壽升級準備升級更換的Intel DC S3700 400GB SSD, SATA介面。

再戰十年?! iMac 2011 mid SSD 延壽升級

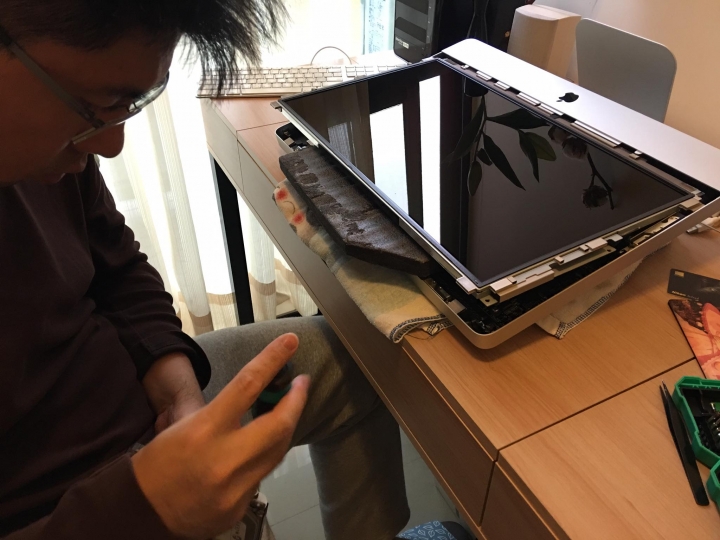

我偷懶許多步驟, 省去完全拆解LCD面版的方式, 這裡都使用T10星型螺絲起子, 只拆掉V-sync與DisplayPort訊號纜線。不過換裝SSD時就需要額外人手幫忙扶住LCD面版。

再戰十年?! iMac 2011 mid SSD 延壽升級
我也沒有溫控與電源轉接線, 直接用iMac的電源線接上SSD, 無線網路卡的纜線會干涉到SSD轉接架, 所以我還重新壓好無線網路卡纜線, 讓SATA訊號線不被卡住。移除原本硬碟會需要T8星型螺絲起子才可拆下硬碟固定架與硬碟螺絲孔位卡榫。

最後用吹球清理LCD面版, 務必別用手觸摸到表面, 外層的保護鏡面也清理乾淨, 最後將LCD的排線都接回去, 我先固定最上面兩個螺絲, 先開機看看是否動作正常。

可以正常顯示後, 最好把機器關掉, 將其餘的螺絲裝上, 將保護面板歸位, 它會自己吸附在LCD邊緣的磁鐵。

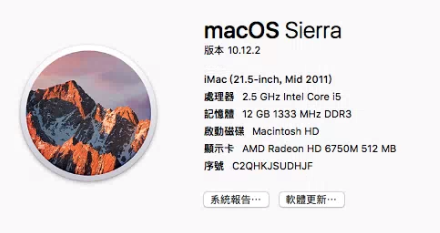

我使用了原本附的OS X光碟安裝作業系統, 但是OS X 10.6實在太舊, 不給升級OS, 所以再改網路安裝, 開機時按住Option-Command-R組合鍵, 進入網路安裝模式, 可以裝到OS X 10.7, 之後可免費升級到macOS Sierra。

再戰十年?! iMac 2011 mid SSD 延壽升級

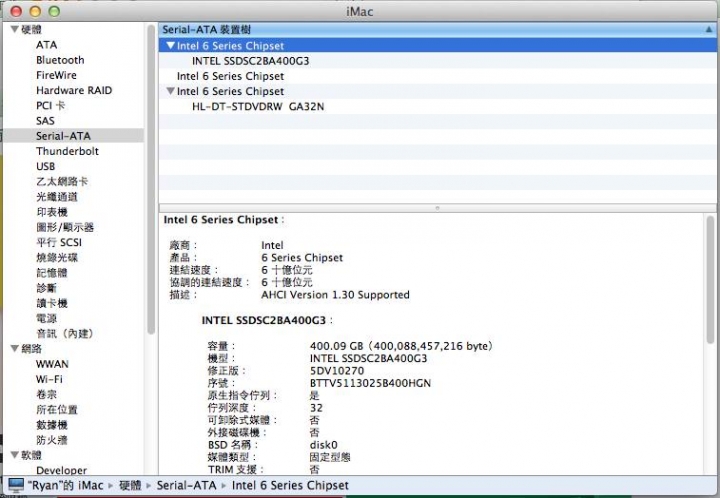

這是在OS X 10.6下檢閱SSD資訊, SATA3 6Gbps。

再戰十年?! iMac 2011 mid SSD 延壽升級

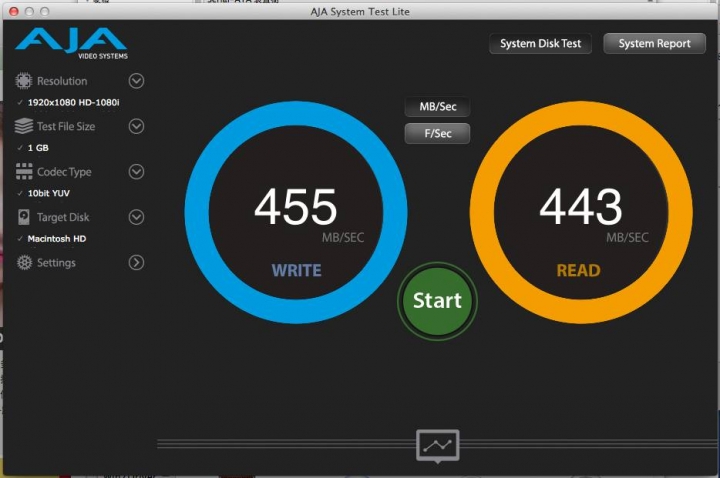

用AJA System Test跑分, Blackmagic Disk Speed Test需要OS X 10.7以上才能執行, 所以就先忽略了, 不過這周末都在裝上Bootcamp與Windows 7讓家人可先用電腦, 後來才升級到macOS Sierra。

再戰十年?! iMac 2011 mid SSD 延壽升級

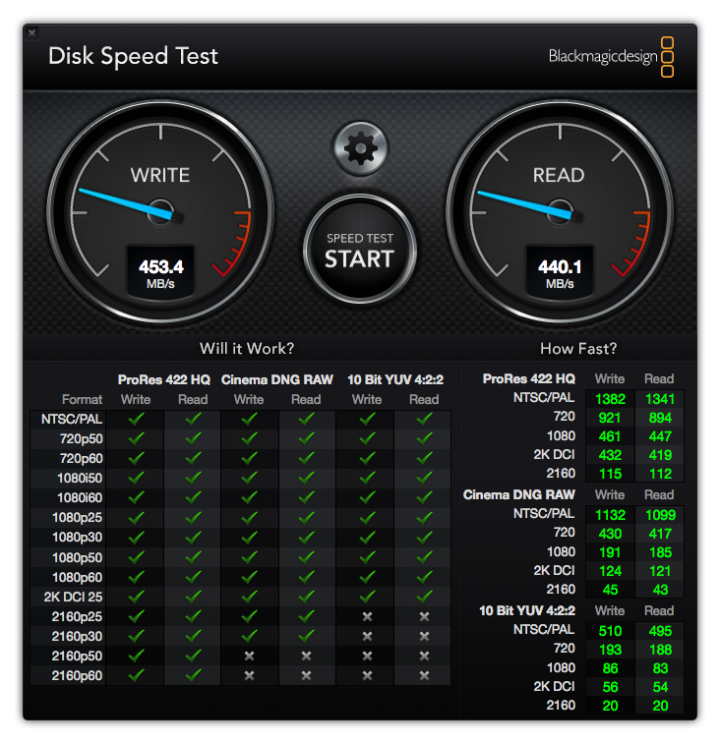

macOS Sierra升級完成後, 使用Blackmagic Disk Speed Test測試SSD速度, 與AJA測得結果差不多。

由於無法測得SSD的溫度, 所以系統硬碟風扇會狂轉, 約5000rpm以上, 噪音很大, 我是用了Macs Fan Control, 在OS X與Windows 7下均可安裝, 將硬碟風扇自訂為SSD的溫度數值, 這樣風扇會降到1000rpm以下, 恢復以往的安靜。換裝SSD的iMac 2011 mid猶如新生, 雖然只有8GB RAM, 但是足夠應付日常文書使用了! 再戰十年應該可以吧?!
2017-01-16 10:17 發佈
銀行網站順利轉帳還裝了Bootcamp跑Windows 7?

連我使用黑蘋果都是用OSX safari轉帳
連Web ATM也是

只是比較小間的信用社才沒法用

目前無解大概只剩下證券網路下單無法用
只能用VM

Ryan Lai wrote:
2011年購入的iMac...(恕刪)
銀行不支援就沒辦法...

sylviashu wrote:
銀行網站順利轉帳還裝...(恕刪)
恭喜成功升級SSD! 原本我的iMac也想說可以再用好幾年,殊不知前天螢幕正中央突然出現一條亮線... 早就過保固很久了,真不知道該怎麼處理 Orz
你是哪個規格年份的,我有一台21吋薄機可殺肉
大大, 開機順勢昇級藍芽及AC wifi卡

taiwankevin wrote:
你是哪個規格年份的...(恕刪)


我的是 21.5-inch, Mid 2011
還是厚的機種

現在很多銀行都已經有App化。用手機轉帳超級方便。
我還是會把LCD拆解下來,裝載空間比較大。
有光碟機版的其實還是比較好拆。膽大心細就是一個重點而已。
恭喜你升級。
國內銀行對OS X友善程度仍嫌不足, 我也是在OS X下多方嘗試發現無法順利完成家人需要的企業用戶功能才裝Bootcamp...

拆過之後才覺得難度不是很高, 平常有拆裝PC的網友一定會! 關於iMac 2011 mid YouTube拆機影片有的幾乎都看過N遍參考, 後來才融合各家手法取巧只拆LCD兩組排線, 不過看DisplayPort排線還這麼長, 也能省去不拆

保護面板拆卸影片上大多是吸盤拆法, 我是從影片留言中發現還有人使用指甲與卡片取巧方式, 會這麼嘗試也是因為家裡根本沒用到吸盤的東西

米肥肥 wrote:
有光碟機版的其實還是比較好拆。膽大心細就是一個重點而已。

Ryan Lai wrote:
2011年購入的iM...(恕刪)


一樣2011 mid bootcamp windows7

困擾的是 切一半的硬碟已經不太夠用

500g SSD 還在觀望

速度除了開機 真的快很多嗎 ?

期待的是 apple 出 retina 24' + SSD mix 的升級版
