[開箱+教學] 2011MAC MINI 安裝 iFixit 雙硬碟套件組

版上已經有大大作過精美的講解了，小弟把我在安裝雙硬碟套件組的心得，整理整理，希望對想安裝的朋友們
有所幫助！

MAC mini 也用了一段時間了，其實沒有我想像中的快。為什麼這樣說呢？
朋友買得IBM 小黑是Core i3，同時開程式我的i5 mini竟然沒有比較快，彩虹球都會一直轉轉轉。
看了01版上許多版友的開箱，確實是心癢癢，不過對於一個兩千多塊還要加一千塊運費的產品，實在下不了手。

前幾天，心一狠，就上了iFixit訂了 雙硬碟套件組……不到幾天東西就快速的寄來我家了！
外面用iFixit專用塑膠袋包裝


總共有：工具組、拆硬碟架、防震塞、塑膠棒（拆排線用）、硬碟排線
工具組是透明的



很有趣的是…打開工具組後，右邊的各種專接頭會自己站起來！！ 蠻炫的！
不過後來因為要拿出一根根緊密排列的鑽頭實在太困難了…一用力之下，竟然斷了….
所以目前的情況是打開後，右邊的工具就不會再站起來了。


握把


轉接座

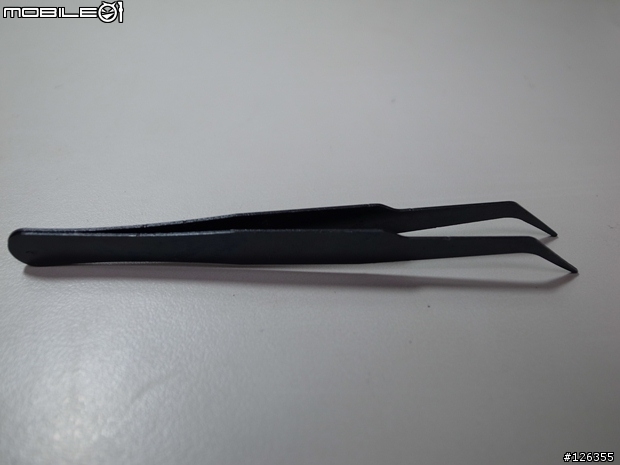

鑷子（這很重要！不要小看他喔！）

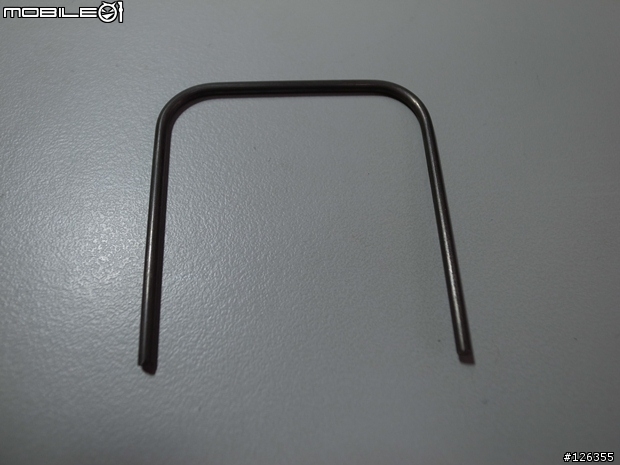

拆硬碟架


黑色塑膠棒 尖頭

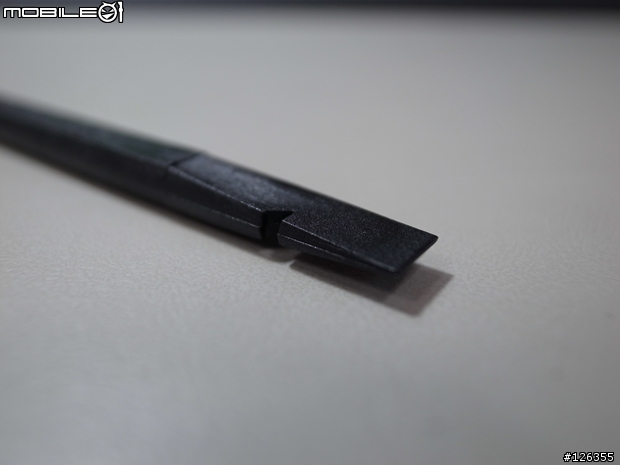

黑色塑膠棒 平頭

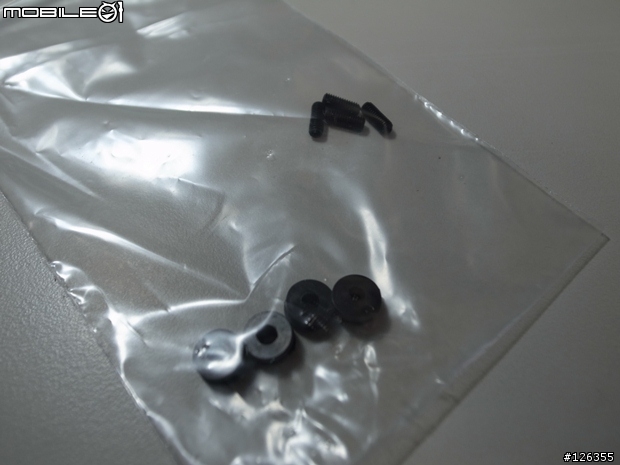

防震環 與 硬碟固定螺絲


最重要的！！！ 硬碟排線….我看整個套件組，這個硬碟排線應該佔總價的七成以上吧！


小結： 雖然拿到東西時，曾經一度懷疑這樣幾個東西真掉花我三千多嗎？ 尤其是工具組的精密度又沒我想像的好。不過到最後，我才發現裡面列的東西，都有他特別可以使用的時機，也就覺得這麼套件不錯囉！

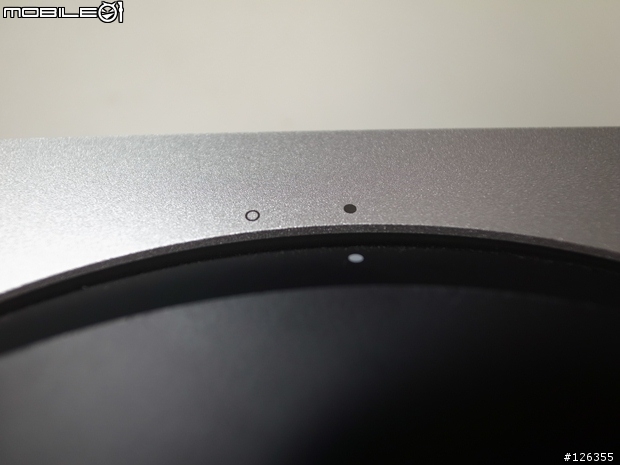

這是我的MAC mini，應該跟大家的長得都一樣......XD


翻倒背面，將後蓋向左轉取下後蓋

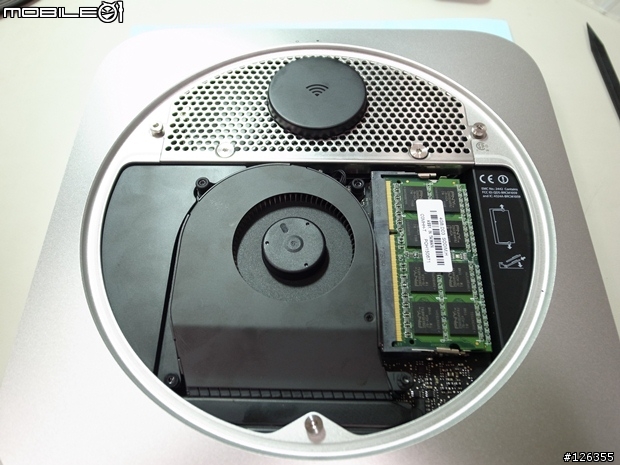

拆完後可以看到，上方銀色圓狀物體是無線網路模組，中間有凹槽的是風扇，最右邊是記憶體


由於我們目的是將整台MAC mini全部拆下，所以我就把RAM拆下囉！


將紅色的地方像左右兩邊同時推開，ram應該會自己立起來，再取出即可。

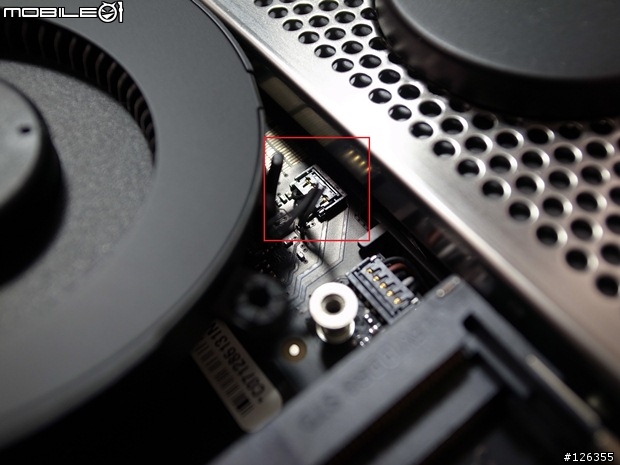

注意！ 拆風扇時要先將此排線（紅色所示）輕輕的用黑色塑膠棒往上輕輕推，就可以將排線鬆脫


接著將風扇的螺絲卸下，這根長的螺絲不用理他，就讓他連在風扇上即可


拆開後的樣子，紅色部份是最後取出主機板前要再檢查的地方，所有螺絲...排線...等等都要卸下後才可以取出主機板！！


接著取出，無線網卡，一樣鬆開螺絲，並向後緩緩的取下模組！ 注意！！這邊有一條排線，需用塑膠棒細頭將排線挑出。


取出無線模組後，可以看到原廠第一個硬碟就是在無線模組下！
左邊紅色框框的是第一個硬碟（原廠）的排線，右邊的是待會要裝的第二顆硬碟排線！


取出的硬碟，側邊有鎖上固定用螺絲，待會要插在防震環內。


灰塵......

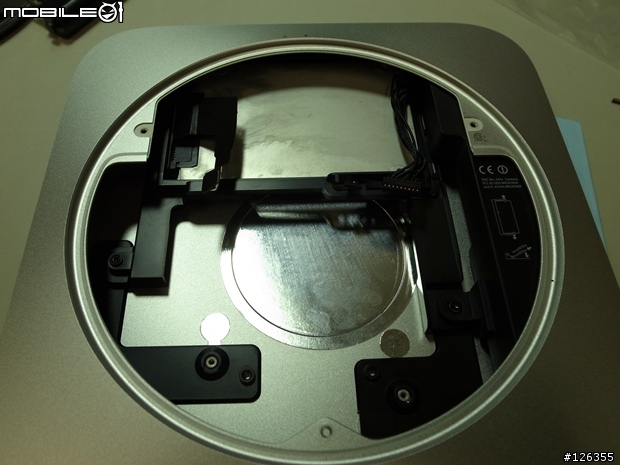

打開後，可以發現內部空間頗大！


此時，即將取出主機板！！！！！！！！！！！！！！！！！ 且慢！


注意！！！！！！！！！！！！！！！！！！！！！！！！！！！！！

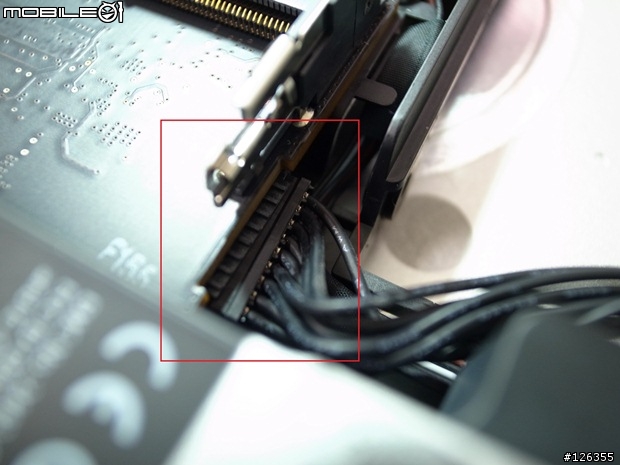

檢查紅色部位都有清除後才可以拆喔！！

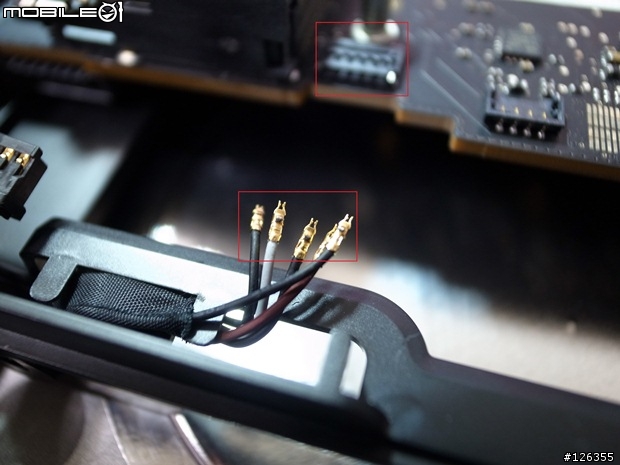

不然就會.......排線被扯斷...........OrZ...


費了一番苦心才接回的排線

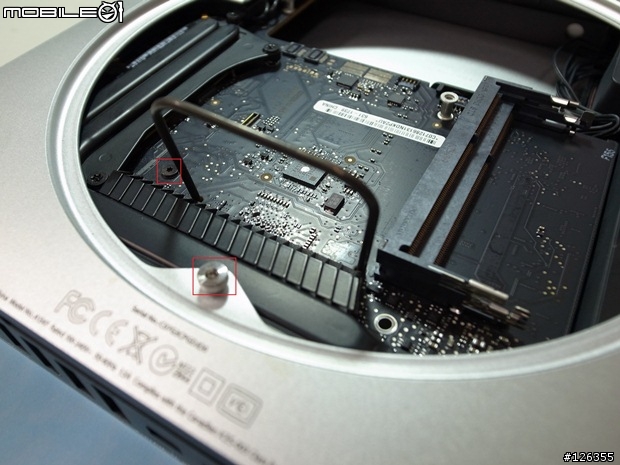

用原廠附得拆主機板工具，插入兩個孔後，輕輕的向後搬，在將主機板取出。


取下電源模組排線



此時，主機板請緩緩、輕輕、柔柔的推出

現在要取出 電源模組

將紅色標示的金屬卡榫向右抽出


將電源頭向左轉45度，慢慢抽出電源模組，這裡我拆了很久才拆下來......

確定有點鬆動之後才可以抽出電源模組

接著將硬碟的托架也拆掉

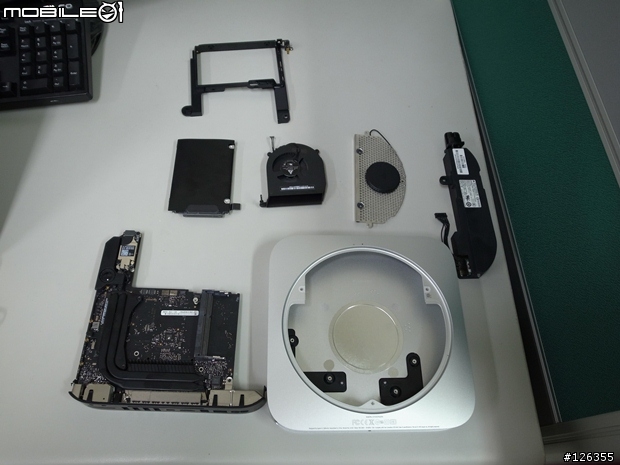

大部分解完畢！！！！


這時候在裝上防震環，可以用黑塑膠棒的尖頭部份來輔助，會較好使用。

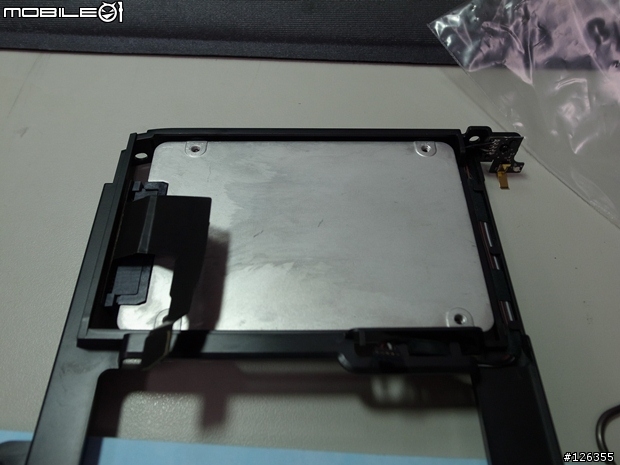

先裝第二個硬碟


裝回硬碟支架、電源模組、主機板

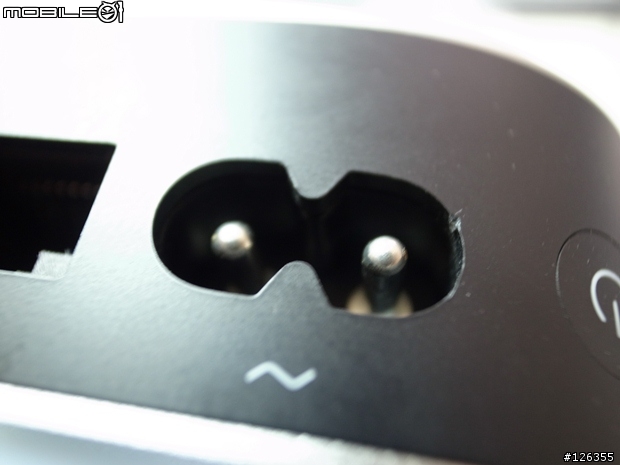

裝回主機板時，要確定電源孔有對齊，才可以將主機板卡進去


將第二個硬碟的排線接到主機板上


最後逐一裝回剛剛拆的零件，記得每個螺絲都要鎖上！


開機測試！！ 成功啦～～


心得：
1. 雖然看板上文章已經很久了，但是自己動手時，還是蠻緊張的。

2. 我看iFixit的影片，那個女生輕鬆的就拆完，想畢機器應該拆過很多次了，都很鬆。我的經驗是應該沒這麼好拆啦。

3. 排線之所以會斷掉，是因為我漏看了iFixit拆那段排線的影片。剛剛斷掉了時候，我在椅子上發呆好久，想說，完了，兩萬的機器就這樣弄壞了.....

過了十分鐘後，我拿起內附的黑色鑷子，一根一根的將線插回去對應的孔（要聽到卡一聲），心臟一直噗通噗通的跳。心裡忐忑不安，還好最後開機是成功的，目前用了約一星期， 一切正常！！

4. Apple的模具開得真的很好，裡面作工很精細，也很少有太多空隙。拆完很開心，也很有成就感。

5. 感謝板上許多大大地開箱、教學文，才可以讓小弟成功換裝雙硬碟！


如果需要大圖版的網友們，請移至部落格觀看
