mini DVI 與 DVI-I 的接線方式及 mini DVI 與 VGA 的接線方式

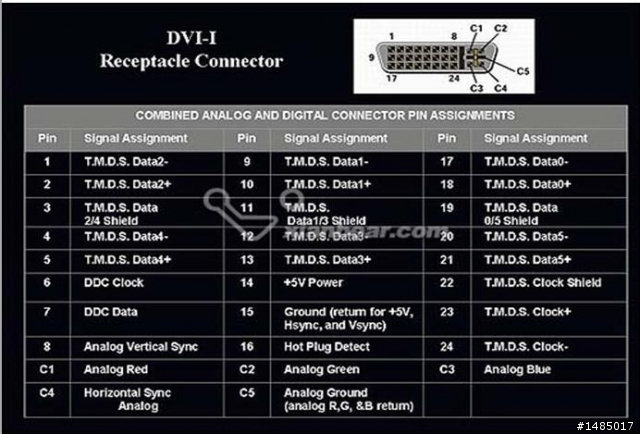

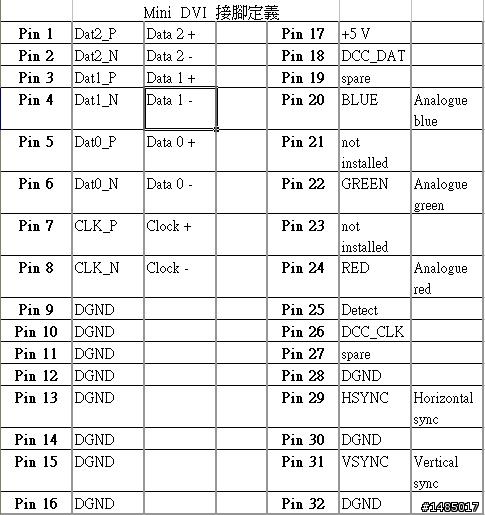

我想自己接一條mini DVI TO DVI-I 的cable 聽說只要拉線即可,但是我下載兩者的接腳定義,發現不一樣,請問要如何連接呢? (例如: mini DVI data pin 有0~2, 但是DVI-I 是從1~5, )

(另外mini DVI to VGA的連接方式也請高手指教要如何接線)謝謝

請各位高手指較
謝謝幫忙

cc

2009-10-05 9:47 發佈

文章關鍵字 mini dvi DVI-I VGA 接線方式

tailyaota

tailyaota
個人積分：0分
文章編號：15074312

0分

2樓

2009-10-05 10:52

本人手邊正好有一只APPLE的MINI DVI TO DVI的轉接器，看了一眼，是DVI-D DUAL LINK的規格，

如果是這樣的話，即便使用DVI-I的接口，應該C1-C4的針腳是可以忽略的吧。

cc5623

cc5623
個人積分：0分
文章編號：15077708

0分

樓主

2009-10-05 13:40

謝謝:dailyadta網友回覆: 你圖上是DVI (25 pin)接腳,我的裝置是DVI-I(29 pin) 公腳(接不上)
請問有哪位網友知道mini DVI 如何接線到DVI-I (29 pin connect上 ?) 敬請賜教謝謝

k2

k2
個人積分：81分
文章編號：15088096

81分

4樓

2009-10-05 22:31

cc5623 wrote:
例如: mini DVI data pin 有0~2, 但是DVI-I 是從1~5...(恕刪)

mini DVI沒有支援雙通道(DUAL LINK)，所以需要接data0~2。

mini DVI to VGA
Pin 17 +5 V VGA Pin 9 +5 V
Pin 18 DDC_DAT VGA Pin 12 SDA
Pin 19 spare
Pin 20 BLUE Analogue blue VGA Pin 3 BLUE
Pin 21 not installed
Pin 22 GREEN Analogue green VGA Pin 2 GREEN
Pin 23 not installed
Pin 24 RED Analogue red VGA Pin 1 RED
Pin 25 Detect
Pin 26 DDC_CLK VGA Pin 15 SCL
Pin 27 spare
Pin 28 DGND
Pin 29 HSYNC Horizontal sync VGA Pin 13 HSync
Pin 30 DGND
Pin 31 VSYNC Vertical sync VGA Pin 14 VSync
Pin 32 DGND VGA Pin 6 RED_GND Pin 7 GREEN_GND Pin 8 BLUE_GND Pin 10 GND
GND沒分數位和類比就接在一起吧。

cc5623

cc5623
個人積分：0分
文章編號：15104075

0分

樓主

2009-10-06 19:34

謝謝K2網友關於mini DVI to VGA的接線方的回覆:使我多學了一些
哪請問你,你說mini DVI不支援雙通道(LINK)的DVI-I,我如你所說的寫了出mini DVI to DVI-I的對照表麻煩看下對不對

mini DVI to DVI-I
Pin 1 DATA 2+ DVI-I Pin 2 TMDS DATA 2+
Pin 2 DATA 2- DVI-I Pin 1 TMDS DATA 2-
Pin 3 DATA 1+ DVI-I Pin 10 TMDS DATA 1+
Pin 4 DATA 1- DVI-I Pin 9 TMDS DATA 1-
Pin 5 DATA 0+ DVI-I Pin 18 TMDS DATA 0+
Pin 6 DATA 0- DVI-I Pin 17 TMDS DATA 0-
Pin 7 CLOCK + DVI-I Pin 23 TMDS CLOCK+
Pin 8 CLOCK - DVI-I Pin 24 TMDS CLOCK-
Pin 9 DGND
Pin 17 +5V DVI-I Pin 14 +5V
Pin 18 DCC_DAT DVI-I Pin 7 DDC DATA
Pin 20 analog blue DVI-I Pin C3 analog blue
Pin 22 analog green DVI-I Pin C2 analog green
Pin 24 analog red DVI-I Pin C1 analog red
Pin 25 detect DVI-I Pin 16 hot plug detect
Pin 26 DCC_CLK DVI-I Pin 6 DDC CLOCK
Pin 29 HSYNC DVI-I Pin C4 HORIZAL SYNC
Pin 31 VSYNC DVI-I Pin 8 VERTICAL SYNC

sympholin

sympholin
個人積分：67分
文章編號：15142430

67分

6樓

2009-10-08 18:36

這種高頻序列信號沒那麼好搞，衰減、cross talk, echo feed等等問題，不是憑一隻焊槍可以解決的！

cc5623

cc5623
個人積分：0分
文章編號：15142799

0分

樓主

2009-10-08 19:04

sympholin: 你說這種高頻序列信號沒那麼好搞，衰減、cross talk, echo feed等等問題，不是憑一隻焊槍可以解決的！

這點我是有聽說, 我想請問的是
1. 我的接線方式對不呢?
2. 要避免衰減、cross talk, echo feed等等問題如果不靠烙鐵焊接, 是請線材廠商訂做的話是否會好一些?打樣出來是一下就知道結果了不是嗎?
3. 在線材方面質量上及規格上有什麼要求嗎? 才能避免你說的衰減、cross talk, echo feed等等問題?
4. 或是要避免衰減、cross talk, echo feed等等問題需要在拉線中加入主IC?

能請教一下

謝謝

cc
