[DIY]速度兩倍!Mac Mini 內接SATA硬碟改外接eSATA不專業實戰(完)

先說明一下，由於改裝時手邊沒有相機，手機也沒電，所以沒有拍下過程，不過由於所有過程以下網站上都有，所以不提供過程照片。僅提供完成後的模樣及使用材料和成本資訊。



注意！!根據維基百科，自行拆開Mac Mini並不會破壞保固，但是對內部零件逕行更換而造成機器損壞則需自行承擔維修費用。對零件（包括機殼）進行改造則會使保固失效，拆機前請特別注意！！對於沒有自行拆過機的人，請衡量拆機的風險，因為Mac Mini的外殻並不好拆，內部零件由於排列過密，拆裝時可能會損壞電腦。

以下是我參考的網站：

The Mac Mini external SATA hack ----- 美觀差，成本較高，但較簡單（不必改線材），會破壞保固。
Mac Mini eSata Hard Disk ---- 美觀中（但可參照下方進階版改成看似內建的接頭），成本低，較困難（需拆組SATA線），可以不破壞保固。
Mac Mini eSata Hard Disk "Update" ---- （需配合上文）美觀佳，看似內建的接頭，成本低，較困難（需拆組SATA線），會破壞保固。

置於拆機的方法，可以參照這個網站：

Mini 拆機圖解教學

以上的改裝法，由於我手邊沒有足夠的工具（學校宿舍），所以都無法採用。

我是到的工具有：

美工刀、剪刀、一字和十字螺絲起子、毛巾一條（墊著機器避免刮傷）、水果刀、麥X勞早餐卡三張。

使用材料：

因為很多材料不好買（例如上面幾篇教學中的7 pin SATA 公接頭的線），所以大多必須自行加工。

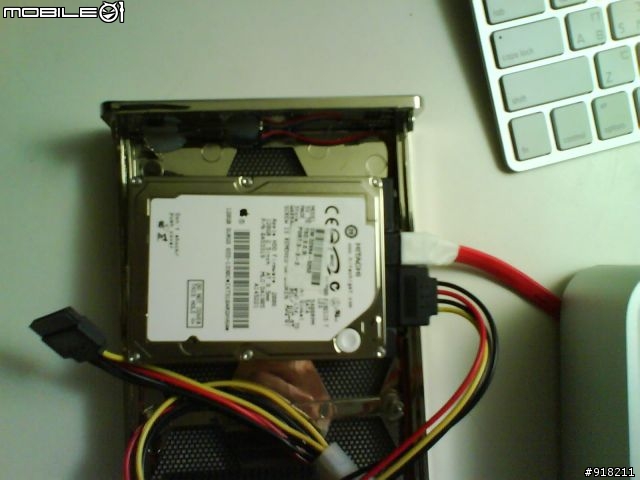

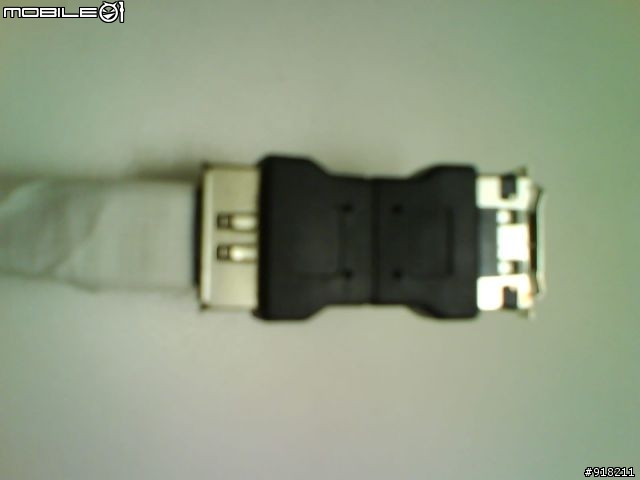

我是用背板SATA公-SATA母的線，切掉背板那端的塑膠保護，切掉兩邊的塑膠，來代替教學中的接頭（注意，因為有意邊有個凸出來的東西會阻止你插入一般的公接頭，所以必須把那邊的塑膠多削掉一點）。連接出來後，再用SATA轉eSATA的接頭轉給外接盒使用。



台北光華商場應該都有，我是在高雄建國路的順發B1買的，成本小於200元（不含外接盒）。

此外，改造機殼時（無論哪種改法），請勿必連主機板一起拆下來（最底下那塊藍色的），這樣可以避免傷到主機板。主機板有兩顆螺絲固定，一顆黑色的在某角落（我忘了位置），另一顆市銀色的金屬柱，就是拆光碟機那一大塊時某個螺絲縮的地方，沒記錯的話是內建喇叭的旁邊那顆。拆主機板前，光碟機後方有個金色戲排線的的那一小塊模組（聲音輸入輸出的那塊），最好也一起拆下來（有一顆螺絲和後方卡榫），另外主機板上前後方各有一個細接線必須先拔掉才能拿下來(主機板拆法請參考本站willychen大的文章Intel新雙核心處理器：Merom初測)。

拆裝上方光碟機那一大塊時時AirPort天線的位置要注意不要被其他東西卡到，他有可能會脫落（不過可以接回去就是了）。

一就妥當後請先不要急著蓋回機殼，先外接測試確實一切妥當後再蓋上機殼，還有剛剛拔下來的接頭都要記得接回去。

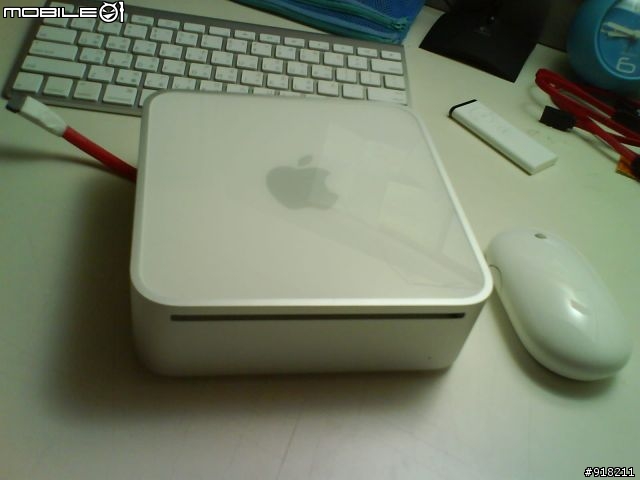

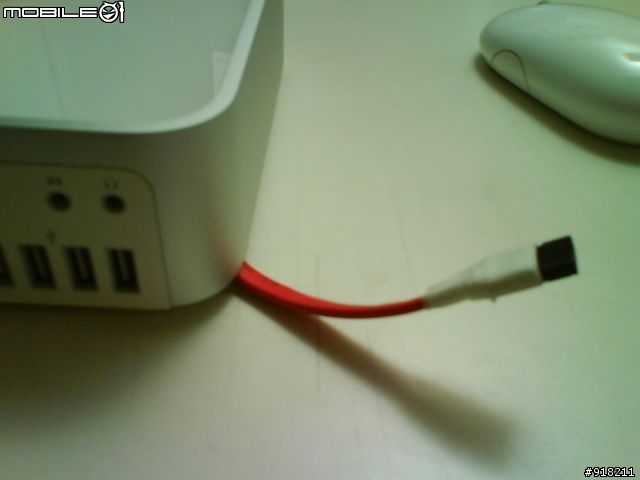

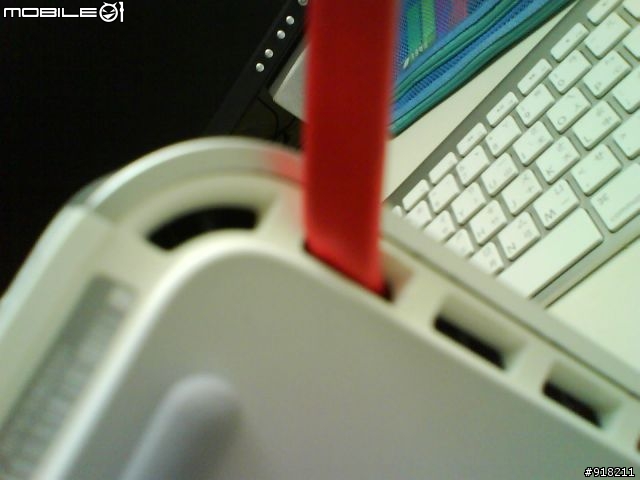

基本上我沒有補土刀，再加上我不是第一次拆機（上次是升級RAM到4G），這次我用水果刀和三張麥X勞早餐卡花了十分鐘把殼打開（第一次拆機需要突破一些心理障礙，而且要承擔刮傷機殼和蓋回後因拆機不當可能無法完全密合的風險）。參考上面的教學完成後，我的長這樣（礙於工具，我選則從旁邊的散熱孔出來，這樣我只要剪掉一根細金屬片）：







因為線會讓機器沒辦法平貼桌面，所以我用了3M的塑膠防滑膠墊墊高。

速度測試（兩顆SATA硬碟的資料內容完全相同，新硬蝶是用磁碟管理程式回復過去的）：

測試系統 -

Results 178.26
System Info
Xbench Version 1.3
System Version 10.5.2 (9C7010)
Physical RAM 4096 MB
Model Macmini2,1
CPU Test 125.50
GCD Loop 236.01 12.44 Mops/sec
Floating Point Basic 114.06 2.71 Gflop/sec
vecLib FFT 91.75 3.03 Gflop/sec
Floating Point Library 125.48 21.85 Mops/sec
Thread Test 177.41
Computation 162.59 3.29 Mops/sec, 4 threads
Lock Contention 195.20 8.40 Mlocks/sec, 4 threads
Memory Test 128.54
System 135.20
Allocate 187.84 689.81 Kalloc/sec
Fill 115.06 5594.30 MB/sec
Copy 122.34 2526.87 MB/sec
Stream 122.50
Copy 114.62 2367.41 MB/sec
Scale 118.28 2443.65 MB/sec
Add 129.19 2752.13 MB/sec
Triad 129.32 2766.39 MB/sec
Quartz Graphics Test 191.63
Line 146.47 9.75 Klines/sec [50% alpha]
Rectangle 204.23 60.97 Krects/sec [50% alpha]
Circle 161.44 13.16 Kcircles/sec [50% alpha]
Bezier 154.88 3.91 Kbeziers/sec [50% alpha]
Text 582.29 36.43 Kchars/sec
OpenGL Graphics Test 273.83
Spinning Squares 273.83 347.37 frames/sec
User Interface Test 293.83
Elements 293.83 1.35 Krefresh/sec

原內接日立 SATA 2.5" 5k120 -

Results 41.77
Sequential 73.36
Uncached Write 73.19 44.94 MB/sec [4K blocks]
Uncached Write 72.81 41.20 MB/sec [256K blocks]
Uncached Read 64.84 18.98 MB/sec [4K blocks]
Uncached Read 85.40 42.92 MB/sec [256K blocks]
Random 29.20
Uncached Write 10.52 1.11 MB/sec [4K blocks]
Uncached Write 65.09 20.84 MB/sec [256K blocks]
Uncached Read 62.79 0.44 MB/sec [4K blocks]
Uncached Read 93.45 17.34 MB/sec [256K blocks]

改外接WD SATA2 AAKS 3.5" 7k250 -

Results 79.91
Sequential 115.06
Uncached Write 131.98 81.03 MB/sec [4K blocks]
Uncached Write 133.52 75.55 MB/sec [256K blocks]
Uncached Read 75.66 22.14 MB/sec [4K blocks]
Uncached Read 154.33 77.56 MB/sec [256K blocks]
Random 61.21
Uncached Write 23.17 2.45 MB/sec [4K blocks]
Uncached Write 178.29 57.08 MB/sec [256K blocks]
Uncached Read 97.33 0.69 MB/sec [4K blocks]
Uncached Read 158.32 29.38 MB/sec [256K blocks]

附上WD SATA 5k120 2.5"的USB測試數據：

Results 38.00
Sequential 36.22
Uncached Write 37.28 22.89 MB/sec [4K blocks]
Uncached Write 38.97 22.05 MB/sec [256K blocks]
Uncached Read 26.13 7.65 MB/sec [4K blocks]
Uncached Read 50.82 25.54 MB/sec [256K blocks]
Random 39.96
Uncached Write 16.87 1.79 MB/sec [4K blocks]
Uncached Write 72.02 23.05 MB/sec [256K blocks]
Uncached Read 69.34 0.49 MB/sec [4K blocks]
Uncached Read 79.76 14.80 MB/sec [256K blocks]

在VISTA下，系統評分硬碟部分由4.9分提升至5.8分。

速度有"明顯"的提升，我也試過火線400外接3.5" 7k，不過速度因為上限值的關係就跟內接的差不多。

關於硬碟資料的轉移:

裝上新硬碟後，OS X的磁區可以用磁碟管理工具還原，至於BOOTCAMP磁區可以使用WinClone(免費軟體)來還原。(在新硬碟上開一個新的BOOTCAMP分割，再用WINCLONE備份先前的BOOTCAMP磁區(NTFS可)，完成後再用映像還原回到新的BOOTCAMP磁區(不用另外格式化成NTFS，程式會搞定))。

有問題歡迎發問！
