2010 Mac mini 換 SSD 時, 將 温度感應器 安裝至 SSD 的方法

我們在為 2010 Mac mini 換裝 SSD 時, 一定會碰到一個問題, 那就是原來的硬碟上
有兩個温度感應器, 要如何將它們裝到 SSD 上呢 ? 其中一個温度感應器在 SATA 排線
的接頭上, 這個非常好安裝, 只要把 SATA 排線接頭接到 SSD 上, 温度感應器也跟
著轉移過去了. 另一個是黏在硬碟上的條碼標籤紙上, 讓我們以圖片的方式來看要如何
將温度感應器裝到 SSD 上.


使用手指將條碼標籤紙小心且慢慢往外的方向撕下來.
 2010 Mac mini 換 SSD 時, 將 温度感應器 安裝至 SSD 的方法

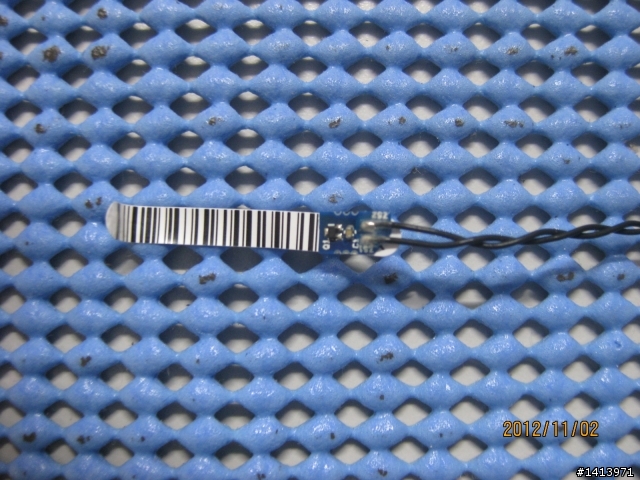

温度感應器也會隨著條碼標籤紙撕下來.
 2010 Mac mini 換 SSD 時, 將 温度感應器 安裝至 SSD 的方法

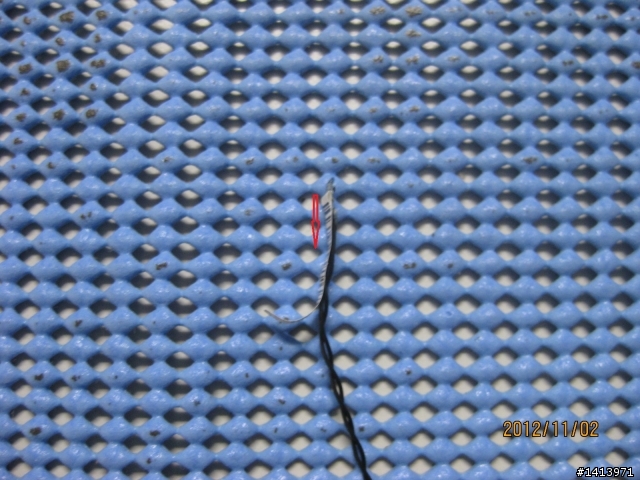

右手夾緊温度感應器,左手將條碼標籤紙往下折, 並依紅色箭頭的方向, 小心且
緩慢的將條碼標籤紙撕離温度感應器.
 2010 Mac mini 換 SSD 時, 將 温度感應器 安裝至 SSD 的方法

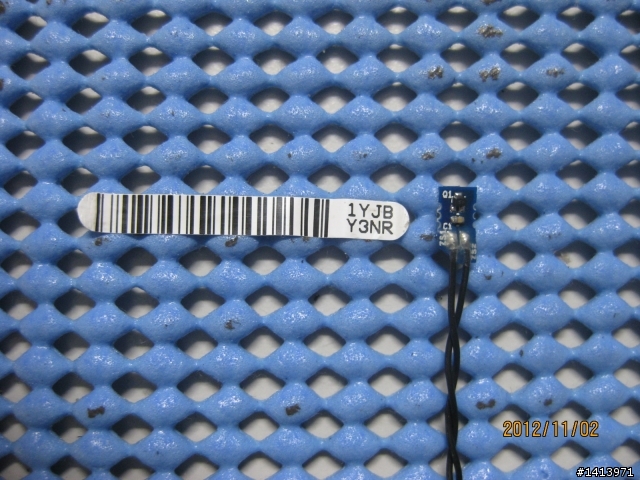

條碼標籤紙和温度感應器分開了.
 2010 Mac mini 換 SSD 時, 將 温度感應器 安裝至 SSD 的方法

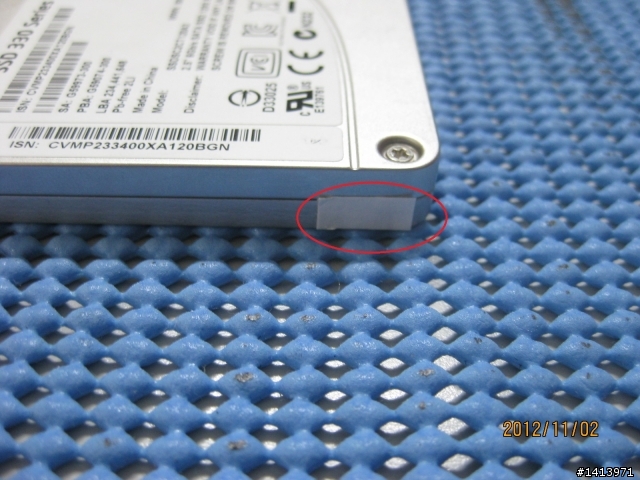

裁剪略大於温度感應器的雙面膠, 將其貼至 SSD, 位於温度感應器在硬碟相同的位置,
並撕掉雙面膠的保護紙.
 2010 Mac mini 換 SSD 時, 將 温度感應器 安裝至 SSD 的方法

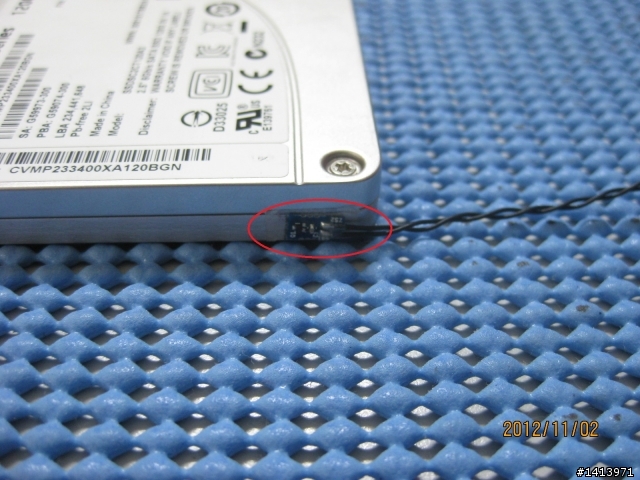

將温度感應器貼至雙面膠上.
 2010 Mac mini 換 SSD 時, 將 温度感應器 安裝至 SSD 的方法

在温度感應器上貼上保護用的絶緣膠帶, 再使用絶緣膠帶固定温度感應線.
 2010 Mac mini 換 SSD 時, 將 温度感應器 安裝至 SSD 的方法

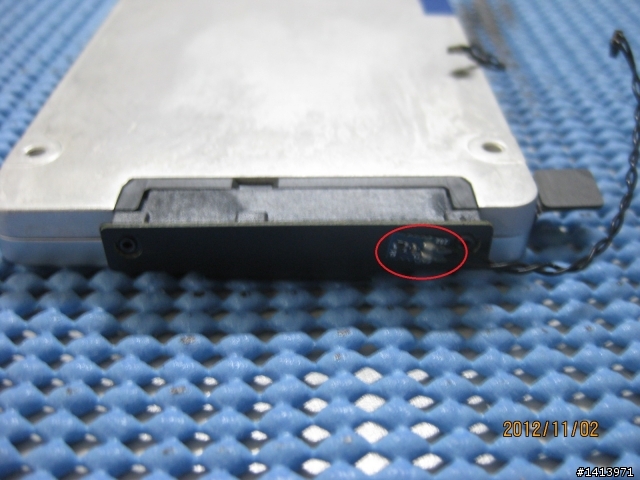

將 SATA 排線接頭接至 SSD 上, 另一個温度感應器原本就在其上.
 2010 Mac mini 換 SSD 時, 將 温度感應器 安裝至 SSD 的方法

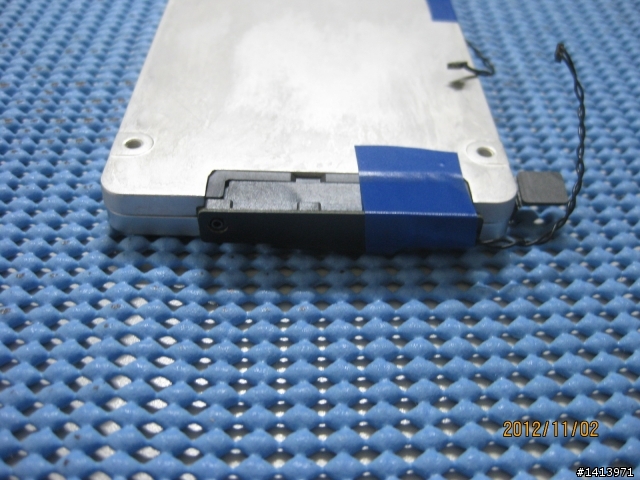

在另一個温度感應器上貼上保護用的絶緣膠帶.
 2010 Mac mini 換 SSD 時, 將 温度感應器 安裝至 SSD 的方法

將 SSD 放回 2010 Mac mini.
 2010 Mac mini 換 SSD 時, 將 温度感應器 安裝至 SSD 的方法

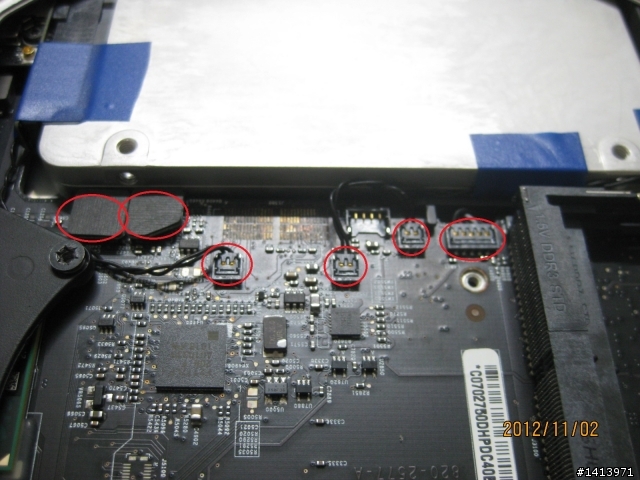

將主機板推回去, 並將總共6個接頭一一接回去.
 2010 Mac mini 換 SSD 時, 將 温度感應器 安裝至 SSD 的方法

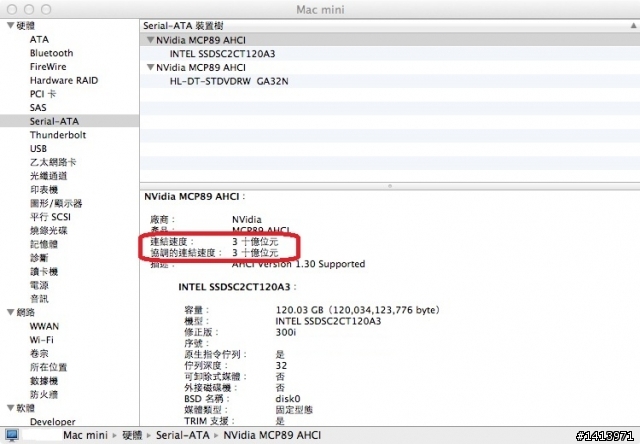

安裝山獅作業系統, SSD 連結速度和協調的連結速度為皆為 SATA2 的規格.
 2010 Mac mini 換 SSD 時, 將 温度感應器 安裝至 SSD 的方法

======================================================================

註1: 若沒有裝回温度感應器, 風扇會以全速運轉, 非常的吵.

註2: 我拆 2010 Mac mini 是參考 iFixit 網站的 Mac mini Mid 2010 teardwon 這篇文章,
但是在步驟 11 及 步驟 12 間少標示了要移除一個螺絲, 我是自己嚐試了好多次,

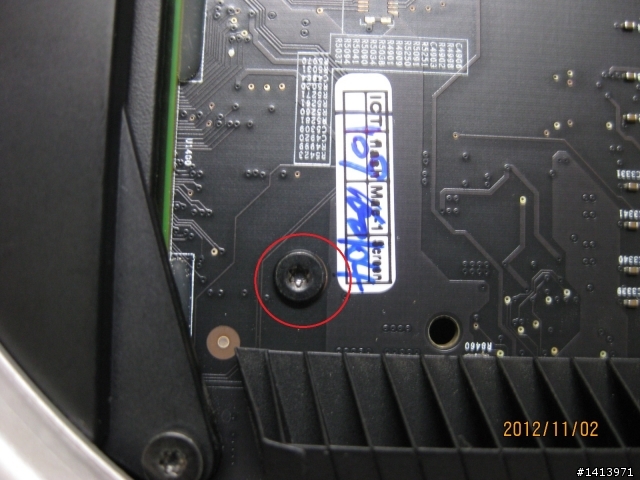

才試出來要移除以下圖片的螺絲, 才能使用 Mac mini Logic Board Removal Tool
將主機板向外推出.另外只要做到步驟 13 就好了, 將主機板向外推, 硬碟比較好拿出來,
SSD 也比較好裝回去.
 2010 Mac mini 換 SSD 時, 將 温度感應器 安裝至 SSD 的方法

註3: 建議購買 Marvell 控制晶片的 SSD, 以避免協調的連結速度降為 1.5 Gb/S.
若想要知道原因, 請以 Mac, negotiated link speed, SSD 關鍵字搜尋.
若協調的連結速度為 1.5Gb/S, 請嚐試重置 SMC.
2012-11-02 11:28 發佈
很讚的教學文章...

這樣如果要升級2010版的mini就可以很順利囉...

jsk123 wrote:
很讚的教學文章......(恕刪)


謝謝 jsk123 大大的鼓勵 !!
請問版主是只有2010年的換才需要嗎?2011年的MAC MINI要升級SSD也要插溫度感應器嗎?
如果是SSD的話
其實那條線可以不用接的
因為「幾乎」不可能熱當 XD

u055080 wrote:
請問版主是只有2010年的換才需要嗎?2011年的MAC MINI要升級SSD也要插溫度感應器嗎?



2011/2012 Mac mini 己經取消了温度感應器. 所以安裝 SSD 更方便.

tom7089 wrote:
如果是SSD的話
其實那條線可以不用接的
因為「幾乎」不可能熱當 XD


沒有接的話, 風扇會以全速運轉, 非常吵

無敵國 wrote:
沒有接的話, 風扇會...(恕刪)


我有買到2010 mac mini server 出包版,我嘗試把第2顆硬碟拆下,只裝1個硬碟,風扇也是全速在跑,實在是有夠吵
yumao1102 wrote:
我有買到2010 m...(恕刪)


那應該是温度感應器沒裝回去, 風扇才會全速運轉, 發出很吵的躁音.
無敵國大大您好,
想請問您一下,我也是換完SSD後風扇就全速運轉,但我不確定是不是像您的情形一樣。
因為我的風扇接頭斷了,是用焊的,不知是不是回報轉速的那條沒接好,還是像您所說的,温感線沒焊好?
想請問一下,在您温感線沒接好造成風扇全速運轉時,在istat中的風扇轉速顯示正常嗎?我現在istat中的風扇轉速都是0 rpm。
謝謝您的解惑!!
