[分享]自製iPod專屬喇叭-製作過程分享

前陣子小弟在抗拒不了頻果的誘惑下終於敗了一台nano 2G的小白.....
這大概是我用過最貴的一台mp3了.....PSP除外
之前聽說買iPod的人,想要他的周邊?那得先小朋友夠多才行...尤其是那台 Hi-Fi
每當經過Apple Shop時 看到那幾台喇叭耳朵便不禁地養了起來 = =

好!回歸正題...既然這麼窮.乾脆自己做一台算了 於是...

事先因為沒有想到要做專題,所以製做過程中拍的並不多..請見諒

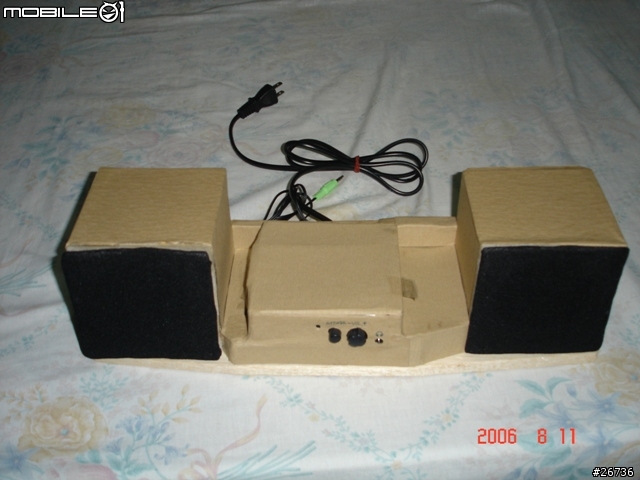

其實在先前有一個試作品,當時是做給PSP用的...


左邊網罩的部份已經拆掉了原本是固定式的,但為了拍照勉強貼回去(爛掉了)...外表因為
是用雲彩紙包覆的所以用久了會退色.

中間置物台的底板是可以翻開的可以看到內部

來一張斜視圖

防塵罩拆下之後,喇叭支撐板是用2層厚紙板做的

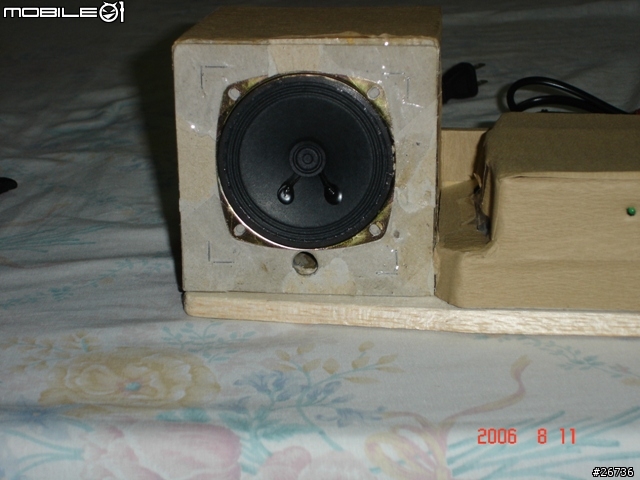

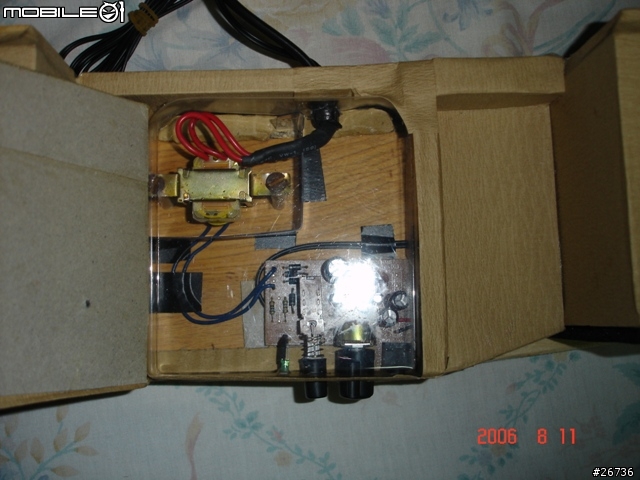

內部是這樣的...單體下方氣流孔的管子已經拔掉了
也許你會想說..好好的為什麼要把它拆掉了?
其實它是這次主角的前身....

在解體過後.其實是要沿用左右聲道的兩個單體還有主體的木材...所謂物盡其用,需要再敗家也!!

那還需要什麼東西?
在計畫之內...還跑去買
去電子材料行把所需電子零件買齊
2.1 的擴大線路是請朋友加持的(規格為 左右3W+3W 低音10W 單體也是,且抗阻都是4歐姆)
3條俗稱的飛機木
白色西卡紙6張
黑色樹膠版1片
白膠(家庭號)= =
手邊剛好有廢棄的小音箱也拿木板的部份來用
還有一個東西...就是耳機分接線
不瞞您說...這是要分給Dock用的...怎麼說??其實當時就一起買了Universal Dock 和遙控器
也就是Apple Remote... 各位已經想到了嗎??
在新的喇叭平台上挖一個凹槽便可與Dock合體...使用起來就有iPod Hi-Fi 的感覺了...


主體的底部完成後的樣子,這次因為改用兩音路的設計所以中間的部份當然就是給subwoofer
用的空間...四周的材質不同加上空間小所以並不期望低音的部份能有出色的表現

等白膠乾了之後就先把低音單體給鎖上去...但發現這樣子要規劃氣流孔的空間似乎很麻煩

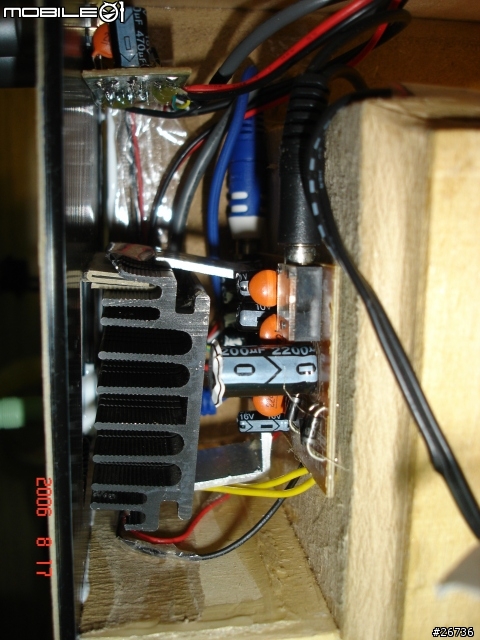

深度已經用掉一半了...在上視圖可以看到已經把擴大電路和電壓器鎖在左右音箱的背面了.
擴大電路在左邊,右邊則是變壓器,剛好可以解決干擾和散熱的問題

當時的是這樣的設計是這樣的,氣流沒有流動可言...沒辦法,先試試看再說

之後利用飛機木兩條並在一起做成上蓋,當然之中還有很多小細節,但是沒有拍.
(產品機密?沒有啦...真的忘了,sorry!!)

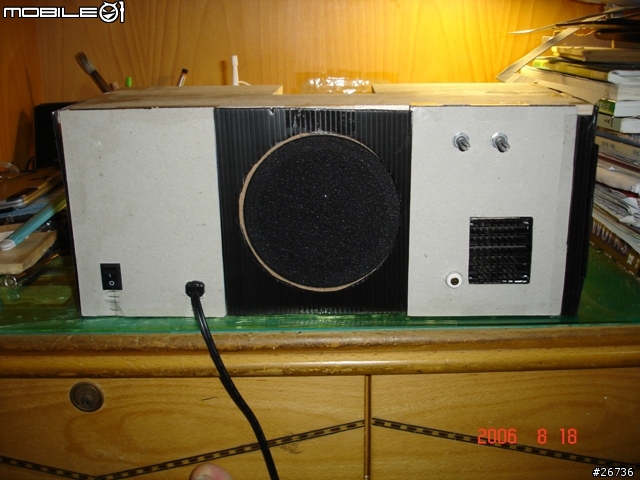

這是背面的部份,右邊的已經蓋起來了,黑色的部份是用CPU的散熱片所做成的,防止過熱,
左邊可以看到變壓器和開關


側面照,後面有一條藍色的線就是音緣分接線,一邊分給可外接的Audio in,另一個分給Dock,
因為原本是給耳機用的,為了接底座,還要把頭改成公的3.5mm....後續可看到

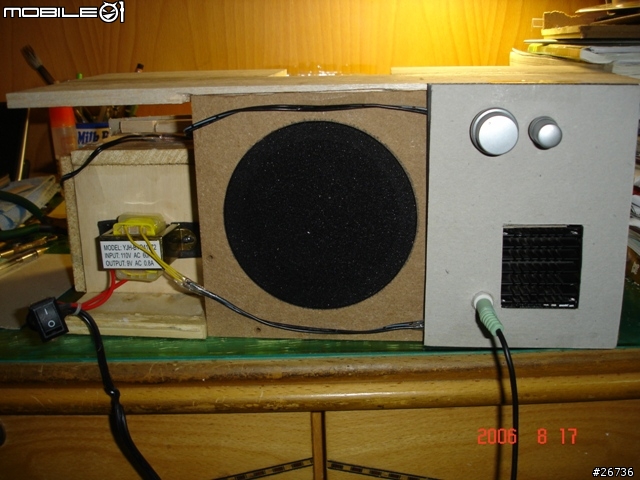

左邊的也蓋好了,電源線和開關的排列大致上是這樣子

側邊的也蓋好了之後,來一張斜視圖

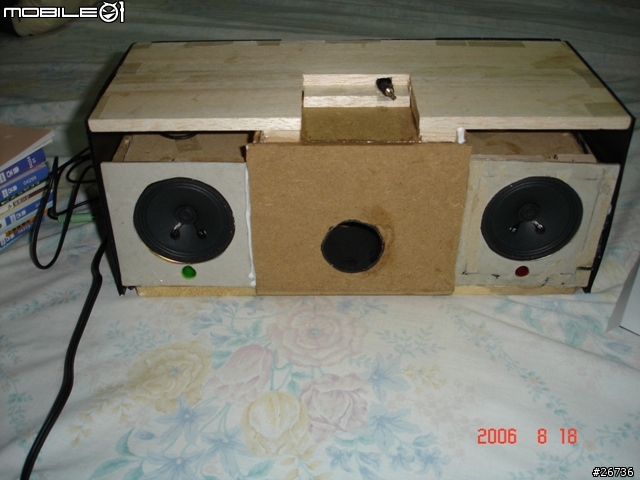

正視圖,左右聲道也裝上去了

Dock凹槽大致上是這樣,可以看到分出來公的3.5mm插頭,位置已對準Dock的插孔
之後上面還蓋一層壓版,空隙裡填滿白膠,乾了之後就固定住了

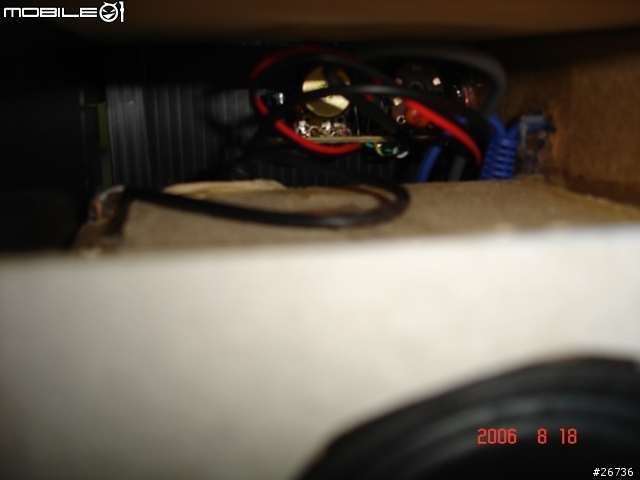

從左邊正面看進去可以看到固定於上方控制音量和Bass的可變電阻

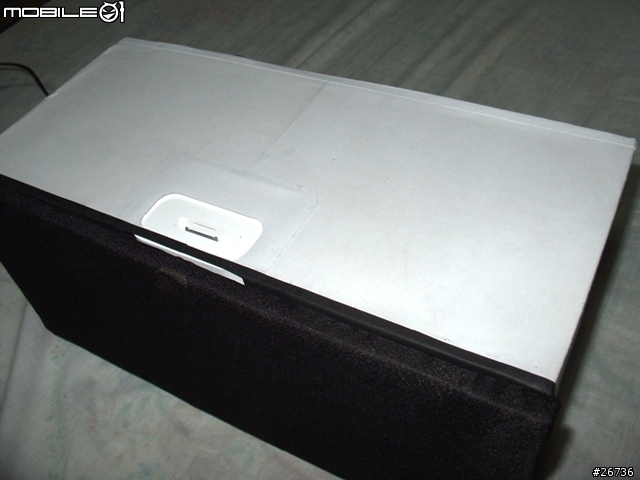

在上方平台貼上白色卡紙之後大致是這樣,Dock接上試試看看

正面的部份暫時用現有的雲彩紙包覆,後來才發現很不搭調 = =

後面也是用白色的紙裁切後貼上的
------------------------------------------------------------------------------------------------------

當時覺得就這樣先試用一陣子好了........

但是...聽了之後問題真的來了
中高音聽起來碰轟碰轟的,也就是也點模糊,因為左右聲道用的單體不是很好,音箱部份也沒經過精密計算,嗡嗡嗡的共鳴聲蠻明顯的....
於是........ 再去買更好的單體,畢竟之前的也用了一段時間了,不換不行!!

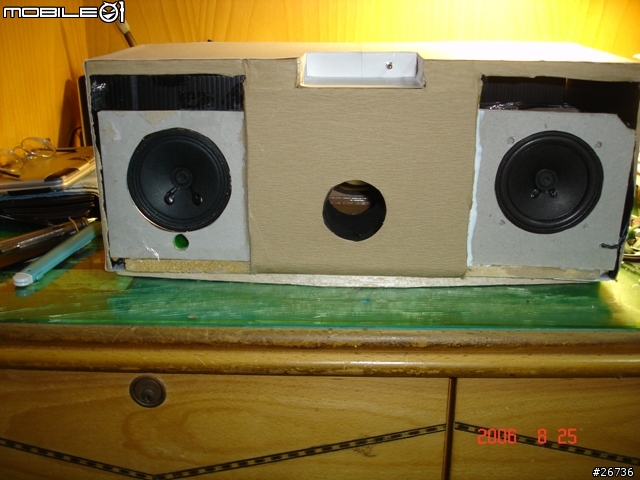

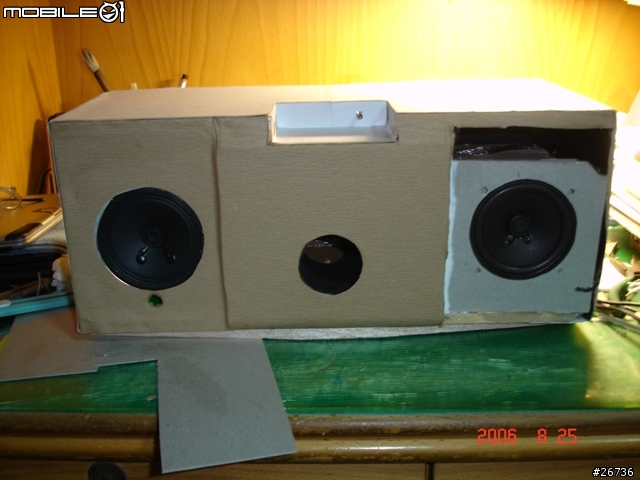

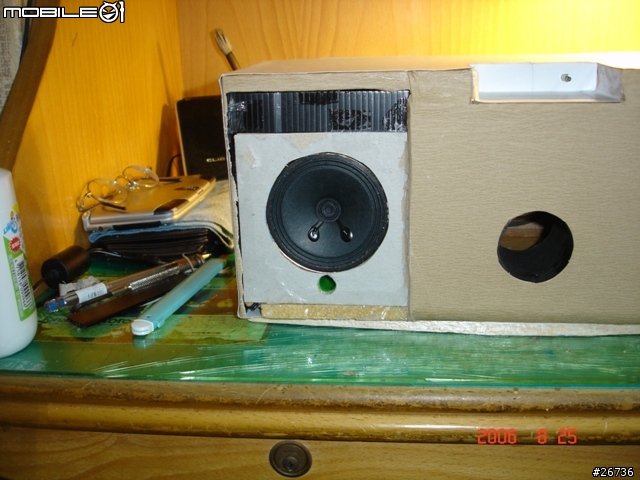

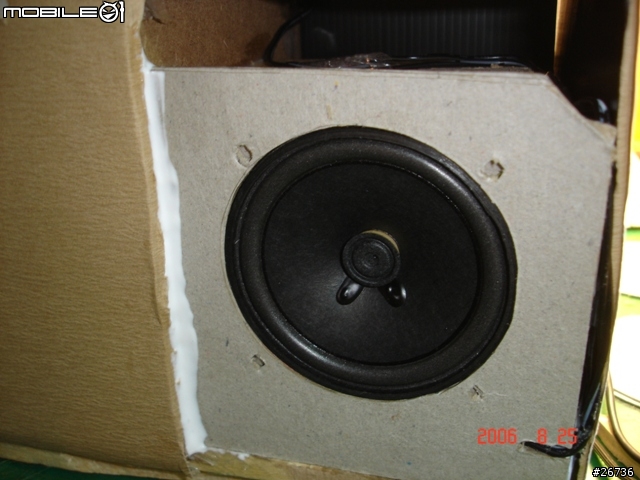

更換完一邊後的差別


新的這顆比較好一些,懸邊用的是橡膠的,音箱的部份我再塞了一些棉花,但不能塞太多

原本的左右聲道也都有氣孔,但我覺得這是雞助,也是影響音質的關西,
因素太多聲音聽起來就顯的不飽滿...我個人認為

之後聽起來真的有改善很多
但是......預料之中的事終於發現了....
依直擔心的低音部份...聽起來很微弱,咚咚咚的感覺(不知怎麼形容)真的跟氣流孔有很大的關西
於是........

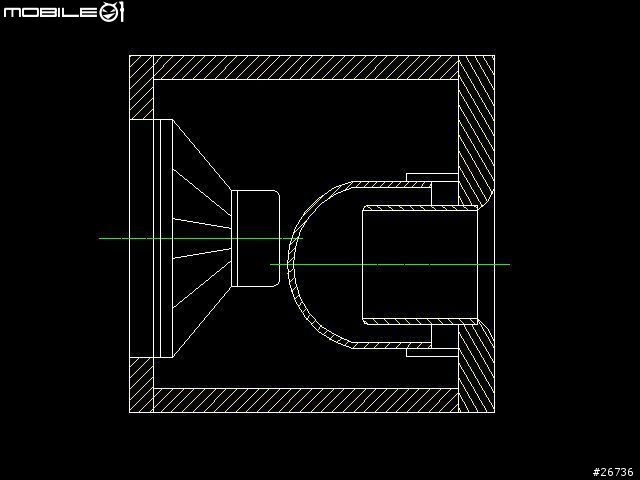

在管子尾部裝上導流罩,增加流動方向,有些音箱也是用這種原理增加低音的,接著支撐的木板也改用更厚的合成板,並在開口處切出圓弧曲線可使氣流進出更流暢
完成後低音真的有改善很多,可以感覺出有明顯的魄力了,成功!


正面的外觀也重新裝飾,使用黑色的...忘了是什麼紙,表面看起來蠻有質感的

上層的Dock凹槽也經過美化

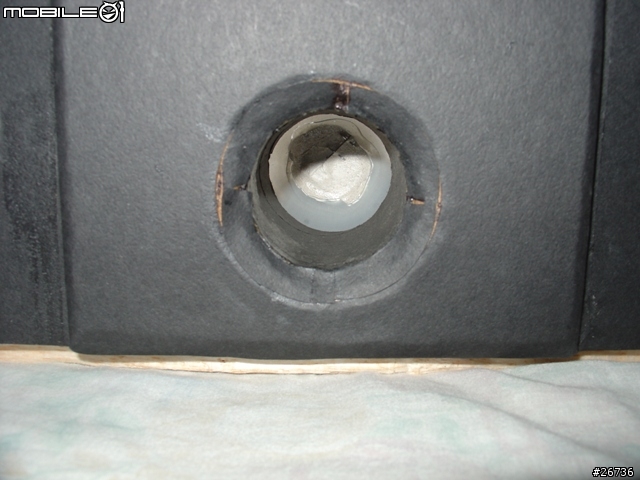

氣孔內部,可看到盡頭有球狀的導流罩

一體式的防塵罩也完成了,邊框也是用飛機木切成,邊緣的圓滑曲線也比較好切硝
固定插銷也是用木頭切成錐狀插上去的,在上方支柱的中間挖一個洞才不會擋住遙控接收點

裝上後的樣子,與邊緣的間隙有點大,不過從正面就看不出來


插上nano後的模樣,有點 iPod Hi-Fi 的味道了,但是轉折處我沒打算要切圓角

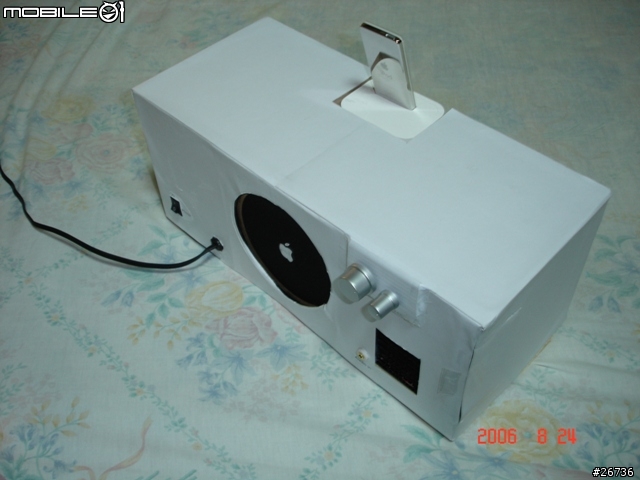

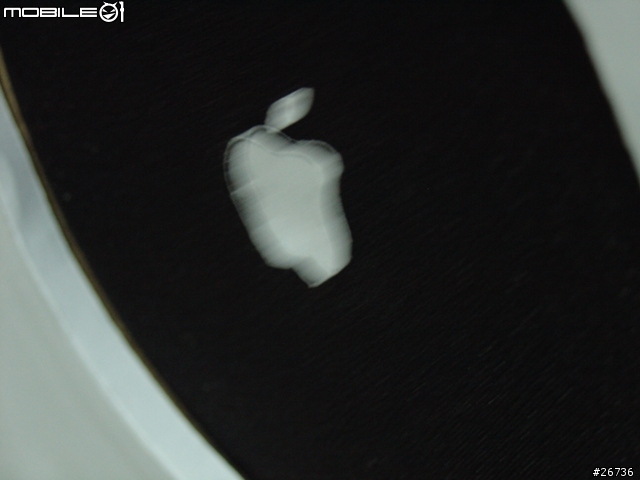

背面也經過一些修飾...低音防塵罩上的白點是啥??

就是這顆

一顆?不...音樂放下去你看了便數不清,在隨著Bass的節奏跳動下顯得動感,這是原廠比不上的!

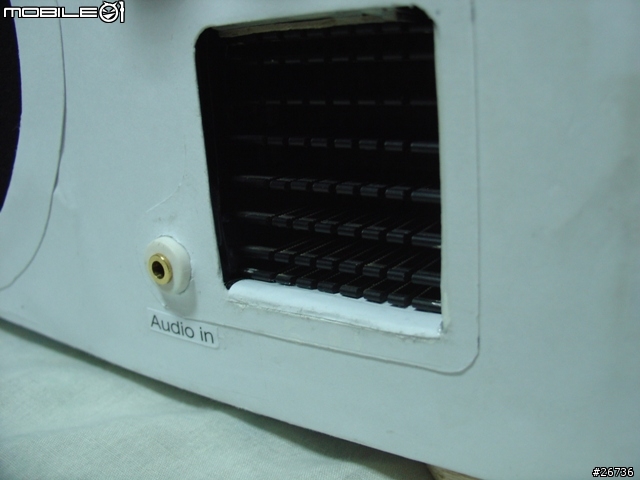

散熱片&Audio in 近照

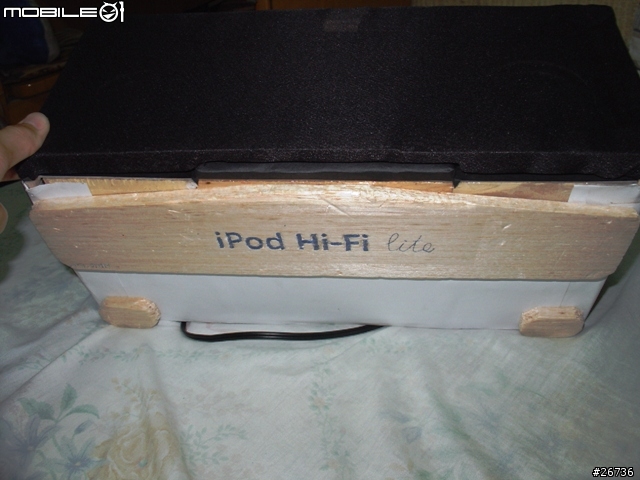

底座....自我安慰一下...既然比不上正牌的...那就加個 Lite 吧!

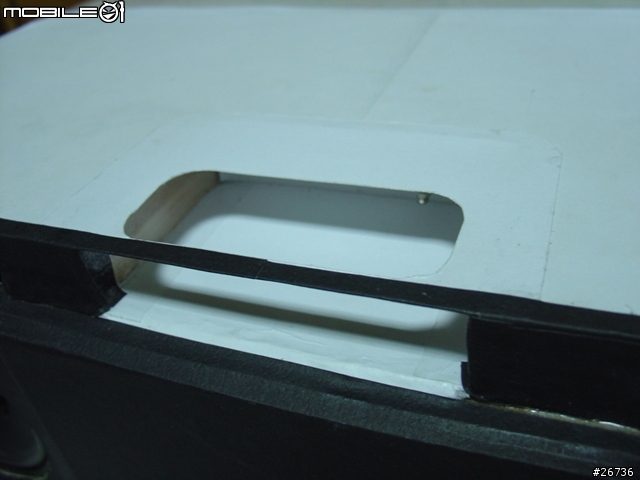

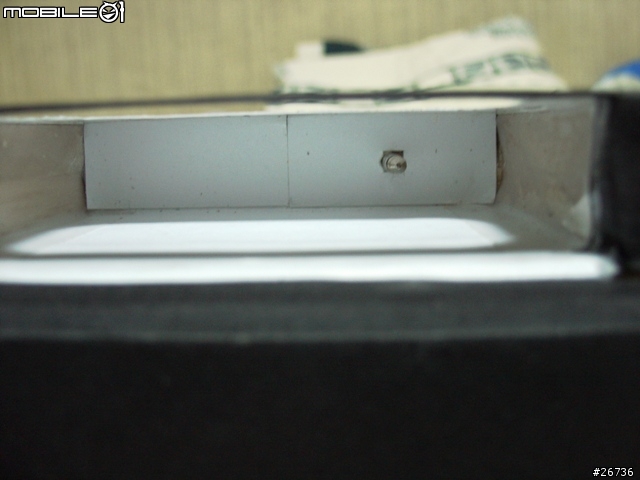

凹槽近照

使用中...糊掉了抱歉

再來測試一下外接音源

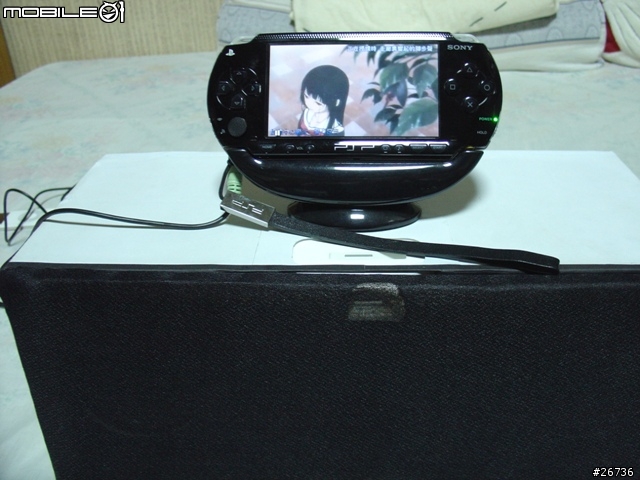

OK!~放上PSP也是不錯喔~



總結~
音質雖然比不上原廠的優,但至少中高音分明,低音還算可接受
總共16W的輸出功率只適合在小房間使用,客廳或空曠地也只能說是大聲而已
還有請大大們多多指教,手工細節或是用料方面不是說很好
但是....這就是DIY的樂趣所在~

以上~謝謝各位!

----------------------------------------------------------------------------------------------------
