~iPod video 30Gb 換殼記~

手上的 iPod video 30Gb 有三年了吧,當初女友堅持要買只因為喜歡Apple的產品,而且有代理商
直接拿貨的折扣,不過在當時一樣是貴松松的,買了之後由於女性朋友一般不愛搞軟體的東西
iPod一般人又只能用itunes同步更新內容,所以買了也沒怎麼用到,於是被我拿來當MP3兼隨身碟用
,30GB也是有一定的份量啦,可以放不少東西了。

不過對於日常生活用的東西我通常是不怎麼會特別"惜"啦,所以時間一久難免有歲月的痕跡,由其是
背面的刮痕。
東西表面越亮真的是越怕刮,由於之前常常覺得iPod傳檔時卡卡的,有時候從裡面考出來的檔案還會
是損壞的,所以上網查了一些iPod硬碟維修的資訊,這才發現原來可以用cf卡替用呀!~但這不是本文
的重點,因為我後來把iPod格式化它就又好了,而且高速cf卡也不便宜。

不過呢!!在查資訊時,發現iPod可以自己拆,SO!~一向手癢的我,忍不住的自己動了手,而我也成功
的拆解了它既然能拆,那就代表可以自己換其它零件什麼的,於是我接著找了iPod的零件。。

哈 哈 !~ 這些東西就這樣到我手上了.......................................................

~iPod video 30Gb 換殼記~
喔!~ 限量版!! 以前買不下手的玩意兒!!
~iPod video 30Gb 換殼記~

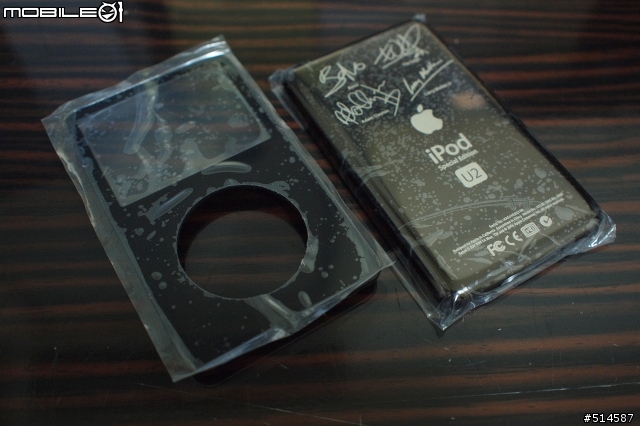

國王的新衣 正面 背面
~iPod video 30Gb 換殼記~

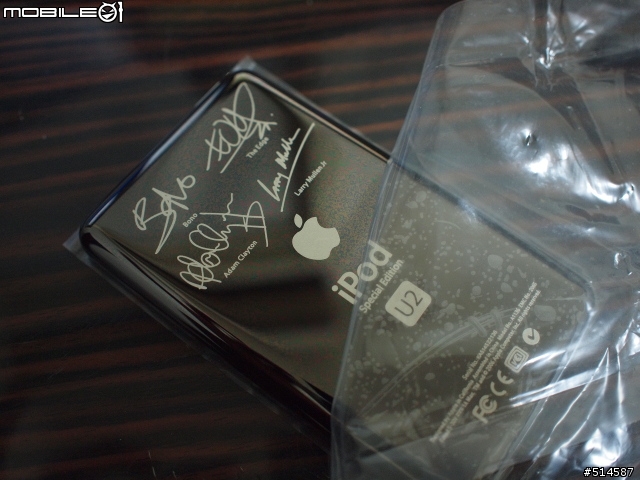

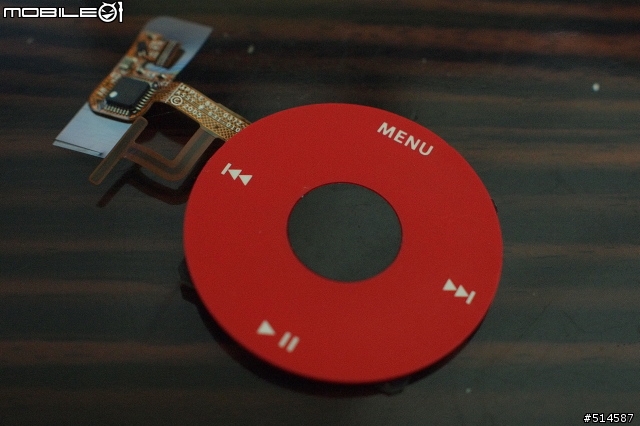

迷人的紅圈皇冠!~
~iPod video 30Gb 換殼記~

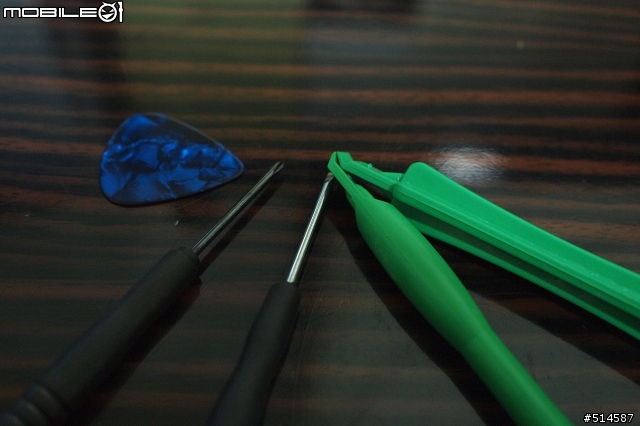

換裝用的機絲。
2010-03-13 1:14 發佈
文章關鍵字 ~iPod video 30Gb 30
開始動工了!!

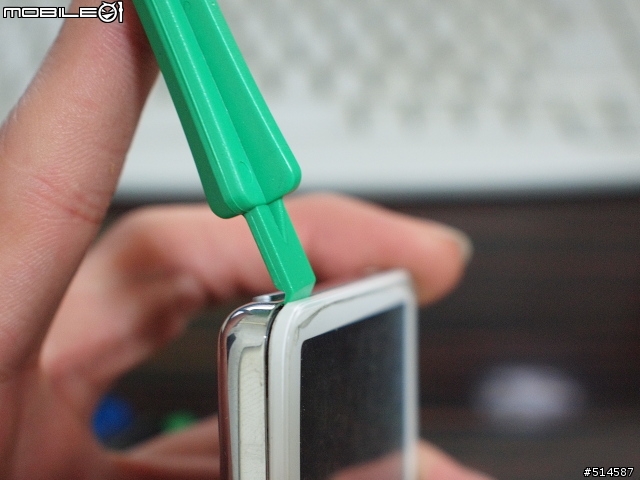

打蛇打七寸,當然由最脆弱的地方下手,不過這東西絕對不像別人說的那麼容易拆,要有原殼損毀的決心。

就這樣邊挖邊卡的狀態下,沿著邊滾一圈就能拿下了(絕對不像形容的那麼簡單)

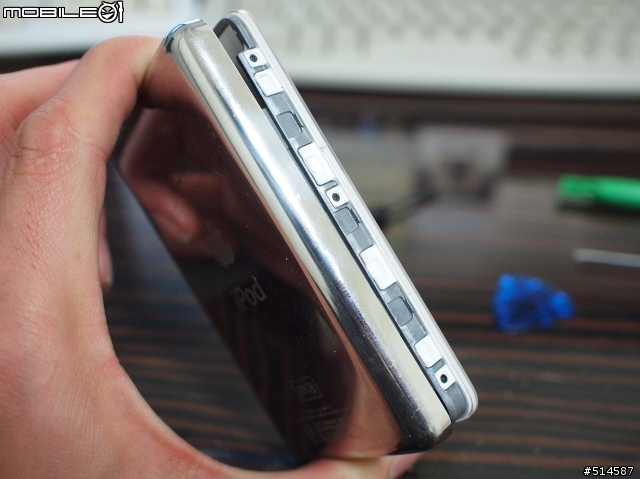

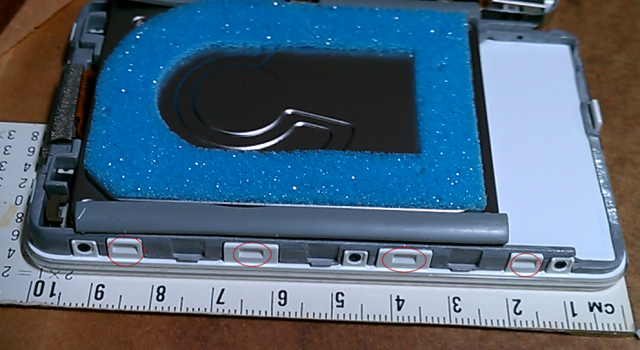

側邊有四個卡筍點,所以兩邊會很難拆,背板的鋼殼也是夠硬的了。

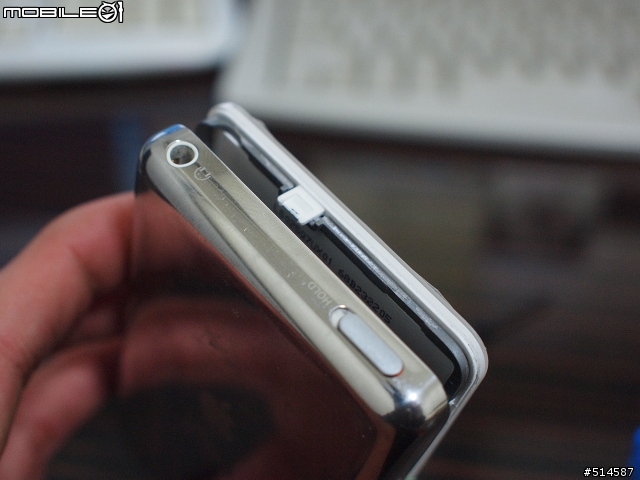

上方有一個卡筍點,所以一般從上方下手,不過我的上方卡點在我第一次試拆時就被我扯破了。

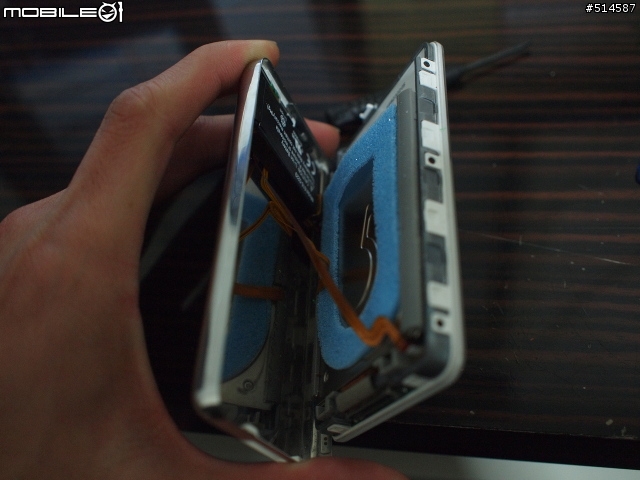

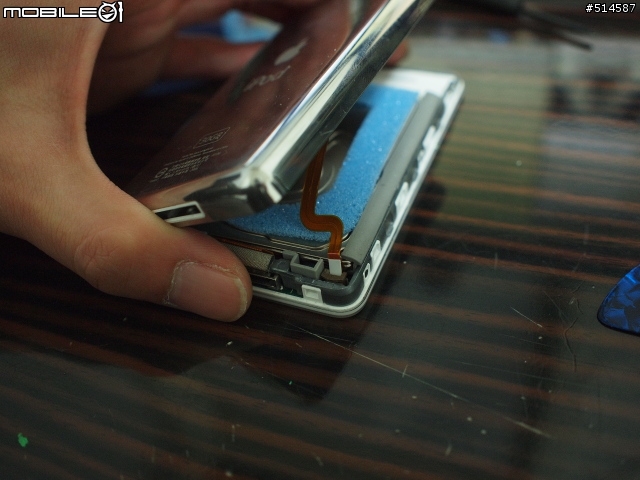

小心異異的拆開後,千萬別直接就打開了它背殼有兩處與主機板是接著,要是開快了就得換連接線了。


一處是電池線,一處是耳機線,看的出來Apple的東西不是貴的沒道理的。

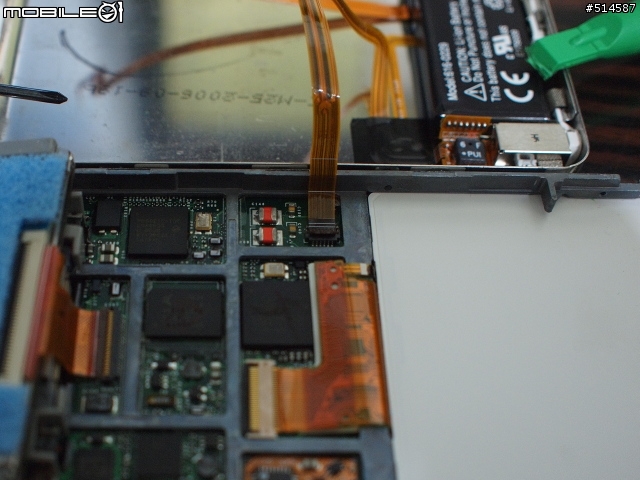

要把電池線拆了,需先把咖啡色的卡座往上拉(我是用一字起)

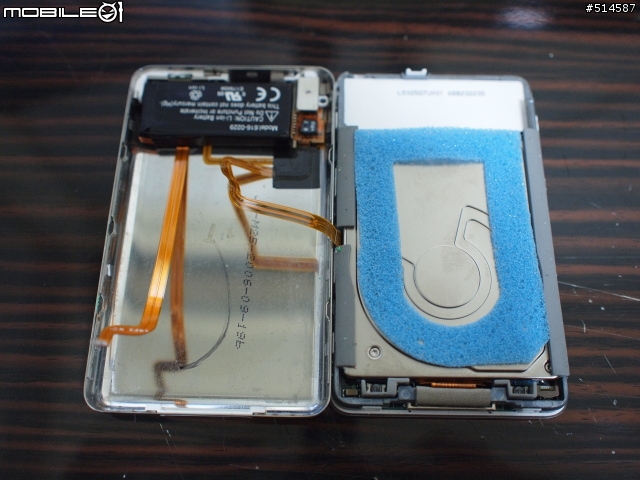

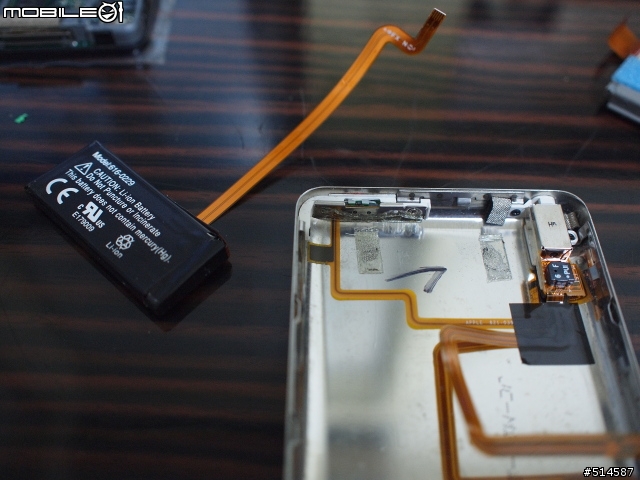

拆了電池線就可以整個把背殼對翻開,這下看到硬碟啦,本來要換CF卡的,不過它沒壞所以作罷。


再來是耳機座線,需先把咖啡色的卡座往上扳。

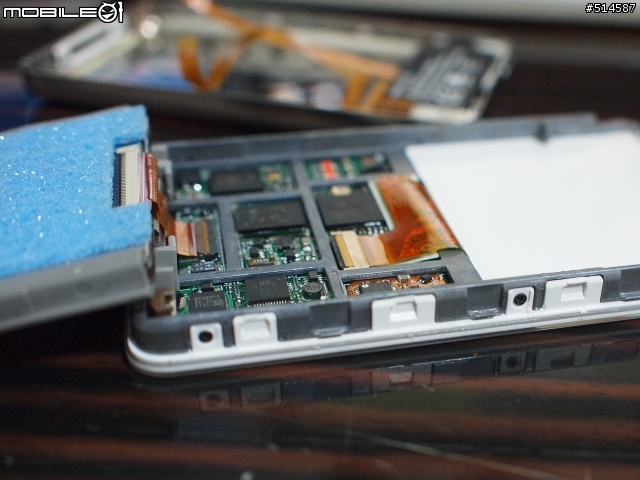

這樣就可以把硬碟拆下來了,一樣先把主機板上硬碟卡座的咖啡色的往上扳。

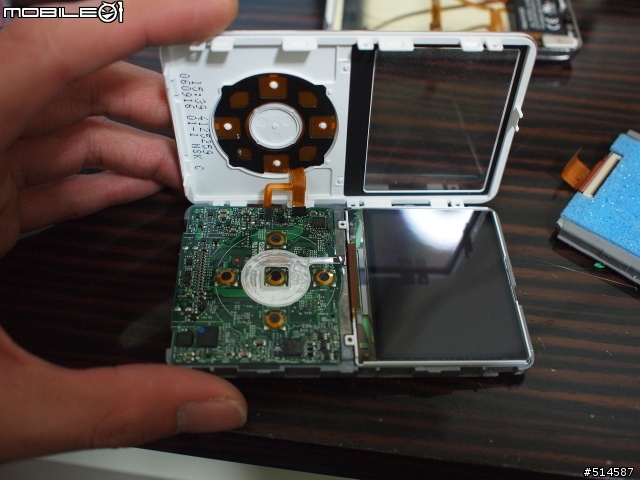

用附帶工具把面板左右各三顆小小小縲絲卸下骨架中間有雙面膠固定,看到還有一個連接端,嗯! 再蓋回去。


這裡是要直接拉出來的,把中間右方的連接端小心的挑開(此處原是以雙面膠固定)然後直接拉出。

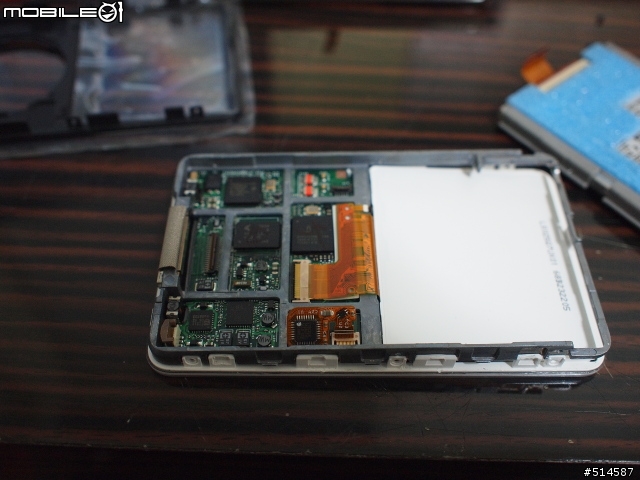

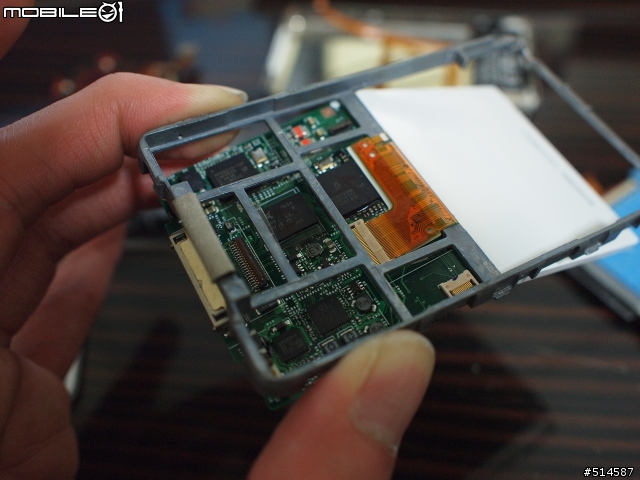

用最小幅度把主機板扳開,拿下連接線。

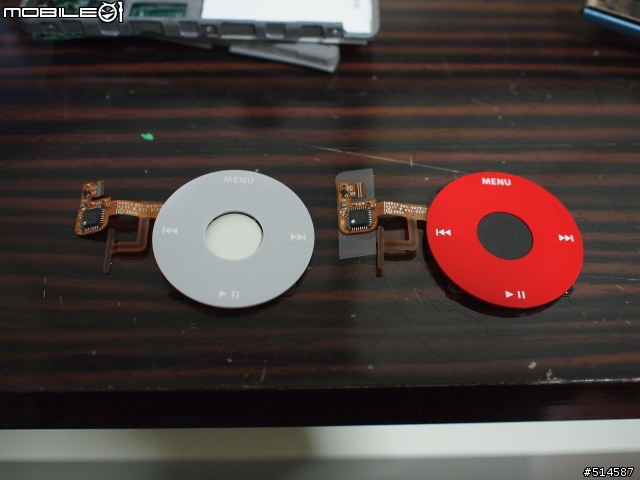

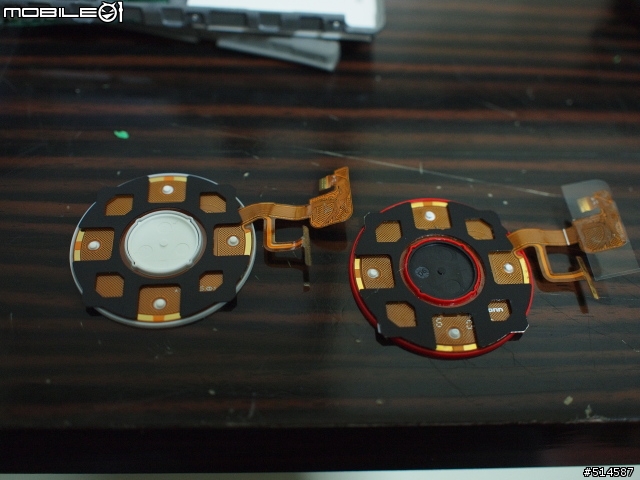

比較一樣原廠跟"號稱"原廠的控制盤,線材看起來是一樣的,就是塑膠品質不同,號稱的甚至還帶有殘膠
,我想這東西應該是原生產的代工廠自己開模再製的。



背面部份結構是這樣的,靠雙面膠及四個小小小縲絲固定。
接著按逆向操作元件更換並裝回,合上後就可以脫皮啦!~

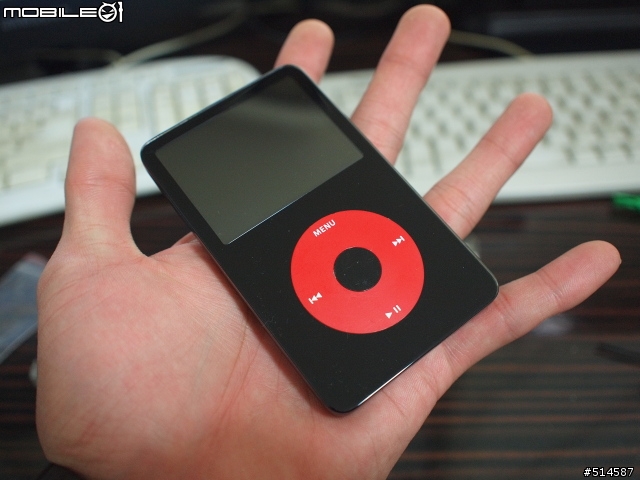

國王的新衣 正面

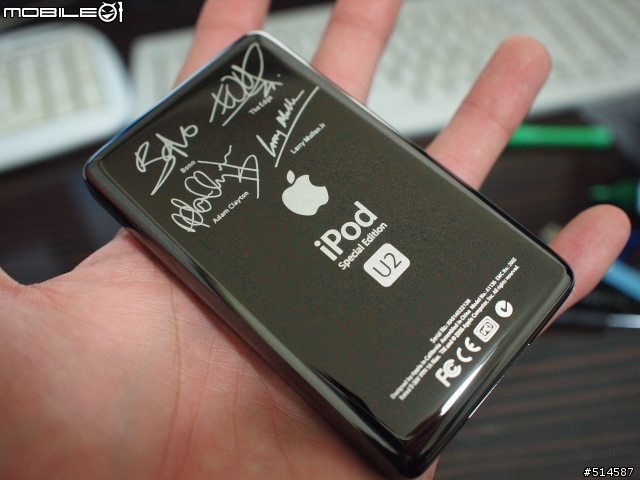

U2 加持的屁屁

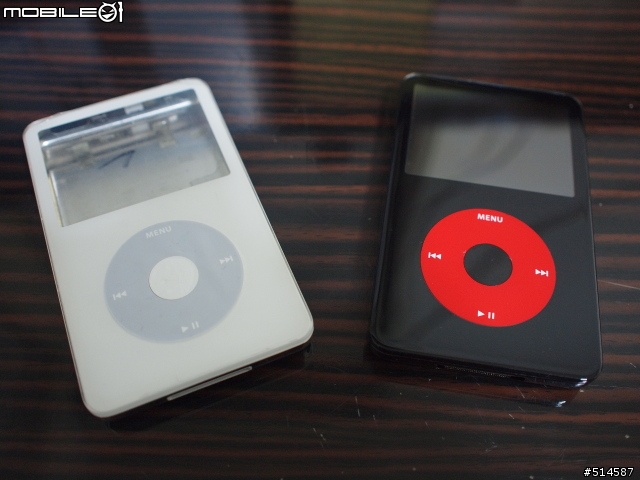

比較一下換下來的,原廠正面板的保護膜三年未撕呢!~


看看歲月的摧殘。。。。。。


分享到此啦!~ 如果手上有半殘的iPod video 看是要換硬碟 或是 換其它零件,大膽的可以自行動手
零件大多都是庫存或再製的,不會太貴,小弟換的這副殼加副廠新電池零件只花900元。
Nick Yang wrote:
手上的 iPod v...(恕刪)


太好了
真是太感謝您這位菩薩
要替我省下一筆touch的費用了...

不過想請問大大
你說的耳機線他是連接到哪裡?
因為我的耳機輸入孔有點故障 必須要把3.5MM街頭 往外拉出來一點(快脫落的感覺)
才會有兩隻耳朵的聲音...
送去APPLE 要5000.....
所以想自己拆開研究一下啦~~
請問大大您把機殼拆開的雞絲~
是買殼的時候一並附贈的嗎?
還是說那是市面上就有的工具
方便提供一下名子嘛^^"

東西是哪裡找的呢
方便pm商家資訊給我一下嘛^^?
哈哈 我也要 可以PM給我嗎?
可是 是否有商家可以幫忙換殼 因為小弟怕自己換會弄壞= =
我有一款 ipod 30gb a1136

可能和大大一樣吧!都是第5代

他已經好久不動了

我是應該換電池

但是苦無時間研究

你的文章讓我受益許多

好詳細喔!我的iPOD(30G)剛剛也無法開機了. 可告知零件去那買嗎?
感謝樓主分享這篇心得,我也來補完一下換電池的心得

因為我的iPod Video 30G電池已經不行了,今天就上網去買了電池,內附工具兩支,樓主那篇裡面像吉他撥片的東西就沒有,只好用另外的塑膠製品來代替

總之一句話,真的「非常」不好拆,真是精密的機械啊!不知道外星人會怎麼拆它~

起先用兩支工具在那邊凸了半天,還試過用吹風機吹,不過都徒勞無功,一個小時已經過去了

後來研究了一下,金屬蓋跟塑膠面板的側邊部分並沒有完全平整,而是金屬蓋要來的內縮一些
於是就想說把右邊的金屬蓋稍微撐開一些,就來來回回的撬它(不要想一次撐開某部位,金屬蓋可能會歪掉),要平均施力
慢慢比較撐出了一小段間隙,就用牙線棒插進去間隙把它撐著(效果就跟開刀用的止血鉗一樣),以免又蓋回去
右邊撐開了之後(大概1mm),改從上側進攻,如樓主所說,因為只有一個卡筍,比較容易
右邊跟上面都撐開之後,基本上就已經呼之欲出了,下方跟左側就沒有慘遭毒手,不過右側在過程中是有些刮傷,我想應該是避免不了的

如樓主所說,拆開之後不要立即翻開,要先把電池的軟板線從機板上拆掉

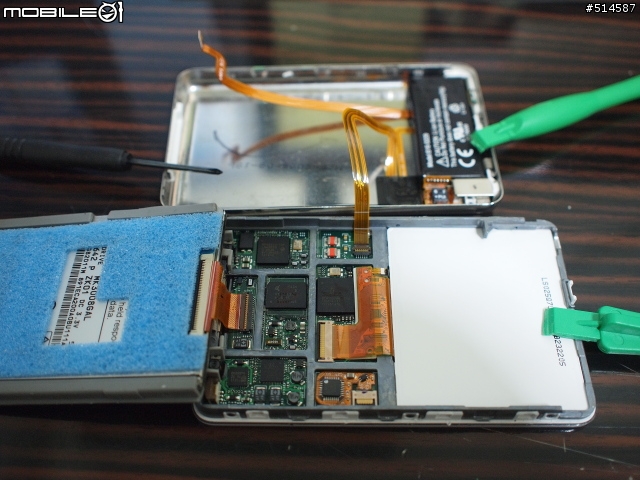

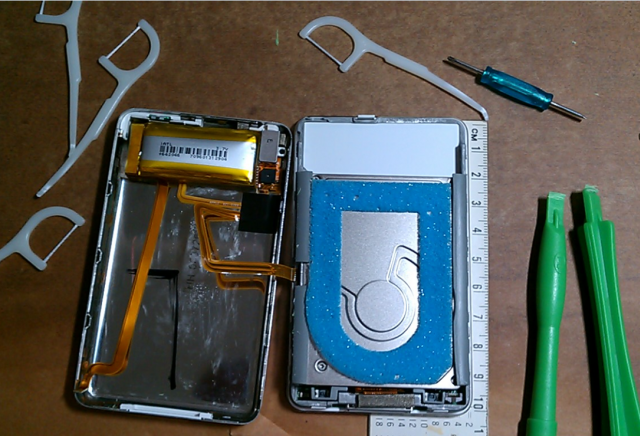

拆開後的狀況以及使用工具(塑膠的末端都幾乎磨損彎曲了... 真的!!很難拆)

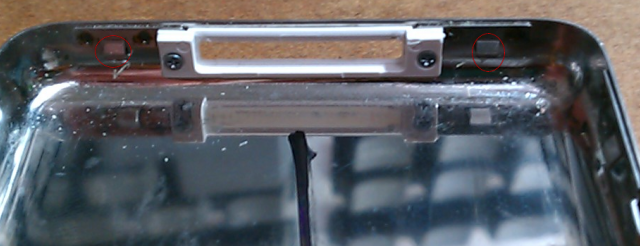

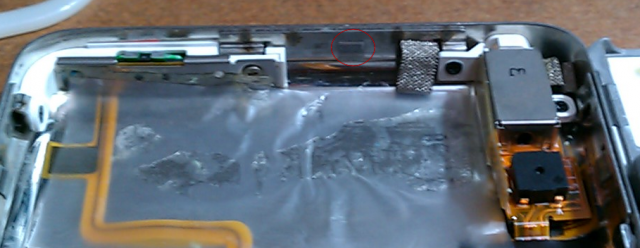

上方背蓋的卡筍(因為殘膠不好除掉,就剪塊塑膠袋蓋上去:p )


上方面板的卡筍

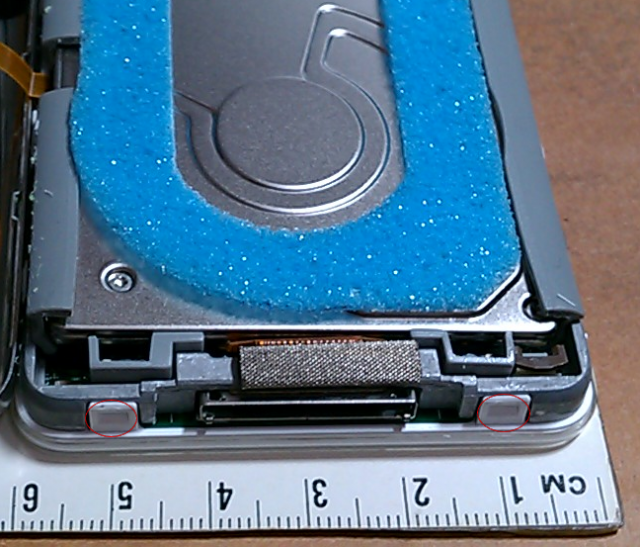

下方背蓋的卡筍


下方面板的卡筍


左側背蓋的卡筍


左側面板的卡筍

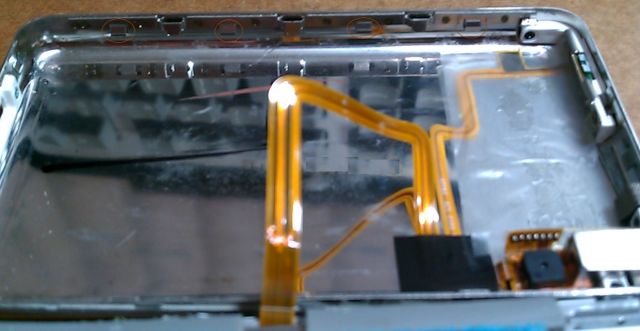

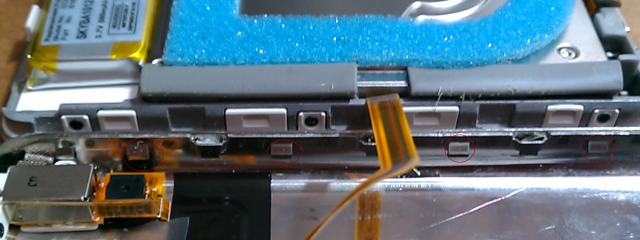

右側背蓋及背蓋的卡筍


拆完之後,就是要把舊電池拆掉,要注意的是電池跟背蓋之間還有開關跟耳機孔的軟板線,拆的時候要小心,因為電池直接用膠黏在背蓋上,別把軟板線拉壞了

之後把新買的電池裝回去就行了,好像沒啥好說的,精采的都在前面
裝回去的過程也很簡單,不過要先各方向檢查一下沒有不順的地方,然後把背蓋跟面板壓回去就行了

新電池有說要充至少三個小時,就放著讓它充電吧~

在此留個記錄,讓後來有需要的人可以少花點時間,少一些刮傷...
