想請問開關箱內的電線

台灣無糖綠茶

台灣無糖綠茶
個人積分：66分
文章編號：66789962

66分

樓主

2017-12-14 1:23

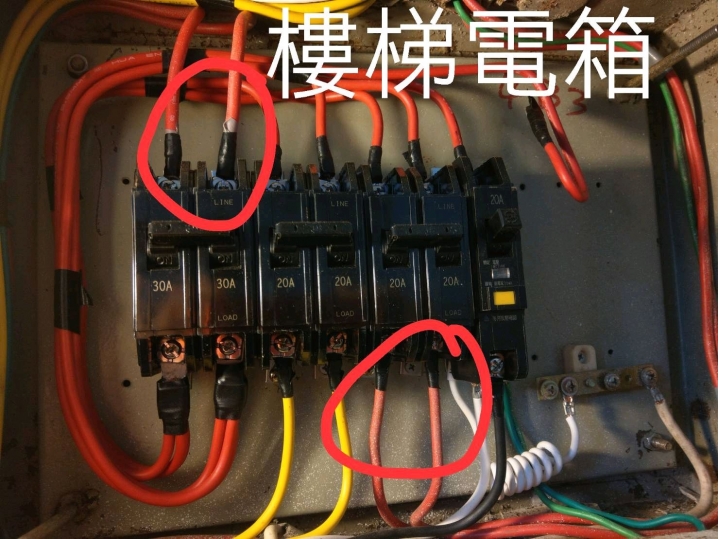

請問各位大大...我照片中是樓中樓的房子，樓梯電箱跟神明旁電箱是兩個分開的開關箱，有疑慮的是紅圈起來的部分...這個是弱電嗎？我看上面無熔絲開關都很大顆，有寫20A跟30A的，不知道能不能從照片判斷出這個是冷氣或者是熱水器在用的開關....麻煩有水電專業的幫我解答一下，感激不盡..

補充一下：其實是想要知道這幾個紅圈起來的電線是不是吃電很重呢？還是只是一般的插座or開關or弱電...

2017-12-14 1:23 發佈

文章關鍵字開關箱電線

XD使者

XD使者
個人積分：140分
文章編號：66789992

140分

2樓

2017-12-14 1:32

看電箱看不出來
但是去關關看就知道了吧

台灣無糖綠茶

台灣無糖綠茶
個人積分：66分
文章編號：66790016

66分

樓主

2017-12-14 1:37

XD使者 wrote:
看電箱看不出來但是去...(恕刪)

不好意思...其實是想知道這些圈起來的電線吃電重嗎？還是只是一般的開關插座或弱電..

煙雲煙

煙雲煙
個人積分：950分
文章編號：66790231

950分

4樓

2017-12-14 3:20

台灣無糖綠茶 wrote:

請問各位大大...我照片中是樓中樓的房子，樓梯電箱跟神明旁電箱是兩個分開的開關箱，有疑慮的是紅圈起來的部分...這個是弱電嗎？我看上面無熔絲開關都很大顆，有寫20A跟30A的，不知道能不能從照片判斷出這個是冷氣或者是熱水器在用的開關....麻煩有水電專業的幫我解答一下，感激不盡..

補充一下：其實是想要知道這幾個紅圈起來的電線是不是吃電很重呢？還是只是一般的插座or開關or弱電...

要能快速知道哪顆分路開關NFB是分配給哪個插座或電器使用，必須在配線前就比照自動控制配線的方式，將各分路開關NFB定義並貼上標籤、電線套上線號，並畫好線路圖方便以後維修時查閱。

↓自動控制配電盤

scorpion1122

scorpion1122
個人積分：1分
文章編號：66794015

1分

5樓

2017-12-14 12:38

一般情況下~30A2P的無熔絲開關應該是熱水器的~20A2P應該是冷氣的~單P20A是110V插座用..一般冷氣插座是2P20A
測量方法:關掉30A或20A 看看那些電器沒有電就是哪一顆.......
至於附載多寡則需靠勾表去實際勾電流才可以得知能不能再多使用.....
樓梯開關箱的30A2P是樓梯開關箱的總開關...那顆可以不用測試.....
其他關關看就知道了~那些消失就是哪顆控制~
.......................弱電............................
一般是指通信.電信類........應該會在獨立另一開關箱內

台灣無糖綠茶

台灣無糖綠茶
個人積分：66分
文章編號：66794562

66分

樓主

2017-12-14 13:25

scorpion1122 wrote:
一般情況下~30A2...(恕刪)

感謝你，了解了~~另外請問一下如果正常情況下這些電線的使用年限是多久呢？

allenhuang1971

allenhuang1971
個人積分：5898分
文章編號：66797001

5898分

7樓

2017-12-14 16:48

台灣無糖綠茶 wrote:
感謝你，了解了~~另...(恕刪)

一般家用電線正常情況使用壽命可達10至20年。但電線老化後，絕緣性能下降，
容易產生短路，尤其遇到潮濕天氣，水分浸入到金屬導體時發生短路，
如果老化的電線穿過地毯、可燃裝飾材料，一旦發生短路，極易引發火災事故。

一般電線電纜設計之耐用年數系基於絕緣對於熱及電氣之應力影響作考慮。
各種使用狀態下之耐用年數依其布設環境、使用狀況而有相當大之差異。

電纜在正常狀況使用情形下，耐用年限如下：
屋內、電線管、管路布設、盤內配線20 年
絕緣電線(如: BV、BVR 等)
屋外布設15 年
低壓電纜屋內、屋外(不受水之影響) 20 年
(如: VV、YJV、XLPE-PVC 等) 屋外(受水之影響) 15 年
