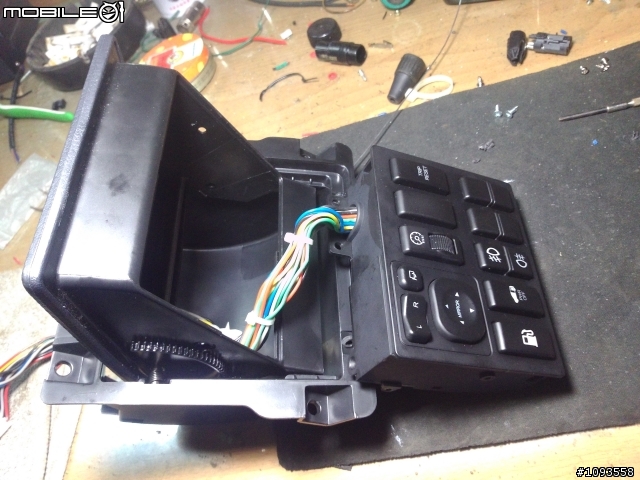

各位MPV7的車主會不會覺得後視鏡開關及前後霧燈的按鍵藏在很不方便的地方呢?

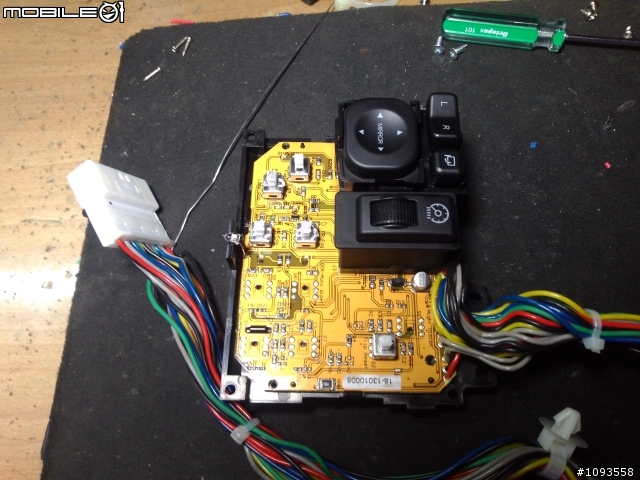

原本我覺得只是幾個無段TOUCH開關,從基板上銲線出來,在我想要的地方做TOUCH就好,
沒想到機板設計的有點複雜,每個開關有6個點,其中的點有NO也有NC的(常通及常開),
原本我是想兩邊都能控制,若是我硬要改出來的話,就只能擇其一了,有哪位精通電子的大
大可以指導一下嗎?
MPV的隱藏式按鍵

2013-08-07 17:55 發佈

文章關鍵字 MPV 按鍵

snapwang

snapwang
個人積分：10分
文章編號：45463440

10分

2樓

2013-08-09 3:02

AFU63 wrote:
各位MPV7的車主會...(恕刪)

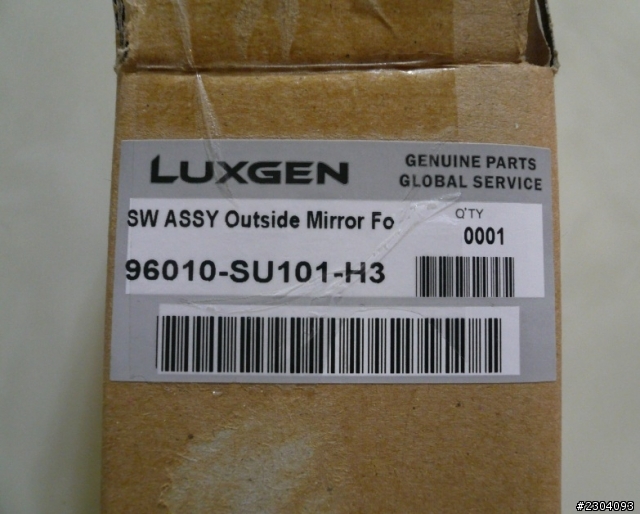

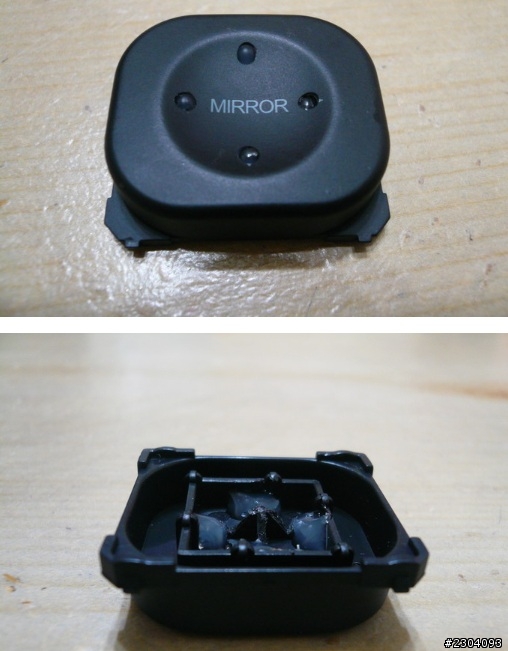

買suv用的, 一顆$750,

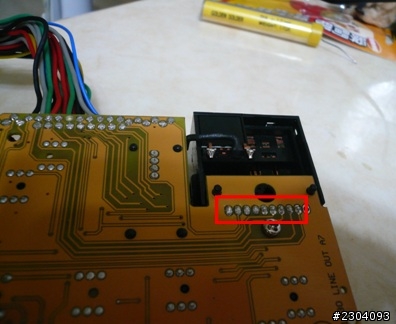

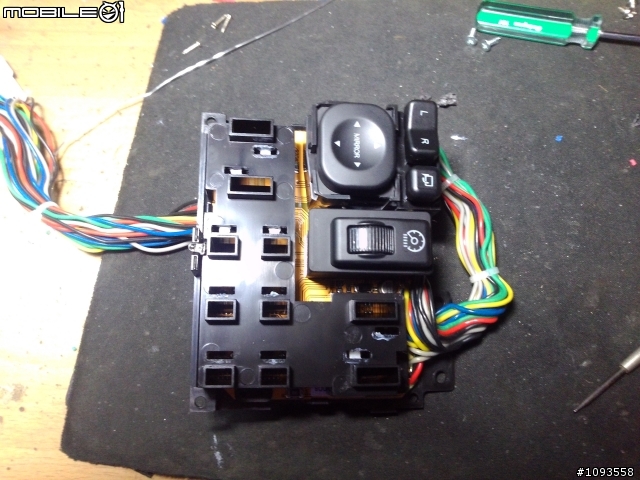

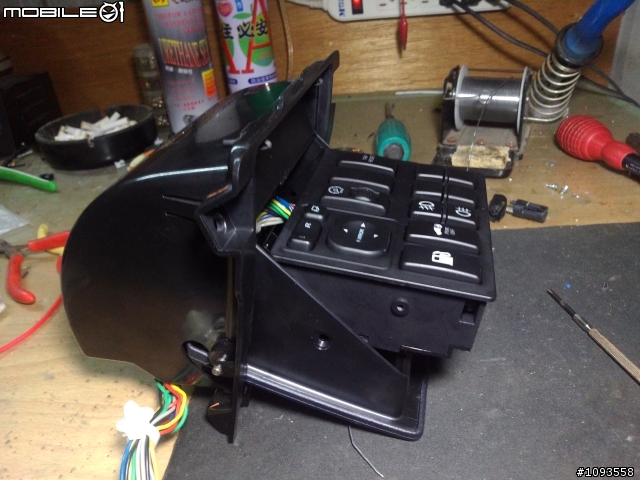

把mpv隱藏開關的背面紅框後視鏡調整開關 9根pin, 整顆解焊拔起來,

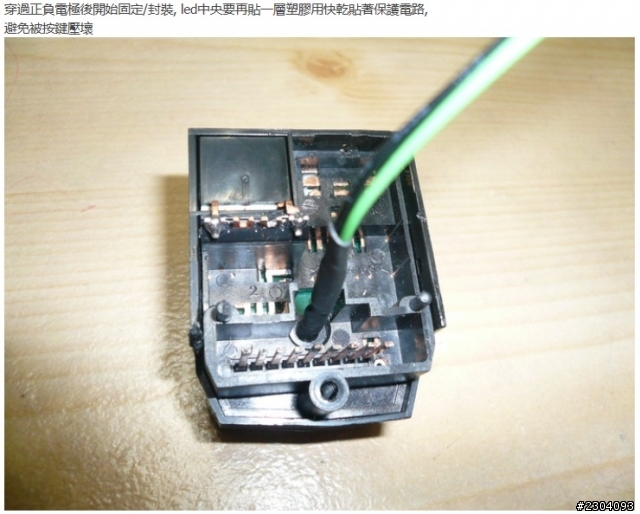

換整排pin焊上去, 接cable出來到suv後照鏡調整開關,

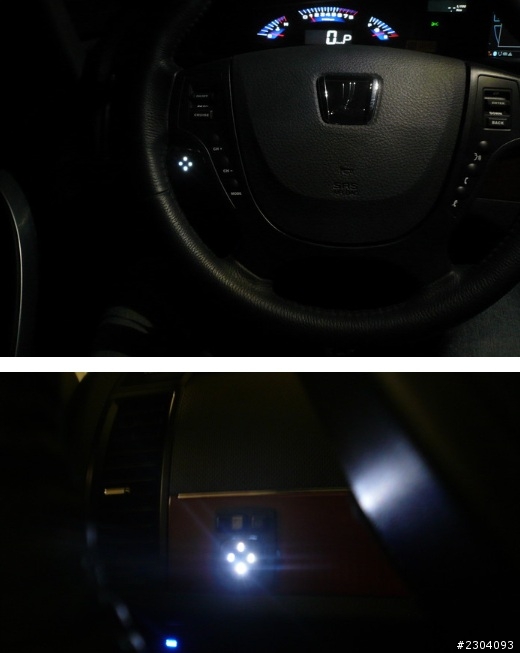

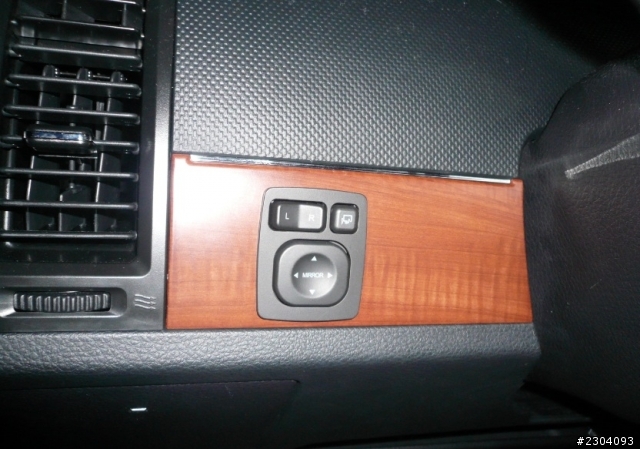

調整開關裝在方向盤旁面板上, 收工. 請參考愛納diy板~9樓

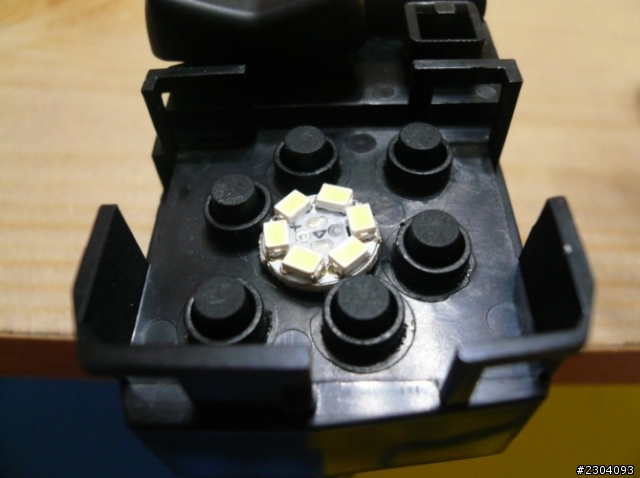

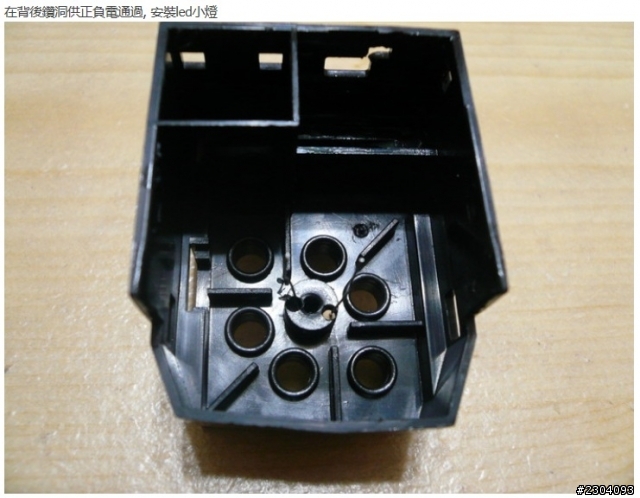

如果不想裝小燈, 更簡單,就是最後一張圖,但是晚上一樣看不到開關, 只能用摸的.

小弟是原po,實作很簡單, 看不懂可以問我喔~

AFU63

AFU63
個人積分：20分
文章編號：45481476

20分

樓主

2013-08-09 22:17

感謝分享,但我想拉出來的開關有4個:1.後視鏡收納開關,2.TRIP開關,
3.前霧燈開關,4.後霧燈開關,至於後視鏡調整開關我倒是沒想過,但是
有大大的分享那就更完美了,原本我是想要兩邊都能操作,看來只好把我
要的都移出來

snapwang

snapwang
個人積分：10分
文章編號：45498291

10分

4樓

2013-08-11 0:47

AFU63 wrote:
感謝分享,但我想拉出...(恕刪)

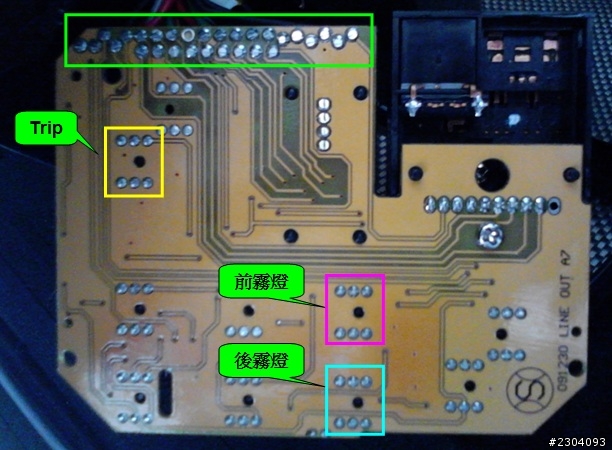

這也很簡單, 圖中上方綠框處是定義好的接點, 對應到插頭上的各條線
用電表找出各開關上 N.O. 的兩點 (每個開關6個pin, 但是實際作用只要找兩個pin),
每個開關都用並聯的方式拉出兩條線去外接無段開關(霧燈開關有點忘了是用有段還是無段),
無段/有段開關可選有LED燈的, 與小燈並聯, 晚上用更方便美觀!

綠框中有些點是共通的(接地), 所以插頭上有些點也是接地,
插頭pin腳更精確的定義, 在同一篇 (包括隱藏面板按鍵小燈正負電), 是趴趴熊大大2年前就量好的,
我確認過和我2012年的車定義相同, 你可以再參考看看,
不一定要直接焊在綠框中的接點, 只要找插頭pin角定義的線並聯,
記得用熱縮套管包好, 整線時注意長度避免影響隱藏面板開合即可.

AFU63

AFU63
個人積分：20分
文章編號：45521697

20分

樓主

2013-08-12 13:37

非常感謝大大的解答,從機板背面看起來常通的點幾乎都沒連接到其他電子零件,
我改天會試試看不理會開關上常通的點,直接並聯無段開關
