上星期訂購了2組迎賓照地燈,在網路上卻找不到有人分享安裝過程,包裝內連說明書都沒有,原本擔心不會裝,但感覺很簡單就自己DIY吧,標準安裝是不是這樣我也不知道,反正會亮就是了,順便把過程拍出來和大家分享囉~請多多指教喔!

1.一組2個燈,2組4個燈,我的數學還不錯


2.投射套筒,裡面有幾片凹凸透鏡(好奇而已,不建議拆),接線就正負極而已,超簡單~

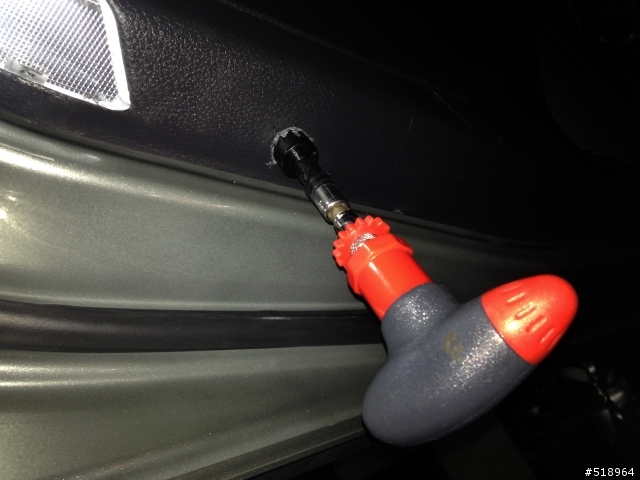

3.把內附的打孔器裝上自己的手工具準備安裝


4.之前車門已自己DIY燈條和換白光燈泡,迎賓燈再裝上去就更帥了!

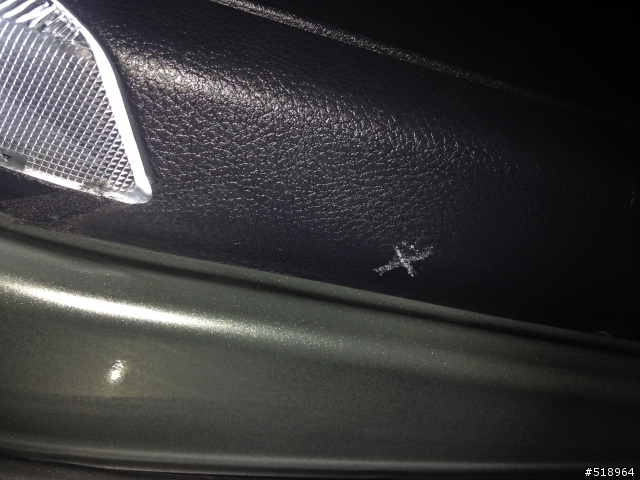

5.做鑽孔記號前建議先拆開車門飾板,確認不會鑽到飾板釘座喔!


6.開始下手了!鑽孔時一定要“保持垂直”,不然套筒裝上會歪掉,投射出來的圖案就不圓了!


7.很簡單就鑽好孔了


8.用銼刀修一下毛邊,鑽完我覺得很緊,孔要再磨稍微一些些


9.漂亮吧~準備塞套筒囉!


10.先把套筒上的2個固定環拆下


11.塞進去只凸出一點點,不會影響車門開關,要記得把剛才那2個固定環從後面鎖回去!


12.開始接線,把車門燈座旋轉一下拉出來,我是用最懶的方法,在燈座線割開一小節露出銅線,再依正負極連接,圖中右邊是燈條電線,左邊是迎賓燈線


13.把電線包覆好裝回去


14.完工囉!但燈條太亮了,影響迎賓燈的亮度,但還是滿明顯的,目前還很少見,看起來就是與眾不同！視覺爽度百分百啦!!!



謝謝您的觀賞與指教~
