Volf wrote:
1. 喇叭的 inp...(恕刪)

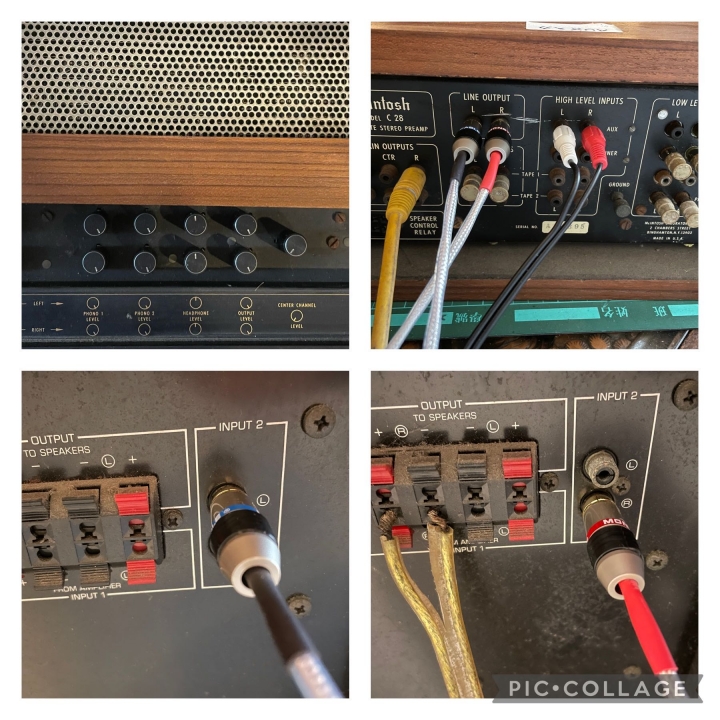

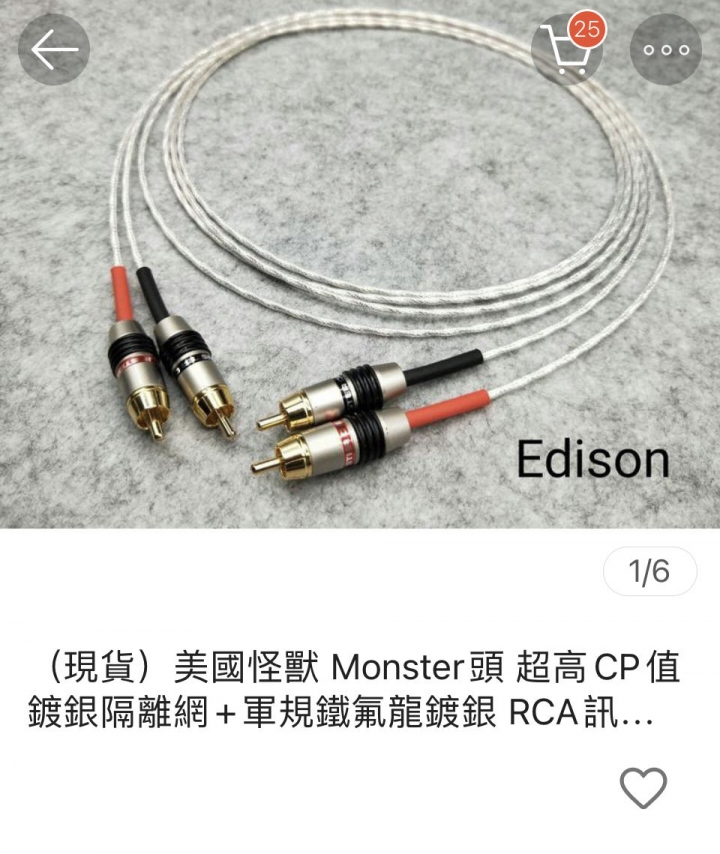

已上網訂購喇叭RCA線一對，等寄來後再裝上去試試看….謝謝大大幫忙
不過先說明，我沒用過這麼高檔的設備，
所有的說明都是看他的電路方塊圖強加解釋的。

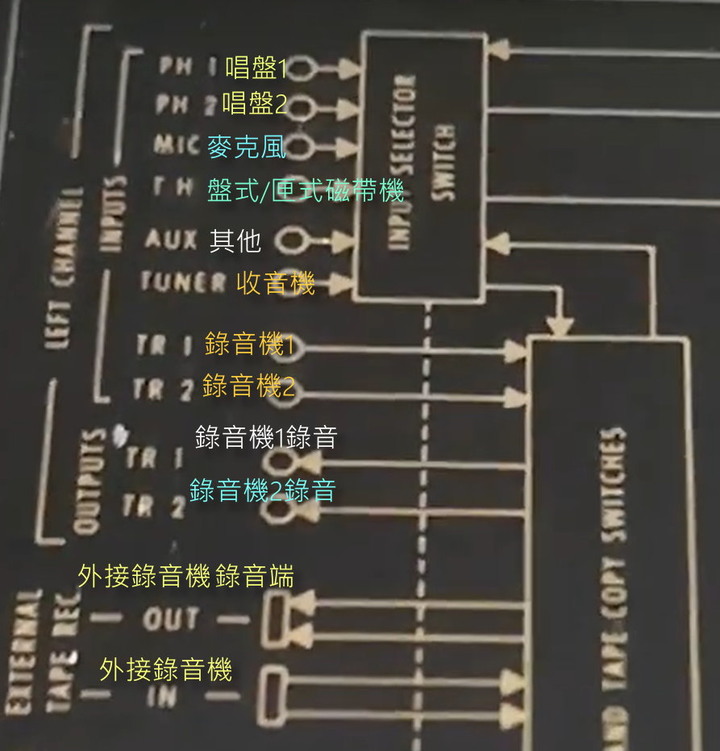

左聲道的訊號輸入電路方塊圖
C28 應該很古老了，在那個年代，沒有光碟機，
最流行的就是 錄音機 及 黑膠唱機 。
錄音機又分為 盤式磁帶機、匣式磁帶機、卡式錄音機及一些特殊用途的機器。
因為沒有電腦的幫忙，所以在我那個年代(很老了)，
為了要轉錄自己想要的樂曲，都會使用兩部以上的錄音座(機)做對錄的動作。
而黑膠唱機也有不同的拾音構造，分為MM、MI、MC等，
有些轉換成音頻的功率非常低，故需要先經過訊號放大後才進入前級。

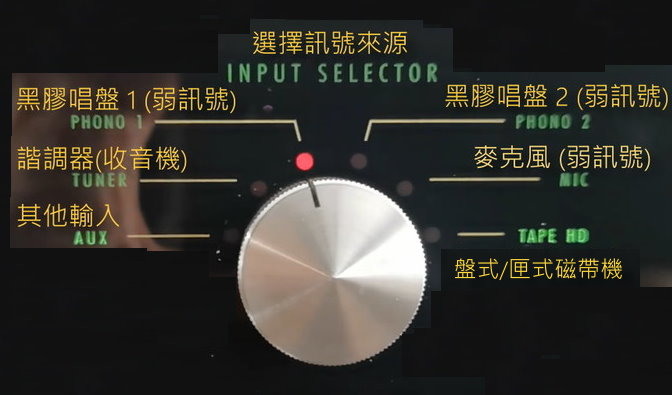

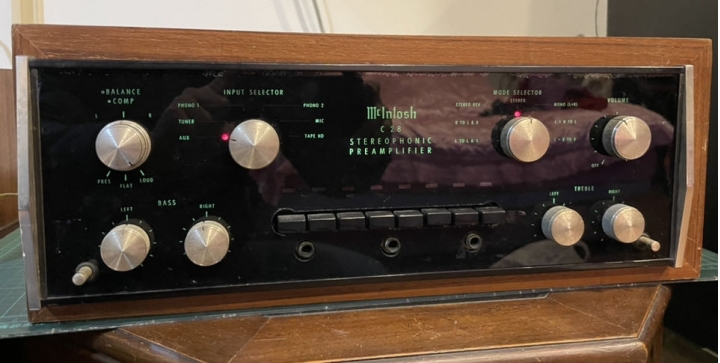

選擇訊號輸入：
這是所有訊號輸入的選擇旋鈕
有 AUX/TUNER/PHONO1/PHONO2/MIC/TAPE HD，
(其他/收音機/唱盤1/唱盤2/麥克風/盤式磁帶機)
選擇訊號輸入中的 TAPE HD (盤式磁帶機)只有接輸出端，
另外還有三個輸入不在 選擇訊號輸入 的選項中
分別是從後面輸入的TAPE1(錄放音機1) 、TAPE2(錄放音機2)

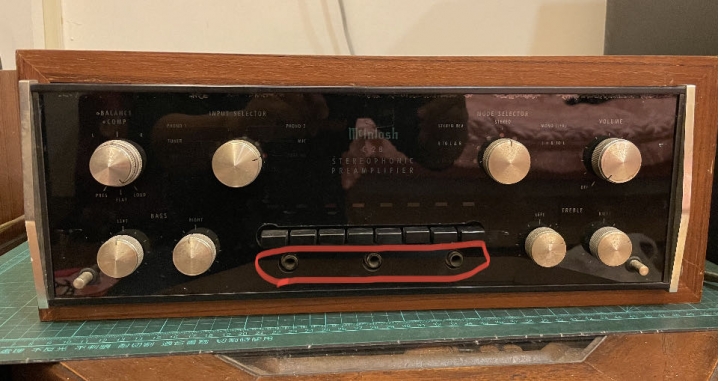

還有從面板輸入的 EXTERNAL TAPE(外接錄放音機)
這三台錄放音機，可以單獨操作，對所有的輸入訊號進行側錄，
也可以透過面板中央的對錄功能鍵進行錄放音機之間的對錄，
方便編輯錄音帶的內容。
若要聽 TAPE1/2(錄放音機1/2)的聲音，就按下 MONITOR(監聽鍵)，
則 TAPE1/2 的播放聲音就會直接播放。
錄音機對錄系統面板
錄放音機會有 聲音輸出 及 錄音輸入 的需求，
所以 錄放音機1/2 都要接上 輸出 及 輸入 的訊號線，
透過面板的按鍵操作，可以選擇要那一部錄放音機輸出(MONITOR)到喇叭，
或是 錄放音機1/2 之間的對錄。
當然真正 放音 及 錄音 的動作要另外在 錄音座(機)上面操作。
中央面板的最右邊 是 耳機孔，可以從頂部的耳機專用音量調整微調聲音。
此部機器可以搭配外接控制喇叭的繼電器單元，也就是後級輸出先接到繼電器單元上，
再從繼電器單元接到被動喇叭，經由面板開關的選擇，選擇不同的喇叭輸出，
大致就就樣了，如果有講錯的地方，歡迎指正。
tamasa wrote:
要弄懂 McInto...(恕刪)
感謝 T 大詳細的解說！
照你的說明，樓主父親的前、後級至少有30～40年的歷史，真的是年代久遠啊！難怪玩被動的前輩會一直嫌棄主動喇叭的壽命問題。
看到這麼多配合錄音機的功能，想起我學生時代，好不容易存錢買了一台愛華隨身聽，印象中大約5000多元，當時流行人手一機，甚至買了一堆錄音帶，錄下老師上課的內容，結果聽沒幾次最後全丟了！還好 ALL PASS 過關，真是好久前的回憶！
不聊了！準備上班，祝大家聆聽音樂愉快！

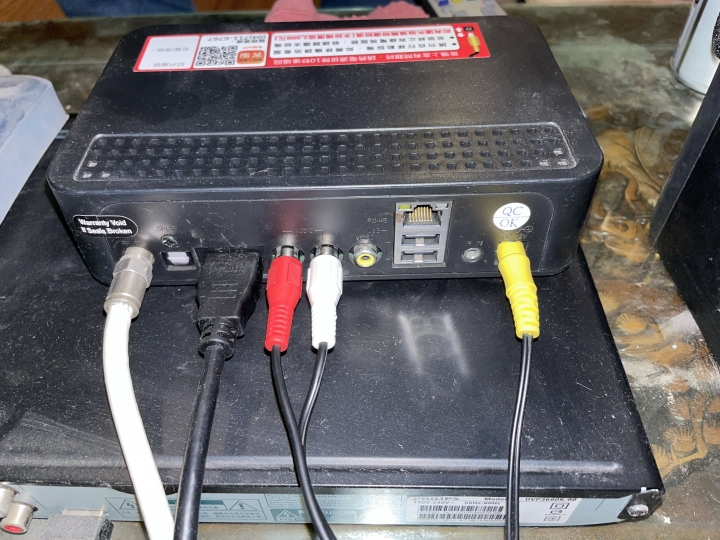

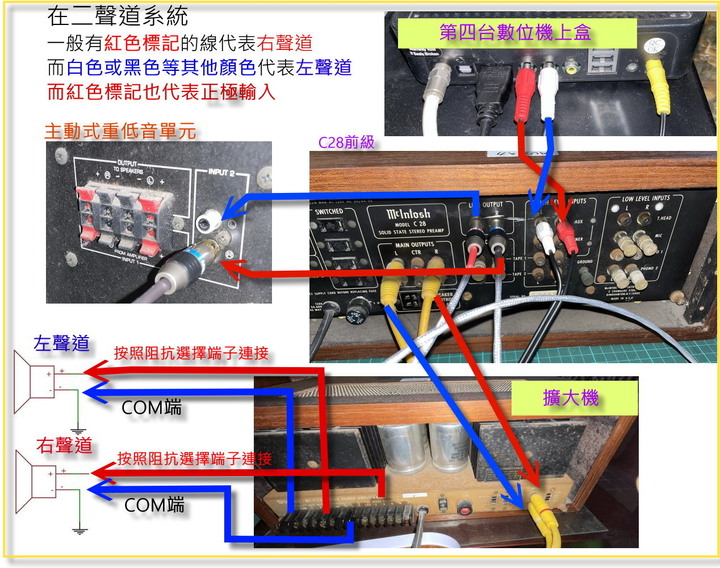

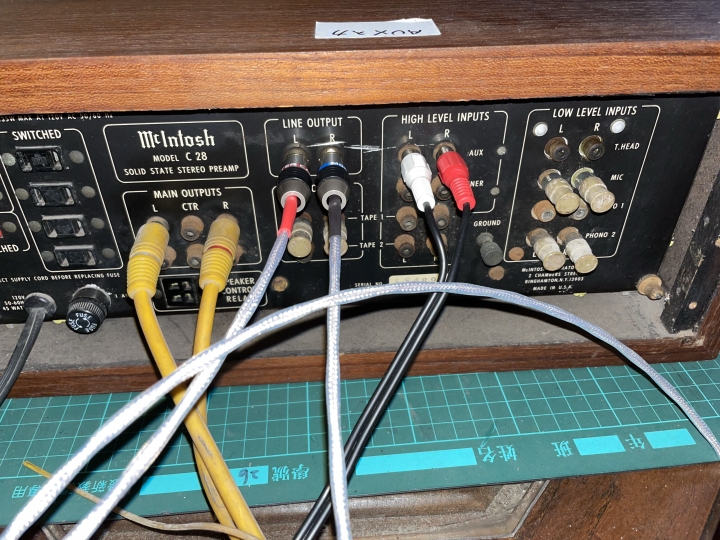

從第四台數位機上盒選擇收到的頻道，透過
HDMI送影像及聲音到電視，
RCA線傳送聲音到 C28 的 AUX 輸入端；
C28 的 LINE OUT 接到 主動式重低音單元負責重低音的輸出，
(但是重低音單元就只會輸出低頻聲音而已，若訊號中沒有重低音成分，
就幾乎是沒聲音的狀態)

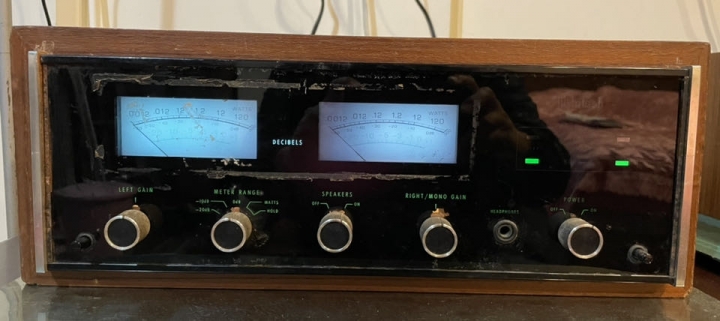

真正的聲音是 從 C28 的 MAIN OUTPUT 接到 MC2125擴大機，
再由 MC2125擴大機 驅動 左/右兩聲道 的主音箱 發出聲音
如果照上圖的接法，還是沒聲音？
在假設所有的機器都能正常工作，那就要檢查：
1. 所有接線是否連接妥當？所有的接頭要清潔一下，生鏽氧化的情況很嚴重。
其實內部C28內部的波段開關接點也要清潔，只是不拆機是清不到的。
2. 連接線也許斷了或短路？這機率有時還真會遇到。

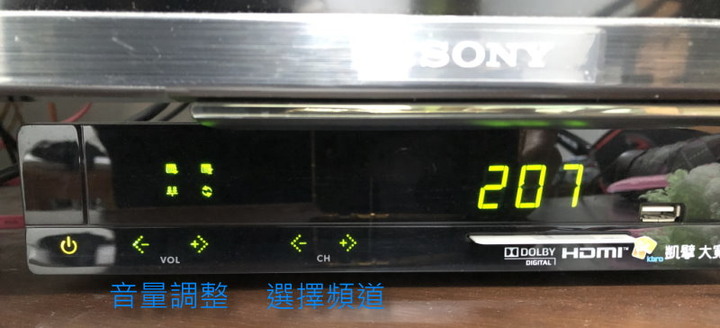

3. 您家的數位機上盒前面面板的地方是否有調音量的地方？
如果有，將音量調高一點試試看。
我家有兩種數位機上盒，其中一種最早裝的有音量調整鍵
雖然數位機上盒上還有 光纖輸出 及 RCA輸出 ，
但我是直接使用電視的 光纖輸出 連接有具有 光纖輸入端的擴大機，
由電視輸出的聲音及擴大機輸出的聲音幾乎同步，聽不出時間差。
另一種是沒有音量調整鍵的，也有光纖輸出及RCA輸出端子，
因為沒有光纖連接線了，所以直接以數位機上盒的 RCA 端子連接擴大機，
電視的聲音與擴大機的聲音就有點時間差，所以不能同時放音。
不過直接由數位機上盒連擴大機，是為了不用開電視就能直接聽音樂頻道，
所以聲音不同步沒關係。

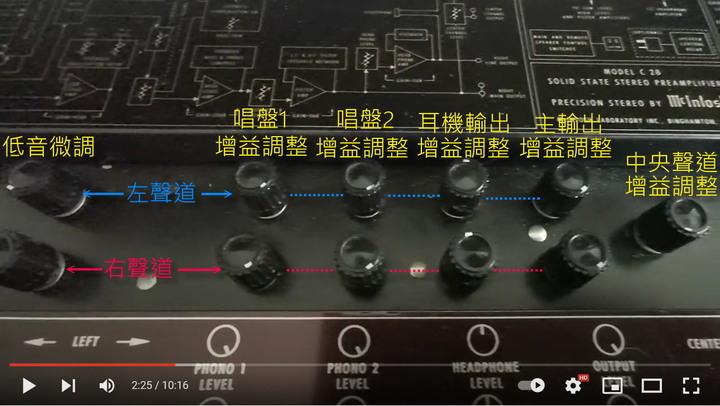

4. C28機頂也有音量調整鈕，試著調整看看。
尤其是 LINE OUT 與 耳機音量調整鈕 有連動關係。

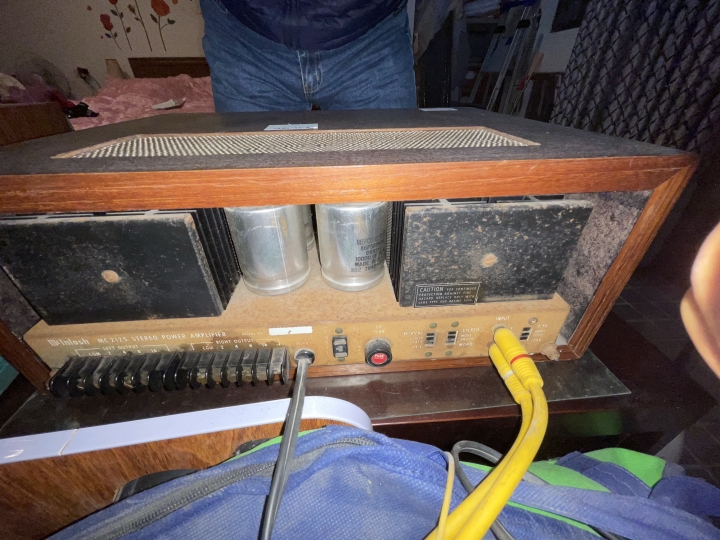

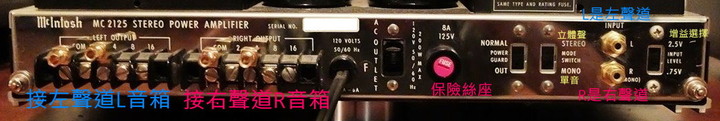

MC2125 擴大機背板接線圖
因為您是從 C28 前級接過來的，所以增益選擇應該放在 2.5V。
輸入端子 上面 L 是 左聲道 的輸入，下面 R 是 右聲道 的輸入。
(因為 RED 中文是紅色，而 RIGHT 中文是右邊，故一般以 紅色 代表右邊
而電子電路 又以 紅色代表 正極，所以紅色線一般都連接到正極端子)
工作模式要選擇 立體聲 ，不可選擇單音，因為喇叭的接法不一樣。
喇叭輸出端就按照被動音箱的 額定阻抗 選擇適當的 輸出端子連接。
也是要注意有分 L 左聲道 與 R 右聲道，不然聲音就會左右相反，
COM 標記要接喇叭的負極，
要從 2/4/8/16 歐姆 選擇正確的阻抗輸出端子 接喇叭的 正極！
POWER GUARD 功率保護 放在NORMAL 就可以了，
它是用來預防當輸入訊號太大時，將輸入訊號做衰減的處理。
