一條不能用的HDMI線, 是裝潢的問題? 還是鳳誠影音的問題?

小弟也是用大通15m HDMI線,一開始訊號也是一直上不去1080P,後來加裝了大通的HDMI訊號增強器...問題就解決了 參考參考!!



littlerice0227 wrote:
大通說他的線沒問題, 是你方向裝錯機會可能比較大
安裝師父說, 這條線沒有方向性, 是你線壞了
音響店老闆說, 是你堅持要買便宜的訊號過不去的線...(恕刪)
事實未明前,前述狀況都有可能是肇因,倒是音響店老闆的說法,讓人比較難接受,因為即使是再便宜的線材,影音表現或許並不出色,但也必須是功能正常的線材,不應該把便宜當成故障的藉口。
jknk wrote:
事實未明前,...(恕刪)

我用的HDMI全部都是音響店送的,當然是白牌便宜貨,但是一點問題也沒有,1條15米丶1條10米丶1條5米丶3條2米,全部都很好用,所以便宜不代表爛。
請參考原廠網站規格,"對應"這2字很重要,因為這就是問題的根源.
把BD調成720P就沒問題!!!


http://www.optoma.com.tw/Product/Product.aspx?ID=5e473ff0-0862-4255-b685-1a44c0cad57b&CategoryID=1673ea7b-a42e-469f-a6dc-43eeb5b04a76
大通網站上有兩條15米HDMI線:
HD-15MX
HD-15MM

兩條都有「搭載IC」,因此都有方向性。

兩條都有10.2Gbps的高速傳輸能力,因此都可傳輸2560×1600p60畫面。
2560×1600p60都能傳了,1920x1080p60就更沒問題。


HDMI有19個接點,有沒有哪位經驗老到的專家可以幫大家解惑:

「這19個接點,要哪一個或哪一些接點被拉壞才可以
讓一條10.2Gbps的線變成 MOD 可以看、1080P不能看?」




我個人從事HDMI線材的 研發工作,已經超過10年以上了,目前也是SONY在中國4K演示的HDMI講師及負責相容性測試的合作夥伴。關於大家提到的一條不能用的HDMI線材相關問題。我個人的看法如下:
首先:線材本身沒有被拉壞,若拉壞是完全沒有畫面的。HDMI腳位只准許2 ,5,8,11腳位可接可不接,其他腳位要全接才有畫面。而整個問題最大的癥結點是HDMI線材與機器之間的相容性問題,也就是所謂的握手協議。也就是當這條線材從投影機接到擴大器,再由擴大器接到MOD上面時,這當中牽涉到三個HDMI設備的二次握手協議及認證的問題。

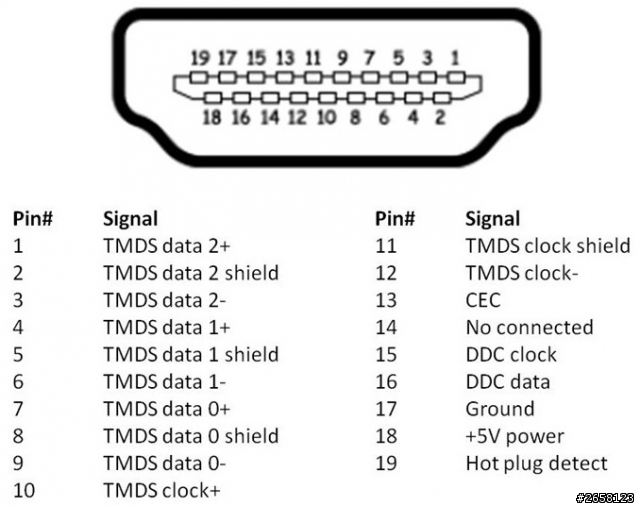

這裡:先告訴大家,HDMI腳位的功能
HDMI 腳位:1-3腳負責紅色高頻訊號及聲音傳送
HDMI 腳位:4-6腳負責綠色高頻訊號及聲音傳送
HDMI 腳位:7-9腳負責藍色高頻訊號及聲音控制
HDMI 腳位:10-12腳負責整個畫面頻寬的設定
HDMI 腳位:14.17.19腳負責網路功能及聲音回傳功能
HDMI 腳位:15.16腳負責相容性的編解碼動作
HDMI 腳位:13腳負責器材之間的連動控制
HDMI 腳位:18腳負責提供5V直流電壓
HDMI 腳位:19腳負責熱拔插的動作
其中19腳也同時肩負第5對高頻的動作

現在:從整篇文章看完之後,發現三方面(客戶,音響店,線材商)都沒有錯,也沒有完全對。
1. 當客戶第一次發現投影機沒有畫面時,是MOD到擴大機到投影機的二次握手協議出問題,解決方法應該:先開投影機30秒之後,再打開功放5秒之後,才能開啟MOD,這才是最合理的做法。此前鳳誠沒有做出提醒,是鳳誠的疏忽。
2. 客戶直接將線從MOD接電視機的測試不同於原本的店家接法(MOD-擴大機-投影機),因為;MOD到電視的測試,只有1080i或1080P/24,這當中高頻頻寬只有2.23Gbps,而握手協議只做一次,自然輕鬆出現畫面。所以,客戶的測試,只做對了50%,而另一個50%是鳳誠已經委婉提醒客戶在15米的長度距離上,僅可能挑高規格一些的線材,這是店家長期經驗累積。因為,每一條HDMI線材超過10米之後,每增加一米的距離,都是對廠家一個很大考驗,有經驗的音響店家知道,1條28AWG的HDMI線材加上放大器之後的極限值是15米,而市面上更高級的HDMI線材是24AWG的規格,它的高頻傳送能量是28AWG的4.1倍能量,並且,在1080P畫面上,能夠穩定通過25米的長度規格。所以,店家的提醒沒有得到客戶的認同及接受。自然,會造成一些意料之中或者意料之外的結果。像這樣28AWG的線材,一般都是僥倖剛剛好,可以通過極限的頻寬出現畫面。

3. 線材的廠家也沒有錯,因為整個HDMI的長距離線材產量自2004年到現在已逾10多年了。所有的品牌線材都無法對市面上的千千萬萬種的影音設備打包票說;“保證線材可以過任何機器規格”原因是,HDMI看似很簡單的線材,其實技術很高的,不同的材料,不同的結構,不同的加工等等,都會影響線材的特性以及畫質。線材的特性包含高頻與低頻的組合;所以就算不是高頻問題(1080i/2.23Gbps,1080P/4.46Gbps~6.68Gbps,2160P/8.92Gbps,),也有低頻HDCP握手協議的問題。如果從MOD-電視是一次握手協定,這很容易過,自然畫面和聲音是正常。但是,長距離的極限值15米/28AWG要從MOD到擴大機到投影機,是一件難度較高的門檻。幸運的話,一氣呵成,畫面和聲音正常。但這種規格的線材,在正常情況下,是很難通過二遍的握手協議(MOD到擴大機一次握手協議,擴大機到投影機第二次握手協議)以及高頻要求。
4.最後;以我一個台灣人擔任中國SONY 4K HDMI線材講師及天龍,馬蘭士,香港及中國HDMI技術講師的立場來看。三方面都沒有對與錯,而問題的根源是開機順序及相容性的搭配及長距離線材在二次握手協定及一次握手協定,必定有不同的結果出現。希望這段技術交流能讓三方面的朋友,得到一些正面的幫助。

hdmicable wrote:
我個人從事HDMI線...(恕刪)



果然有專業的來解釋就是不一樣
這樣大家就清楚明瞭
但是這件事情到底誰的問題比較多
就大家自已去想吧!
總結...
一個好的服務廠商(店家)
是該幫客人解決問題
而不是只會推託給其他人而已
果然是個爛地方
一條線賣出半年要店家負責?這種好店家遇到算運氣好,沒遇到也是剛好...
電子產品存在太多不確定性,尤其新舊規格更替期更容易發生,
況且線材又經手第三方,實在很難釐清問題的環節,盡量當面測試產品避免誤會,
樓主大人有大量,就當花錢買經驗吧~

hdmicable wrote:
我個人從事HDMI線...(恕刪)


專業的果然不一樣

hdmicable wrote:
我個人從事HDMI線...(恕刪)


原本小弟一直認為HDMI線是個不成熟的技術
現在經過專業大大的解釋 可以直接認定HDMI就是個不成熟的技術啊
希望HDMI線此類技術能盡快進化!!
