ericchen6205 wrote:
所以我的喇叭要接在音...(恕刪)
樓主大大：
你的問題已超出我能回答的範圍，由於相關被動音響問題非常專業！建議你重新在發燒音響板上發文詢問，我相信很多發燒前輩會樂於協助！
發文重點最好有前、後級與各喇叭品牌、型號與照片，以及希望由電視耳機輸出音訊給音響系統，我相信很快就會得到回覆！
另外有品牌與型號的話，我也上網爬文尋求解答，一有資料立刻回覆你，大家教學相長！
1.被動式音箱與主動式音箱
被動式音箱本身只有喇叭，需要擴大機推動，
主動式音箱已經含有擴大機，只需要音頻訊號輸入。

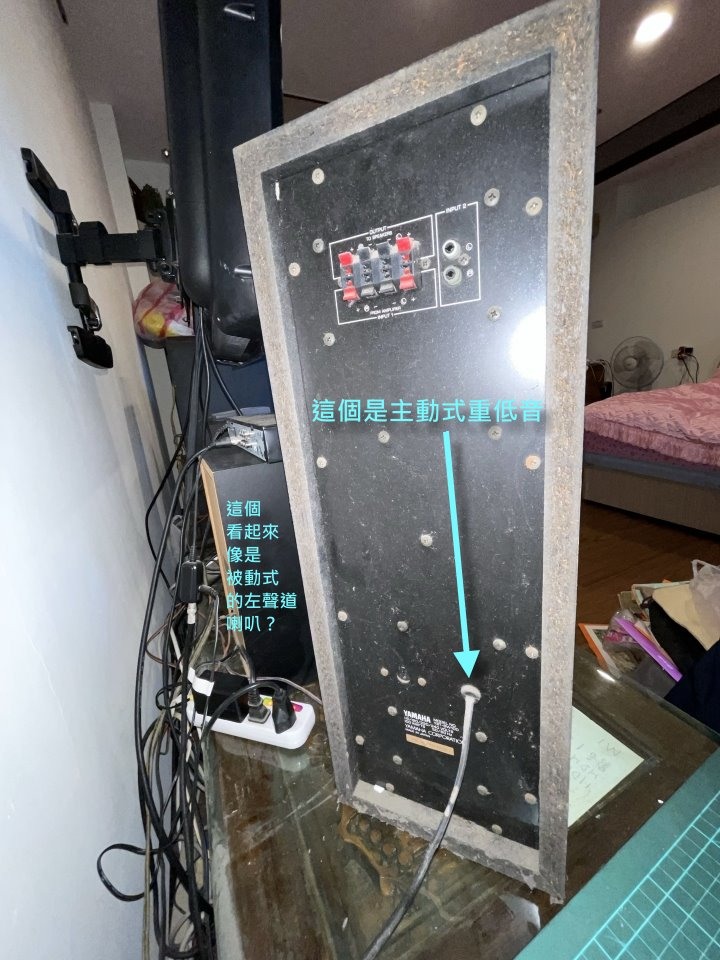

2.YAMAHA SW100主動式重低音單元
本身已有電源供應，只要提供音頻訊號給它。
有兩種得到音頻訊號的方式，
INPUT 1 是將從擴大機連接到被動式喇叭的中間斷開，
透過 SW100 當中繼，來取得需要的低音訊號。
INPUT 2 是接某些前級擴大機會有給 錄音座 用的錄音輸出端(REC OUT)，
也可以取得同步輸出的音頻訊號。
註：現在大部分的主動式重低音喇叭，會從前級的一個專用輸出孔來連接，
就像9樓大大提供的圖片一樣。
3.Mcintosh C28
這部機器有 TAPE OUTPUTS (1/2) 端，
要試試看才知道是不是能當同步輸出錄音輸出端使用

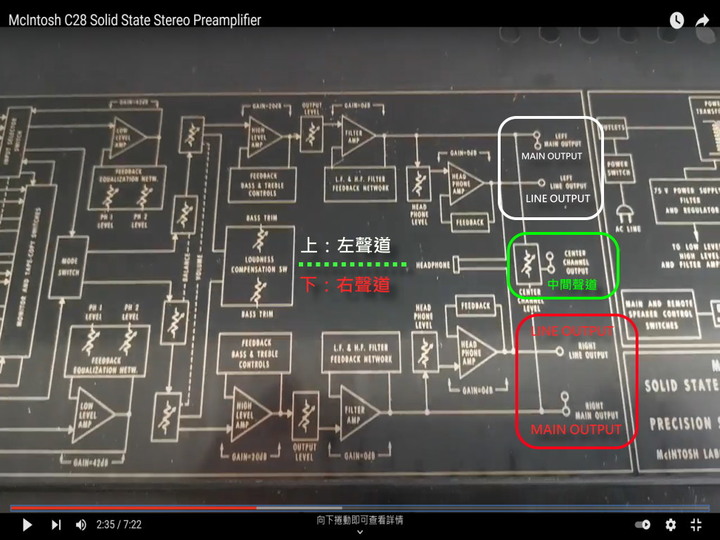

在看到從 Youtube找的電路方塊圖，發現他有兩個輸出：
LINE OUTPUT 及 MAIN OUTPUT ，都是同時輸出的。
MAIN OUTPUT 再串接一級 0db 的電流放大器，供給 LINE OUPUT 及耳機孔使用，
所以樓主的主動式重低音應該可以從 LINE OUTPUT 或 MAIN OUTPUT 兩者之中，
選擇一個連接SW100的INPUT 2，或兩個交換測試，看那一種效果最好！？
就不需要去改變 後級功率擴大機的接線了。
MAIN OUTPUT 再串接一個 0db 的電流放大器供給 LINE OUTPUT 或 耳機用的用意
就是要避免兩組輸出因為負載不同而造成互相干擾。

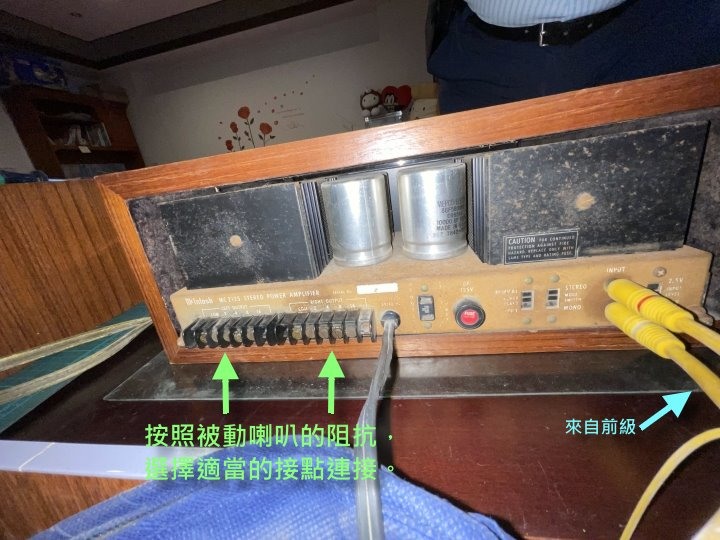

4.Mcintosh 後級
輸出端必須接被動式喇叭，
而YAMAHA SW100 的 INPUT 1 是利用中繼功能來取得低音訊號，
所以也可以接到 SW100 的 INPUT 1 ，再由輸出端 OUTPUT 接到真正的被動式喇叭。
如第3點說明，若從 LINE OUTPUT 或 MAIN OUTPUT 取得重低音訊號
給 SW100的IPUNT 2用，
此後級輸出就直接連到被動喇叭，不需要再經過 SW100 中繼了。
tamasa wrote:
依照樓主提供的圖片，...(恕刪)
忙了一個早上現在才有空回覆，雖然有先留言但還是要上來好好稱讚T大一下！
我是今年才開始聽音響的初燒，由於深知被動音響博大精深，因此選擇比較簡單的主動喇叭入門，期間受到很多前輩的指導與協助，也秉持協助他人的心盡可能幫助朋友，但昨天樓主的問題對被動小白的我實在是力所不及，因此建議樓主到隔壁發燒音響尋求協助，果然如我預期眾前輩鼎力相助，甚至有前輩貼出原廠說明書，也讓我好好學習了一課！
雖然在隔壁樓知道如何接整套被動系統，但仍然是一知半解，今天早上看到 T 大的回覆，整個融會貫通！原來早期設備是這樣的設計原理，藉由 T 大的圖文說明，真的簡單易懂！對初學者來說真的是最棒的指導了！
除了 T 大助人的心讓我感動外！整個圖文說明更是用心製作，甚至在半夜三更花費自己的時間，真的是 01 的典範！
可惜的是一次最多只能奉上5分！否則我想一次加 100 分！謝謝你鉅細彌遺的圖文說明，讓我有一次很好的學習機會！最後再向你說一聲感謝！
tamasa wrote:
依照樓主提供的圖片，...(恕刪)
電視已連接好音響了，家人抱怨每次看電視都要開很多開關才能聽到電視聲音。有沒有辦法改成家人看電視時只單用電視喇叭發聲，我要看電視時轉成音響喇叭來發聲？不然每次都要拔插電視耳機孔連音響前級的RCA線，好麻煩…
ericchen6205 wrote:
電視已連接好音響了，...(恕刪)

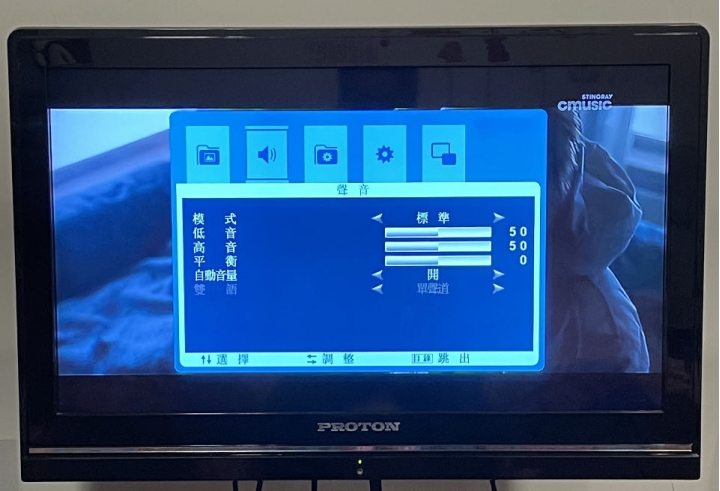

T大說明的設定方式如下面照片所示：

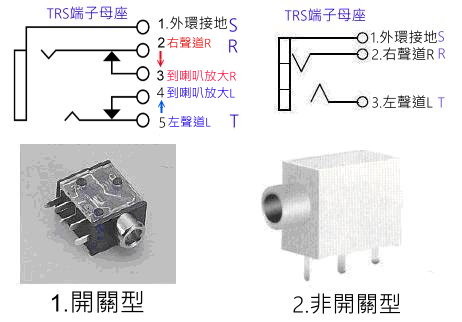

我已換掉的 12 年舊電視有這樣的設定功能，只要設定成關，讓聲音同時從電視和耳機輸出，這樣只要關閉擴大機，聲音就只會從電視發出，開啓擴大機就可以同時電視與喇叭發聲。
假如很不幸的你的電視只有開的功能，也就是插上 3.5mm 就只能由耳機輸出聲音，這樣唯一的切換方式只能拔插 3.5mm，為避免常常拔插造成接頭損壞，建議中間接條轉接線，例如 3.5mm 兩頭公，一頭接電視耳機孔，另一頭接 3.5mm 母轉 RCA，這樣切換時只要拔公對母接頭，會稍微方便些，即使接頭損壞也只要換線就好，以上提供你參考！

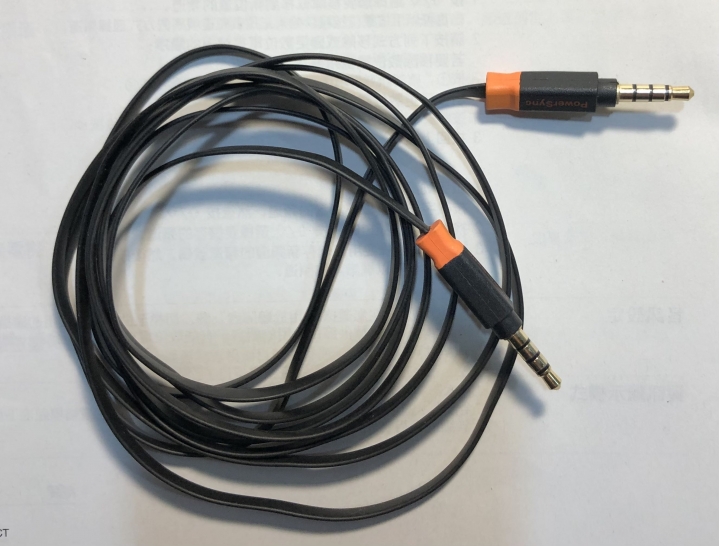

3.5mm 公公：

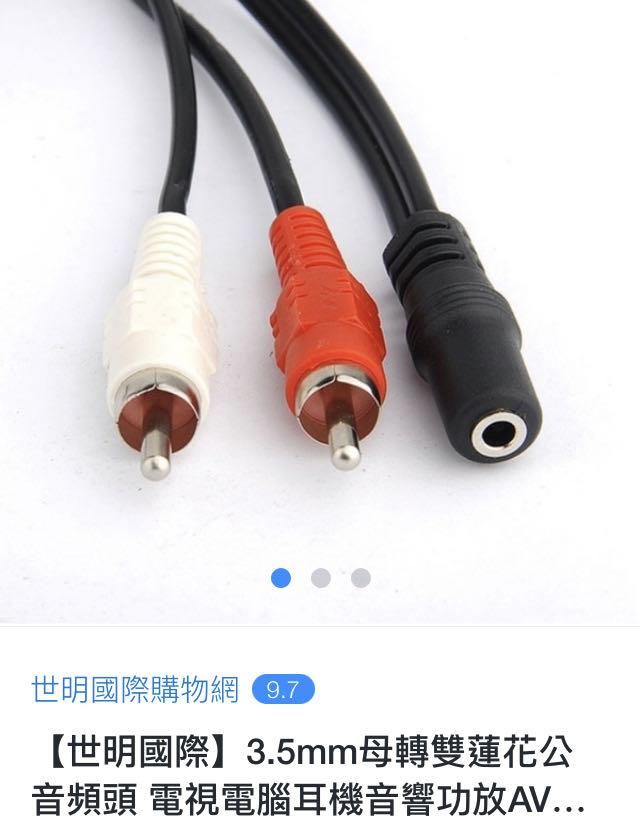

3.5mm 母轉 RCA：
