請這款HUD的線色代表什麼

d8715100

d8715100
個人積分：69分
文章編號：77196646

69分

樓主

2020-04-14 15:30

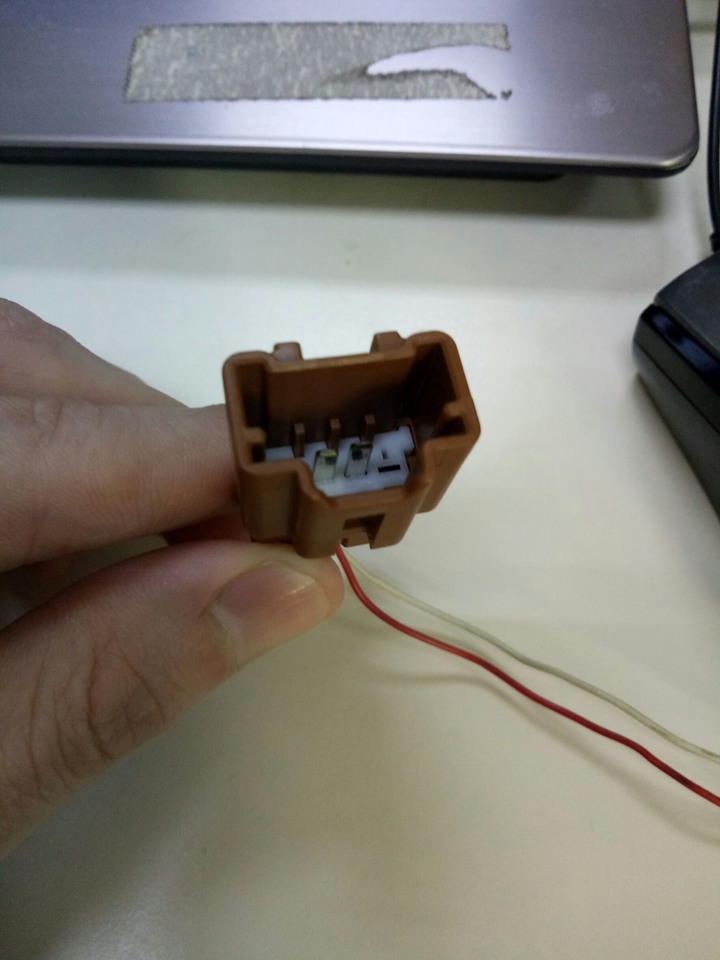

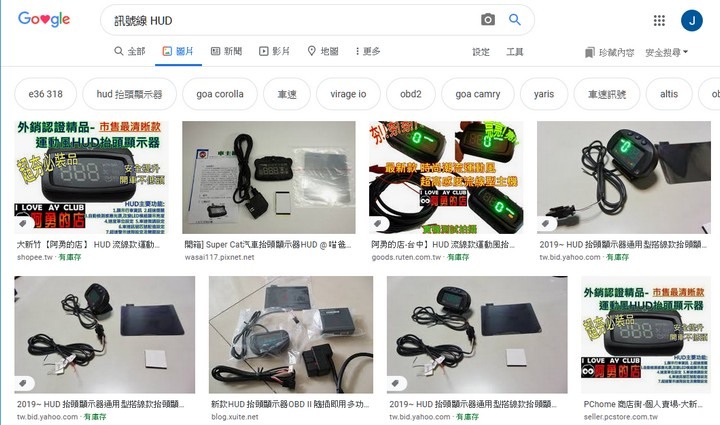

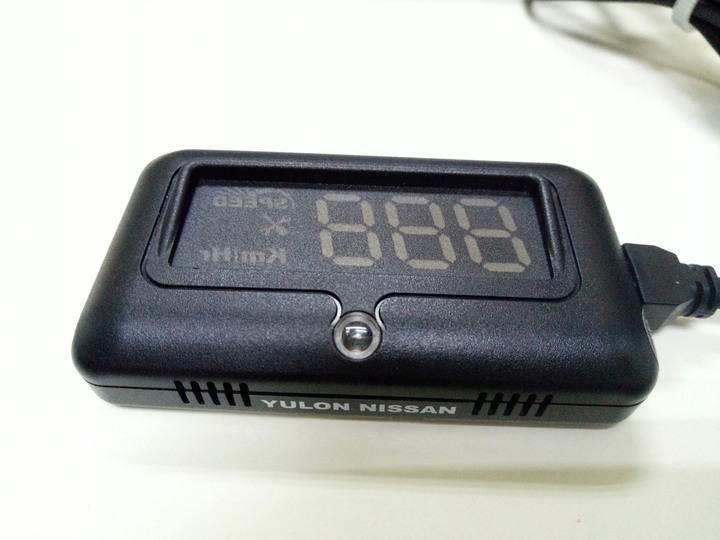

請問此HUD的黑、白、紅線是什麼? (我GOOGLE查不到資料^^") 12V的電要怎麼接在車上?
請這款HUD的線色代表什麼

2020-04-14 15:30 發佈

文章關鍵字 HUD 線色代表

brabus1518

brabus1518
個人積分：5437分
文章編號：77197676

5437分

2樓

2020-04-14 16:42

我猜紅色是正電,白線是負電,黑色是速度感應線

d8715100

d8715100
個人積分：69分
文章編號：77212416

69分

樓主

2020-04-15 18:42

brabus1518 wrote:
我猜紅色是正電,白線(恕刪)

我用12Vdc給電紅線接正端 ,黑線接負端這樣機子會啟動，但是白線給它電也沒什麼反應，不知道是什麼功能,,,,,

宅男乙

宅男乙
個人積分：5728分
文章編號：77212647

5728分

4樓

2020-04-15 19:04

d8715100 wrote:
請問此HUD的黑、白(恕刪)

去向這些賣家要啊.. 看看商品介紹有沒有貼接線圖啊.

d8715100 wrote:
但是白線給它電也沒什麼反應，不知道是什麼功能,,,,,

速度訊號又不一定是電壓..

有訊號產生器, 就先送 100Hz 方波進去看看..

蟲爸爸

蟲爸爸
個人積分：234分
文章編號：77214294

234分

5樓

2020-04-15 21:54

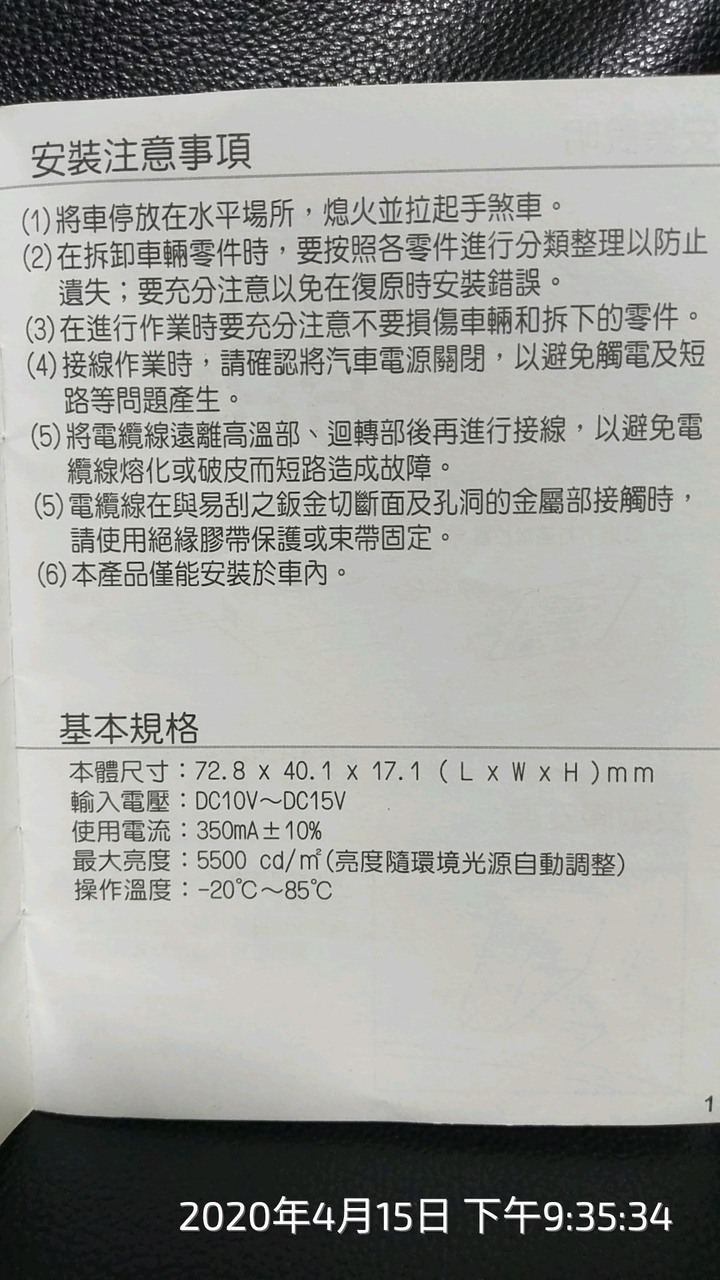

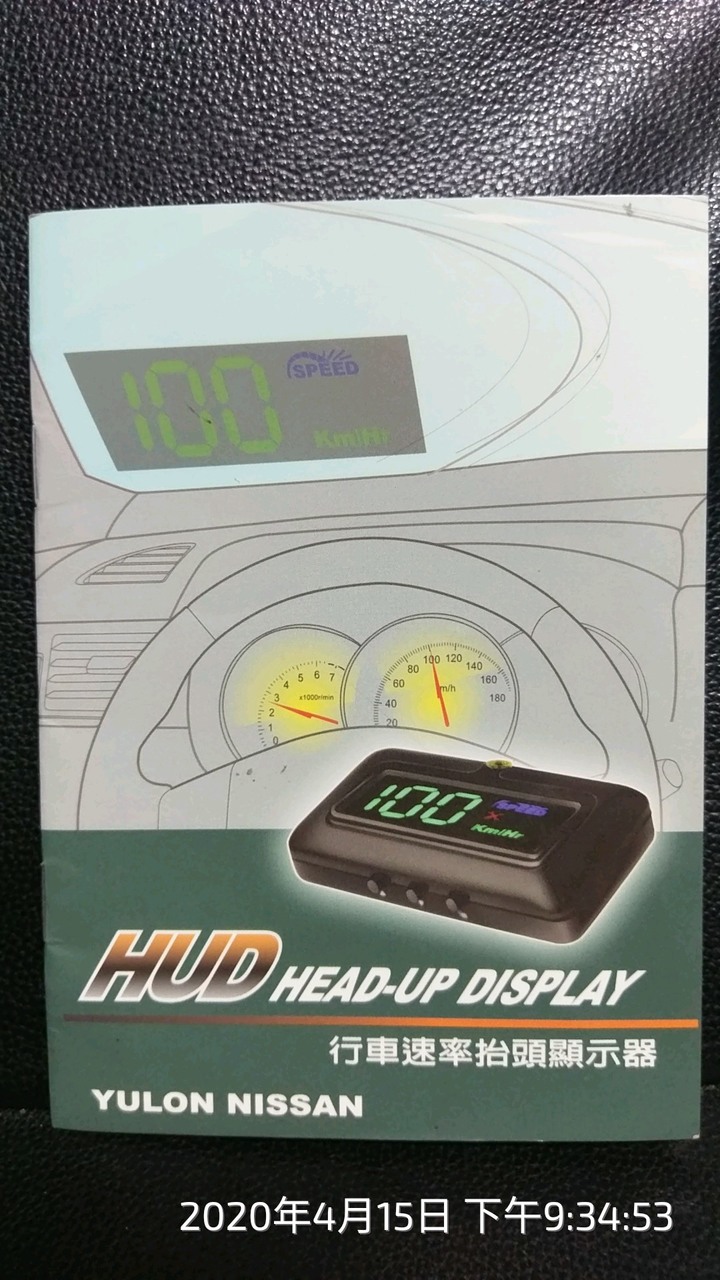

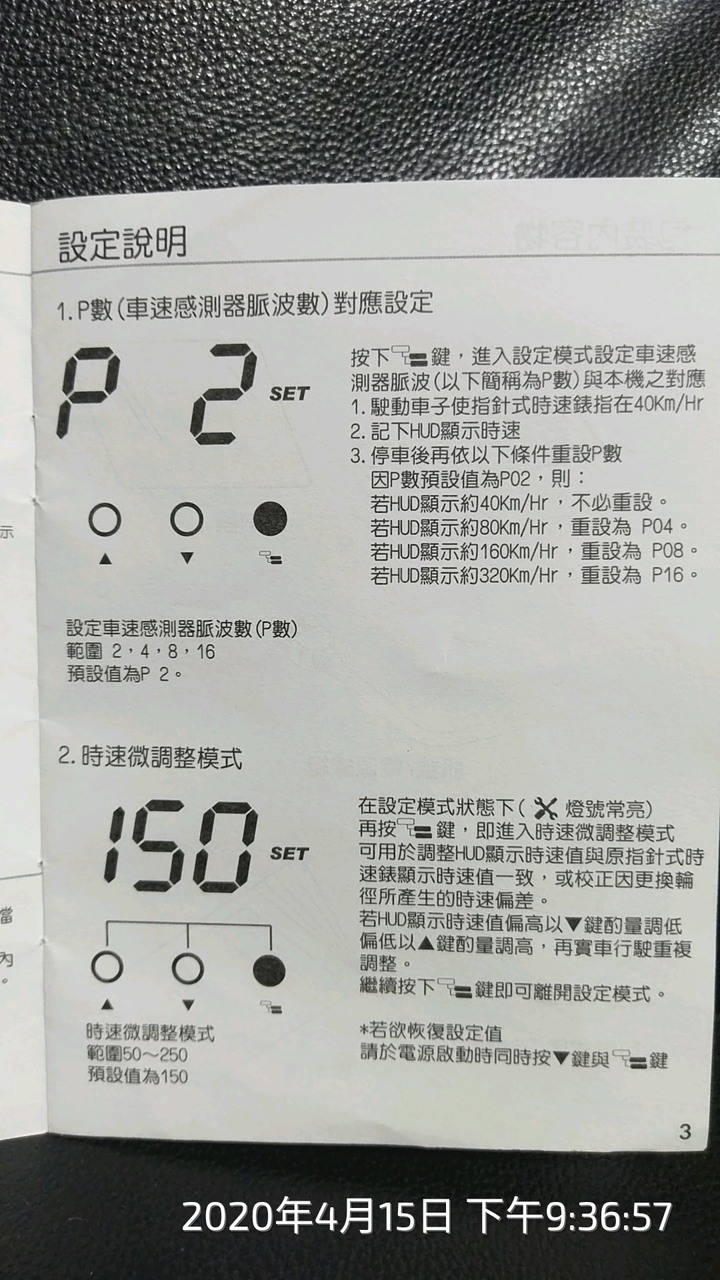

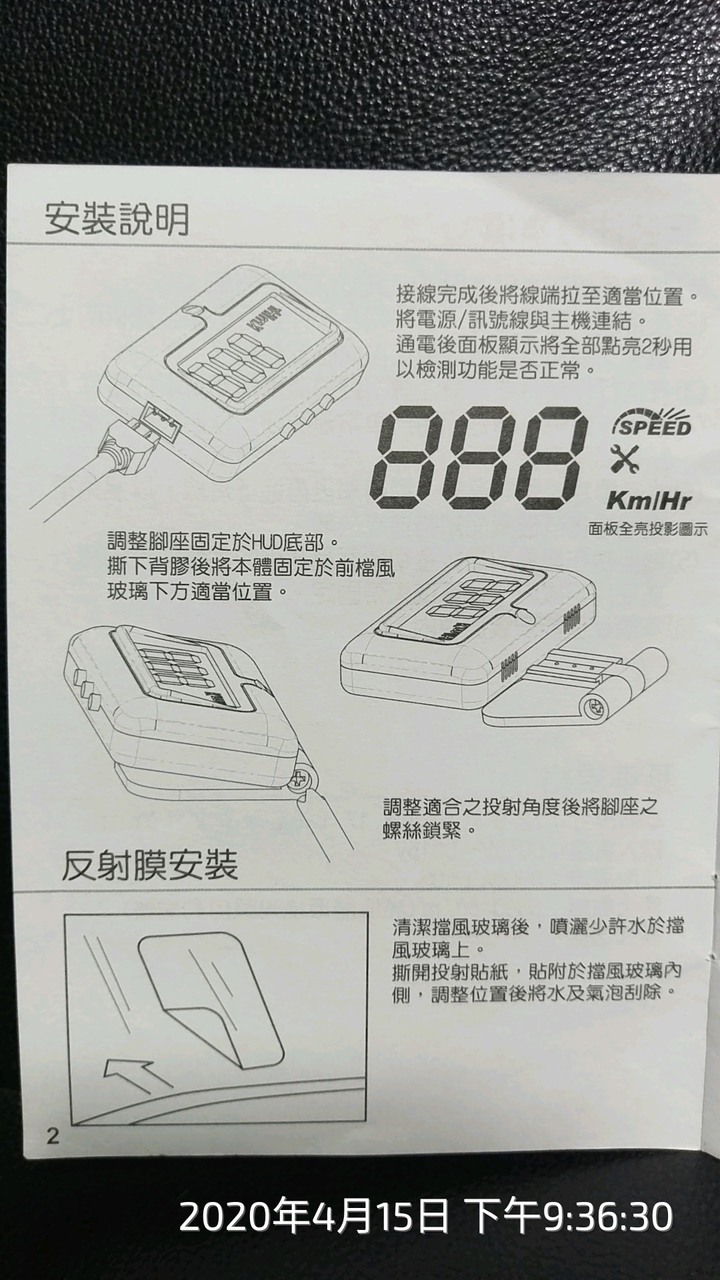

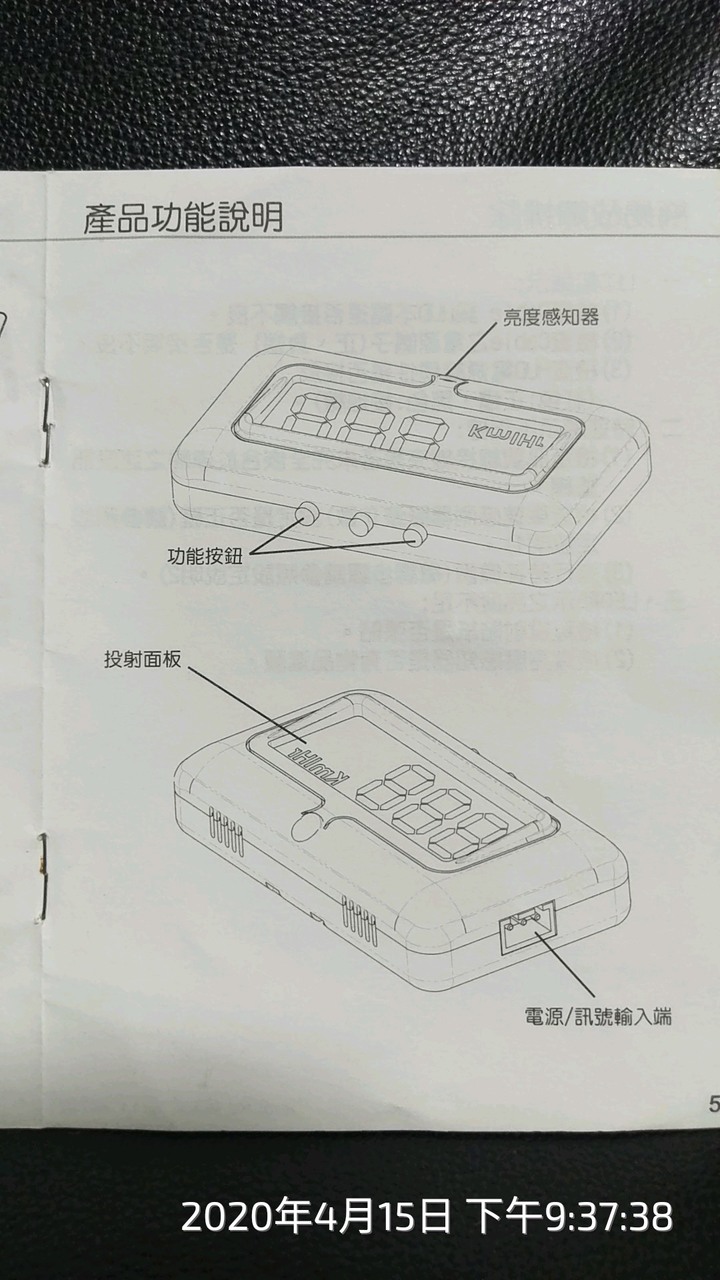

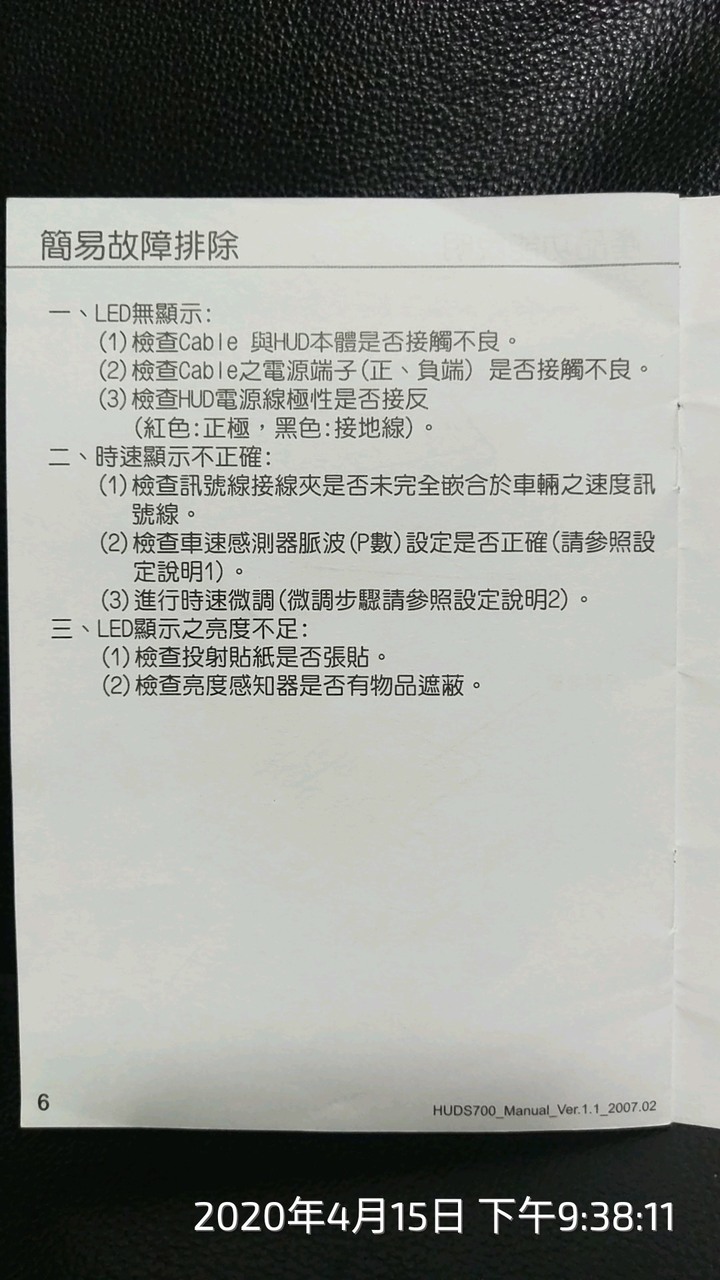

1515151515151515

d8715100

d8715100
個人積分：69分
文章編號：77214496

69分

樓主

2020-04-15 22:12

蟲爸爸 wrote:
1515151515151515...(恕刪)

謝謝大大!!!!!!!!!!
因為這HUD是別人送的，他也沒有說明書了，所以我才不知道接線圖!!
感謝大大神救援!!!!!

請問大大白色訊號線要怎麼接???
TIIDA 08年的車速訊號線在哪個位置?

蟲爸爸

蟲爸爸
個人積分：234分
文章編號：77216180

234分

7樓

2020-04-16 1:52

d8715100 wrote:
謝謝大大!!!!!!(恕刪)

抱歉,我只是剛好有同樣商品,所以有說明書,我也不會安裝!
