征服者 GPS-868 PCB電路板設計與元件使用

去年12/12號買的GPS-868 今天將機器從車上拆下來時後,天線接口一拉,結果GPS-868外接天線接口脫落,儘管保固期間螺絲孔還貼有保固日期,但是本著 NB硬體設計十年的經驗,毫不猶豫的將機器拆解,發現了幾個問題,外接天線PCB Layout為DIP件,但是實際上件的元件確為SMD type,焊錫四個角落只有薄薄一層,根本無法應付拉扯的扭力與力道,這樣的SMD元件與PCB DIP layout是造成外部天線插拔時後脫落原因,Footprint 與實際元件不合,再觀察此PCBA,許多元件都是使用人工上錫,甚至此片PCBA還有re-work 一條藍色跳線從二級體跳到另外一顆二級體後與另一顆元件接著,re-work 與人工生產只要品管控制得宜這兩點都是可接受,但是 DIP layout用SMD元件 將會有許多消費者遇到跟我相同問題,錫如果上的不夠多就有機會造成元件脫落,請製造商注意電路設計以外,也要考慮消費者使用造成 元件脫落的可能性,上班後將會自行換成DIP件避免往後插拔天線後天線接口脫落情況再度發生.






SMD&DIP的差別

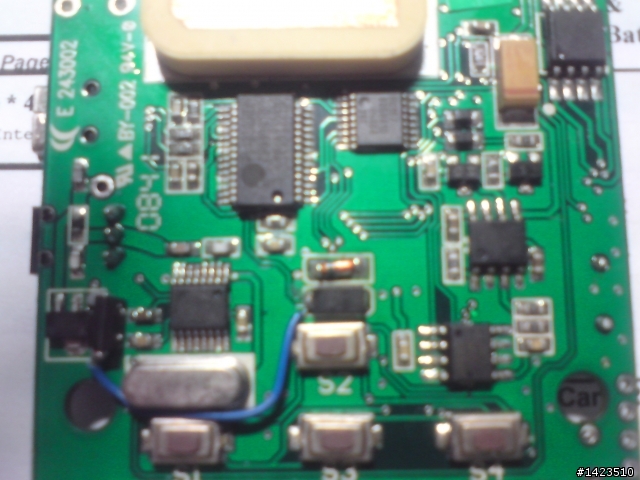

上面的re-work 跳線
