SOLIDWORKS 工業繪圖電腦

chih410

chih410
個人積分：4分
文章編號：82949582

4分

樓主

2021-09-10 15:51

SOLIDWORKS 繪圖電腦，請問各位前輩推薦，預算不超過6萬為主 🙏

(1) 目前朋友推薦規格如圖
(2) 不準備連上網路

(3) 至少可用個5年跑繪圖軟體順暢
(4) 穩定工作不出事，非常重要

(5) 繪圖卡打算買 NVIDIA RTX A2000，所以沒有入列在圖中

請問前輩是否有修正或是增加的地方，很久沒組裝電腦了，規格都看不太懂。
SOLIDWORKS 工業繪圖電腦

2021-09-10 15:51 發佈

文章關鍵字 SOLIDWORKS 工業繪圖電腦

教練我想星爆

教練我想星爆
個人積分：1851分
文章編號：82949609

1851分

2樓

2021-09-10 15:54

-主板推這張，供電擴充都更佳
-現在超頻記憶體太貴不推，而且效能提升極小
-電供750即可，EVGA在折價
-機殼除非特別要求我不推靜音的，特別對於高階電腦，散熱會差一點。盡量選擇網孔前板的

hanksu21

hanksu21
個人積分：129分
文章編號：82949631

129分

3樓

2021-09-10 15:57

像solidworks跟pro-e這種繪圖軟體不用買太好的顯卡, RAM買高一點, CPU用好一點就行了, 除非你是工業設計師要rendering算圖

57803167

顯卡中階即可,CPU時脈與DIMM真是重點

2021-09-10 16:08

chih410 樓主

所以這張單要怎麼修改會好一點呢?

2021-09-10 16:08

Bestuyejess

Bestuyejess
個人積分：1257分
文章編號：82949891

1257分

4樓

2021-09-10 16:23

你要用SOLIDWORKS 畫什麼東西..才是重點吧??

熱流??
塑膠??
鈑金??
模具??
有要渲染嗎??
要應力分析嗎??

chirle

chirle
個人積分：2977分
文章編號：82950554

2977分

5樓

2021-09-10 17:25

(2) 不準備連上網路 --> 哈~~ 用神秘版本哦~

美樂舒跑

美樂舒跑
個人積分：318分
文章編號：82950825

318分

6樓

2021-09-10 18:00

如果要大多用CPU渲染就選5950X
你選5900X 多半還會輸3950X 以CPU渲染來說
時間就是金錢
以工作來說 CPU到頂比較好
一下就賺回來了

neoq0120

專業~~，工站作級，不能省，這是生材器俱，選合用及投入對的點，打個比方：載貨當然可以開超跑法拉利、藍寶堅尼，也可以是合用的vovol、賓士出的大卡車來搬~~

2021-09-11 10:05

撿到國中生

撿到國中生
個人積分：1761分
文章編號：82953556

1761分

7樓

2021-09-11 2:11

長時間高效能工作用機如果不是很在意靜音問題可以考慮大網孔的機殼會輸是些~

DKS2000

DKS2000
個人積分：2536分
文章編號：82957912

2536分

8樓

2021-09-11 16:13

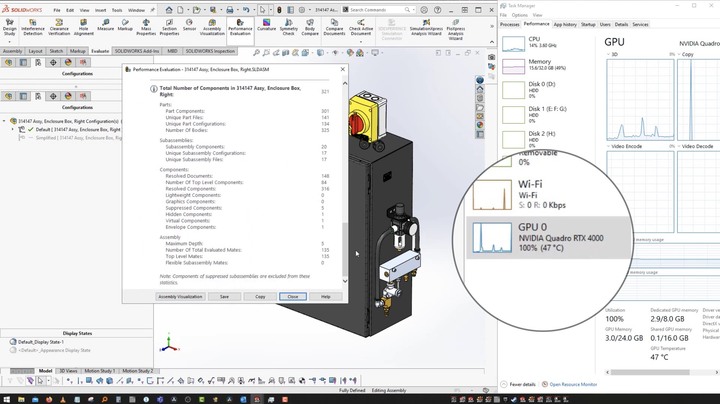

用過繪圖卡後就回不去了

Zoom in/Zoom out還好
Roll View就很有感覺了

RTX4000

點我看大圖

neoq0120

太放毒了啦，不過板主的圖剛好可以對樓主小解說，cpu、記憶體、顯卡、SSD的關連，晚些空檔在上來po回樓主^^

2021-09-11 17:42

neoq0120

neoq0120
個人積分：232分
文章編號：82962604

232分

9樓

2021-09-12 10:08

chih410 wrote:
SOLIDWORKS(恕刪)

樓主好(拍謝廢話可能超多~)

1、工業用：穩定、多工效率、攤還成本
(載貨當然可以開超跑法拉利、藍寶堅尼，也可以是合用的vovol、賓士出的大卡車來搬~~)

2、運算單元(樓主顯卡已定，此談CPU)
基頻高、快取大(指l2、l3)、bost均穩就好4.3~4.5上下(bost只有單~雙核，真要優化請會調的調4~6核bost同頻)
(不要去想單~雙核5G~5.5G BOST，廢熱會比4核bost 都4.3~4.5G來的高及耗電並多工效能會差，因為這是長時會作的固定工作，高溫只會把cpu及主板等壽命減短，自己pc或你就是公司老闆，可以讓生產流程隨時停工，損失個幾10以上的錢不在些限內

3、記憶體
時脈高+cl底，合適的運算時脈32xx~38xx(極限4000，但最好不要)，cl16~cl20
必須雙通道(最好是四通道，不過不是每張主板都能插滿)
打個比方(貨車擬)：不談任何因素，32G 3200~XXXX CL16~20
容量 = 載貨頓數、時脈 = cc數、cl = ecu(電腦)、單通道 = 1人+1車+單車道、雙通道 = 2人各1車+雙車道
cl18 = 原廠電腦、cl16 = 改裝優化電腦

同條件：32G 3200 CL18 VS 16G*2 3200 CL18 => 2人各1車+雙車道+ 16頓3200cc車，此組優勝

不同條件：32G 3200 CL18 VS 16G*2 3200 CL16 => 2人各1車+雙車道+ 16頓3200cc車+優化ecu，此組優勝

不同條件：32G 3200 CL18 VS 16G*2 3600 CL18 => 2人各1車+雙車道+ 16頓3600cc車，此組優勝

不同條件：32G 3200 CL18 VS 16G*2 3600 CL16 =>2人各1車+雙車道+ 16頓3600cc車+優化ecu，此組優勝

不同條件：16G*2 3200 CL18 VS 16G*2 3200 CL16 => 2人各1車+雙車道+ 16頓3200cc車+優化ecu，此組優勝

不同條件：16G*2 3200 CL18 VS 16G*2 3600 CL18 => 2人各1車+雙車道+ 16頓3600cc車，此組優勝

不同條件：16G*2 3200 CL18 VS 16G*2 3600 CL16 => 2人各1車+雙車道+ 16頓3600cc車+優化ecu，此組優勝

不同條件：16G*2 3600 CL18 VS 16G*2 3600 CL16 => 2人各1車+雙車道+ 16頓3600cc車+優化ecu，此組優勝

4、所有軟體載體：ssd
ssd 是提升 I/O速度，讀取、寫入；單一大檔寫入快(16G)、小檔細數組成的大檔(共16G)寫入就是慢
寫入在高到無極限，多細檔寫入還是提升小小小有限~~
為什普級的pcie gen3 都配在2xxxMB/秒~3xxxMB/秒，打個比方，有個遊戲2K場景10bit，單圖200MB, 動態連慣+全開最高運算下變800MB好了，佔了ssd的3分之1(由2400MB例子)載入流量 => CPU => 顯卡 vram
又或著4K場景10bit,單圖1G, 動態連慣+全開最高運算下變2.2G，也還好沒炸掉(不過目前沒這種遊戲吧)

ssd大多使用在讀取~，當然它能高 > 剛好 > 低；以往消費平台沒有cpu通道直連硬碟，現在有了，不用怕讀寫掉速~~，若同時要多工，選3xxx的夠用，要超多工，系統和軟體分開裝在不同張pcie gen3 ssd，ssd緩存才不易吃滿產生高溫，不過這時建意cpu通道的m.2裝軟體，系統裝在晶片通道(不過你買TRX就有2 port CPU通道的m.2，或選主板pcie插槽扣除顯卡有多配給一條cpu通道16x或4x插座的型號主板，用pcie 轉m.2的轉板插在16x或4x的cpu通道，較省錢)

當然gen4 ssd 好^^

Jeffhan

Jeffhan
個人積分：140分
文章編號：82963081

140分

10樓

2021-09-12 11:09

建議：CPU時脈選高的為主，4核八時序的即可（除非樓主想要跑渲染，那麼越多核心越好），記憶體建議32G基本，RTX A2000選得好，它內含的6G繪圖記憶體非常適合初階使用，CAD軟體主程式建議安裝在PCI-e 的SSD 上執行效率會更好，其它的硬體配置就依樓主的預算自行運用了。
另外強烈建議自行加購3dconnexion 的3D滑鼠，對於繪圖構圖的效率上會達到事半功倍之效。

neoq0120

專業，這顆鼠拿來ps、ai、lr 也超好用的^^

2021-09-12 11:44
