處理器 CPU Intel Core i3-540 3.06GHz/4M快取/1333/支援HT技術(K0版本), $3550 ★ 熱賣 Intel i3/ i5 雙核系列，1156腳位，內建顯示晶片(CPU:32nm;GPU:45nm) 1 3550
主機板 MB 精英ECS H55H-I/RGB+HDMI/Mini-ITX/適用HTPC多媒體藍光播放機, $2850 ★ Intel 1156腳座/Intel H55/H57晶片/DDR3/超強合板內建顯示功能 1 2850
記憶體 RAM 金士頓 DDR3 4G-1333單支 ~hynix顆粒~, $1200 ★ 熱賣 DDR3記憶體-1333/1600單支 1 1200
內接式硬碟 HDD 日立2.5" SATA2 500G 7200轉 16M(HTS25050A9A364), $1880 ★ 2.5"筆記型SATA 1 1880
--
假設以上組合 配上AOPEN S110 這樣的小機殼 不知道行不行呢?
◆厚度2mm鋁合金材質
◆拆卸式裝置架設計
◆內部防護鐵片隔離散熱
◆適用於所有 mini-ITX 主機板
◆橡皮邊緣可避免割傷電線
◆支援 Slim 光碟機及一顆2.5吋硬碟
本商品規格
＊機殼材質：Type : 2.0mm Aluminum
＊尺寸規格：Compatible with Mini ITX motherboard (17x17cm)
＊磁碟機安裝槽：2.5" HDDx1, Slim ODDx1
＊尺寸：83.8x193.8x197mm (3.2L)＊淨重：1.23 kg (w/o power supply)
＊容積：3.0 L
＊電源解決方案：Mini DC to DC board + External AC Adapter (65W, 90W optional)
＊保固：一年保固
--
爬文有看過S110的開箱 但CPU非是用I3..
爬文也看到I3整機平常大約耗電50W左右~~S110的90W變壓器應該足夠應付
就不知道裝上去 夏天 熱量會不會過高
目前看到用I3組HTPC的機殼似乎都比這大 起碼都S150起跳
似乎還沒看到有人用S110組I3的HTPC阿
seed ma-280b2 機殼
h55n-usb3 itx主機板
i3 540
直插式DC TO DC POWER
150W變壓器

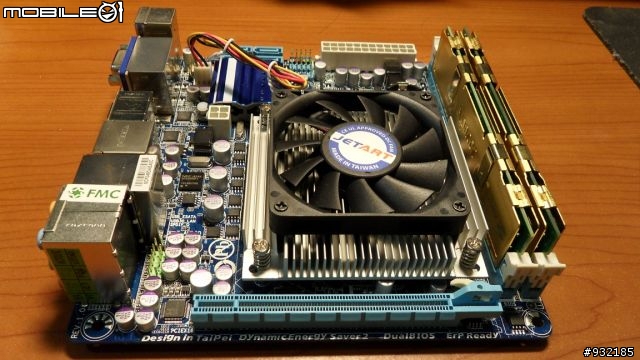

疊疊樂

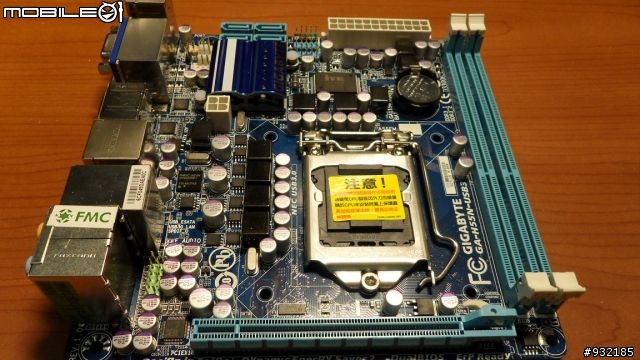

技嘉h55n-usb3

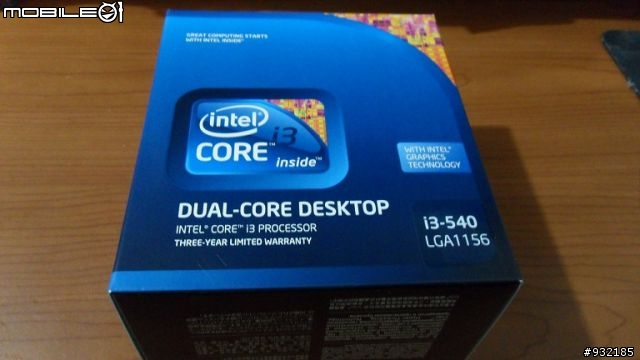

INTEL i3 540

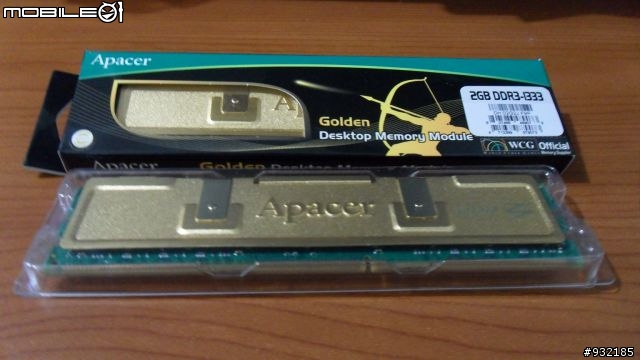

DDR3 2G*2

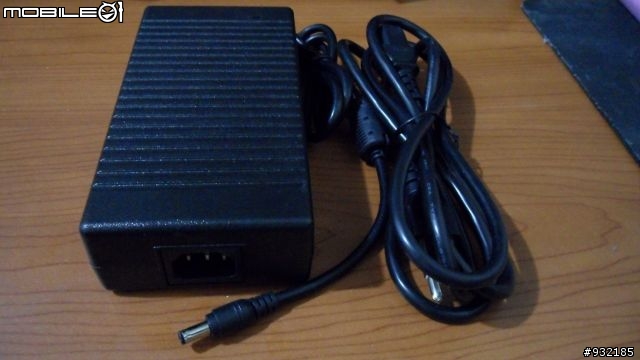

150W變壓器

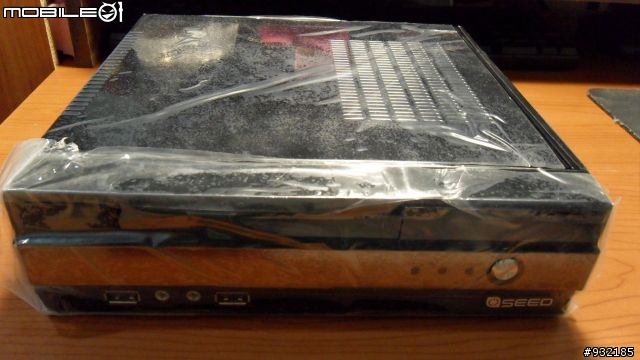

seed ma-280b2 機殼 2.8L
合體

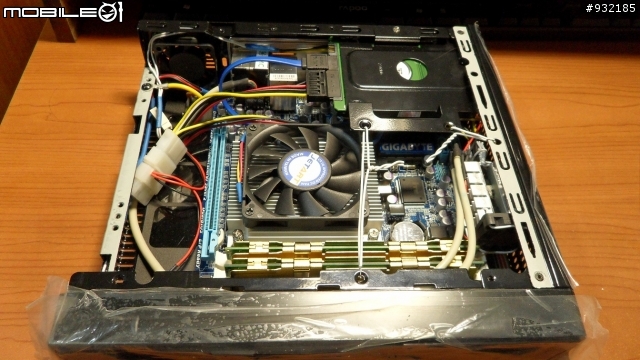

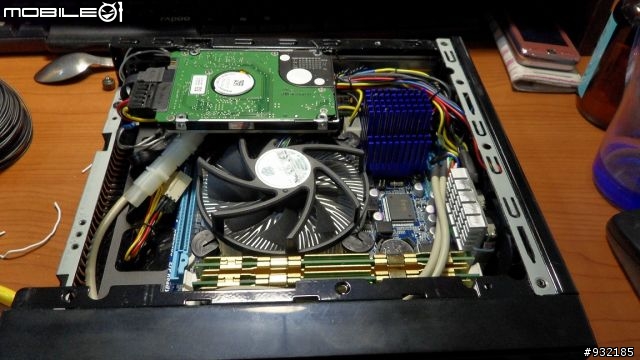

這張是之後拍的，CPU風扇有換過了！裝入機殼中...硬碟用單蕊線綁一綁 囧...

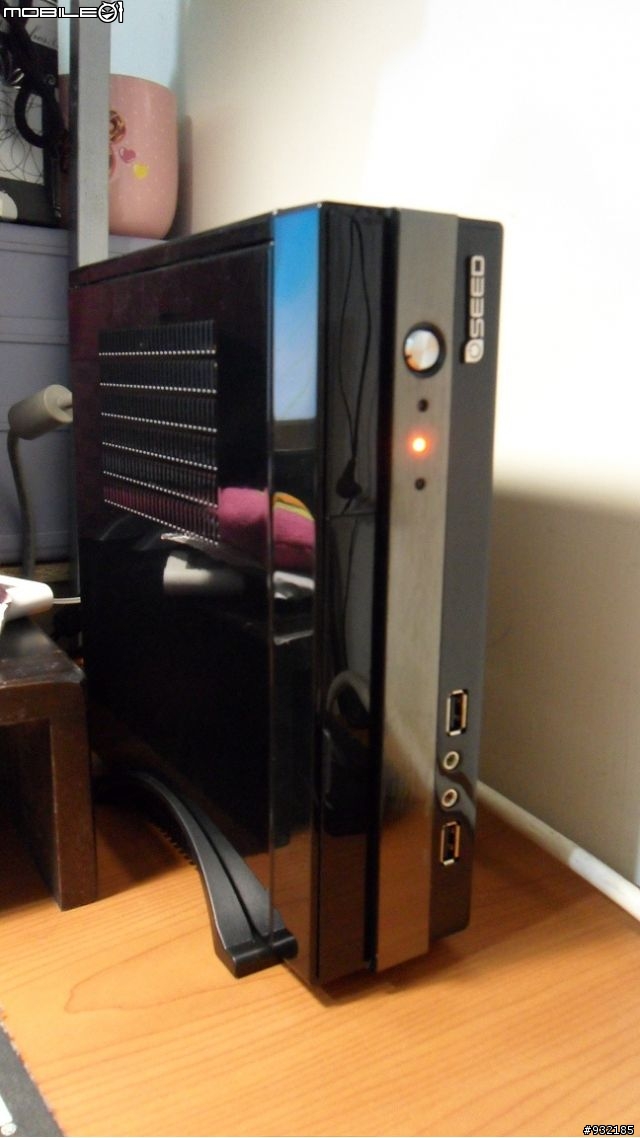

合體完成...

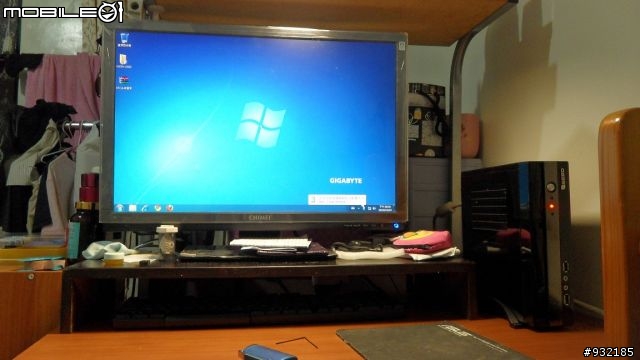

上機摟！
之後使用勾錶測試計算
待機約30~40W
燒機一小時(燒CPU)約80~90W
溫度方面
待機約23度
燒機約50度左右
機殼原來就有一個5公分的風扇~
機殼頂部另外加裝了兩個6公分的風扇和一個5公分的風扇！
沒加裝頂部的三個風扇前，上個網CPU溫度就40幾度了！
cloude12 wrote:
你可以參考我的htp...(恕刪)
感謝大大分享~~~
你這個機殼比S110還矮耶 .. 還矮了2公分
Dimension 227 x 215 x 64mm
整體大小好像比s110還小 只有2.8公升
請問上網CPU 40度 是指冬天的時候嗎??
不知道那五公分的風扇會不會很吵呢?
再問一下 你CPU風扇是用薄型風扇嗎?是否可以透露一下用哪個風扇呢？
＞＞硬碟用單蕊線綁一綁
請問這是你自己這樣綁 還是機殼沒法鎖硬碟？
謝謝囉～
=======
PS :在官網看到
Ｑ 我可以更換更高瓦數的外接式變壓器嗎？
Ａ 可以，由於MA-280B2/S2內建的DC電路板最高支援到100W，可視需求選配原廠的40W/60W/90W外接式電源變壓器。
－－－
官網說他可支援到１００Ｗ 怎麼大大你可以用１５０Ｗ阿？？
game999 wrote:
感謝大大分享~~~你...(恕刪)
上網cpu40度是在去年10月的時候，那時候還沒有很冷哦！
因為手放在機殼頂部的散熱孔都沒有熱風出來
所以就在機殼頂部加入風扇
風扇為6*6*1 兩個 、5*5*1一個，有試過沒辦法塞三個6*6*1的風扇，
三個風扇皆沒有鎖，不過剛好可以卡在主機與機殼之間，超剛好！
在機殼頂部加入風扇後，機殼內的對流整個就變好了，
溫度也就降下來了~~
不過噪音也蠻大聲的
3個風扇本來12v的都降成5v還是蠻大聲的！(還在找解決方案.....)
我並沒有使用機殼所附的DC電路板
DC電路板是另外買的
在y拍搜尋「直插式」即可找到！
這個直插式的DC電路板有一個缺點就是上面的ic會過熱
所以當時就加減黏了一塊散熱片上去
硬碟的部份，機殼是有附鎖的支架，
不過因為我之後換的cpu風扇比較高所以沒辦法安裝
只好用綁的~~

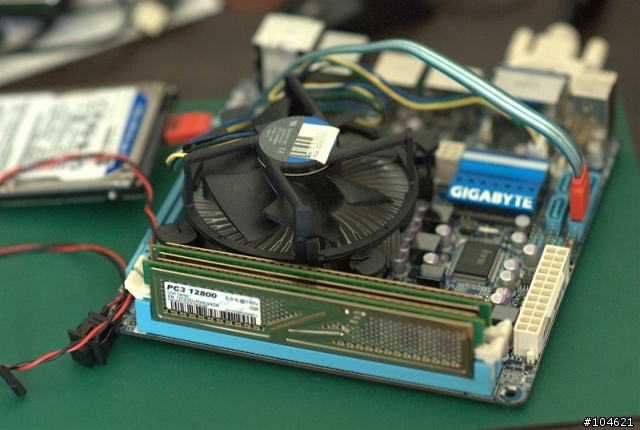

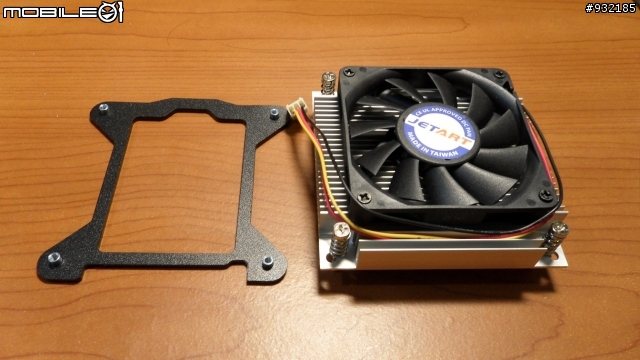

之前的cpu風扇是這款
這款cpu風扇比較矮，但因為沒有該風扇沒有溫控，太吵，所以換了一款有pwm的！
換cpu風扇的時候沒有重新上扇熱膏，重上過後溫度應該會再降個一兩度吧(希望)
因為少兩個鎖點所以用兩條白色的單蕊線綁

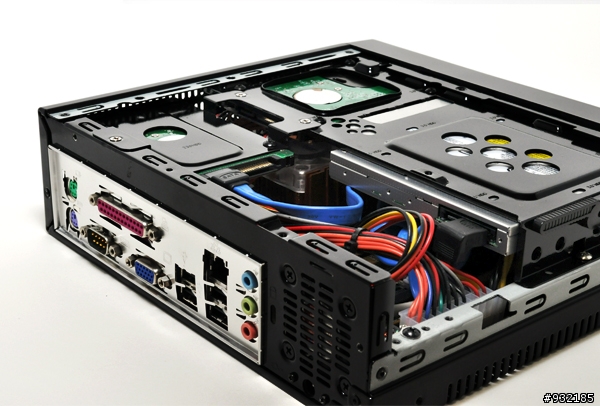

原本的機殼設計應該是這樣的~hdd*2、slim光碟機*1
借官網的圖..

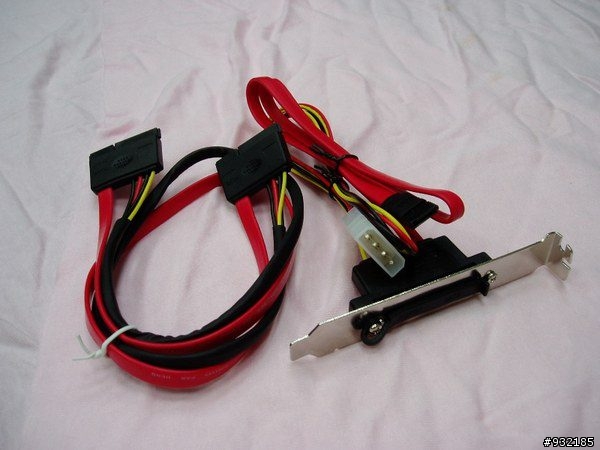

因為也沒辦法裝光碟機，所以在原本光碟機的位置綁了一個SATA擋板，
