ASUS UX330U 筆電風扇更換紀錄
最近筆電突然出現異常的嘎嘎聲,剛打開的時候還好,不過等到負荷較大的時候就會發生
雖然想要無視,不過就開始會有一道熱度慢慢從鍵盤上方蔓延過來
感覺上有一股再不處理隨時都會爆給你看的氛圍

抱著筆電到台中的皇家,工程師說風扇的確會有這樣的問題發生
但因為已經過保並缺料,這次喝了杯咖啡就回公司了

因為有替用的筆電可以帶出門辦公
原本想說也差不多時間該換一台新的,不過這台使用起來感覺上沒有覺得不順暢或者其他小毛病
趁著在公司的時候就把壞掉的風扇更換過來
更換難度不高,這邊簡單做個紀錄,想說之後有板友遇到相同問題的時候也可以考慮自行更換喔....

STEP.1 購入風扇&螺絲起子(米字)
ASUS UX330U 筆電風扇更換紀錄
風扇以筆電的型號去搜尋即可,DELTA製的好貴阿
雖然購入風扇的時候有附上一隻米字螺絲起子,但是卻不能用XD

之前也有換過手機平板零件的經驗,翻到了一隻合用的
建議到抱到電子材料行或者五金賣場確認
也可以在網路賣場直接跟賣家確認後再購入

STEP.2 卸下螺絲(整齊排列!)
ASUS UX330U 筆電風扇更換紀錄

ASUS UX330U 筆電風扇更換紀錄

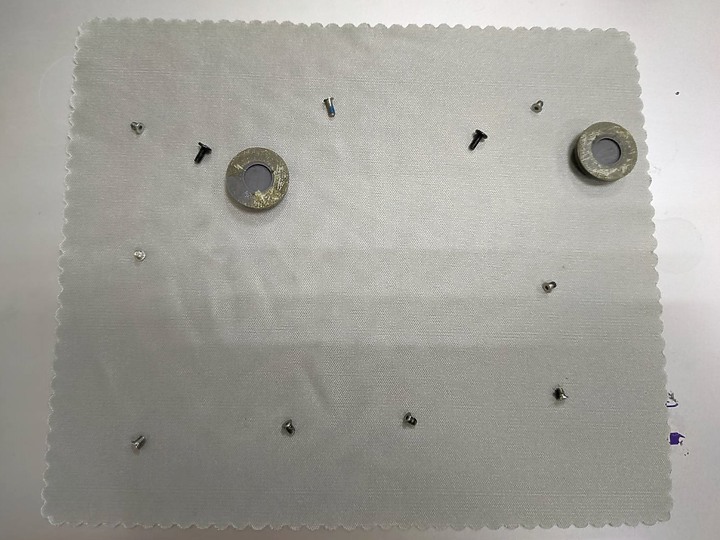

螺絲有大有小,鎖回的過程如果搞錯會很麻煩
卸下螺絲的過程務必依照各個螺絲的位置做好排列

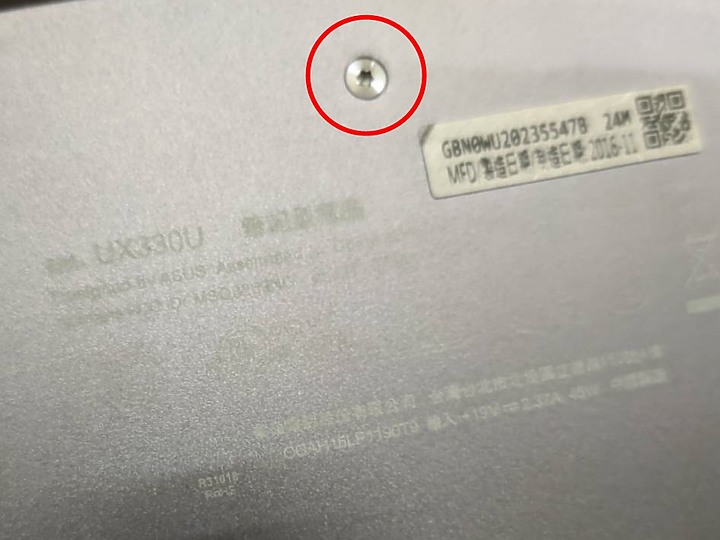

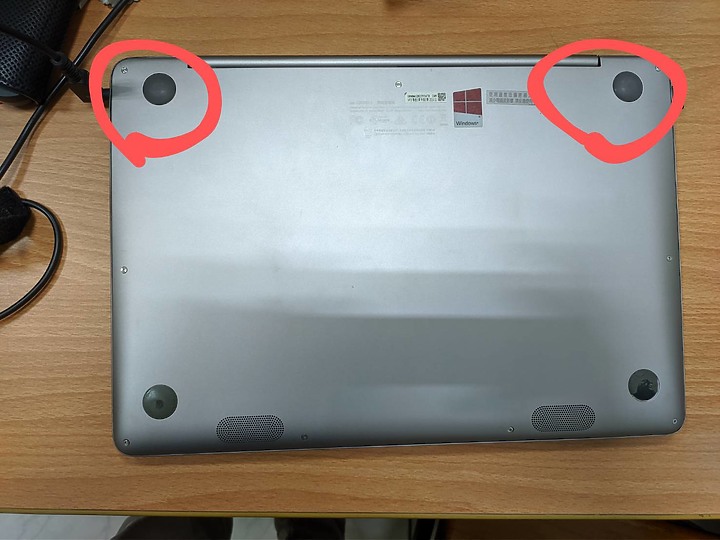

另外上方的兩個橡膠墊摳下來以後會看到裡面還有螺絲
全部的螺絲都有卸下的話要分離底殼是很容易的,千萬不要硬扳

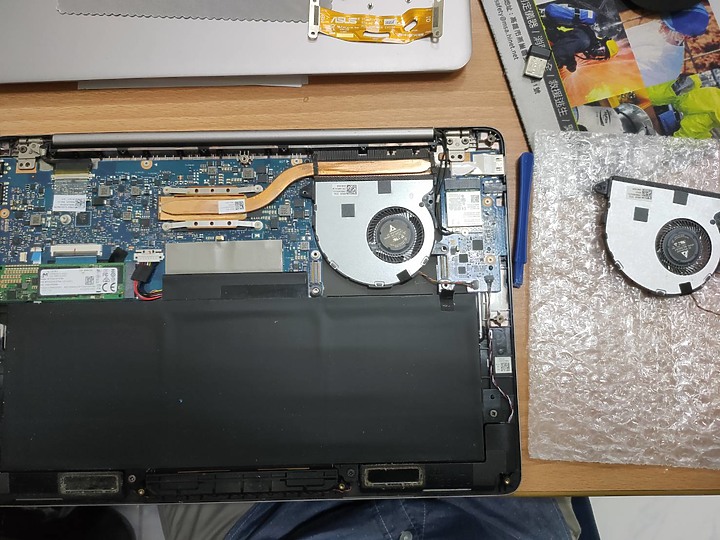

STEP.3 更換風扇
ASUS UX330U 筆電風扇更換紀錄

ASUS UX330U 筆電風扇更換紀錄

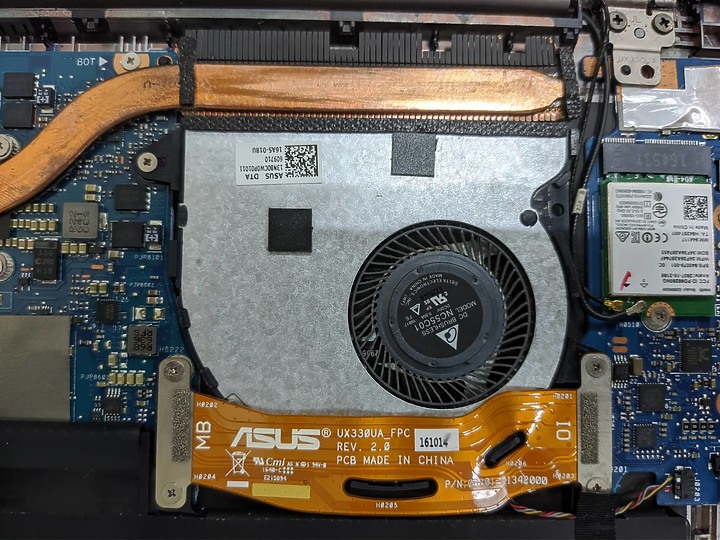

更換風扇要拆卸的螺絲不多,要注意的部分就是螺絲很小,要特別收好
然後連接線很細,拔下或者新品裝上的時候要特別小心不要扯斷


【後記】

ASUS UX330U 筆電風扇更換紀錄

更換以後使用約兩個禮拜的時間,確定異音已經不再出現

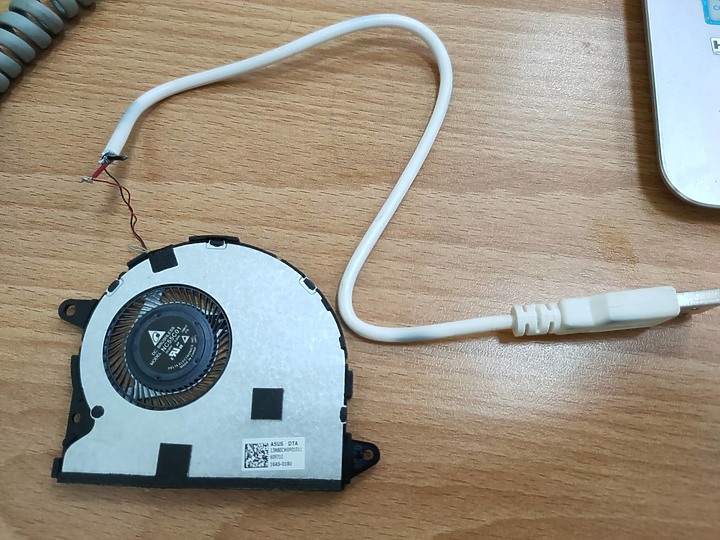

看著舊的風扇躺在桌子上,好奇心之下改裝成USB線供電,看看這個怪聲是怎麼發生的
查詢了一下,這類的離心風扇因為大都是油封軸承(Sleeve Bearing)
內部的潤滑油被離心力甩出以後就容易發生這樣的問題
噴了點WD40以後恢復正常,但是不用一天的時間又會回到這樣的狀態
看起來應該是黏度高一點的黃油會比較合適,不過點進去的難度有點高就是了....
2022-08-23 11:01 發佈
330U撐好久,我的330CA止滑軟墊已經碎了QQ
hung_alex wrote:
330U撐好久,我的330CA...(恕刪)


軟墊碎掉小事啦,風扇嘎嘎叫不作動比較讓人困擾
joyce3aj

這種情況很常見,用久了風扇軸承擴孔了,所以你轉起來會晃發出聲音,你加了油脂只是填裡了擴孔,讓它比較不晃,相對的轉速已經變慢了,所以這種直接換顆新的最實際,加什麼油都是無效的。

2022-08-25 9:30
風扇運轉過程內部的潤滑油有可能沿著定子軸心排出
但現在的油封軸承馬達電機已經很少會使用到撥油劑來對應

就拿筆電來說好了,大量訂單的供貨價格被壓得很低,沒有偷工減料已經算是有良心
更何況還要增加成本跟工時來做另一道防護作業
firstwanted wrote:
風扇運轉過程內部的潤滑油有可能沿著定子軸心排出

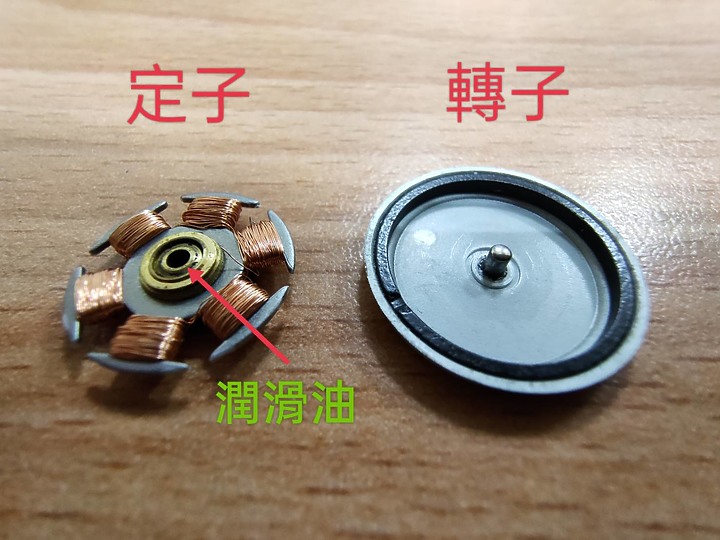

試著拆得更細,只是葉片已經碎掉....
轉子跟定子分別是指這兩個對吧
仔細看轉子軸心周圍還真的有點油漬的痕跡耶!
我也有一台acer swft 5發生一樣的問題
印象中拆開看也是DELTA製的風扇
對軸心倒一點針車油放了半天
異音發生的頻率有明顯降低,就這樣勉強撐了快一年的時間
感覺上又要找時間拆開再點一次了
Ghostwriter

非專用的WD40會洗掉油脂,不是拿來潤滑的[冷]

2022-08-29 10:37
chrisabbie
chrisabbie 樓主

被洗腦太深[笑]

2022-08-29 11:19
chrisabbie wrote:
這種情況很常見,用久了風扇軸承擴孔了,所以你轉起來會晃發出聲音,你加了油脂只是填裡了擴孔,讓它比較不晃,相對的轉速已經變慢了,所以這種直接換顆新的最實際,加什麼油都是無效的。


所以first大說撥油劑是正確的解方,不要讓潤滑油漏出風扇壽命就能大幅提升對嗎
有拆開後發現要防止潤滑油漏出的範圍滿小的,成本不會提高太多才是
peekaboo1107 wrote:
我也有一台acer swft 5發生一樣的問題
印象中拆開看也是DELTA製的風扇


chrisabbie wrote:
所以first大說撥油劑是正確的解方,不要讓潤滑油漏出風扇壽命就能大幅提升對嗎
有拆開後發現要防止潤滑油漏出的範圍滿小的,成本不會提高太多才是


台灣品牌的筆電用的散熱模組比較常見的大都是DELTA(台達電)、FCN(立致)、SUNON(建準)這三種
採購量大且成本受限,能有這樣的良率表現已經算是相當不錯
使用量真的不大,但要專門為了撥油劑再多準備一道製程,多一道工時
換取這幾%的良率提升感覺上是划不來的
chrisabbie
chrisabbie 樓主

也得等到有需要明顯做出差異化來爭取高階產品的競爭優勢的時候才有可能用到了吧

2022-08-29 11:17
大腸一號

貴一點的廠牌如DELL出機搭風扇會是Ball Bearing沒漏油(失油問題),噪音小耐用度相對好但成本會高不少

2022-09-03 22:31
firstwanted wrote:
貴一點的廠牌如DELL出機搭風扇會是Ball Bearing沒漏油(失油問題),噪音小耐用度相對好但成本會高不少


風扇種類
查了一下,滾珠軸承的建議在40℃以上的環境運作
有人知道是什麼原因嗎?
chrisabbie wrote:
這種情況很常見,用久了風扇軸承擴孔了,所以你轉起來會晃發出聲音,你加了油脂只是填裡了擴孔,讓它比較不晃,相對的轉速已經變慢了,所以這種直接換顆新的最實際,加什麼油都是無效的。


最近心血來潮收了幾張礦卡來當作紀念
發現其中有一張真的出現您提到的擴孔問題
一樣是潤滑油露出,但軸心已經嚴重偏離正中央
導致風扇運作的時候已經不只是異音,還會有劇烈的震動發生
在持續震動下,散熱片跟GPU間的密合度變差
開始出現了礦卡常見的溫度異常跳動問題
即便點入新的潤滑油也會在很短的幾天後出現相同的問題

這樣的問題在更換新風扇後就獲得解決
