請問這是NB主機板上的什麼零件？

niennien

niennien
個人積分：0分
文章編號：22506890

0分

樓主

2010-09-19 23:22

05年製造的ACER小狗機TravelMate 3002因為過熱主機板爆炸了

無法開機.按電源沒反應.接上ac變壓器後,變壓器上的綠燈一直在閃,用電池也無法開機

問過維修nb店家,送修要3500起跳

換主機板要5.6K起跳

修起來不太划算,不如買新的

so 想要自己自己diy惡搞一下.....

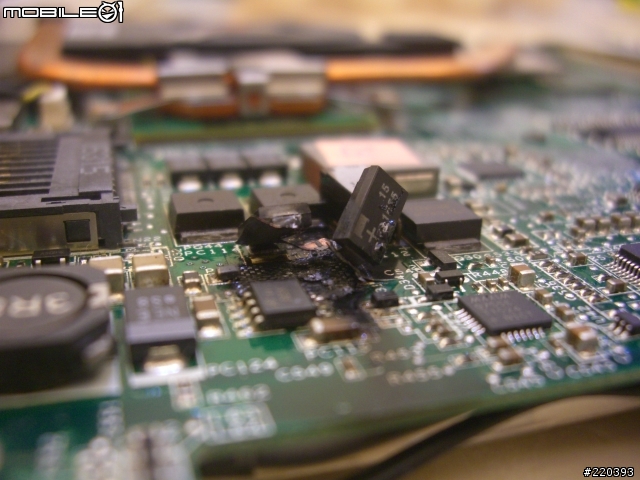

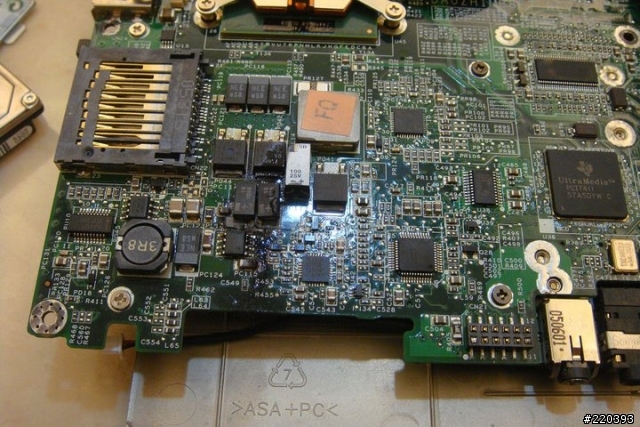

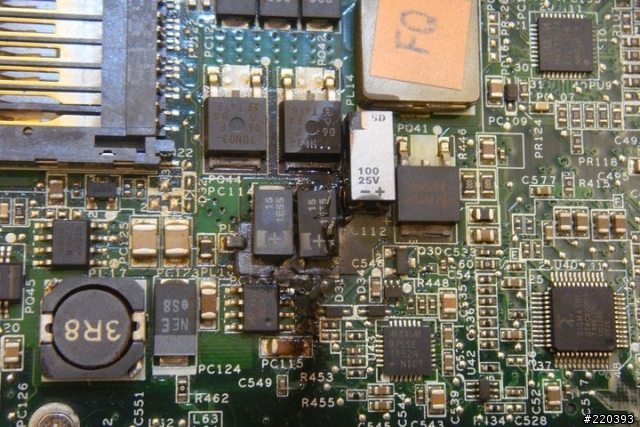

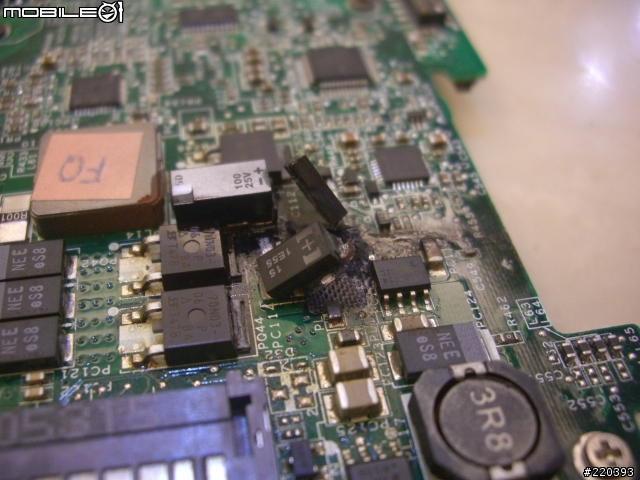

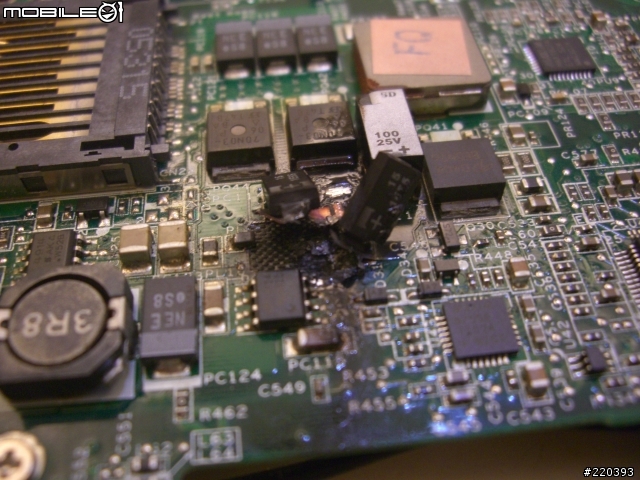

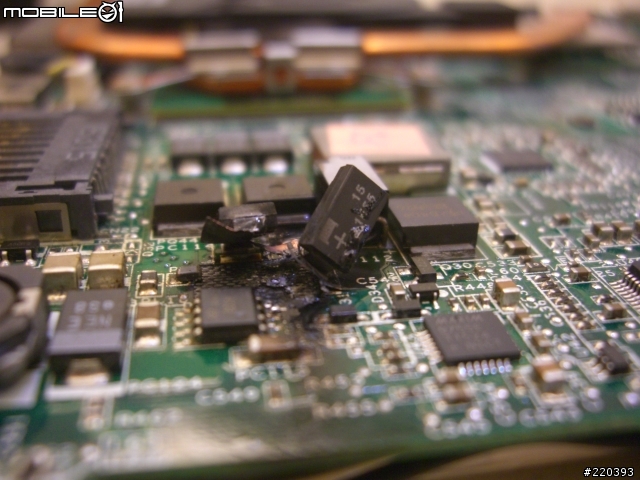

想問一下這2顆是什麼零件？？

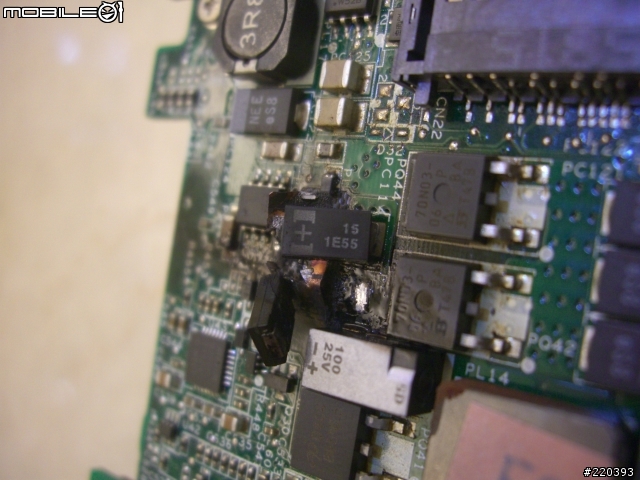

黑色的長方體,上面寫著15 1E55,兩隻腳,一邊有標正極
請問這是NB主機板上的什麼零件？

請問這是NB主機板上的什麼零件？

這是電容嗎？

我拿電表量,兩隻腳是導通的....
請問這是NB主機板上的什麼零件？

請問這是NB主機板上的什麼零件？

請問這是NB主機板上的什麼零件？

請問這是NB主機板上的什麼零件？

請問這是NB主機板上的什麼零件？

請問這是NB主機板上的什麼零件？

請問這是NB主機板上的什麼零件？

請問這是NB主機板上的什麼零件？

是電容嗎？我想牽兩條ok線到外面外接大電容@@
如果主機板中間夾層沒燒穿....搞不好還可以惡搞成功XDDD

2010-09-19 23:22 發佈

文章關鍵字 NB主機板零件

Cool 奇

Cool 奇
個人積分：4分
文章編號：22508581

4分

2樓

2010-09-20 0:27

那小東西好像是薄膜式電容
通常電容炸了,其他小東西也會應為電流不穩也有損壞
看樓主板子的線路都炸開了,應該是凶多吉少

小小丹尼
個人積分：0分
文章編號：22508699

0分

3樓

2010-09-20 0:32

是電容沒錯
直流下應該是開路
不會是短路
明顯地
你的電容炸開了
我覺得後面應該有東西也會遭殃

不過用到過熱會炸開
也滿驚人的

claymath

claymath
個人積分：100分
文章編號：22512178

100分

4樓

2010-09-20 8:57

鉭質電容...
你先把電容解掉...怕trace+PAD會不會也燒掉了...你這樣會不會沒辦法自己搞...

BB~

BB~
個人積分：7分
文章編號：22514180

7分

5樓

2010-09-20 10:27

建議直接帶著東西去電子材料店吧!
不過,挑大一點的店喔!
因為有的店貨沒那麼齊.

只是爆了那顆電容,其它地方應該也有傷到.
先換了,再測試看看囉!

yangcom

yangcom
個人積分：23分
文章編號：22518033

23分

6樓

2010-09-20 13:14

先不就電子零件是啥討論，我光看到板子上的編織層都出來了就覺得應該沒救，

外層線路應該有被燒斷了，而且範圍這麼大，難保不會有導通孔燒斷路，如果要救還是換張主板吧！

怕你忙到頭來是白忙一場。

工作時我全力以赴，盡心盡力！冒險時我全神貫注，亦步亦趨！攝影時我無憂無慮，輕輕鬆鬆！

S.T

S.T
個人積分：201分
文章編號：22526820

201分

7樓

2010-09-20 18:12

零件好找, 但你的板子情況不樂觀...
線路有沒有斷?
零件焊得回去嗎?
其它零件被打壞?

沒線路圖...測到暴喔...

niennien

niennien
個人積分：0分
文章編號：22545254

0分

樓主

2010-09-21 11:35

換板子要5K.6K起跳阿~~~

現在隨便一台1萬的小筆電等級都比這台好~~

so 已經沒打算要修復了....才想自己土炮修修看....XDD

已經有98%的打算要買新電腦了@@

感謝大家的回文~~~如果我土炮成功在上來貼貼照片,,,哈....

CCL

CCL
個人積分：80分
文章編號：22551319

80分

9樓

2010-09-21 15:27

樓主啊, 看來很不樂觀.
一大片表層線路都燒壞了,
就算拉水管到外面也不一定接到對的點.
那附近有些trace 都毁了啊.

但還是祝您土炮成功. XD

niennien wrote:
問過維修nb店家,送修要3500起跳

啥, 還有人敢修 ? 以前收到這類板子, 只能回客戶, 報廢. XD
