為什麼有的高階筆電無法以 Thunderbolt 3 輸出雙螢幕？ (第4頁)

靈鑽
個人積分：42分
文章編號：75536300

42分

樓主

2019-11-23 13:43

風雅之狂 wrote:
網路上的部落客與3c...(恕刪)

成本考量也是別人說的啊～
參考 PTT 其他人的推文囉～

就像大大說電路板空間不夠，以及有做市場調查，所以為了其他東西犧牲掉一條 DP ALT 也是被包含在這裡頭的唯一解～

哎唷，我措辭不當～
不好意思啦～

因為我不是專業的，所以不知道大大之前的言下之意是不是指有其他成本更高的技術可以克服電路板和整體空間走線啊～

我是在詢問一個問題，至於為什麼沒買 MAC ，當然是因為我支持暈到死啊～

在影像設計界，很兩極啊～
不是 MAC 、Dell 真的就是容易觀感不佳～

感恩大大囉～
私心其他未來有機體可以不要犧牲這條通道回報你

風雅之狂

風雅之狂
個人積分：245分
文章編號：75539121

245分

32樓

2019-11-23 19:32

靈鑽 wrote:
成本考量也是別人說的...(恕刪)

不要在撒尿牛丸了好嗎
不是都多放了其他功能了？
你還在腦補
你怎麼不說mac有空間問題
只能放TBT3其他功能都沒有
結論到最後
這就不是重點功能啊
你不會因為這個功能買mac啊
那誰會放？幫不了你

靈鑽

靈鑽
個人積分：42分
文章編號：75539654

42分

樓主

2019-11-23 20:28

風雅之狂 wrote:
不要在撒尿牛丸了好嗎...(恕刪)

？？？？？？？

好喔～～～～～～～

反正現在也只好就是靠 eGPU 了～～～～～

Damager

Damager
個人積分：6分
文章編號：75625713

6分

34樓

2019-12-01 9:24

靈鑽 wrote:
？？？？？？？好喔～...(恕刪)

前提提要:
差動訊號: 兩條線組成
DDI: TMDS + DDC
TMDS: 4 對差動訊號，所以有8條線
PCIe x4: 4個data線+1個clock，所以有8條線+2條線
Intel CPU 只有3個DDI
面板用掉一個DDI，看是由誰給

目前大多獨顯的廠商採用兩種設計方式
可切換與不可切換

可切換的方式
獨顯會把一組DDI接到CPU去，也會接PCIe x4給獨顯，CPU會拉一組DDI給面板
由driver去控制獨顯，要使用哪邊的訊號。
CPU是不能把DDI傳給獨顯之後，再請獨顯做運算的，因為DDI是已經編碼完成的訊號，解碼需要另外的IC處理，所以當使用獨顯的時候，CPU與獨顯之間的資料傳遞是採用PCIe x4。

不可切換
CPU接PCIe x4給獨顯，由獨顯接出DDI給面板

由上可知，如果要做到TB3的輸出，就需要另外的DDI連接TB3的IC
而且，USB type-c是可以正反插的，所以需要MUX做TB3訊號的切換，去對應訊號是從哪一面傳輸。這裡就是很多廠商會省錢的地方，因為把兩組TB3都接到同一組USB type-c這樣就可以省下MUX的錢，但是這樣就只能有一個USB type-c可以輸出螢幕。( 現在是否還需要MUX，我不確定，聽說最新Intel TB3的IC已經有MUX了 )

以上就可以知道，如果要螢幕輸出，要多少線了。更不用說，還要另外接出HDMI、WIDI這些功能了。

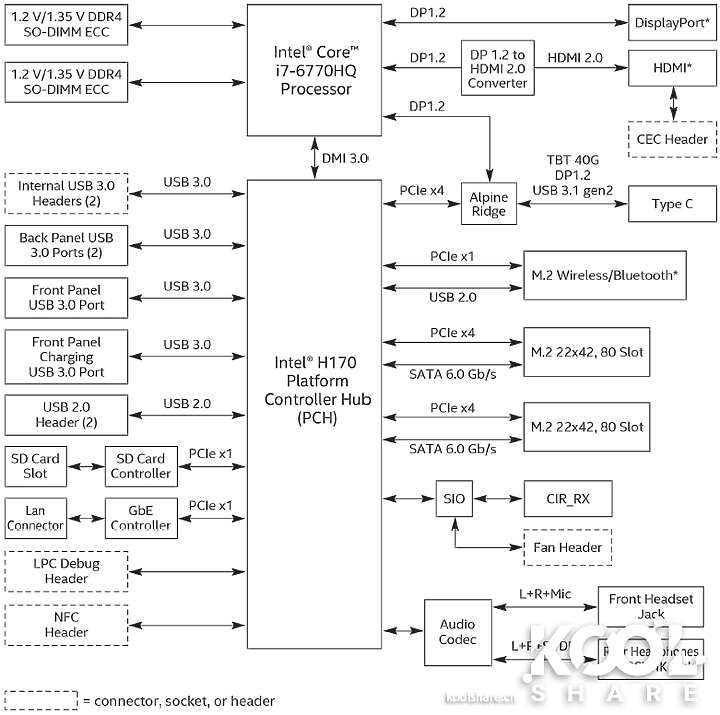

這是Intel網頁上的圖，可以知道Intel建議DDI用來做哪些事
點我看大圖

謝謝指教

靈鑽

靈鑽
個人積分：42分
文章編號：75643865

42分

樓主

2019-12-02 21:10

Damager wrote:
前提提要:差動訊號:...(恕刪)

OMFGGGGG!!!!!!!!!!!!!!!!!!!
太感謝大大了！！！！！！！！！！！！！
超專業！！！！！！！！！！
五顆星給您了QQ！！！！！！！！！

嗚嗚嗚嗚真的是認真感恩您願意這樣細心解說！！
門外漢如我也大概理解，並且能去爬文瞭解了！！

國內外網上一直都很難搜尋到這樣細部的說明。
因為我們門外漢沒對電子工程和PCIE線路以及端口電子訊號的協定有基本認識，所以都搞不太清楚如何理解，
今天看完前輩這樣的回答，我終於被解惑了！

（包括兩條TB3省料的方式XD........這真是太天才了XD....）

風雅之狂

風雅之狂
個人積分：245分
文章編號：75777037

245分

36樓

2019-12-13 21:18

靈鑽 wrote:
OMFGGGGG!!(恕刪)

看看又是一個不懂架構也沒搞清楚
得出一些鬼結論在到處誤導
首先MUX是必須的，管你想接幾組DP或HDMI，就算你不接DP或HDMI也要。
因為HDMI/DP根本不再MUX那邊
可以先去看MUX在TBT的架構裡面到底是在幹嘛的?放在哪?
不然結論都是錯的
然後再腦補是廠商想省錢當方向??
不要再以訛傳訛了
現在TBT3一直都是這樣的架構
直到下一代出來!!
獨顯什麼時候需要接一組DDI給CPU?
顯示卡只有接PCIE給CPU而已
你什麼時候看到DT有把顯卡的HDMI/DP接到主板上?
PCIE顯卡有 X8 X16
只是....高階顯卡沒有X4在設計的
得出這些結論真的很天才倒是真的
看來只有錯誤的資訊才能滿足認同感。

靈鑽

靈鑽
個人積分：42分
文章編號：75779338

42分

樓主

2019-12-14 3:35

風雅之狂 wrote:
看看又是一個不懂架構(恕刪)

嗚嗚嗚嗚
所以大大說MUX跟TB3只有接一條DDI無關喔>”<
好吧～又回到原點了QQ

風雅之狂

風雅之狂
個人積分：245分
文章編號：75781204

245分

38樓

2019-12-14 10:57

靈鑽 wrote:
嗚嗚嗚嗚所以大大說MUX...(恕刪)

連DDI是host 還是device 都搞不清楚的朋友
他整篇都是錯的你也看不出來
說你有真的在找專業論壇我是不怎麼信..
門外漢們都是先射箭再畫靶
實際情況就是這麼簡單幫不了你

靈鑽

靈鑽
個人積分：42分
文章編號：75781296

42分

樓主

2019-12-14 11:07

風雅之狂 wrote:
連DDI是host (恕刪)

因為論壇就像這裡一樣也都沒人說原因啊～
大家都是裝神秘～
或者怕說錯話～

靈鑽

靈鑽
個人積分：42分
文章編號：75781515

42分

樓主

2019-12-14 11:30

靈鑽 wrote:
因為論壇就像這裡一樣(恕刪)

後來就乾脆去參考別人分享的架構圖～
如果大家都能多貼這些該有多好～
消費者就能清楚知道自己筆電有沒有支援雷電3的雙輸出～

點我看大圖
