DIY升級舊NB PCIe Wifi 到新M.2 NGFF AX規格

近來NB Wifi卡已從Mini PCIe換成了M.2 NGFF規格(體積比較小)，所以想要升級機舊電腦不是直接換卡就好了。因網路分享不多，就把自己的經驗和大家分享。本人電腦為ACER V7-482 PG。

準備工作 1) 新Intel AX200網路卡 (左) 2) IPEX 1代轉4代轉接天線 (中) 3) Mini PCIe到M.2 NGFF轉接卡 (右) - 以上為網路購買 4) 事先在Intel網站下載驅動程式




安裝步驟:

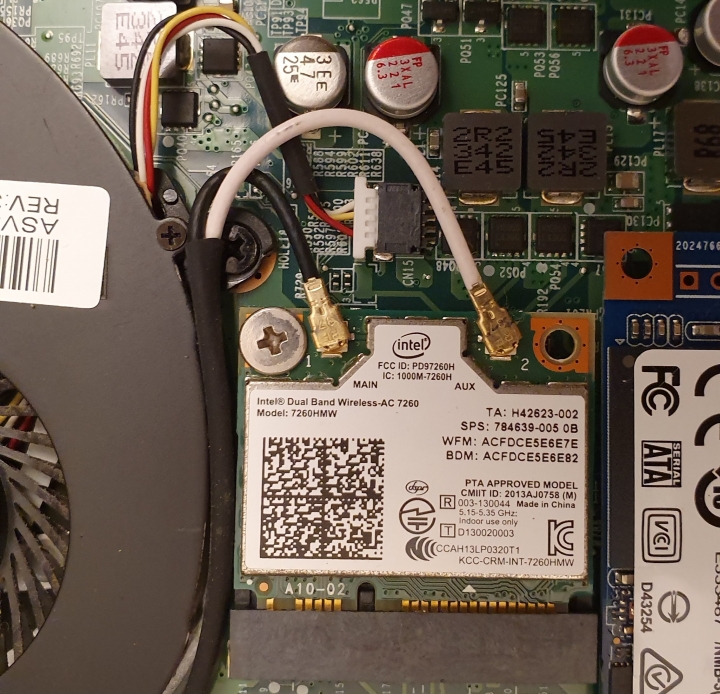

1) 打開機背將舊卡取下

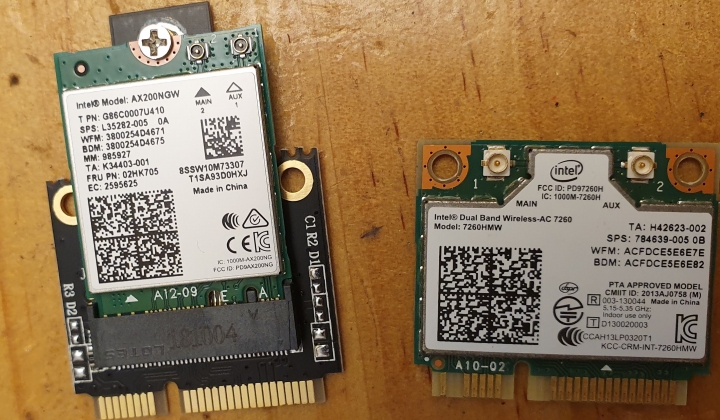

2) 把新卡裝載轉接卡上 (大小卡比較)

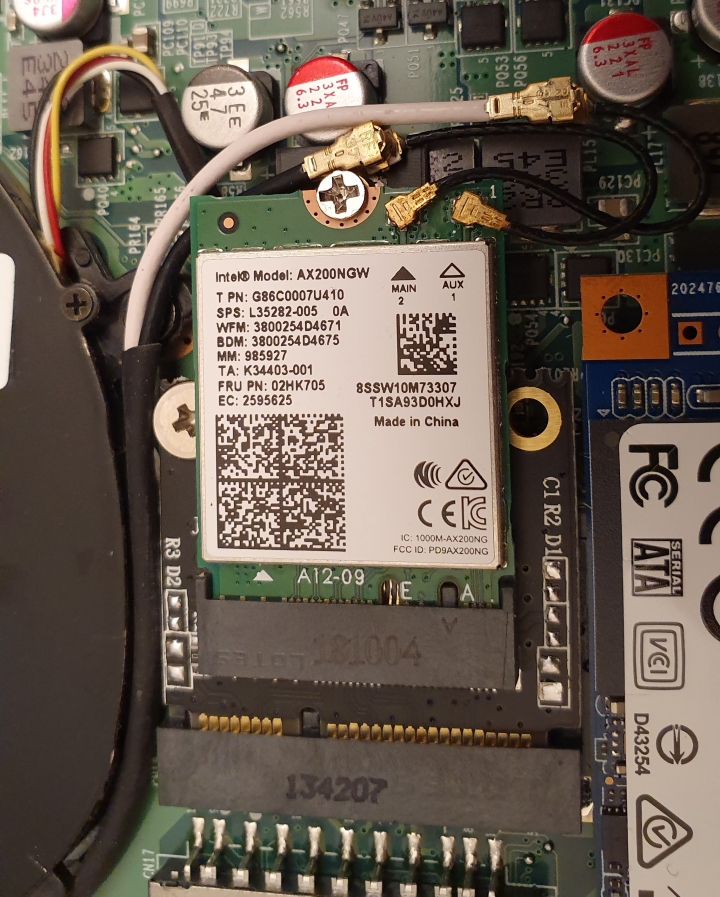

3) 轉接卡接NB主機板原本的位置。請注意這需要比只有Mini PCIe卡時高一些，另外也會比較厚。如果筆電空間不夠可能無法升級或把機背蓋回。

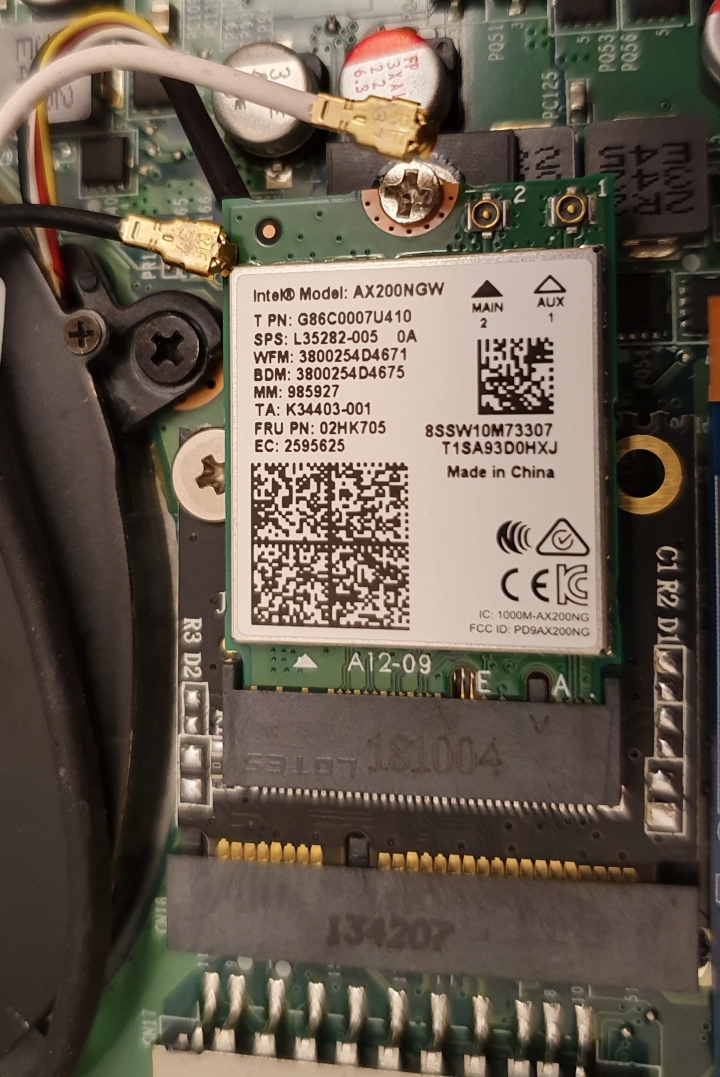

4) 舊天線接轉接天線在接到新的AX卡. 並將天線壓好




5) 開機後安裝驅動程式，測試連上Wifi網路




雖然手上沒有AX 等級router可以測試，但看起來又突破6年的筆電極限，支援最新的Wifi規格嘍。但如果NB沒有足夠的空間或是HP/Lenovo鎖卡機，可能無法使用以上方式升級。

謝謝指教。
