我是走跳江湖賣藝的大尾
相信不少朋友應該在9月的時候
聽到了一件蠻炸鍋的事
之前一直無法維修的FaceID點陣投影器
它竟然可以維修了
剛開始這群人搞的神神秘秘的
連怎麼維修的方式都不願給人知道
不過這種事怎麼能少了我來湊熱鬧呢
根據我到處偽裝明查暗訪
維修點陣的方式有兩種
一種是更換外掛晶片的排線
另一種則是直接用可程式晶片來取代原機晶片
在了解的過程中順便偷學一下
兩種方案呢我都會準備
不過晶片方案的機器先到
所以就先分享晶片方案的維修實記
今天的主角iPhone X
很明顯的 "提示高一點低一點" 點陣進水損壞
把點陣投影器拆出上儀器檢測
會造成熔斷的原因不外乎進水
或者是更換電池或液晶時
手指頭去摸到點陣投影器
導致靜電擊穿點陣內部晶片
在動手術之前要先靠儀器做加密解綁的動作
把加密的KEY碼取出
以便轉移到新的晶片

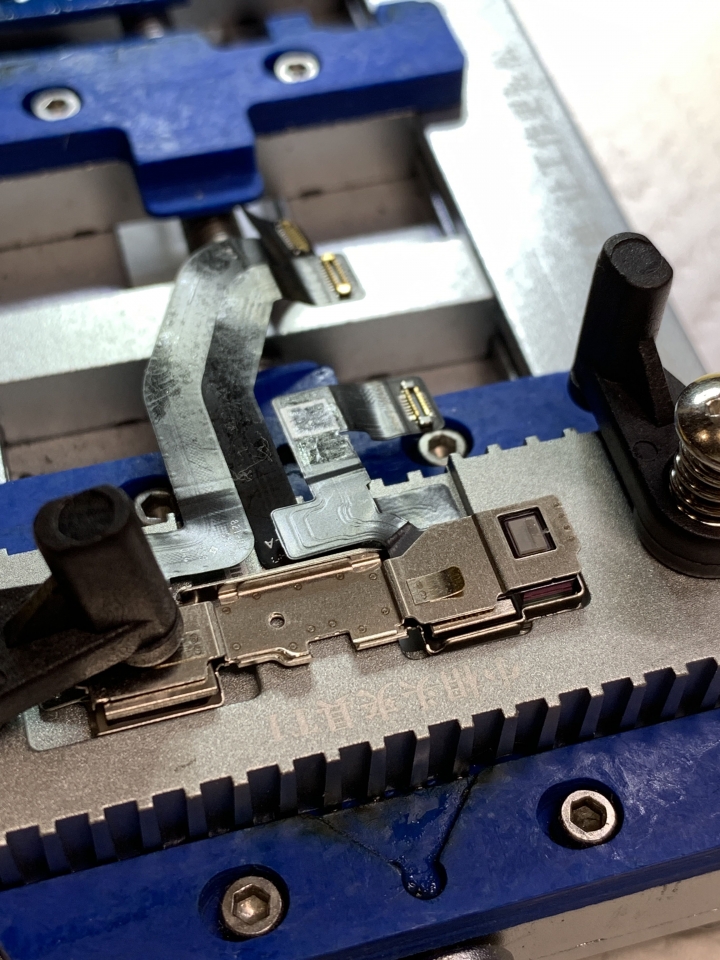

解綁完準備上手術檯開工

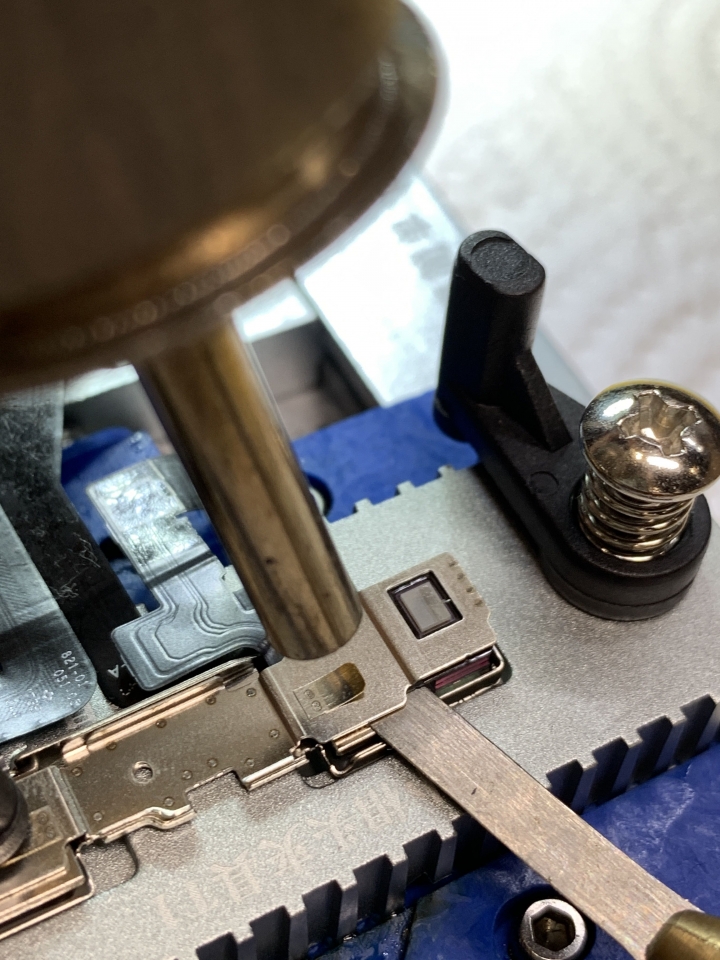

鐵架不切開直接做無痕拆解
這樣才會看不出有維修的痕跡
一氣呵成的拆出
這就是稜鏡下投影器本體
順便檢查一下集光透鏡有無刮傷
這顆黑色就是有加密的IC
把它剷的一乾二淨
整理一下焊點準備上IC轉接片
因為要把12腳晶片轉成20腳晶片
所以這轉接片格外重要
轉接片焊好準備下一動
焊加密晶片時順便把電感和電容補上
這個時候已經差不快完成了
重新把晶片做加密綁定的動作
電腦忘了截圖下來
先借用廠商的圖片來示意一下
綁定完再上儀器檢測是否正常
四個區塊都會發光
接下來就是比較難的貼合
要對的非常準
不然又會出現 高一點低一點
貼合完成準備上機測試

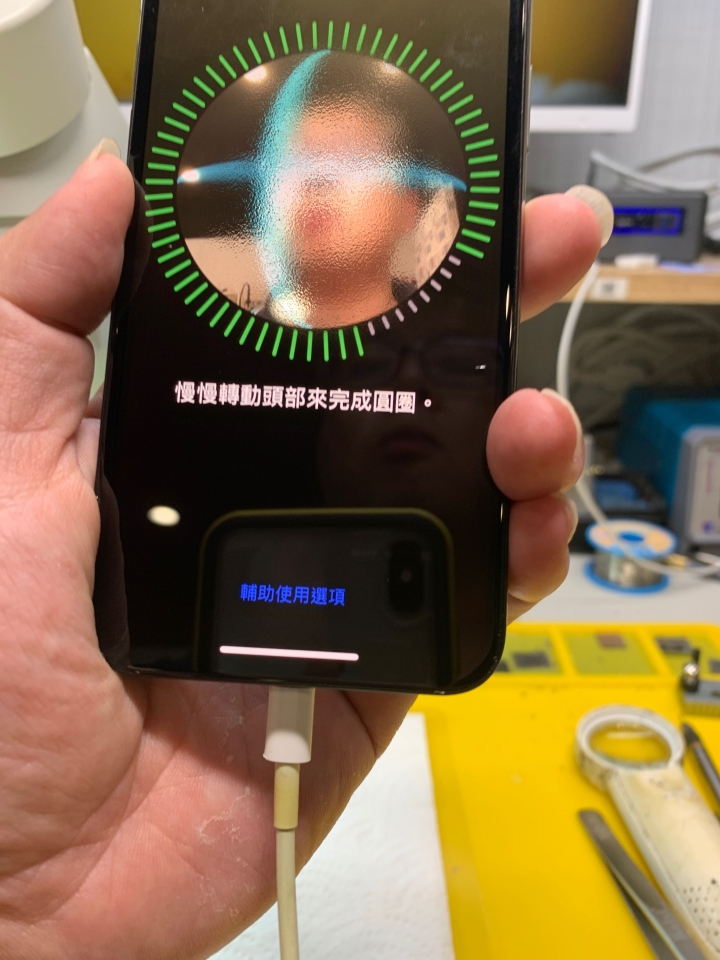

FaceID正常開始錄人臉了
點陣投影器維修成功
維修到這也告一段落
晶片方案蠻考驗維修人員的技術
一有個閃失就要重來
開始入門的成本也還算合理
不過後期應該會有更簡單便利的維修方式
現在呢就先暫時湊合著用吧
反正iPhone12 也是有FaceID
PS.大家千萬要記得它不防水，別再拿去水龍頭下洗手機....
