有人研究過無線充電線圈擺放位置的相對效率嗎

fz280

fz280
個人積分：1612分
文章編號：76040722

1612分

樓主

2020-01-04 18:51

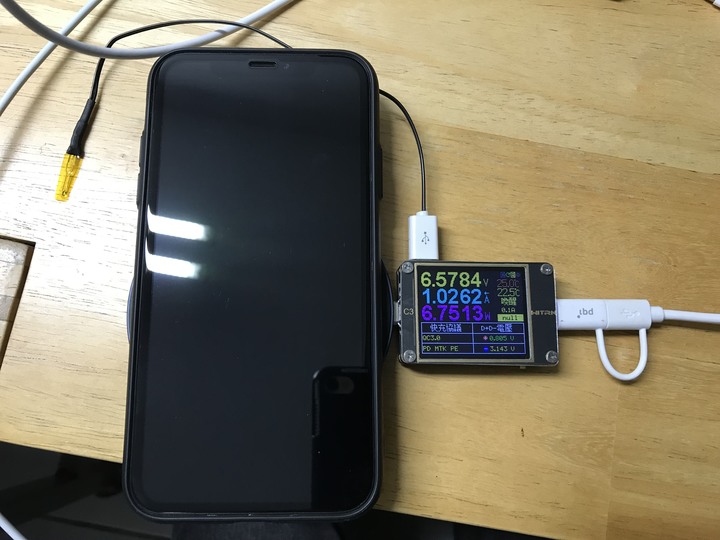

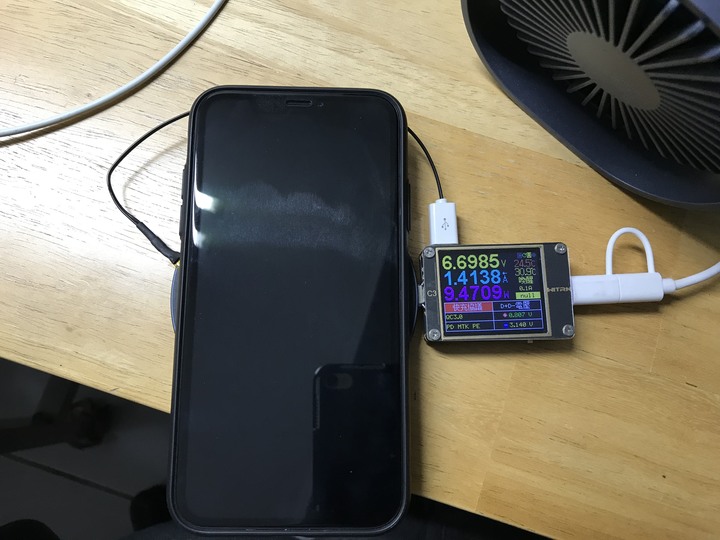

先上圖

可以確定的是
Iphone的無線充電線圈是位於機身正中
理論上充電盤如果擺同樣位置
效率應該最好
但是往上移靠近鏡頭，輸入端的功耗從10W上升到12W
因為無法測試iphone接收的電流
姑且假設瓦數越高，iphone可能越接近7.5w
又試了往下移動，瓦數直接掉到6w

所以，小米這款無線充電盤到底該如何擺呢？

2020-01-04 18:51 發佈

文章關鍵字位置無線充電線圈效率

Su Min Zhen

Su Min Zhen
個人積分：14分
文章編號：76041920

14分

2樓

2020-01-04 21:07

擺到可以充不就好了！
為何要為難自己呢？
要效率好那就用快充吧⋯⋯

fz280

fz280
個人積分：1612分
文章編號：76042857

1612分

樓主

2020-01-04 22:46

Su Min Zhen wrote:
擺到可以充不就好了！...(恕刪)

我討論的範疇僅限於無線充電，謝謝您

這沒有為難不為難的問題
這是好奇心
你覺得我買type C的電流表會沒有PD快充嗎😂

housekeeper49

housekeeper49
個人積分：211分
文章編號：76043036

211分

4樓

2020-01-04 23:01

反正無線充應該只是為了方便把，有空就放上面，不會去在意那個速度差距

banco2716

banco2716
個人積分：2891分
文章編號：76043455

2891分

5樓

2020-01-04 23:43

你的想法沒錯
線圈沒對準一定會影響產生的電流
安培定律，電流和磁場距離成反比
如果你知道手機的線圈在哪
盡量對準最靠近當然是最有效率的

tank_li

tank_li
個人積分：167分
文章編號：76043547

167分

6樓

2020-01-04 23:52

無線充電規範中，要決定行動裝置取的多少功率是由接收端決定的，線圈間會有通訊協定在溝通。當你手機擺偏時，接收功率不足，就會要求發射端加大功率，你就會看到電流錶頭瓦數增加了，那其實是額外的功耗。對手機來看充進去是固定的瓦數，但輸入瓦數增加了，兩邊功率一相除，效率就變差了。

EJ257

EJ257
個人積分：244分
文章編號：76043563

244分

7樓

2020-01-04 23:53

fz280 wrote:
可以確定的是
Iphone的無線充電線圈是位於機身正中
理論上充電盤如果擺同樣位置
效率應該最好
但是往上移靠近鏡頭，輸入端的功耗從10W上升到12W
因為無法測試iphone接收的電流
姑且假設瓦數越高，iphone可能越接近7.5w
又試了往下移動，瓦數直接掉到6w
..(恕刪)

因為暫時無法測得iphone接收後轉換的電流......
所以,是否能先這樣理解,
充電盤功耗大未必代表"餵"進 IPHONE 的電流就一定大
搞不好只代表轉換效率下降了

如果不測出IPHONE 線圈轉換的電流,
暫時難解

另外
要固定負載來測,
好比說負載都是50 ohms(假設) 的狀況下去改變手機線圈在不同位置所測得的充電盤功耗
因為餵入電池的電流會隨著已進入的電量而改變
是吧

fz280

fz280
個人積分：1612分
文章編號：76043868

1612分

樓主

2020-01-05 0:35

因為以有線充電的經驗來說
最高，就是手機規範的上限

無線充電已知最高7.5W
但不清楚轉換效率
所以想了解12W是不是因為沒對準而增加功率，亦或者是線圈的中心

因為以中心偏上，瓦數增高
中心偏下，瓦數卻降低
理論上若是因為偏離而增加功率，為什麼往下卻是降為6W

米菲特

米菲特
個人積分：404分
文章編號：76044957

404分

9樓

2020-01-05 8:04

fz280 wrote:
先上圖

可以確定...(恕刪)

只是覺得有點自尋苦惱。別用得那麼辛苦啊！這不是當初蘋果的終止嗎？簡單就好。

fz280

fz280
個人積分：1612分
文章編號：76045462

1612分

樓主

2020-01-05 9:33

好怪喔，不懂可以不要回覆呀
怎麼嫌別人自尋苦惱
水平真差勁呢
