媽~網路有人賣iPhone 8Plus 只要二千,給我錢!

各位好,我是台灣黑手,黑手的黑,黑手的手,前兩天在某社團,有人問未來選擇蘋果手機的原因是什麼,我回答因為比較便宜,但對方似乎非常不能理解

就拿上個月來說....

應該是上週,我省吃儉用,拿者母親給我的零用錢,存了二張小朋友硬是買了下來




二千塊的 iPhone 8Plus 是長怎麼樣的呢,其實就是長這樣的.....

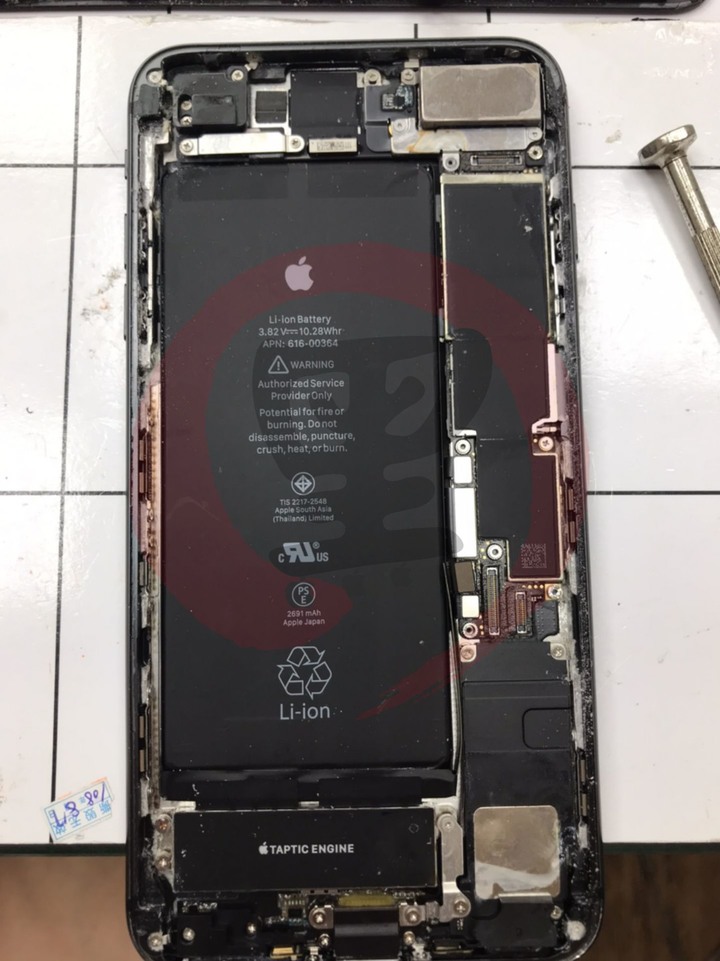

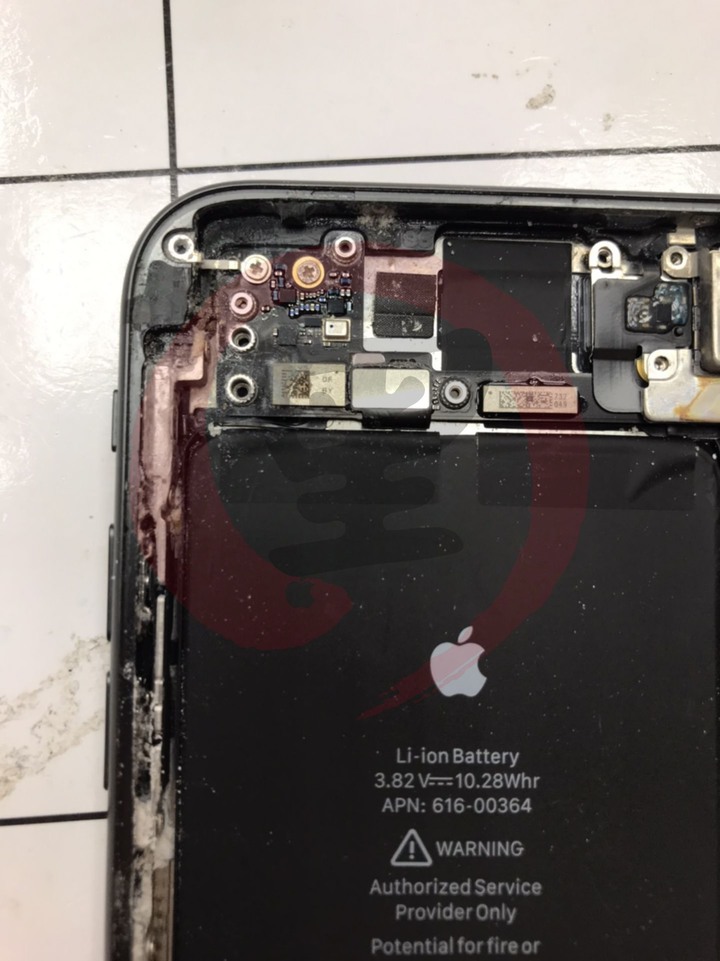

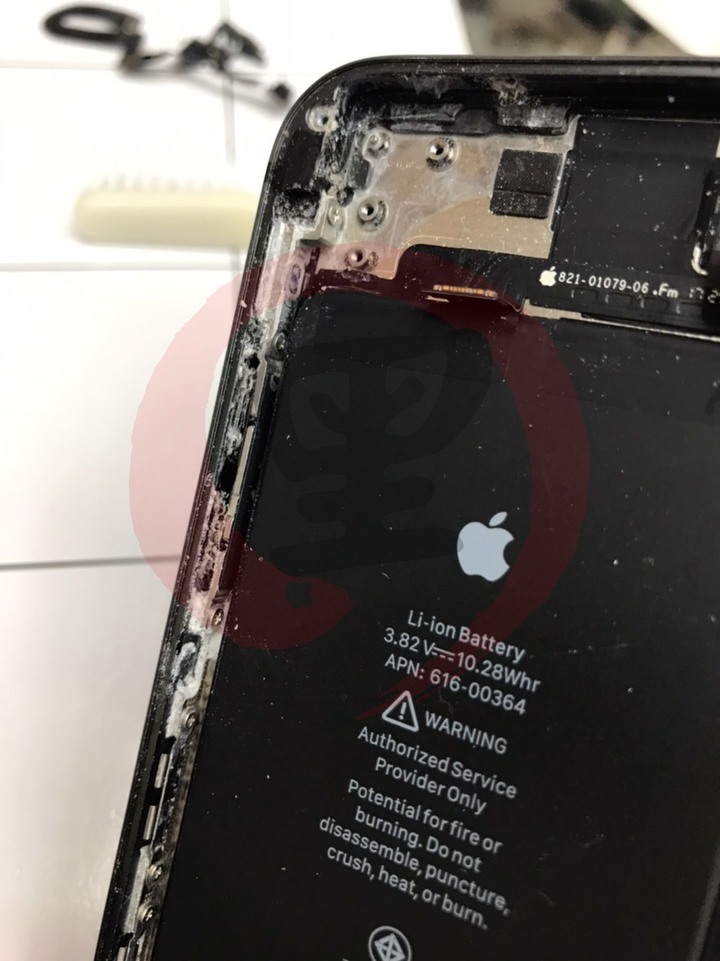

幾乎整個機殼都是!

塩!

都是塩!




不太像是稍微潑到那個感覺,應該是整隻都放到海裡拍海龜了吧!

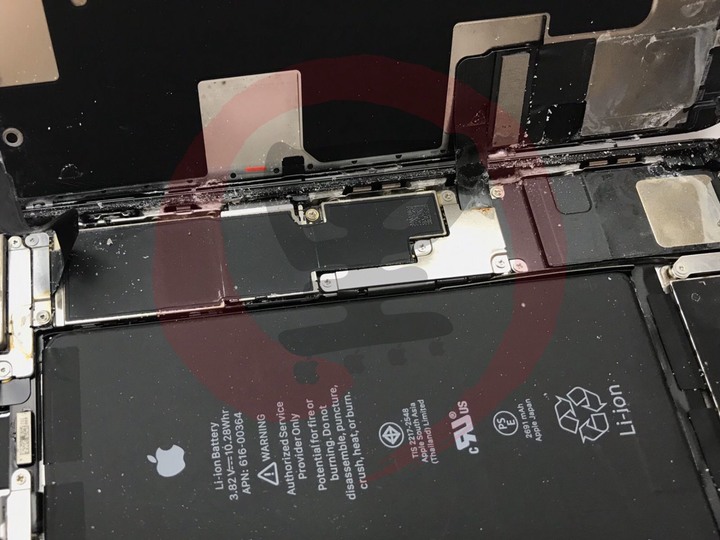

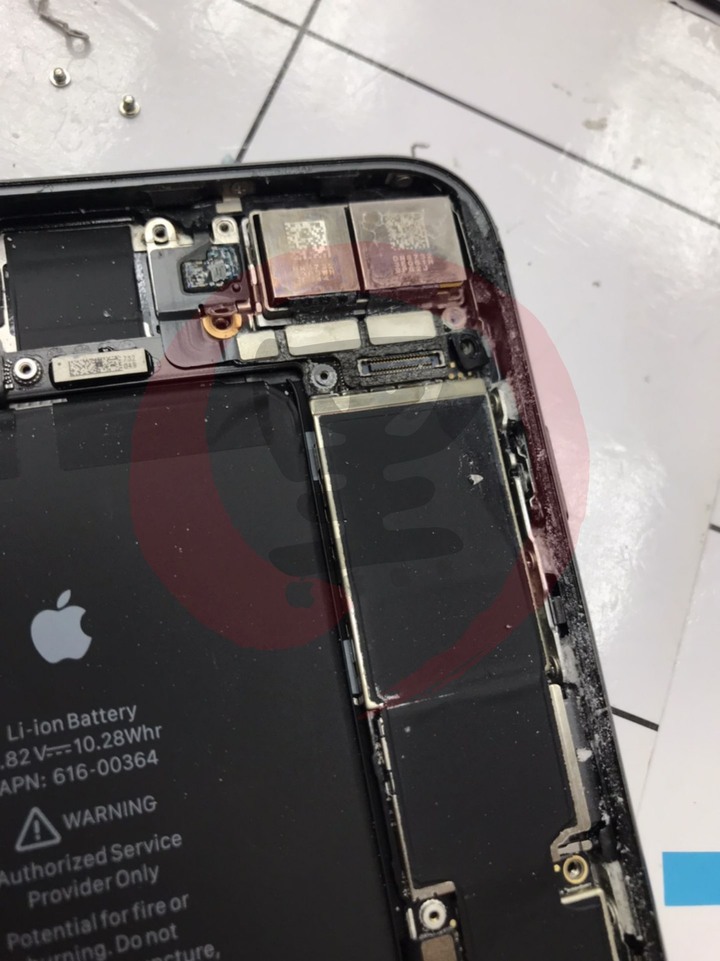

天線蓋底部也有很多結晶

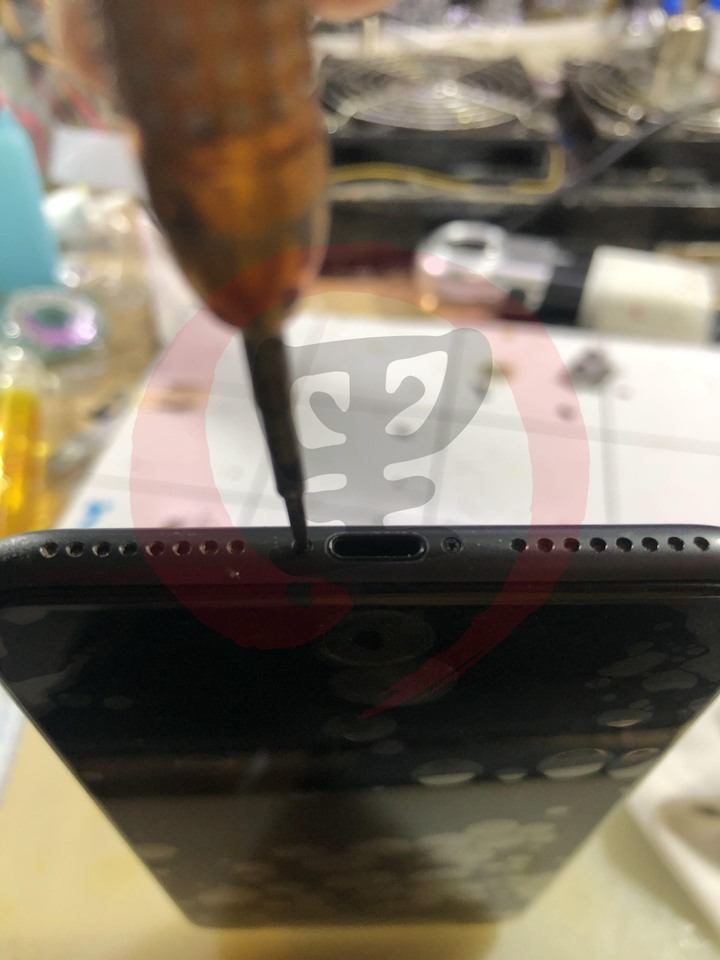

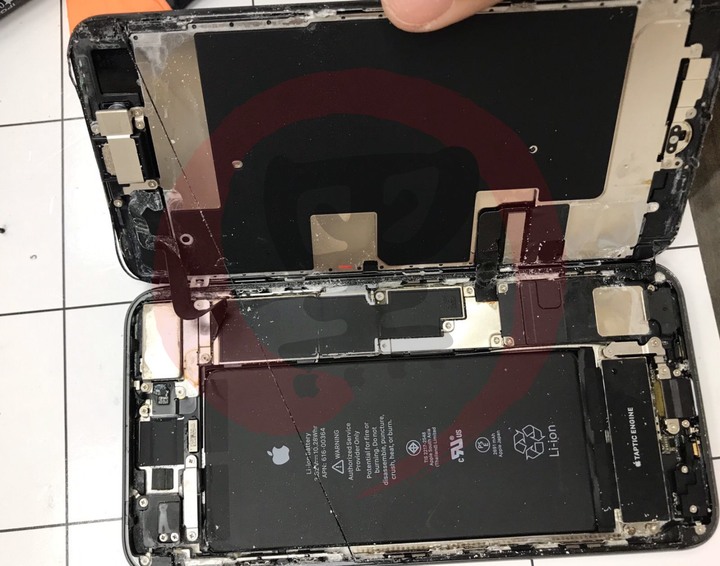

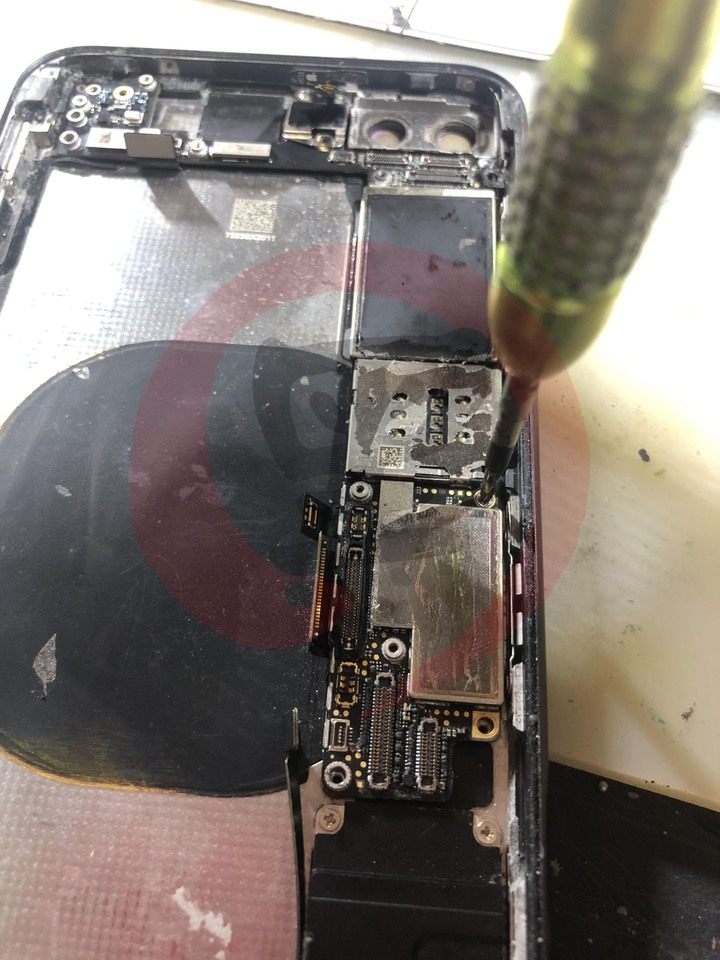

先將面板卸下






因為機殼要整個丟進超音波整理,所以全部零件都要卸下

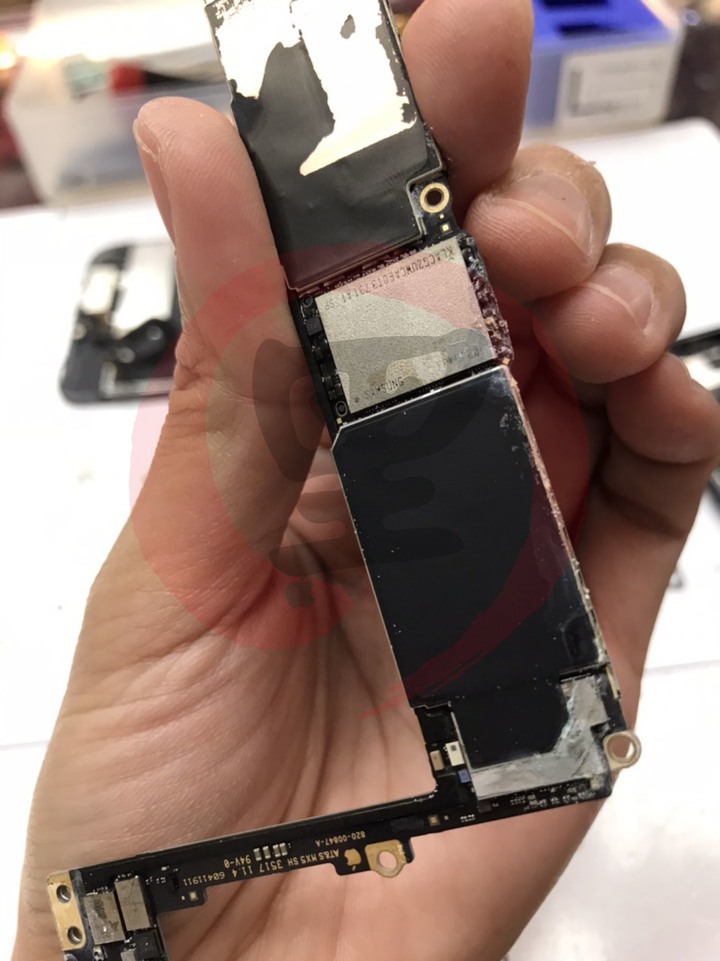

主機板上反兩面都有嚴重氧化

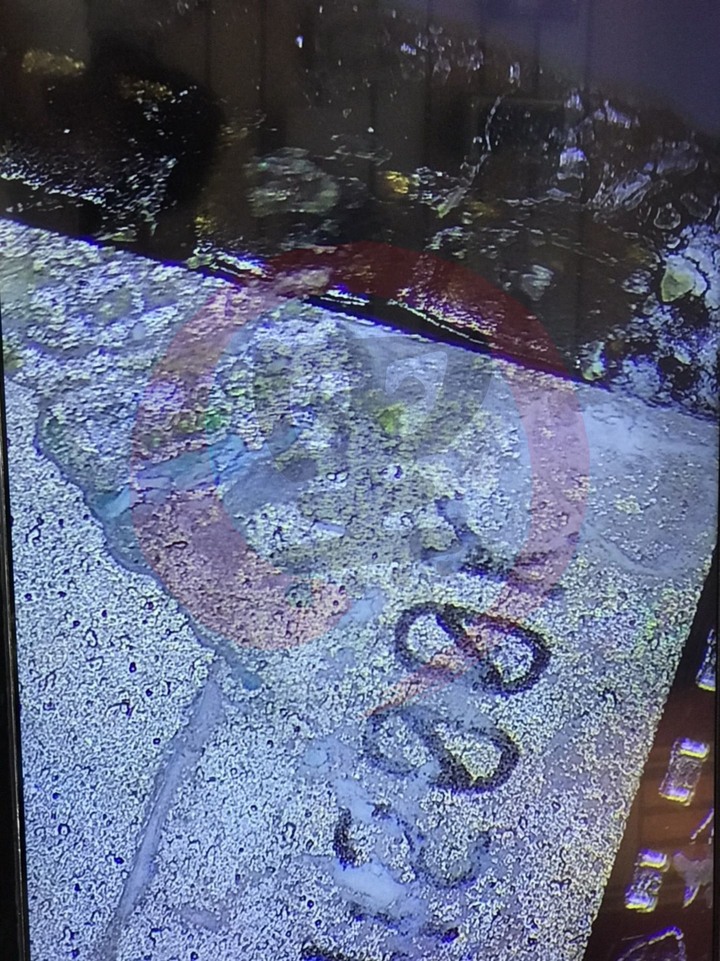

顯微鏡底下觀查確實慘

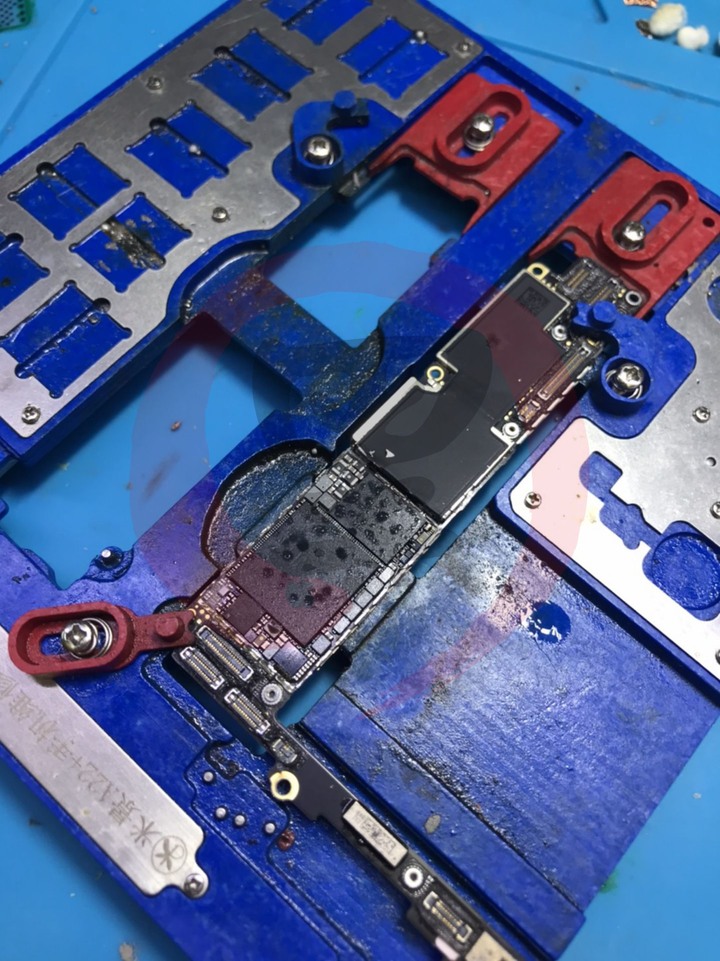

有請小幫手,先將全部金屬蔽避板卸下,以便檢測電路與清洗





開蓋後需用洗板水與高濃度酒精清理,而且要確保風乾才能在上電,因為鈉、氯離子沒有風乾,是導電的,所以一定要清理乾靜





風乾後就是塩了,整張桌子都是~~






雖然主機板看起來還是髒髒的,上電觸發電流是 200-400ma 左右,沒有畫面,經測量為 PMIC 異常,採用 TR1300A 高溫快拆 500 度風速最大





更換晶片的部份,因為沒拍,我就不特別說了

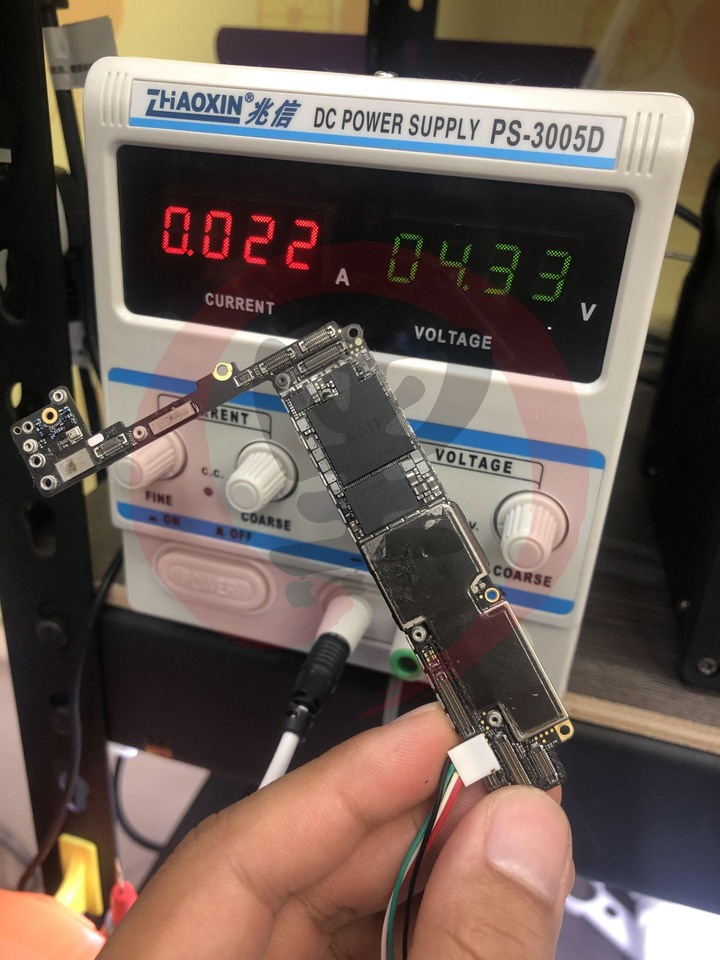

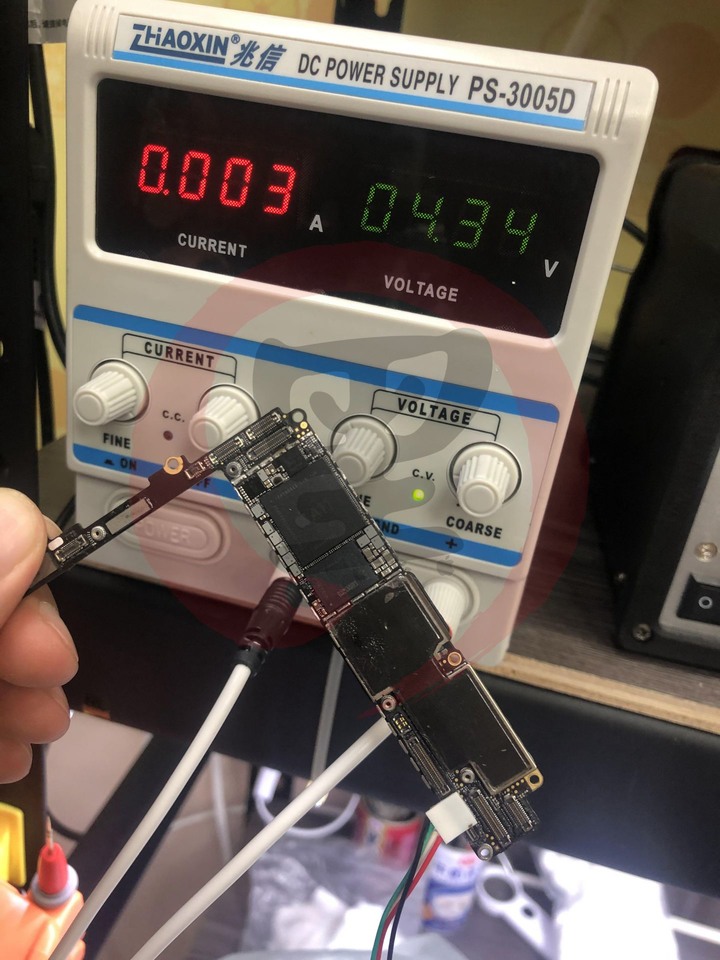

主供電更換後,電流正常,但是上電後還是有約 20MA 的漏電,確認為 VDD_MAIN 導致的,這麼低微的漏電,別說松香、乾冰,熱顯儀基本上都抓不太出來(因為室溫高於發熱元件)





不過我有祖傳高壓硬擊穿的方法,沒練過的不要學,我保證你一次就幹死一台,怎麼說這台我也花了二張小朋友,沒把握我是不會用高電硬擊穿的,接者就是完全不漏電了





這個相機估計也進水了,能拍照但無法距焦

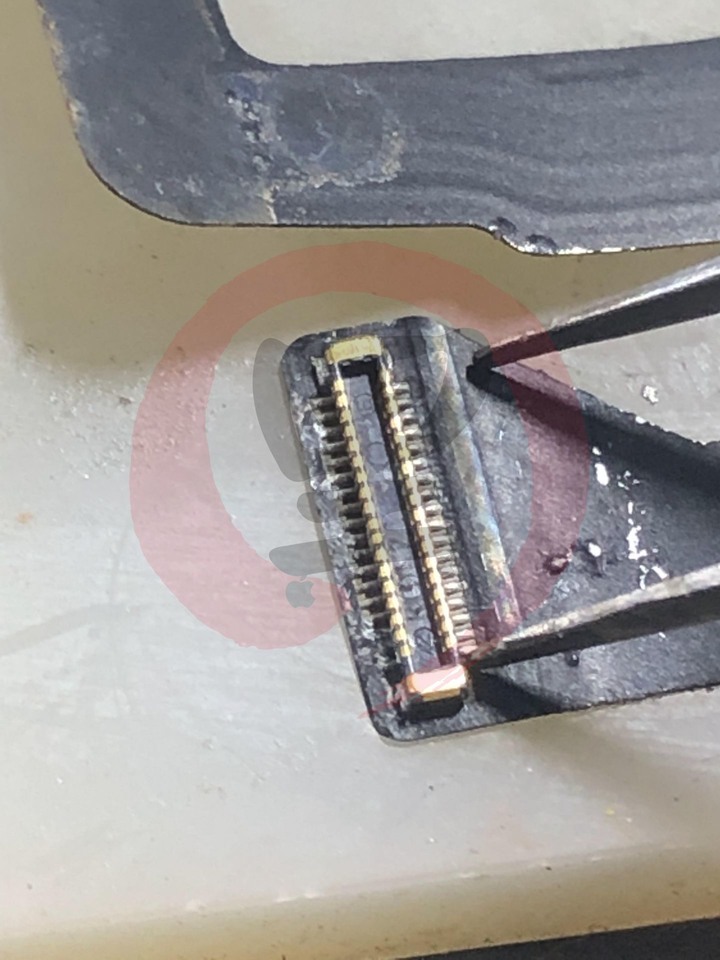

其它的排線很多也都爛了,能補的就先補上用吧







小幫手把機殼整理過了,整體乾靜多了,回焊金屬蔽避板,並且把現有的零件安裝上





液晶面板估計也有問題,從面板的編碼看的到是 C11 的,所以是 TOSHIBA 的面板

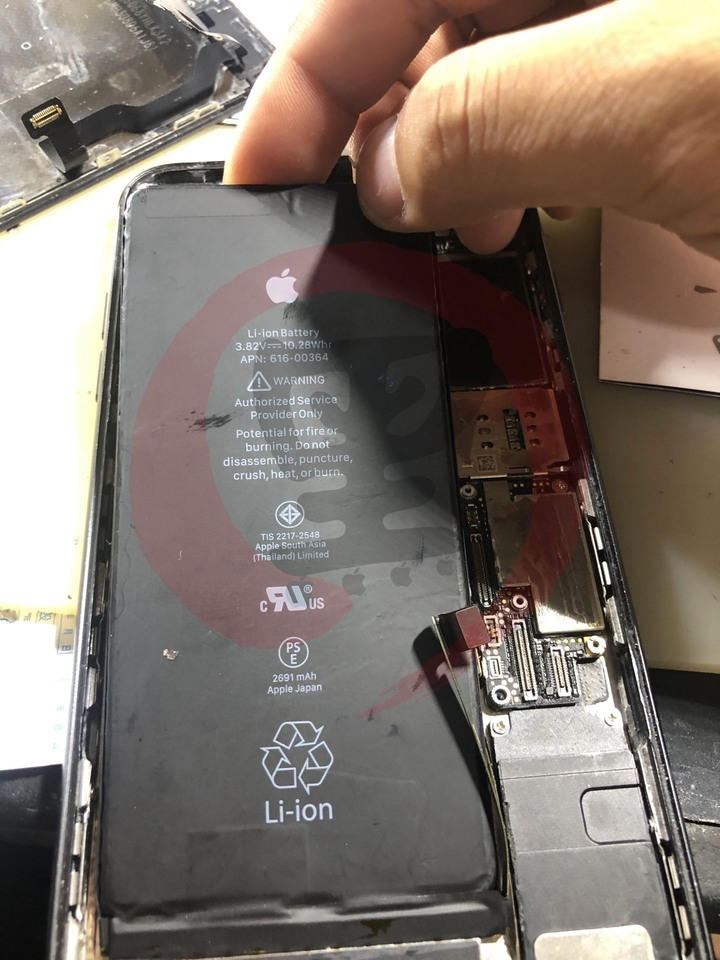

原先的電池也是故障的,另外找了一顆能用的堪品

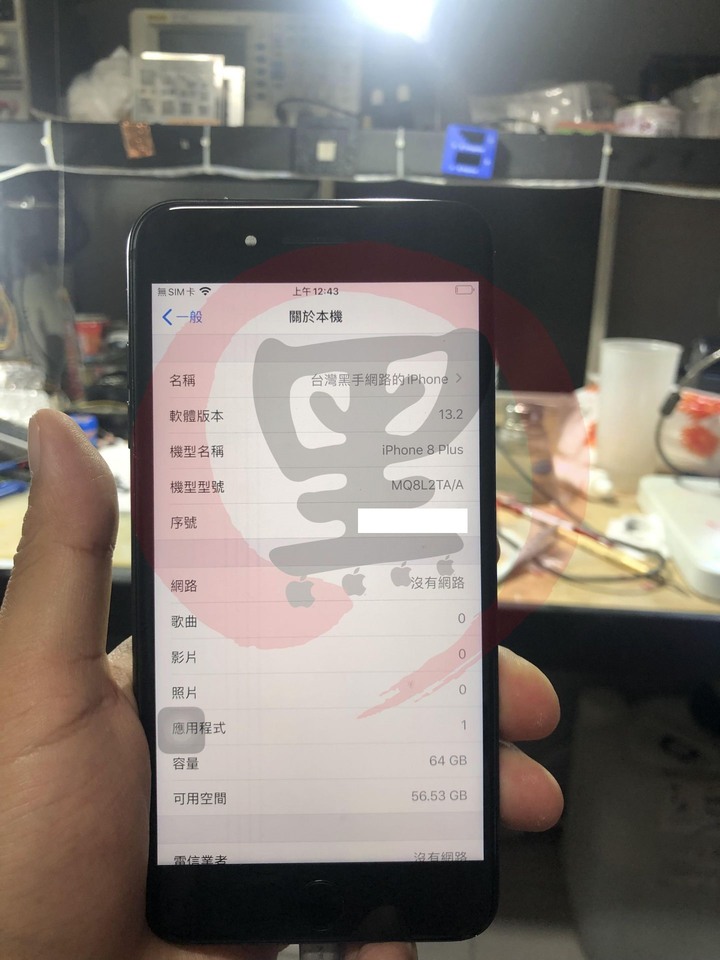

初步將一台 iPhone 8Plus 64G 整理完了

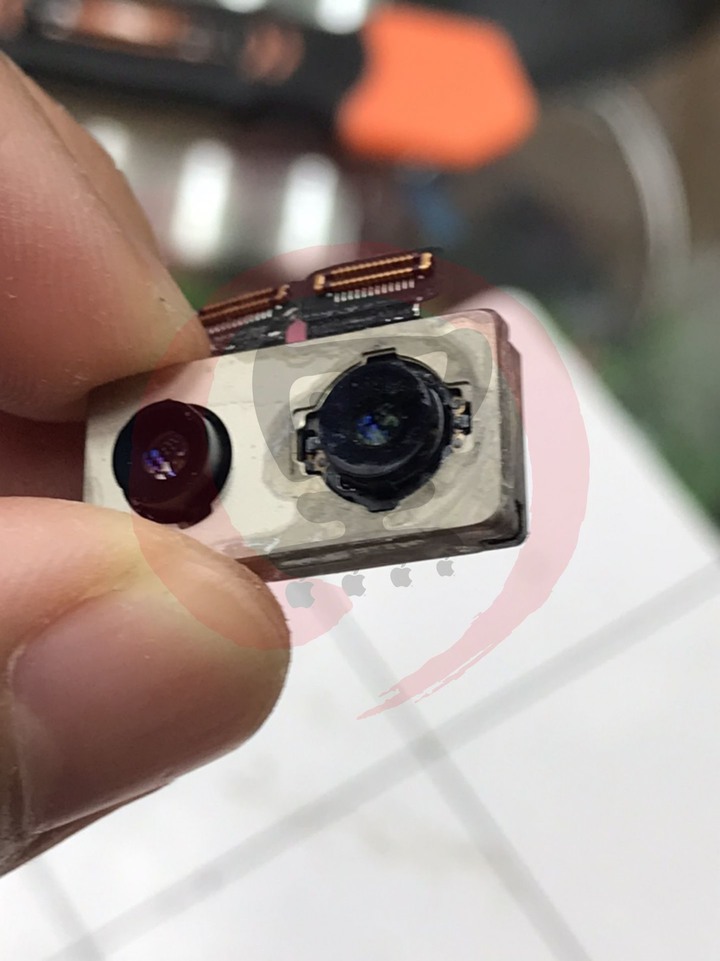

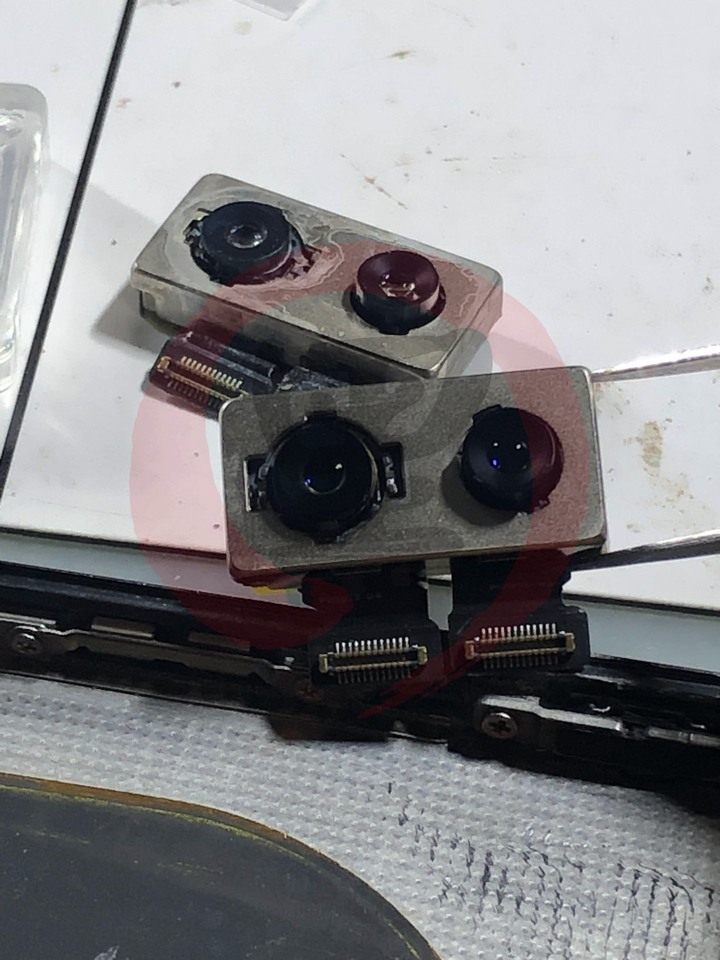

準備好乙顆 iPhone 8Plus 的雙鏡頭,來做零件更換



iPhone 8Plus 的面板,若以原廠來說,有 Toshiba、LG、sharp 每個配對的編碼,都不一樣,但如果選用副廠頭七面板,就沒有這個配對的問題了

七天就返修!

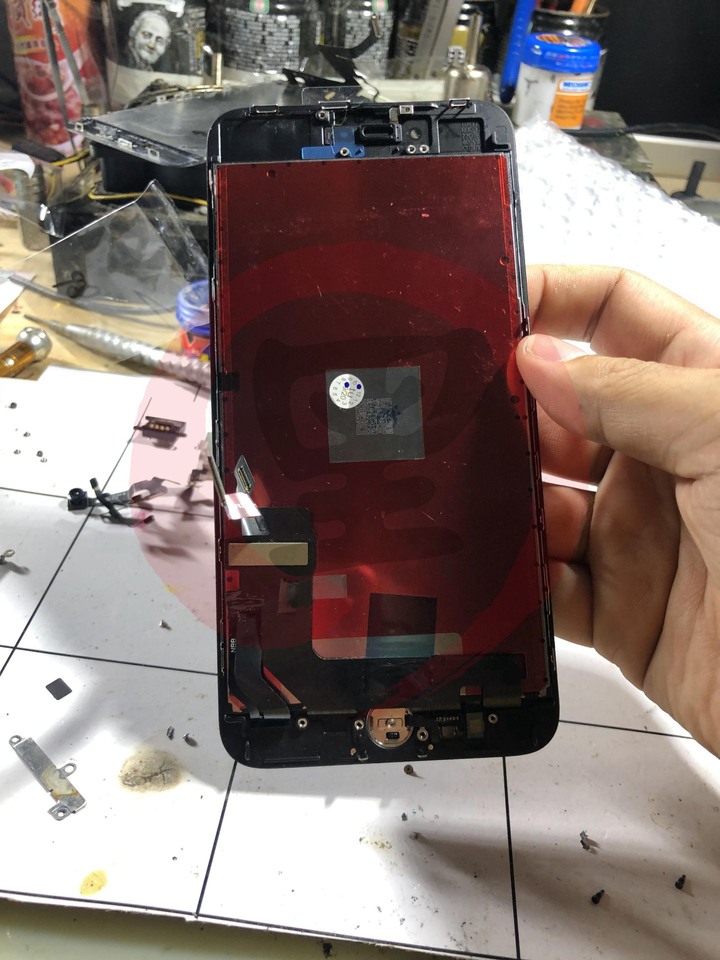

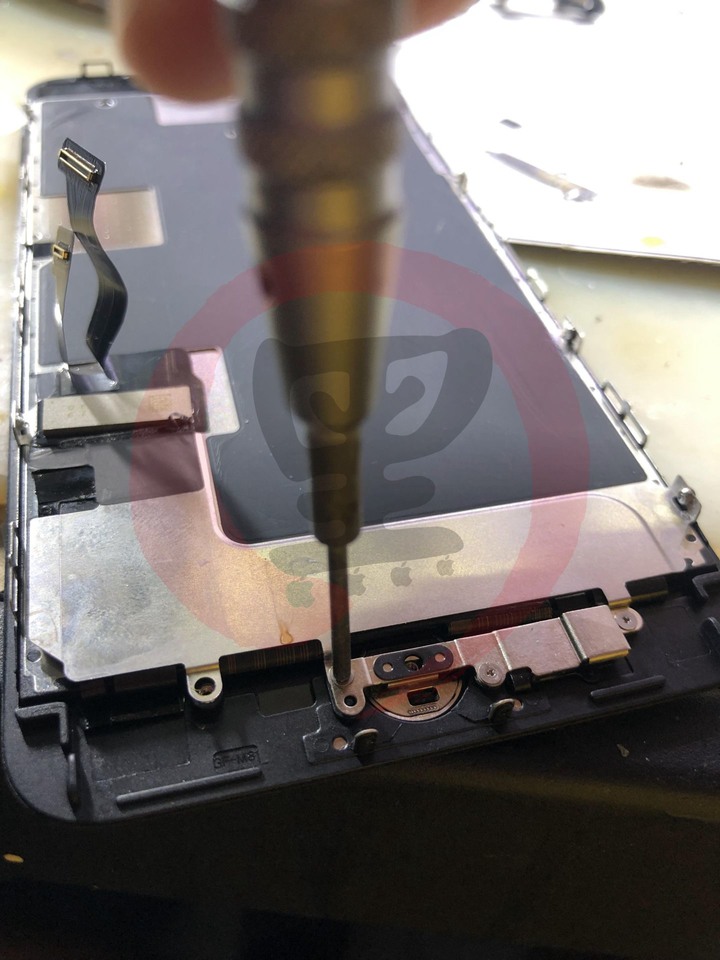

接者將指紋排線、前鏡頭、聽筒等等零件,一樣一樣的鎖上頭七面板

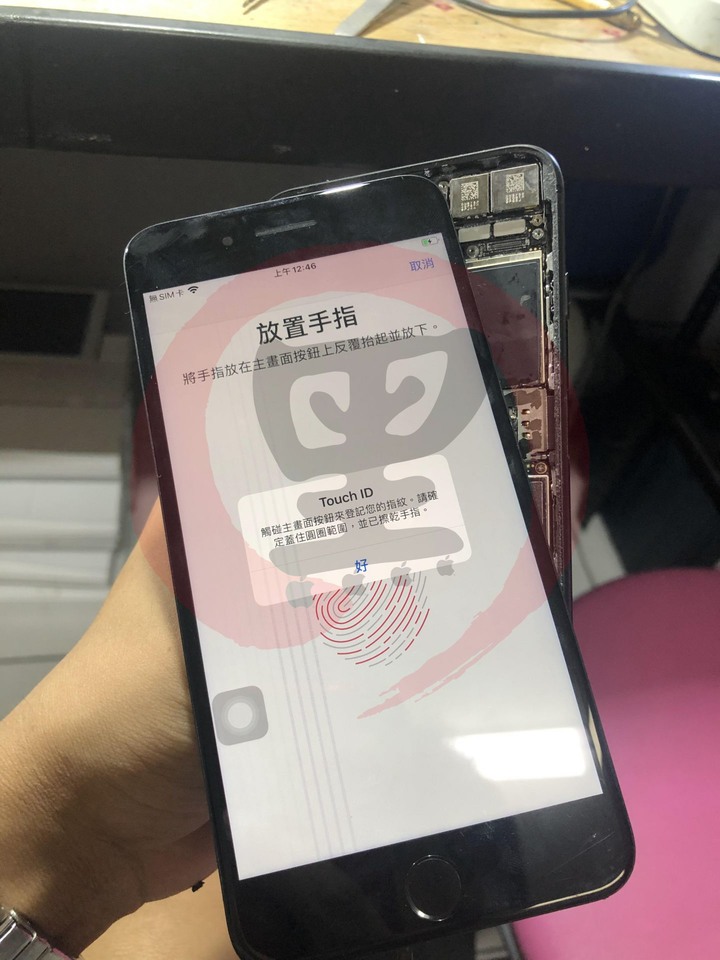

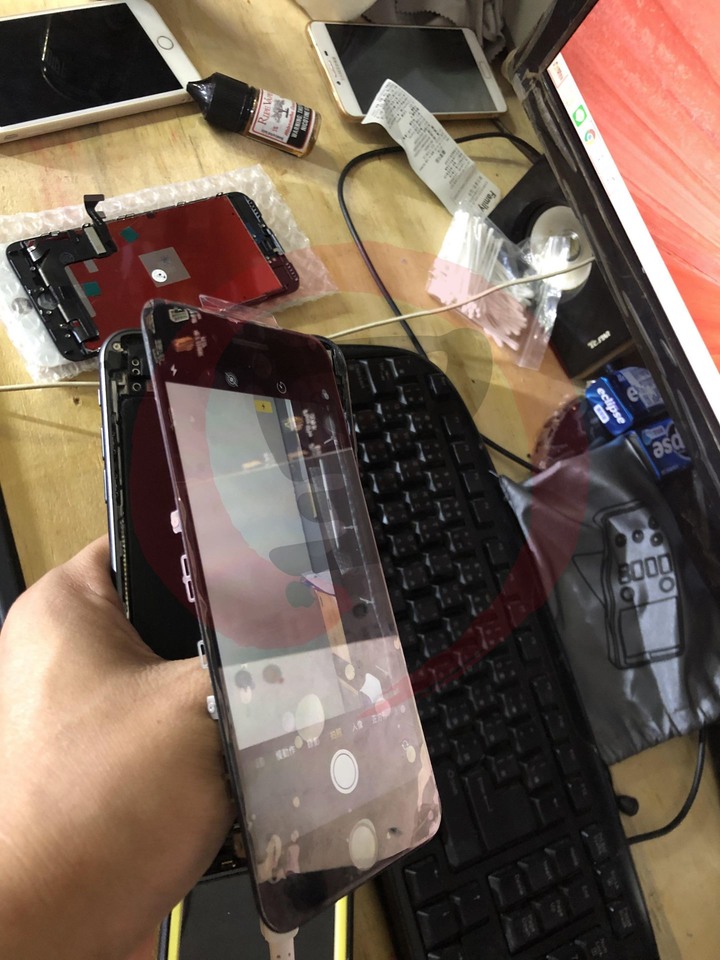

並且測試一下後鏡頭跟面板




不會只有這樣結束的,該台 iPhone 8Plus 是 intel 的版本的,編碼是 M 開頭的新機,硬碟(NAND FLASH)為 Samsung 64G 打算直接加到 256G

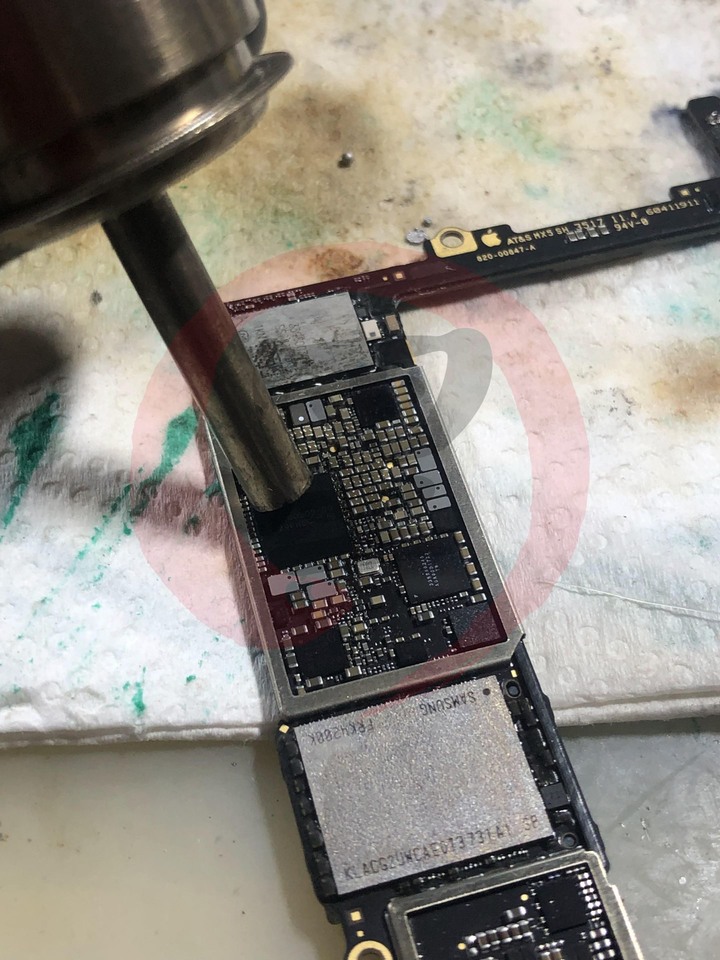

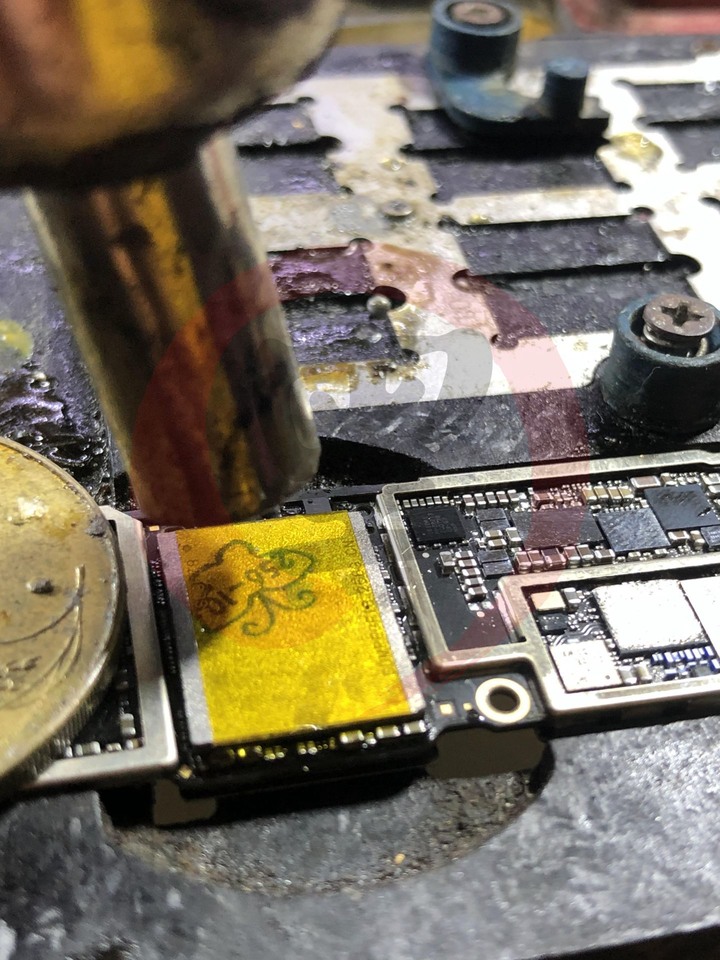

熱風槍調整到約 260 度,將晶片四週環氧樹脂清除掉

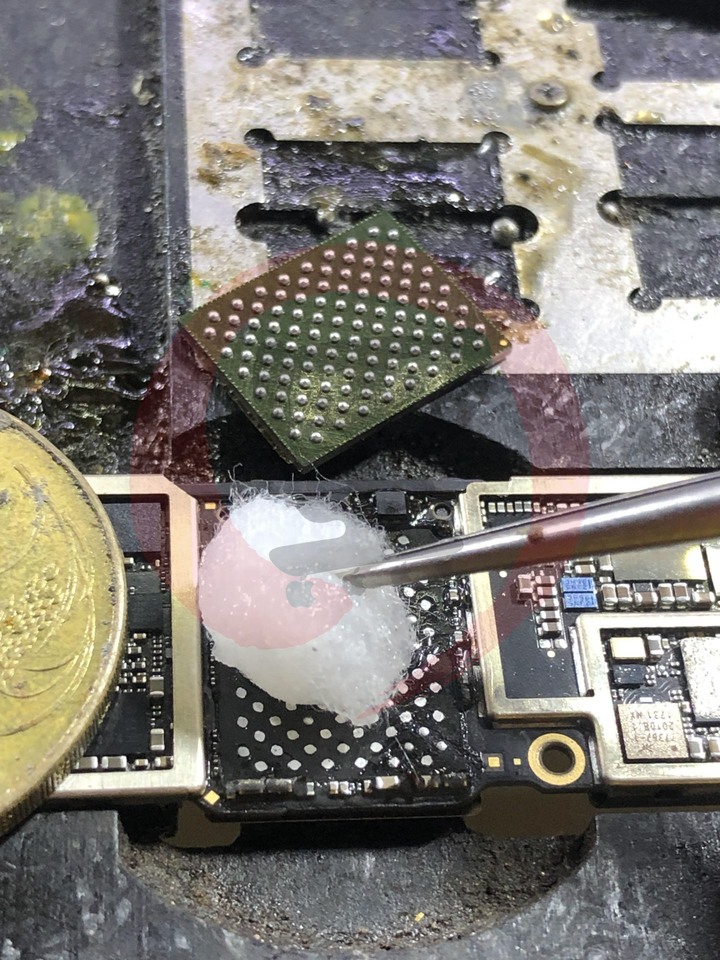

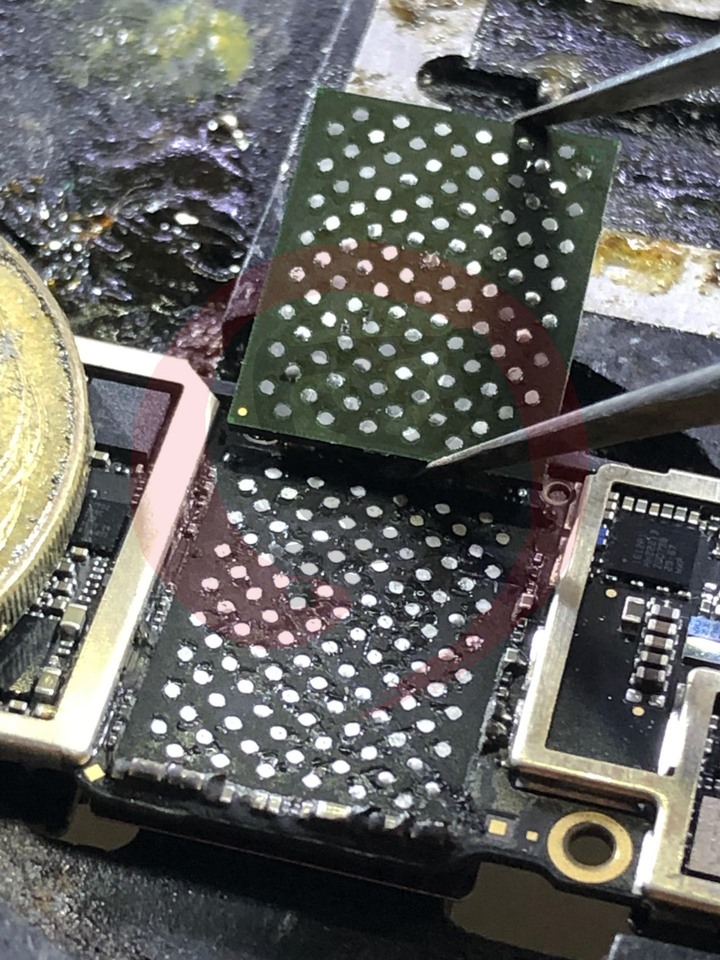

這次採用的是平點硬翹,指晶片取下後本體是不留有錫球,全部錫球都留在主板上,同時因封上環氧樹脂關係,會將錫球包覆住,看起來就像主板與晶片都沒有任何的錫球

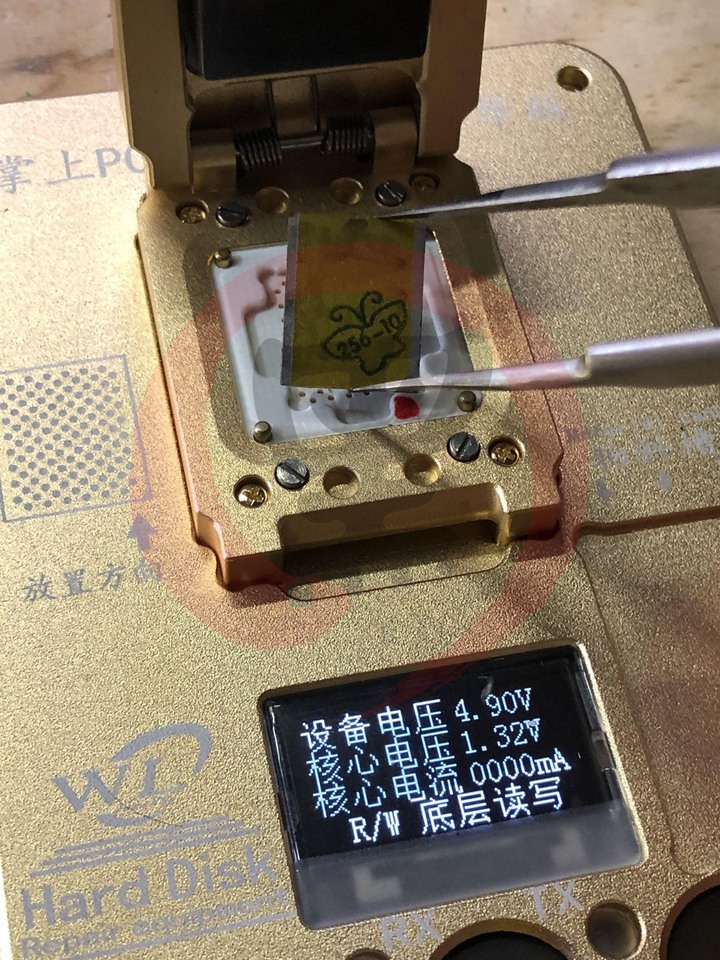

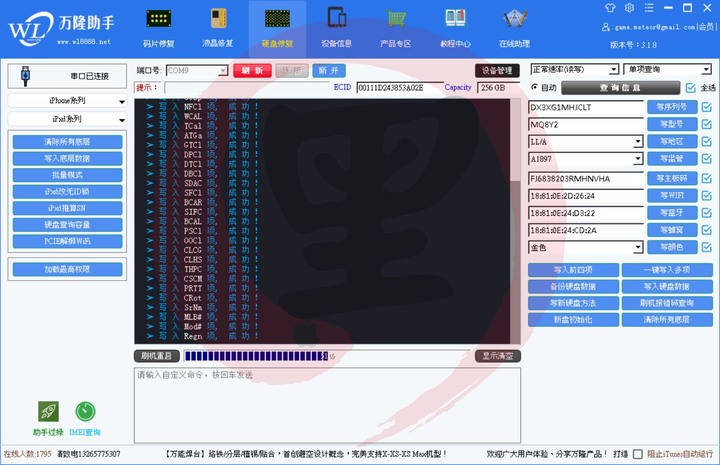

將 Samsung 64G 放置於燒錄器中,將序號、型號、地區等編碼備份起來




進入讀寫狀態後,寫入 256G 的 NAND FLASH 中

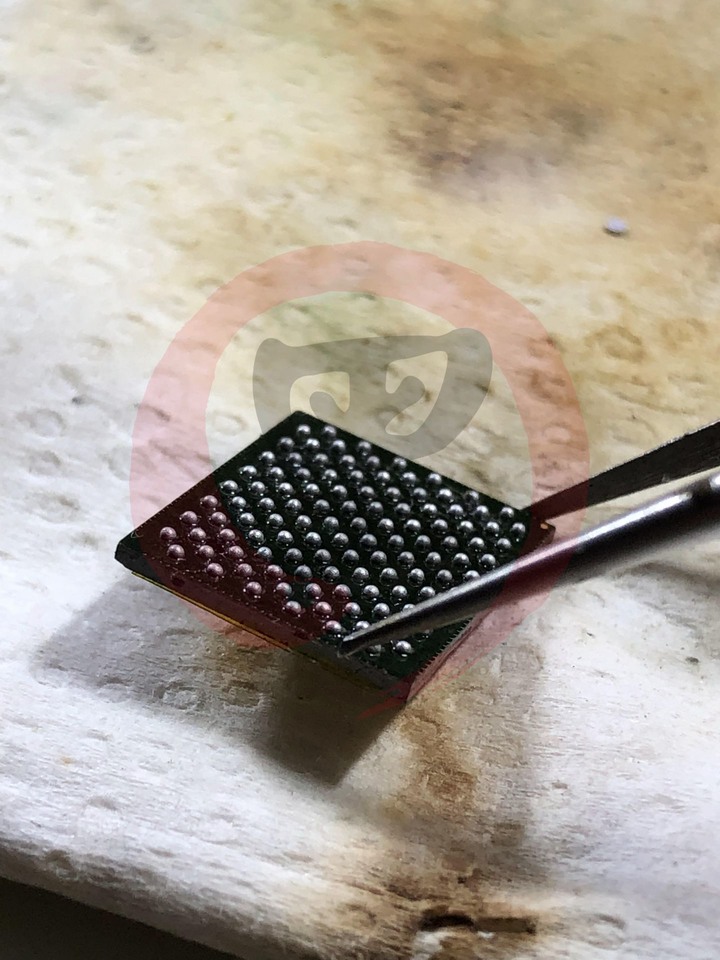

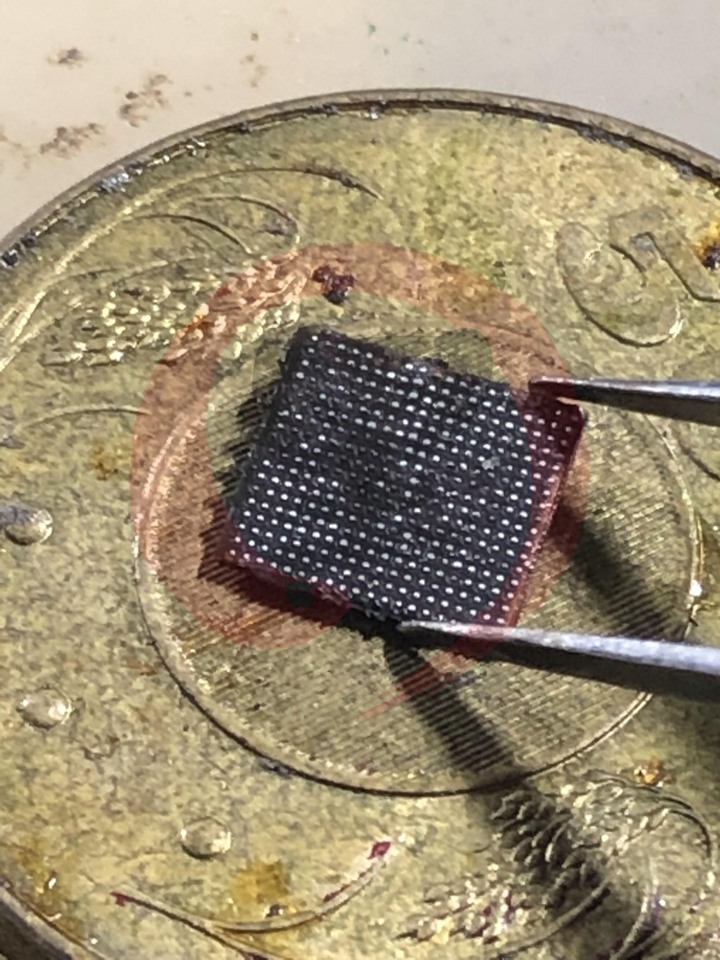

最後採用植錫鋼網將晶片植好錫球

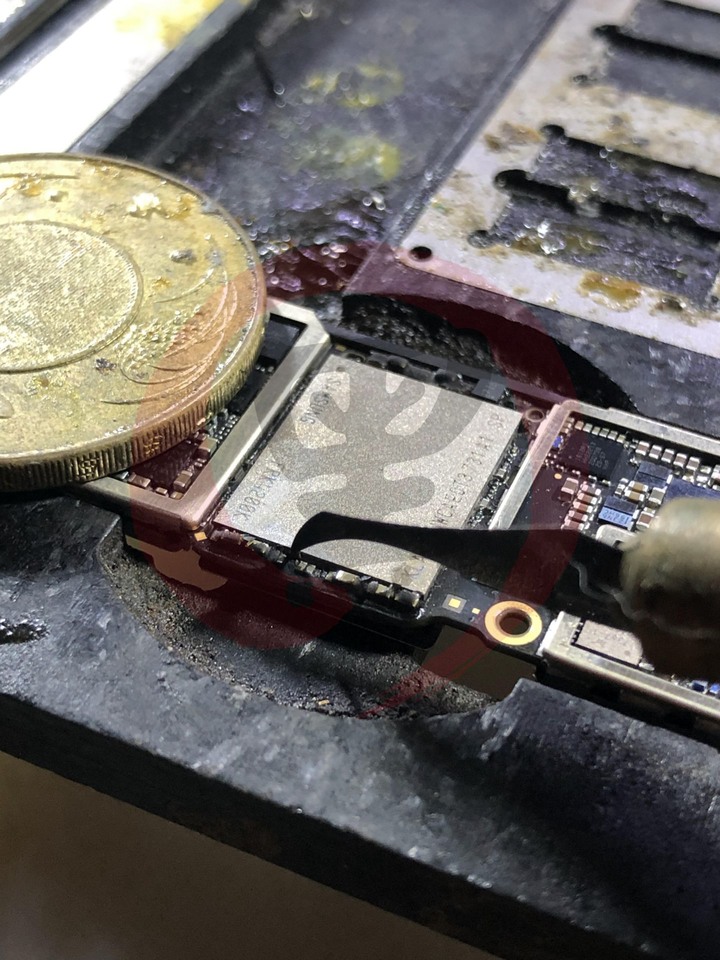

主板的環氧樹脂沒有清除掉,直接可用棉花與溶濟清理



熱風槍 265 度直接回焊於主板上



完成後,打開 iTunes 官方主程式,自動進入 DFU 模式,下載目前最新版本的 ROM 刷入新系統



進度條總共會跑二次,也需要一點時間,

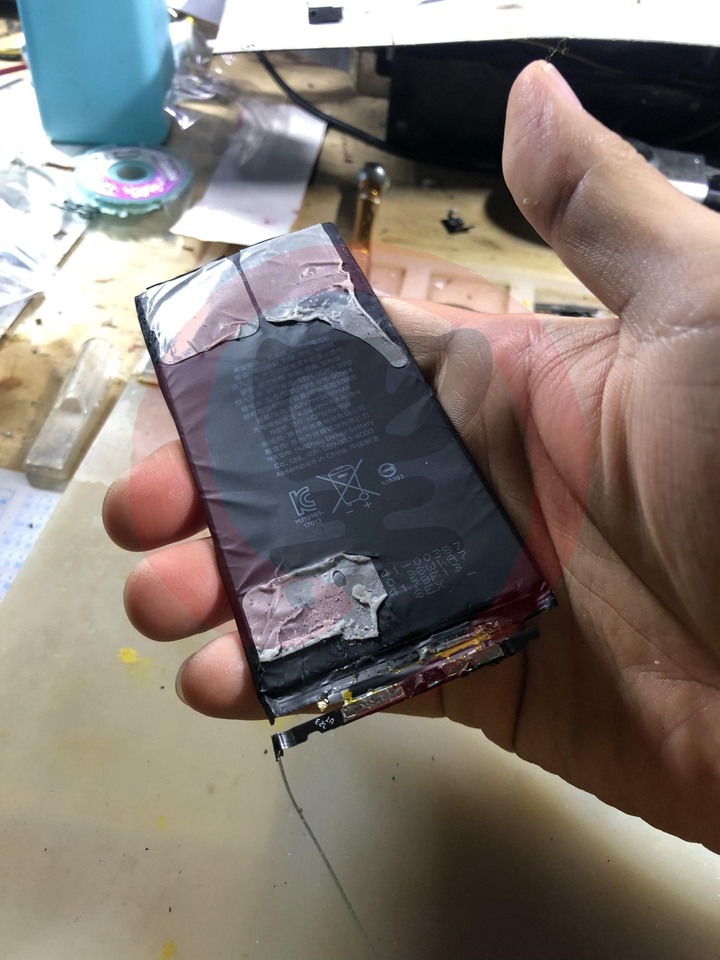

在刷機的同時,為了讓主板能識別留有電池數據,將泡水完全故障的電池取出

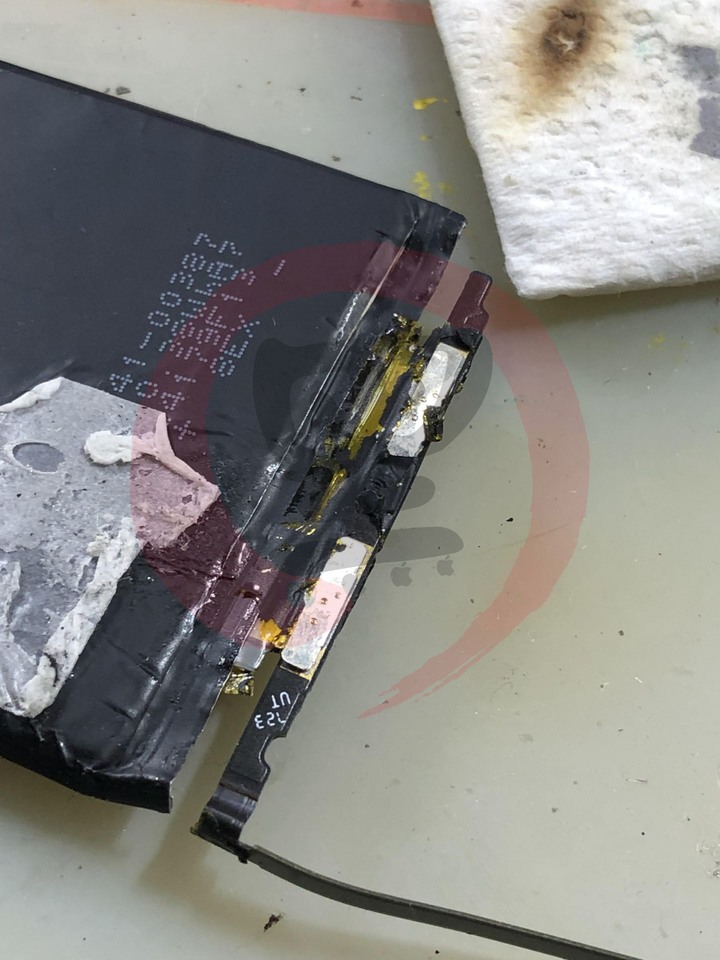

採用手術刀將保護殼打開

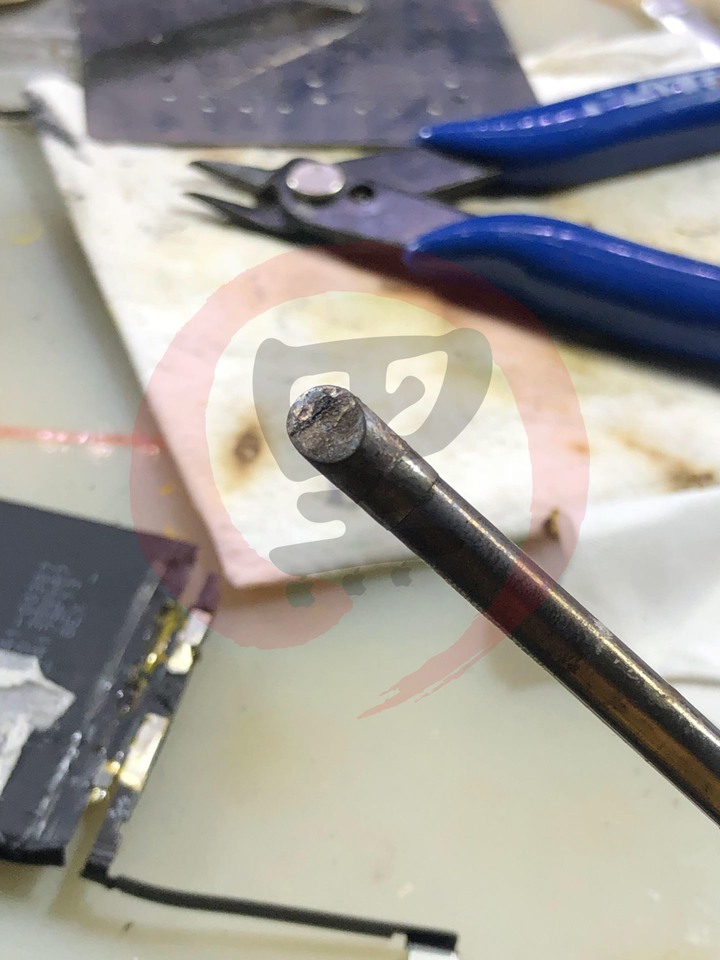

這次採用的是家電專用大馬蹄,雖然它看起來很便宜,也很破爛

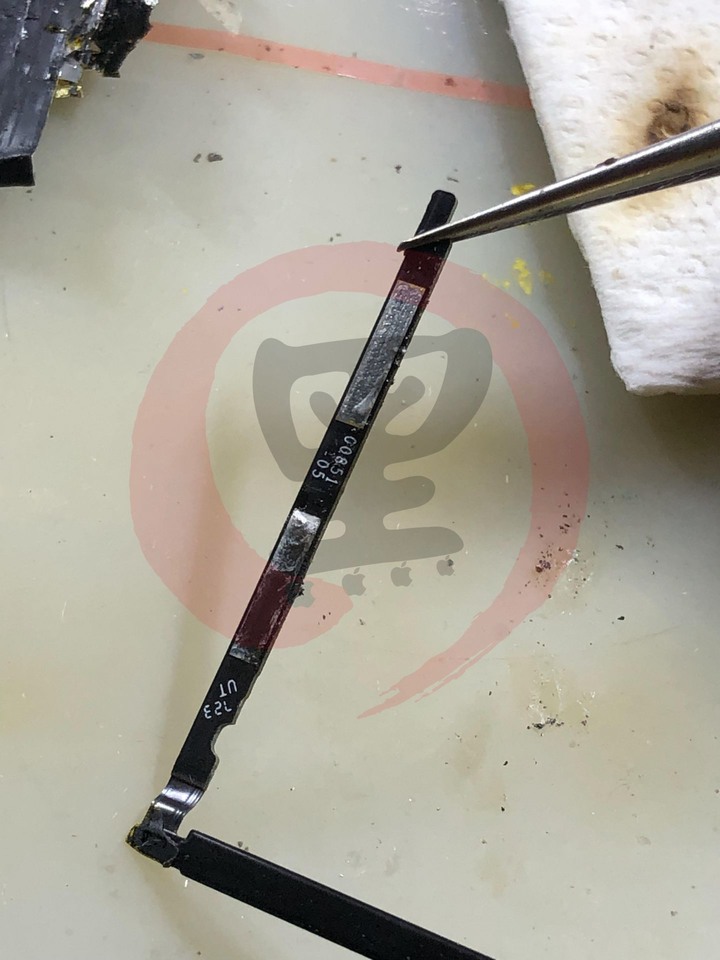

但是它可以達到我要的效果,將原機的 iPhone 8Plus 電池保護板取下

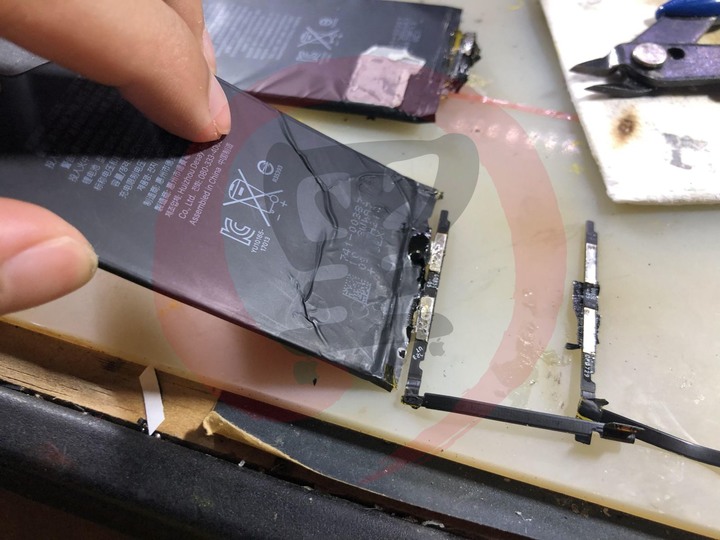

並且將另一顆循環次數高達 1300 多的 iPhone 8Plus 電池取出,將兩者的電池保護板對換

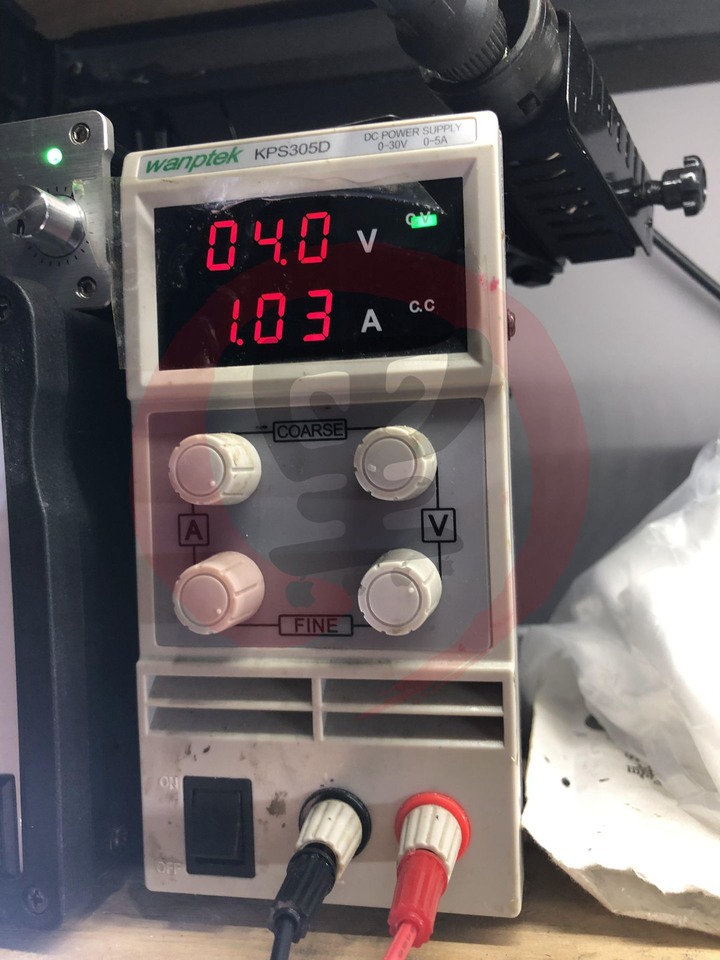

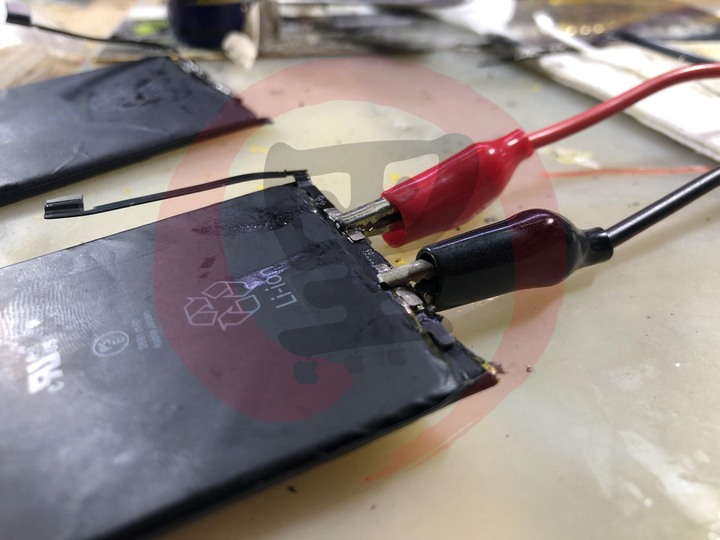

手機目前還再刷機,所以先透過鱷魚夾續電,就跟早期的電動汽車一樣



數據設定在 4V / 1A



刷機完成後,貼上雙層防水膠、電池膠等等,裝機鎖螺絲!

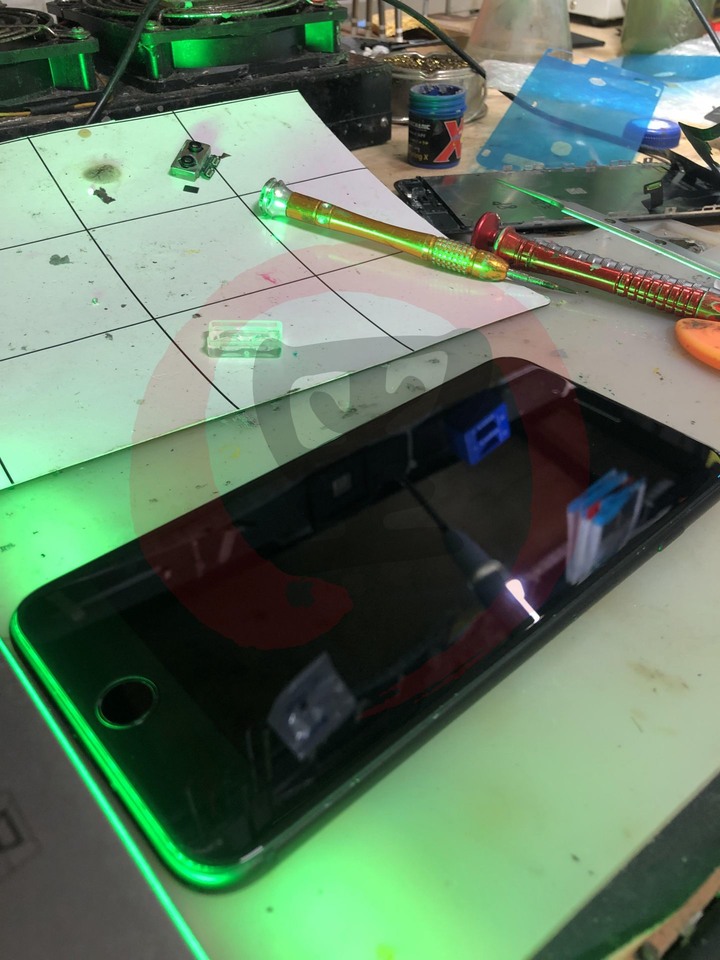

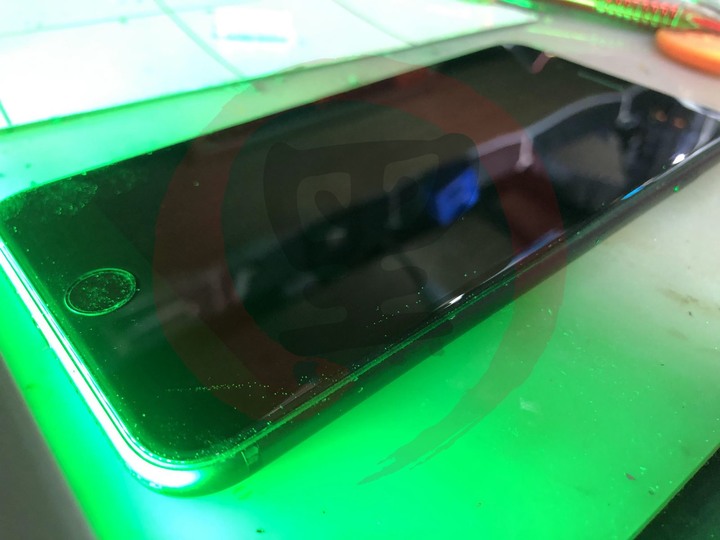

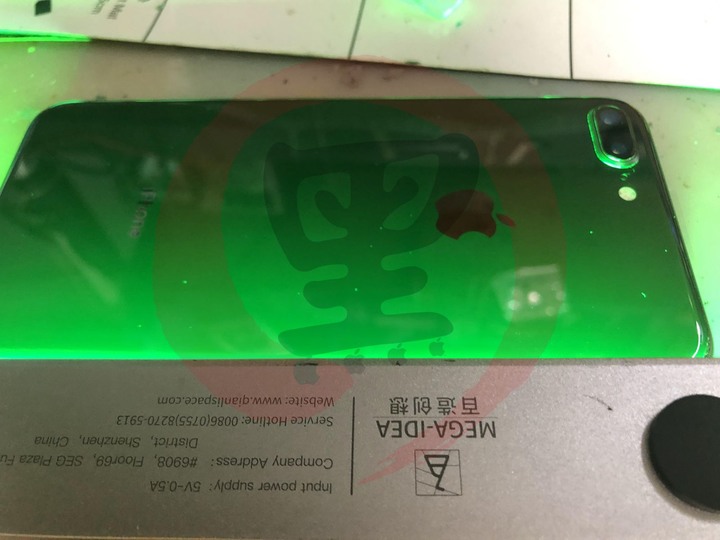

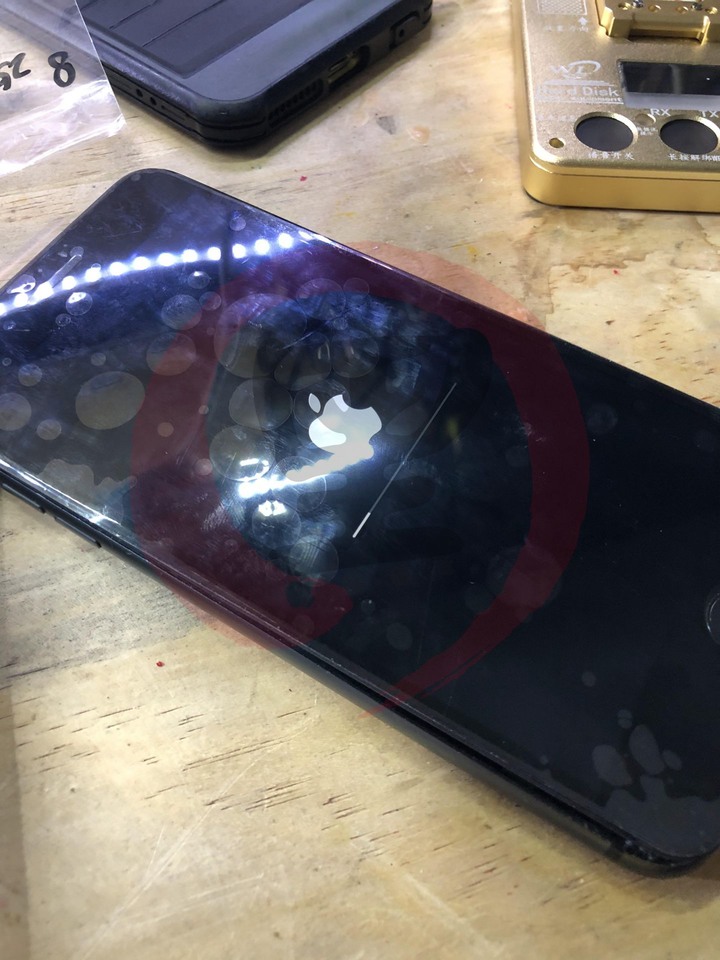

內裝部份搞好,面板也換新的了,接者就剩外觀,透過顯塵燈照射,可觀察到細微灰塵



包括指紋等等





將正反兩面都清理乾靜

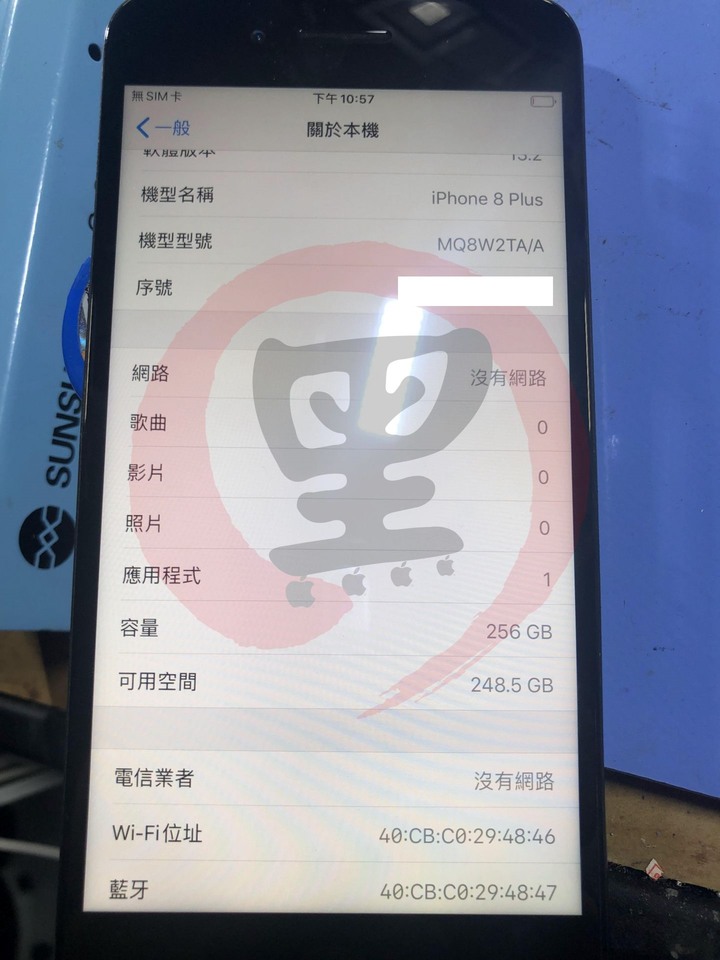

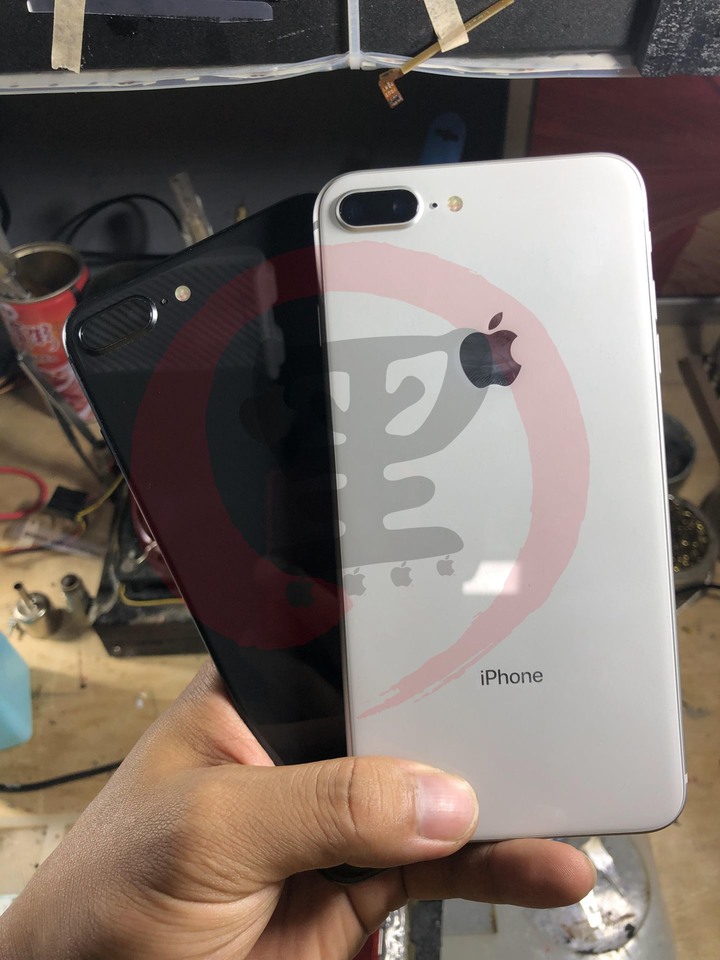

誕生了 iPhone 8Plus 256G 曜石黑



其實是兩台,我弄了兩台...

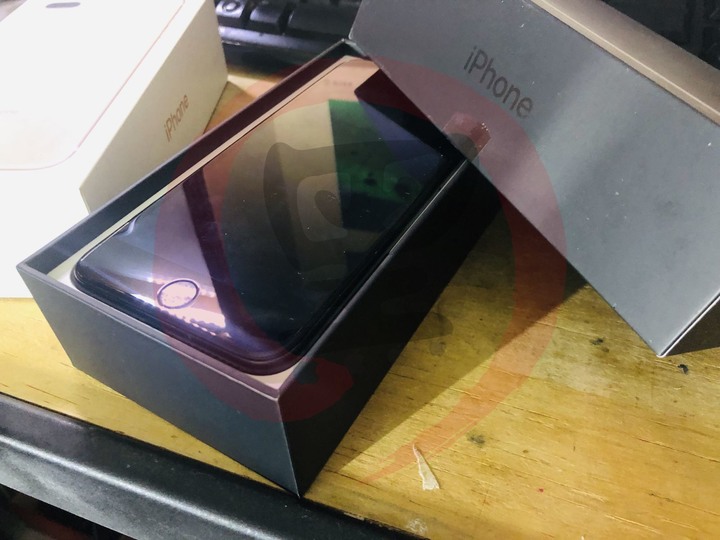

還是盒裝~~

台灣黑手 - 工具人的狂想曲(http://diabloii.pixnet.net/blog)
