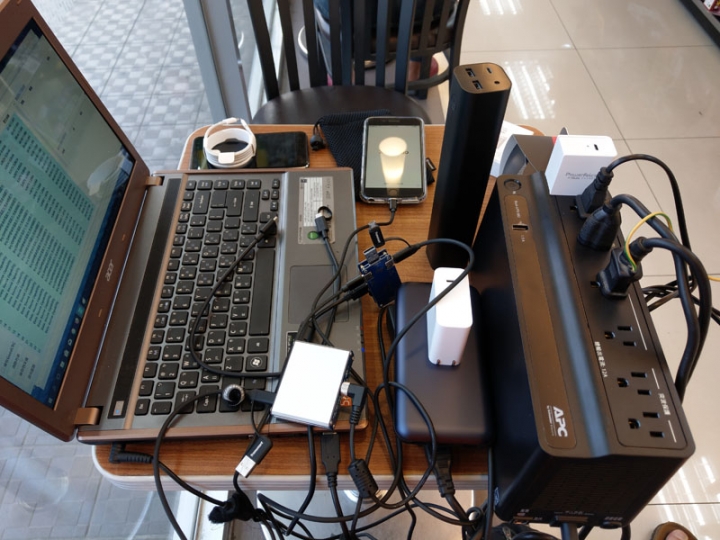

網友提供一支尚未啟用的Apple iPhone 8+(可避免手機執行的程式影響充電功率)及一條原廠USB-C轉Lightning充電傳輸線，在下也準備一條YOUWAY副廠USB-C轉Lightning充電傳輸線，還有幾款支援PD輸出的行動電源(紫米10號及華碩ZenPower Max)及PD充電器(紅隼18W及小米45W)，APC BN650M1-TW不斷電系統負責供電給筆電及PD充電器，筆電負責記錄PD封包通訊及抓圖

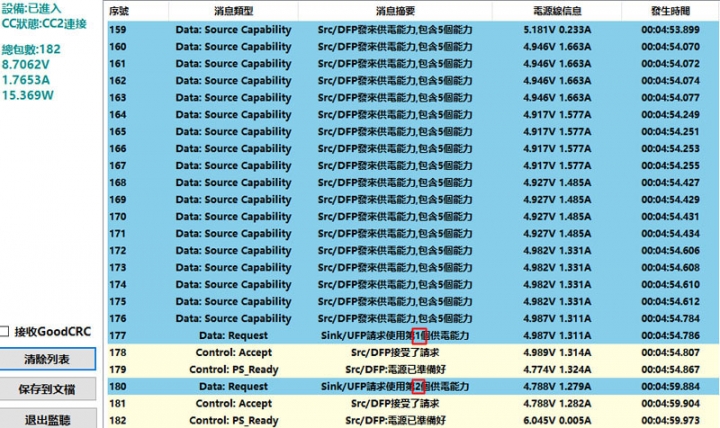

電量30%左右的iPhone8接上原廠USB-C轉Lightning線，插上支援PD輸出的行動電源(紫米10號)，從紅框處的封包通訊資料來看，手機會先申請第一組輸出(5V)，然後再跳第二組輸出(9V)，之後維持在9V進行充電，關閉螢幕下充電功率約在15W左右(左上)

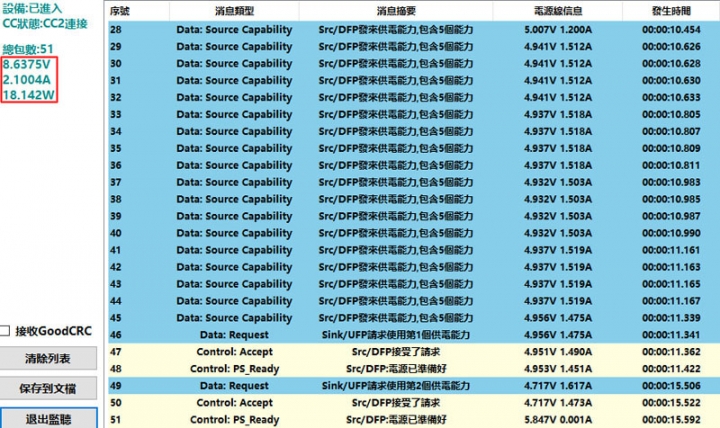

喚醒手機螢幕時，充電電流會上升，充電功率增加至18W左右(左上紅框)，螢幕關閉後又會降回15W左右

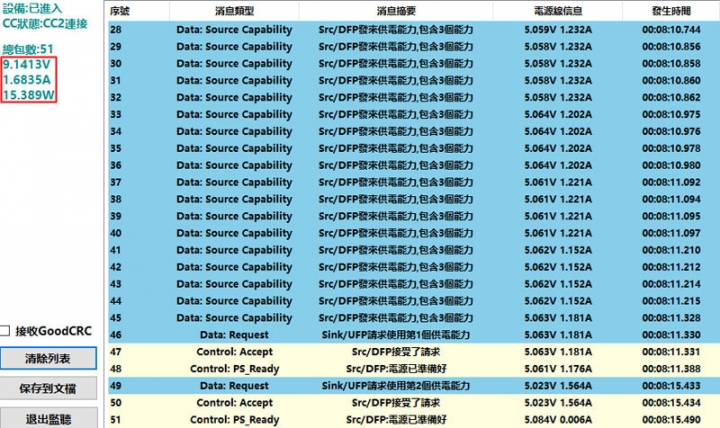

將PD充電器更換成紅隼的PD 18W充電器，線則換成YOUWAY的USB-C轉Lightning線，同樣也是依照申請第一組供電輸出→申請第二組供電輸出的通訊模式，紅隼的輸出電壓比起上面的紫米10號要略高一點，因輸入電壓提高，iPhone 8+降低充電電流將螢幕關閉下的充電功率穩定維持在15W左右(左上紅框)，表示一定範圍內的電壓變化對於iPhone 8+的充電功率不會產生很大影響

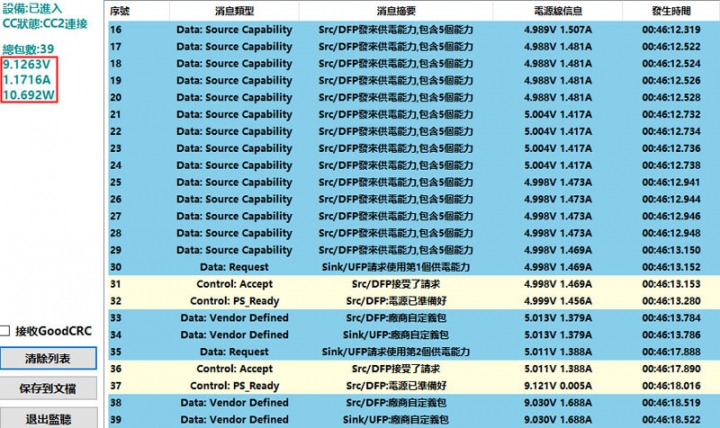

當iPhone 8+的電池電量上升到60%以上後，就會調低充電功率，從左上紅框顯示的數值可以看到螢幕關閉下的充電功率下降至10W左右
將供電來源換成華碩ZenPower Max，華碩這組行動電源主要是拿來充筆記型電腦的，其輸出供電組別排列比較不同，第一組同樣為5V/3A，第二組為少見的7.5V/3A，第三組才是9V/3A

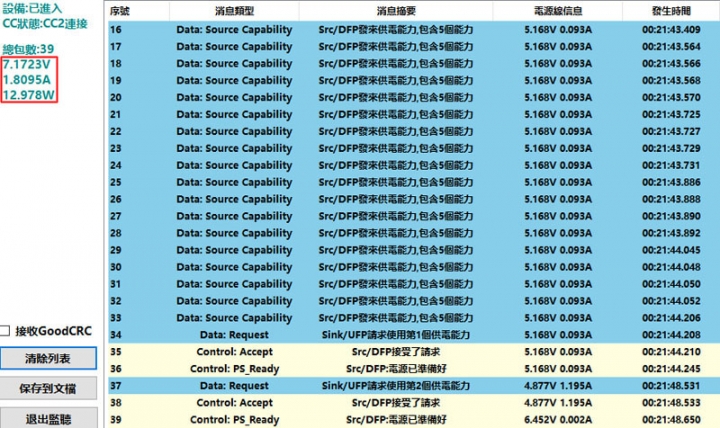

用同樣的充電連接配置，可以看到手機的PD封包通訊仍只申請到第二組輸出，但華碩這款行動電源的第二組輸出為7.5V，雖然手機的充電電流已經拉高，但是輸入電壓差異太大(9V→7.5V)，超出充電電流可修正的範圍，所以在螢幕關閉下充電功率下降至13W(左上紅框處)

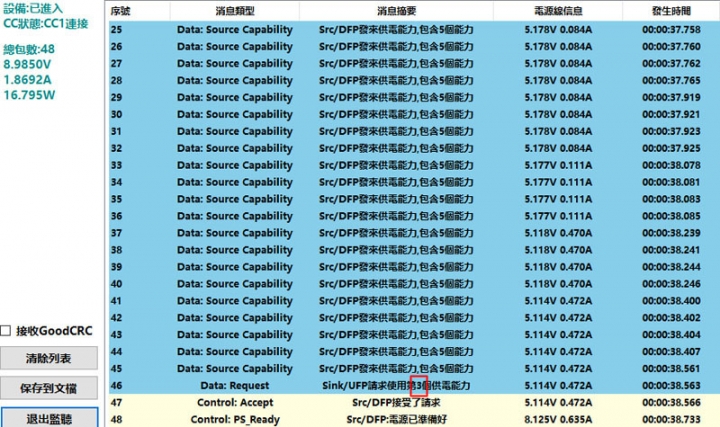

那如果華碩這顆行動電源去充其他支援PD快充的手機會怎麼樣呢?拿去充HTC U11+時，手機進行PD封包通訊並改成申請第三組輸出(紅框處)，所以充電電壓仍為9V，表示iPhone 8+在申請PD時並不會去看各組電壓資料，而是只申請到第二組輸出，因為大部分PD充電器/行動電源的第二組輸出通常都是9V，申請到第二組沒有問題，但遇到像華碩這顆行動電源第二組是7.5V，第三組才是9V的，就會變成只能用較低的電壓來充電
結論：
IPhone 8+在充電時，手機螢幕打開時充電功率會大於關閉時，輸入電壓在一定範圍內會透過充電電流調整，不會明顯影響充電功率，當電池電量超過60%以後就會調低充電輸入功率，但申請PD是看組別編號而非電壓資訊，所以遇到第二組不是9V的PD電源會影響其快充輸入電壓及充電功率
報告完畢，謝謝收看
